效率提升150%！基于openUBMC的高密存储服务器产品化实践

作者：华从辉

长江计算BMC系统工程师，从事8年嵌入式软件开发，深耕鲲鹏生态，主导多款服务器BMC及整机柜RMC研发。

概述

在 AI 与大数据时代，海量数据的存储需求催生了高密度存储服务器的蓬勃发展。然而，当一台服务器容纳的硬盘数量从传统的十几块跃升至60甚至70块时，带外管理系统（BMC）便面临着前所未有的并发压力与性能挑战。

如何让 BMC 在如此庞大的硬件规模下依然保持高效、稳定、流畅的管理体验，成为产品化落地的关键一环。本文将分享我们基于 openUBMC 与社区协作，成功实现高密存储型服务器产品化的实践经验。

背景：当“盘多多”遇上 BMC 管理瓶颈

我们的目标产品是一款典型的高密存储服务器，其核心特点在于极致的存储密度：

• 双 RAID 卡管理高达 70 块硬盘：包括 60 块 3.5 英寸机械盘和 10 块 2.5 英寸盘。

• 复杂的硬件拓扑：4 个 15 盘位背板通过二级扩展架构连接，支持跨槽位即插即用。

• 独特的散热设计：采用双型号风扇分区调速，前置风扇负责主板/PCIe 卡散热，后置风扇专责 3U 硬盘仓散热。

在基于 openUBMC 进行开发初期，我们遇到了一个严重影响用户体验的核心痛点：首次上电或 OS 重启后，Web 界面刷新全部 60+ 块硬盘的带外信息需要长达 20 分钟以上！ 对于运维人员而言，这意味着漫长的等待，极大地降低了服务器的可用性和管理效率。

挑战：多任务并发下的性能瓶颈

深入分析发现，这一痛点背后是多重挑战的叠加：

➣ 海量任务并发阻塞

• 现象：满配 70 盘时，BMC 需要同时处理超过 200 个并发任务，包括 RAID 信息刷新、硬盘点灯、SMART 信息读取等。

• 根因：有限的 I²C 总线带宽无法承受瞬间爆发的高并发通信压力，导致任务大量阻塞和超时。

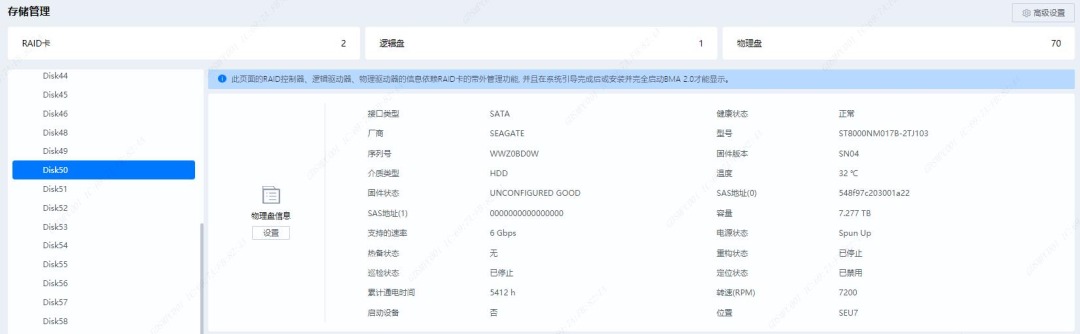

60+盘场景，上电需要等待20分钟以上

任务阻塞超时

➣ 多 RAID 场景下的数据获取失败

• 现象：在双 RAID 卡场景下，BMC 概率性地无法获取完整的 RAID 数据。原生机制存在兼容性问题。

• 根因：该场景独特，强依赖于闭源组件，hwproxy 和 raid sdk，原生机制存在兼容性问题。

➣ 硬件适配与部署效率低下

• 现象：4 个相同的 15 盘背板需支持跨槽位即插即用，但传统方案需为每个槽位编写不同的 CSR 配置，物料成本高且部署繁琐。

• 现象：多部件（如扩展板、Riser 卡）的 CSR 包需独立升级，每次升级都伴随 BMC 重启，耗时费力。

方案：社区协作驱动的创新优化

面对这些挑战，我们采取本地（场景发现 + 开源优化）+ 社区（闭源优化）的协作模式，充分利用 openUBMC 的开放性和灵活性，实施了一系列针对性优化：

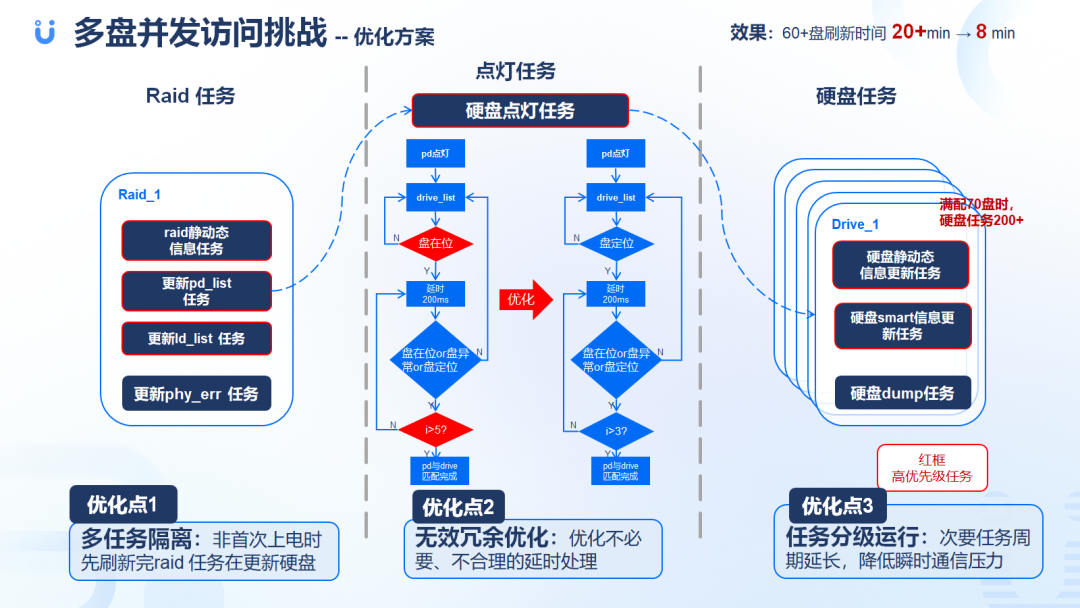

➣ 多任务并发访问优化

• 无效冗余优化：重构硬盘点灯逻辑，将非必要的“盘在位”判断优化为精准的“盘定位”，并减少点灯状态确认次数，单次操作节省数百毫秒，累积效应显著。

• 任务分级运行：对硬盘任务进行优先级划分，高优先级任务（如盘符匹配）优先执行，次要任务（如日志收集）延长刷新周期，有效降低瞬时 I²C 通信压力。

• 多任务隔离：在非首次上电场景下，优先完成 RAID 任务后再更新硬盘信息，避免任务相互干扰

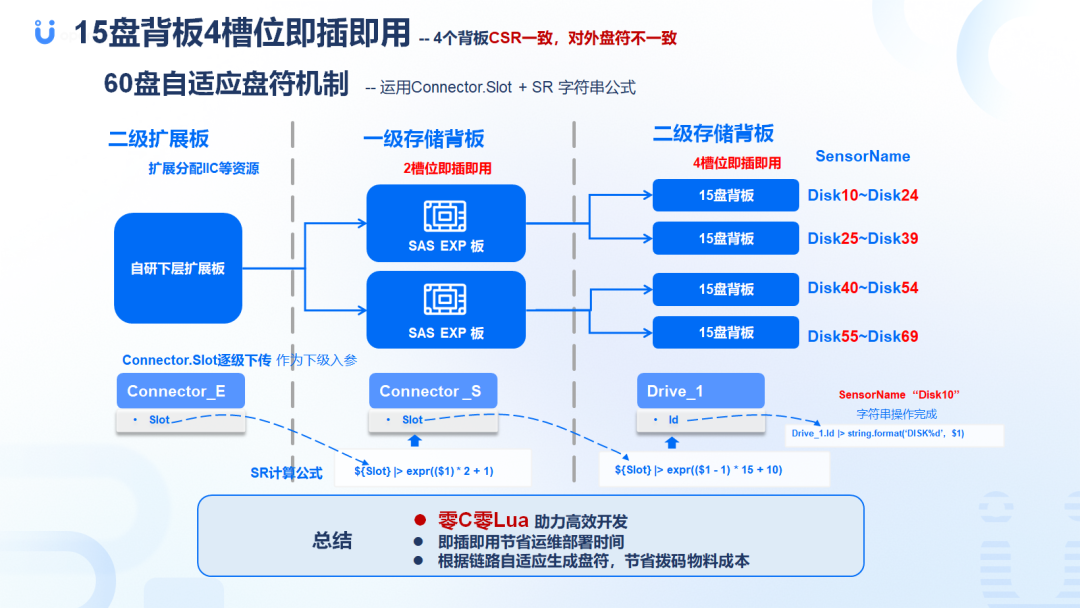

➣ 自适应盘符机制

• 问题解决：利用 openUBMC 强大的 CSR 模型和字符串操作能力，设计了一套基于 Connector.Slot 与 SR 公式的自适应公式。

• 实现效果：无论 15 盘背板插入哪个槽位，系统都能根据物理链路自动计算并生成正确的对外盘符（如 Disk10-Disk24），真正实现了跨槽位即插即用，省去了硬件拨码开关的成本。

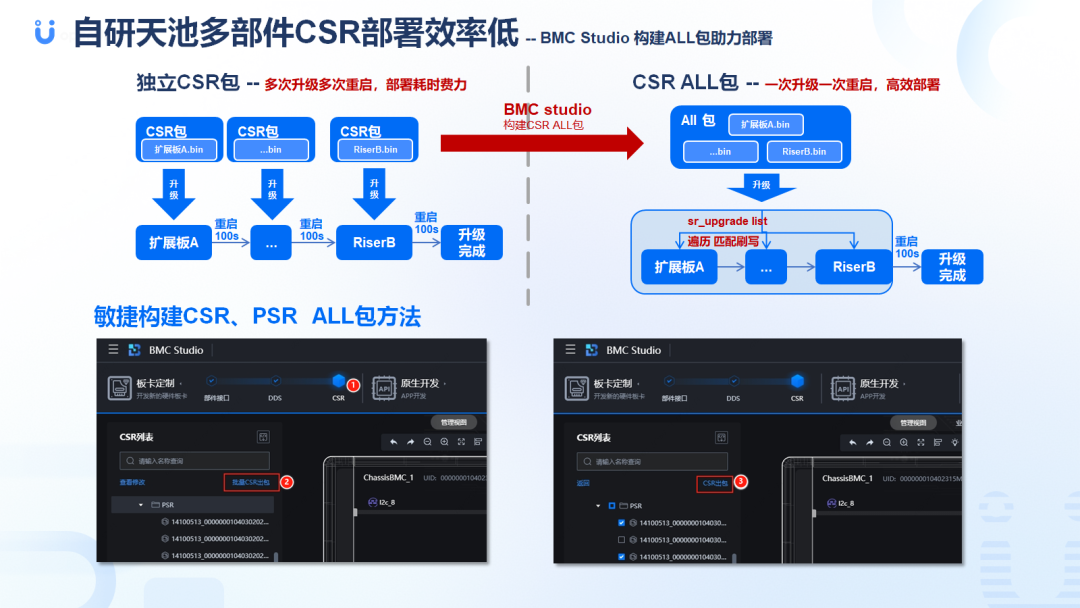

➣ 高效 CSR 部署

• 问题解决：借助社区推出的 BMC Studio 图形化工具，将多个独立的 CSR 包打包成一个 ALL-in-One 的升级包。

• 实现效果：部署方式从“多次升级、多次重启”转变为“一次升级、一次重启”，极大提升了多部件产品的部署效率。

价值：从 20 分钟级到 8 分钟的飞跃

我们的优化带来了立竿见影的效果，用数据证明了方案的有效性：

• 性能提升：60+ 盘信息刷新时间从 20+ 分钟 缩短至 8 分钟，效率提升 150%+。

• 稳定性增强：双 RAID 场景下 RAID 数据获取成功率从概率性失败提升至 100% 稳定获取。

• 部署提效：CSR 多部件部署时间大幅缩短，运维效率显著提升。

• 成本节约：自适应盘符机制节省了硬件拨码物料成本，并简化了现场运维部署流程。

此外，整个项目过程中，我们向 openUBMC 社区贡献了 38 条 经验总结与优化建议，形成了良性的社区共建循环。

共建：打造更强大的 openUBMC 存储生态

高密存储服务器的挑战只是 openUBMC 应用场景的一个缩影。我们相信，openUBMC 的未来在于每一位开发者的共同参与和贡献。

在此，我们诚挚邀请各位开发者、合作伙伴加入 openUBMC 社区：

• 如果您也在进行高密存储、AI 服务器或其他创新硬件的产品化开发，欢迎分享您的挑战与解决方案。

• 如果您对 openUBMC 的性能优化、硬件抽象、自动化部署等方向有独到见解，期待您的代码贡献。

• 让我们一同将“问题场景”前置为“需求场景”，推动社区基线版本更贴合产业实际，共同构建一个繁荣、高效、稳定的开源 BMC 生态！

  ---

• 社区官网：https://www.openubmc.cn

• 代码仓地址：https://gitcode.com/openUBMC
