机械毕业设计之饼干包装机的结构设计

题目：机械毕业设计之饼干包装机的结构设计

一、项目介绍

针对国内中小型饼干生产企业人工包装效率低、包装质量不均，以及现有包装机通用性差、维护不便、成本偏高的问题，本文开展饼干包装机的结构设计研究。结合食品工业规模化生产需求，采用对比分析方法确定卧式枕式模块化拆分结构为最优设计方案，将设备拆解为进料输送台、包装膜供料与成型系统、横封切断单元及机架四大核心模块。完成各模块的详细结构设计，明确部件材质、尺寸参数与装配关系，绘制标准化二维工程图，利用SolidWorks软件构建全参数化三维模型并完成干涉检查。通过强度校核、运动同步性验证、包装质量测试及加工装配可行性评估，验证设计方案的合理性与可靠性。结果表明，所设计的饼干包装机包装速度可达到30-120袋/分钟，袋长偏差≤±0.5mm，运动同步误差≤±0.01m/s，封边合格率≥99.6%，可适配多规格饼干包装，结构紧凑、维护便捷、成本可控，能够满足中小型企业生产需求，为饼干包装机的国产化设计与应用提供技术支撑。

关键词：饼干包装机；结构设计；模块化；三维建模；包装精度

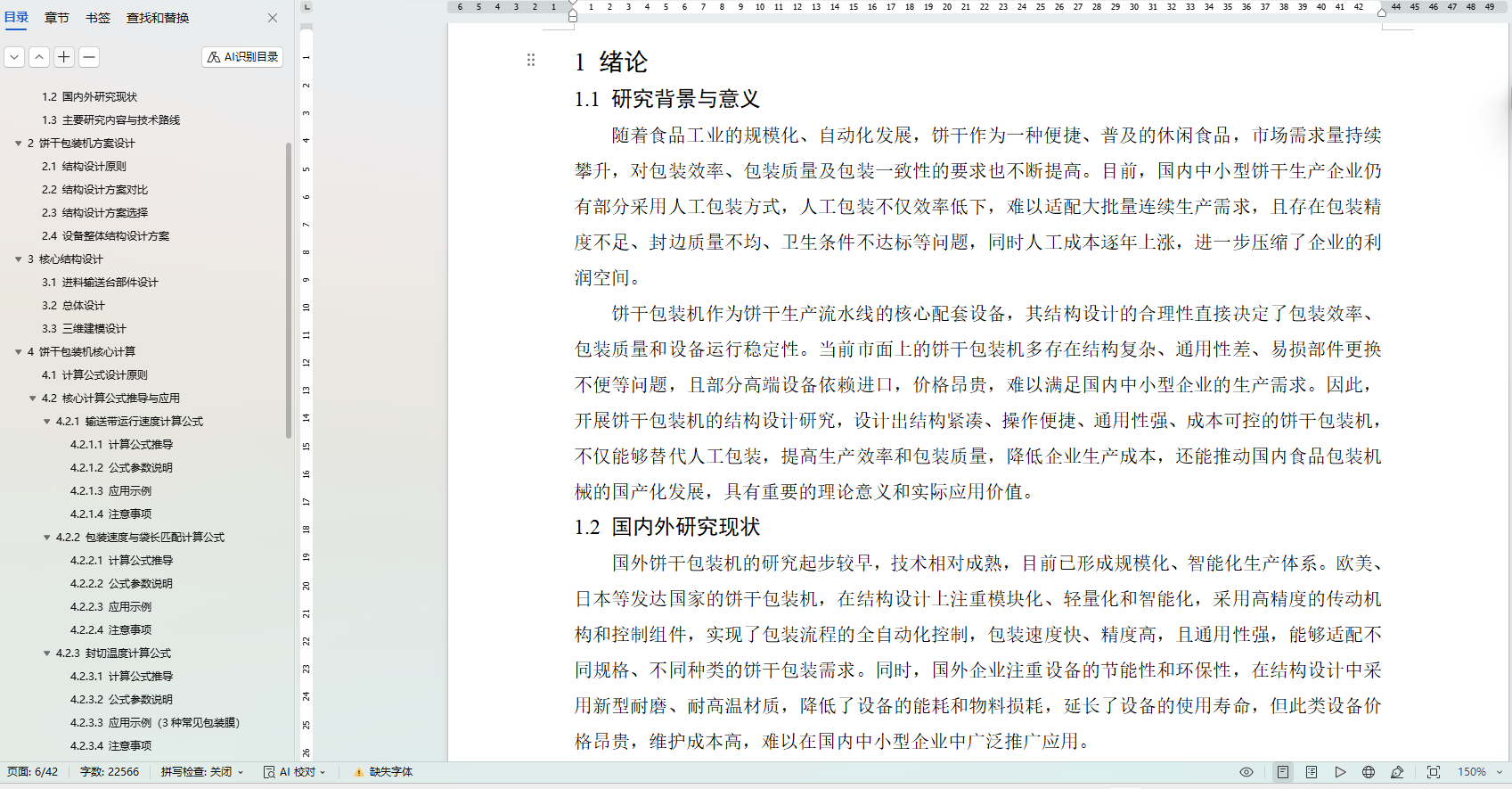

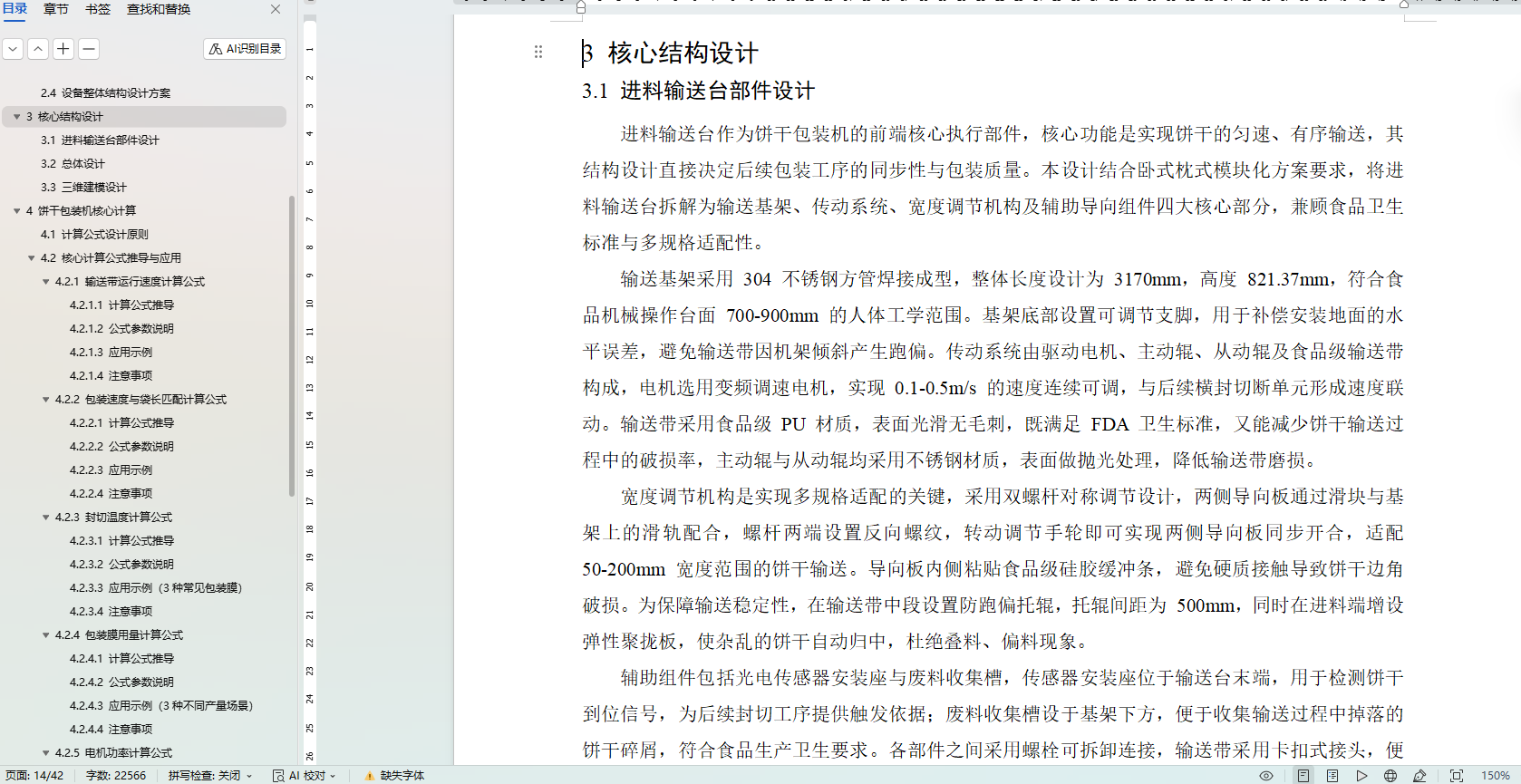

二、文档介绍

三、项目截图

总结：

本文围绕饼干包装机的结构设计展开系统研究，结合国内中小型饼干生产企业的实际需求，解决了传统包装机通用性差、维护不便、包装精度不足等问题，完成了从方案设计、部件设计到设计验证的全流程工作，最终形成一套可落地、经济性强、适配多规格生产的卧式枕式模块化饼干包装机结构设计方案，主要研究结论如下。

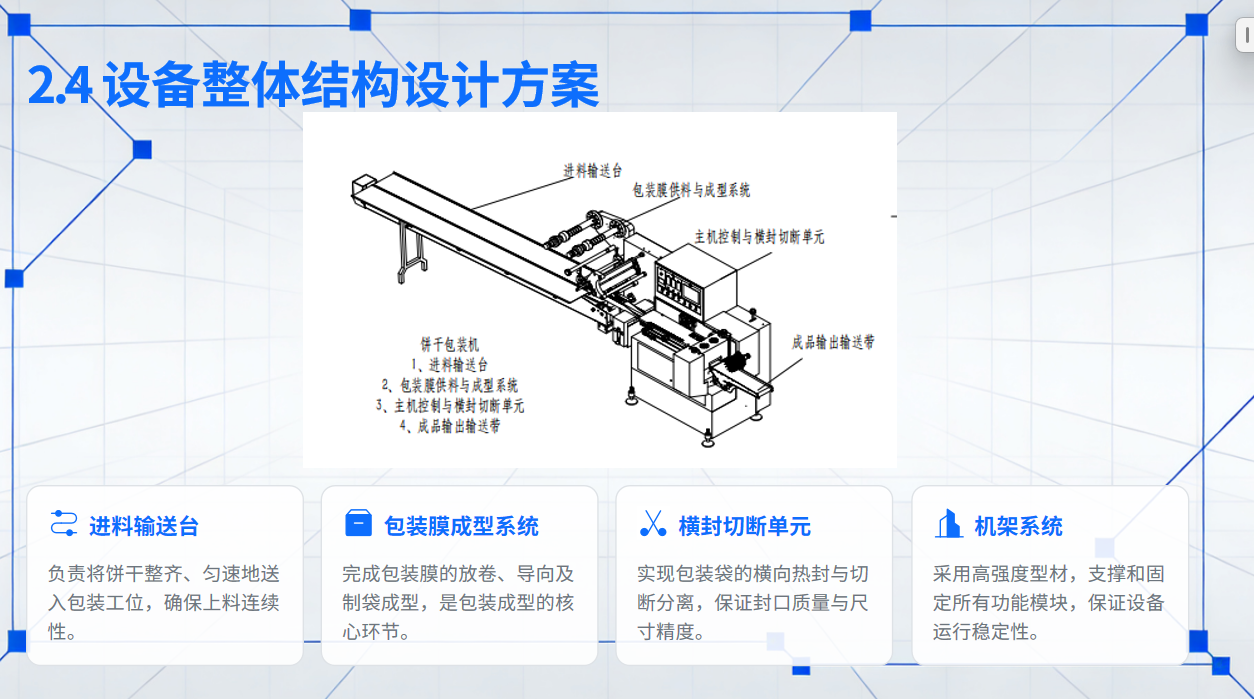

通过对比三种不同结构设计方案，确定了卧式枕式模块化拆分结构为最优方案，该方案将设备拆分为进料输送台、包装膜供料与成型系统、横封切断单元及机架四大模块，既保证了结构紧凑性，又提升了设备通用性和维护便利性，制造成本控制在合理范围，契合中小型企业的生产需求。

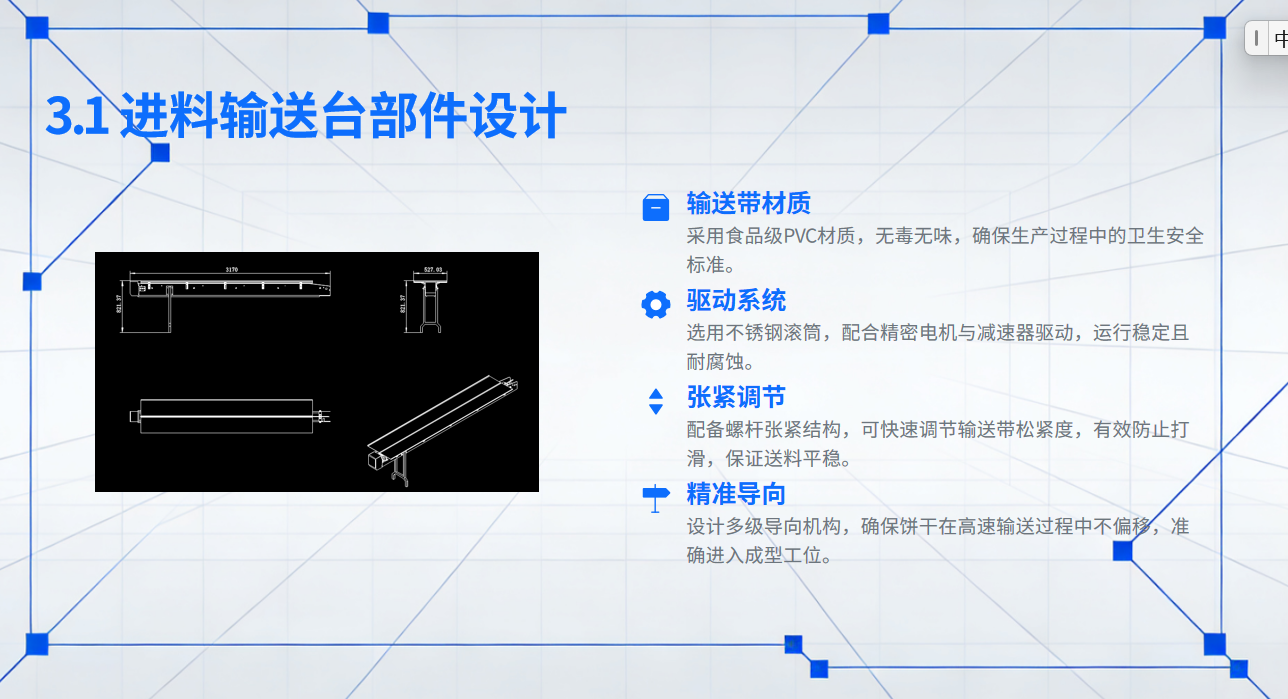

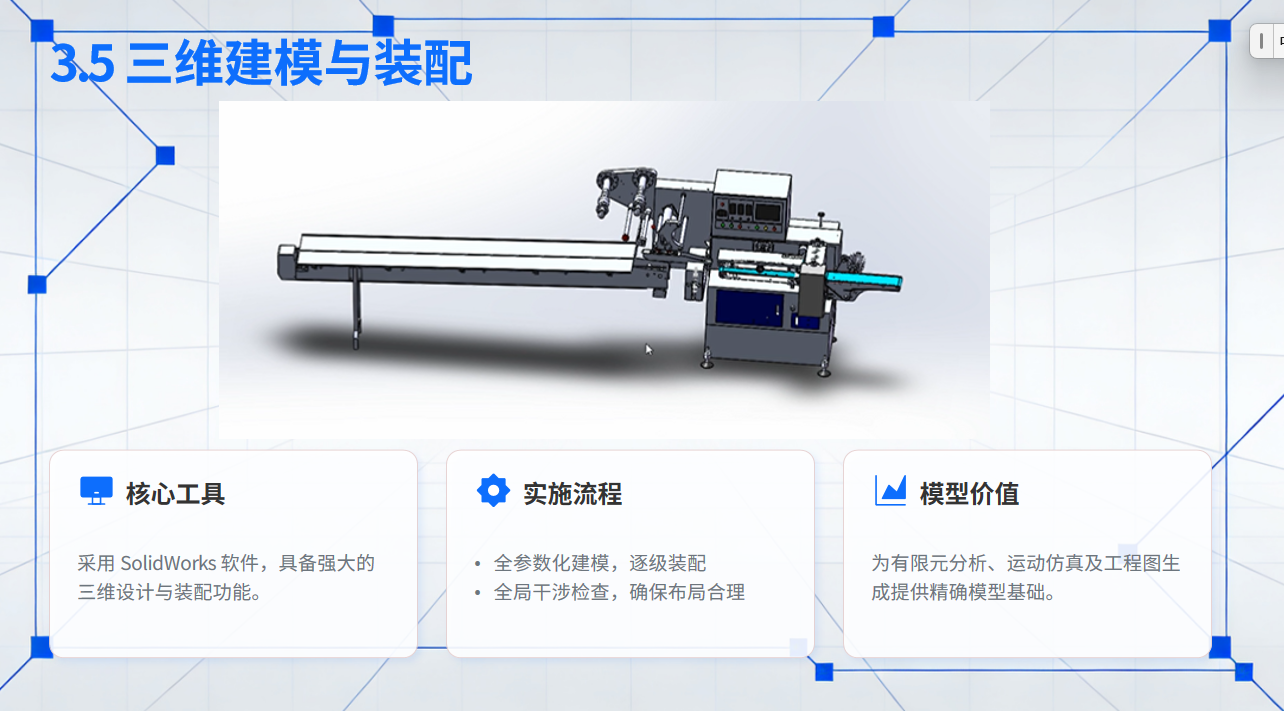

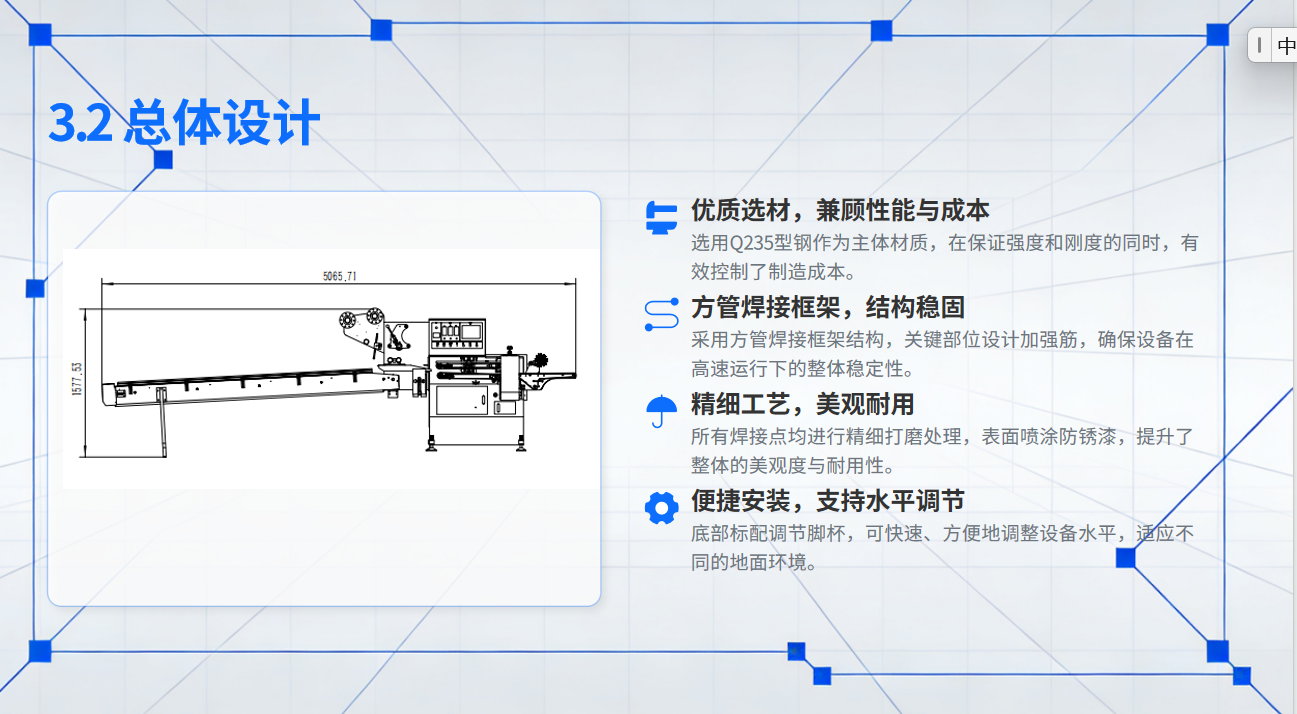

完成了各核心模块的详细结构设计与二维、三维建模，重点优化了进料输送台的宽度调节机构和横封切断单元的传动结构，明确了各部件的材质、尺寸参数与装配关系，绘制了符合标准化规范的二维工程图，构建了全参数化三维模型，实现了结构设计的可视化与可编辑性。

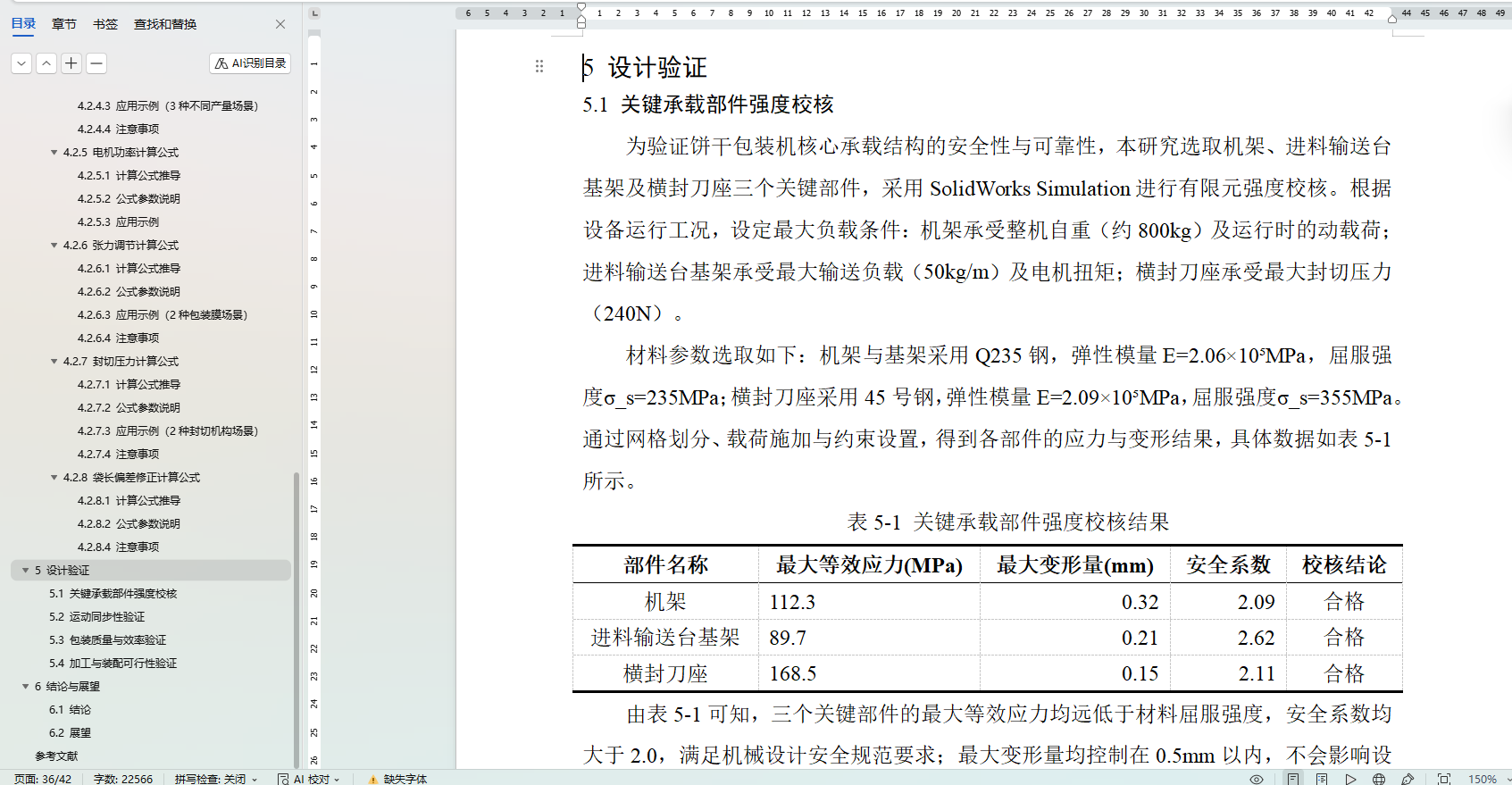

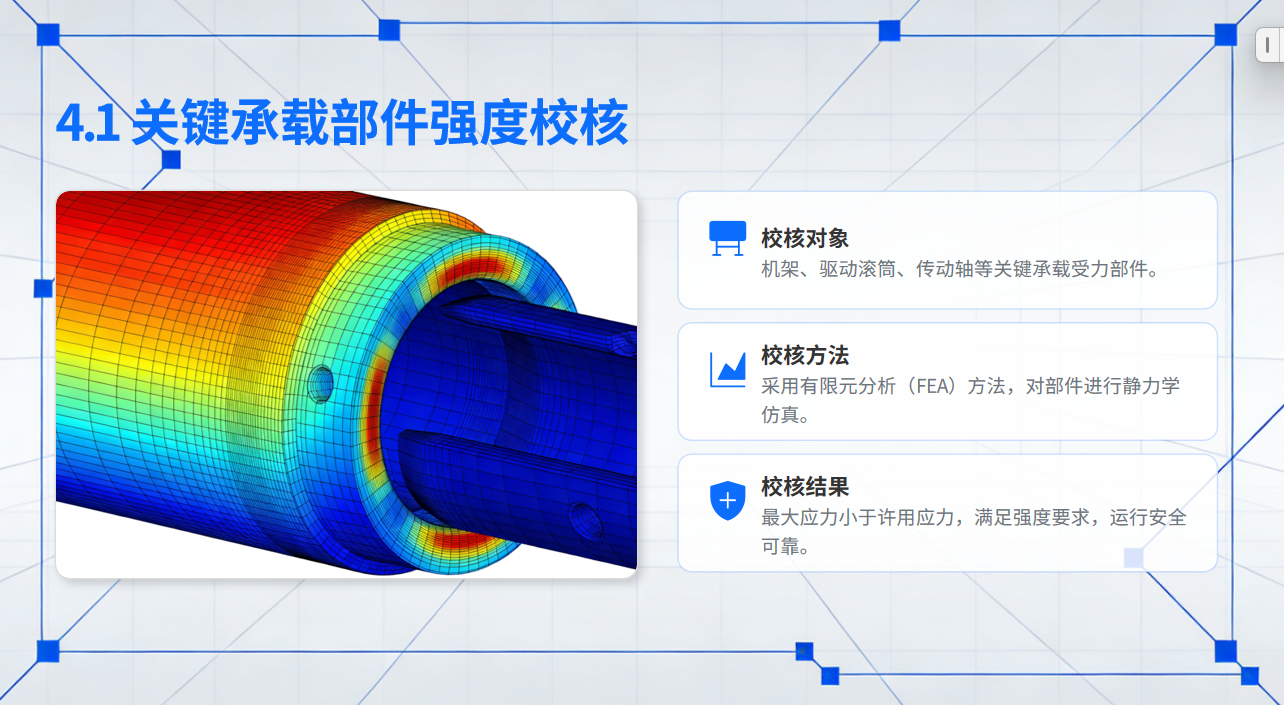

通过多维度设计验证表明，所设计的饼干包装机结构合理、性能可靠：关键承载部件强度达标，安全系数均大于2.0；运动同步误差控制在±0.01m/s以内，包装精度满足设计要求；多规格包装测试中，袋长偏差≤±0.5mm，封边合格率≥99.6%；核心部件加工装配可行，成本可控，完全能够替代人工包装，提升生产效率。
