FAB良率工程师YE的工作日常：从0.5%良率波动挖出根因的全过程

一、问题背景：0.5%波动的背后

周三早上八点，我刚到工位，系统就弹出一个良率告警：某产品线良率从百分之九十二点五下降到百分之九十二，下降了零点五个百分点。

零点五听起来不多，但对于月产几万片的产线来说，这零点五意味着几十万的损失。作为良率工程师，我必须在最短时间内找到根因，把良率拉回来。

这就是YE工程师的日常。我们像医生一样，面对各种"症状"，从海量数据中抽丝剥茧，找到病因，开出药方。不同的是，医生的病人是一个个具体的人，我们的"病人"是一条条产线、一个个产品。

良率工程的特殊性在于，你永远不知道下一个问题是什么。可能是某个参数漂移了，可能是设备老化了，可能是原材料变了，可能是操作工失误了。每一次良率异常都是一个新的谜题，需要你从头开始分析、推理、验证。

这篇文章，我想完整记录一次真实的良率分析过程，让不了解YE工作的人知道这个岗位到底在做什么，也想分享一些分析思路给同行参考。

二、技术原理：良率工程的基础知识

在深入案例之前，先介绍一些基础概念。

良率数据来源主要有三个层次：

WAT数据：晶圆接受测试，在晶圆级别测试电性参数。这是最早能发现问题的数据，但只能反映电性是否达标，不能反映功能是否正常。

CP数据：晶圆 probing 测试，在芯片级别测试功能。这是良率计算的主要依据，CP良率直接影响产出。

FT数据：最终测试，在封装后测试成品功能。封装过程可能引入新的缺陷，所以FT良率通常低于CP良率。

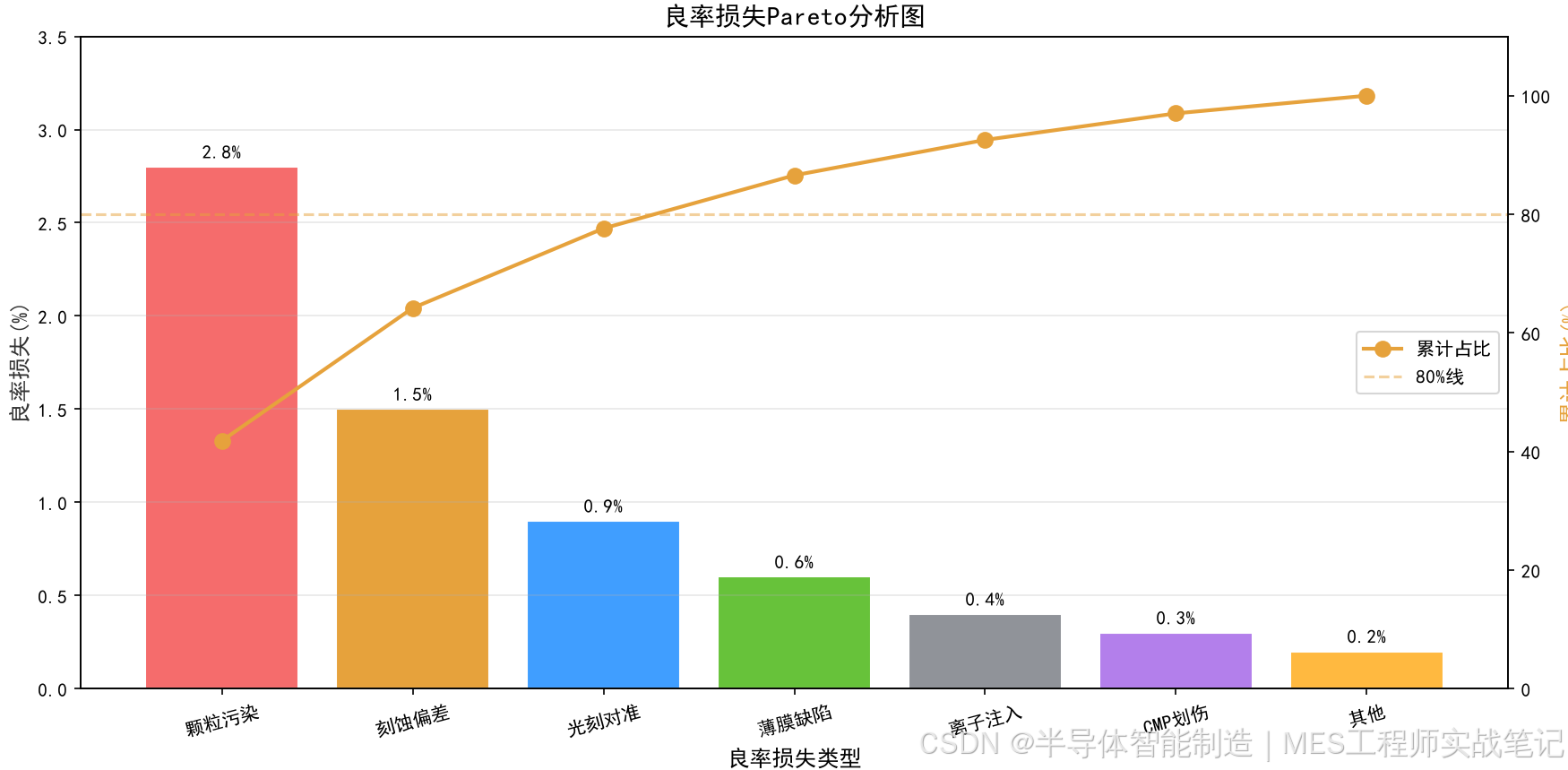

良率损失分类是YE的核心工作。常见的良率损失类型包括：颗粒污染、光刻对准偏差、刻蚀不足或过度、薄膜缺陷、离子注入异常、CMP划伤等等。不同类型损失占比不同，通常用Pareto图来展示。

YE工程师的核心工具有几类：

SPC工具用于监控关键参数的稳定性。参数超出控制限，可能是良率异常的前兆。FDC工具用于设备故障检测和分类，通过分析设备运行参数发现异常趋势。数据分析工具是YE的日常，包括Pareto分析、相关性分析、时间序列分析等。

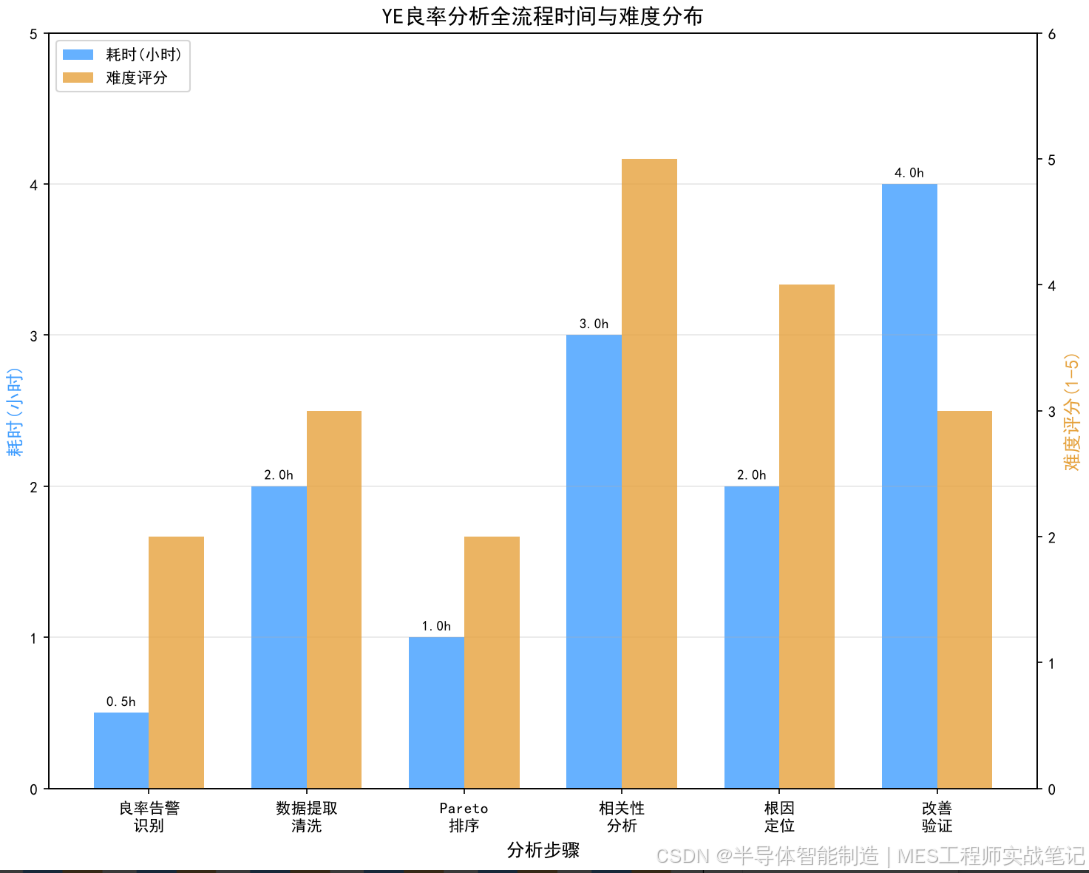

良率分析的通用流程：

第一步，确认问题：良率下降了多少，发生在哪个产品、哪个车间、哪个时间段。

第二步，数据提取：从各个系统提取相关数据，包括生产数据、设备数据、测试数据、物料数据等。

第三步，初步分析：用Pareto图识别主要损失类型，确定分析方向。

第四步，深入分析：针对主要损失类型，分析可能原因，做相关性验证。

第五步，根因定位：综合所有证据，确定最可能的根因。

第六步，改善验证：提出改善措施，验证效果。

三、实战案例：一次完整的良率分析

回到开头那个告警，我开始了分析工作。

第一步：确认问题范围

我打开MES系统，查询最近一周的良率数据。确认良率下降确实发生，而且是渐进式的，不是突然下降。受影响的是某款成熟产品，之前良率一直稳定在百分之九十二以上。

时间范围：最近五天。产品范围：单一产品。车间范围：单一车间。

问题范围缩小了，但原因还是未知。

第二步：数据提取

我从多个系统提取数据：MES导出生产批次信息和良率数据，EAP导出设备运行参数，物料系统导出原材料批次信息，SPC系统导出关键参数监控数据。

数据量很大，光是设备参数就有几百个，每分钟一个数据点，五天的数据量达到几百万条。

第三步：Pareto分析

我把CP测试的失败项按数量排序，画出Pareto图。结果很清晰：颗粒相关缺陷占了总损失的百分之六十五，是绝对的主因。

这个发现很重要，但颗粒来源可能是光刻、刻蚀、清洗等多个工序，还需要进一步分析。

第四步：时间序列分析

我把颗粒缺陷数量按天分组，看看是否和某个时间点相关。结果显示，颗粒数量从第三天开始明显上升，之前基本正常。

第三天发生了什么？我查阅了当天的生产日志、设备维护记录、物料变更记录。

第五步：相关性分析

我注意到第三天有一批新的光刻胶投入使用。这可能是原因吗？我提取了使用新旧光刻胶的批次良率数据做对比。

结果显示，使用新光刻胶的批次颗粒缺陷率明显高于使用旧光刻胶的批次。同时，使用新光刻胶但不在该车间的批次，良率正常。

综合以上证据，初步判断：新光刻胶和该车间的某个工艺条件不匹配，导致颗粒缺陷增加。

第六步：根因验证

我协调工艺工程师一起调查。最终发现，新光刻胶对显影温度更敏感，而该车间的显影温度控制精度略低于其他车间。温度波动导致光刻胶残留，形成颗粒。

第七步：改善措施

紧急措施：暂停使用新光刻胶，切换回旧批次，良率当天开始回升。

长期措施：调整显影温度控制精度，优化新光刻胶的工艺窗口。

整个分析过程耗时两天，最终找出了根因并实施了改善。良率在一周内恢复到正常水平。

这个案例让我学到：良率分析需要系统化的思路，不能头痛医头、脚痛医脚；数据会说话，但需要你正确地提问和解读；跨部门协作很重要，YE不可能独立解决所有问题。

四、完整代码：良率分析脚本

import pandas as pd

import matplotlib.pyplot as plt

import numpy as np

class YieldAnalyzer:

    """良率分析工具：Pareto图生成和Top损失因子排序

    主要功能：

    1. 从测试数据中统计各类缺陷数量

    2. 生成Pareto图识别主要损失因子

    3. 输出Top损失因子排序报告

    为什么这样设计：

    – Pareto分析是YE最常用的方法，集中精力解决主要矛盾

    – 自动化生成报告节省手工制图时间

    – 可扩展添加更多分析功能如相关性分析

    """

    def __init__(self, data_path):

        self.df = pd.read_csv(data_path)

        self.defect_types = self.df['defect_type'].unique()

    def calculate_defect_counts(self):

        """统计各类型缺陷数量"""

        defect_counts = self.df.groupby('defect_type').size()

        defect_counts = defect_counts.sort_values(ascending=False)

        return defect_counts

    def generate_pareto(self, output_path='pareto.png'):

        """生成Pareto分析图"""

        counts = self.calculate_defect_counts()

        total = counts.sum()

        cumulative = counts.cumsum() / total * 100

        plt.rcParams['font.sans-serif'] = ['SimHei']

        fig, ax1 = plt.subplots(figsize=(10, 6))

        ax1.bar(range(len(counts)), counts.values, color='#409EFF')

        ax1.set_xlabel('缺陷类型')

        ax1.set_ylabel('缺陷数量', color='#409EFF')

        ax1.set_xticks(range(len(counts)))

        ax1.set_xticklabels(counts.index, rotation=45, ha='right')

        ax2 = ax1.twinx()

        ax2.plot(range(len(counts)), cumulative.values,

                 'o-', color='#E6A23C', linewidth=2)

        ax2.set_ylabel('累计占比(%)', color='#E6A23C')

        ax2.axhline(y=80, color='#E6A23C', linestyle='–', alpha=0.5)

        plt.title('良率损失Pareto分析')

        plt.tight_layout()

        plt.savefig(output_path, dpi=150)

        plt.close()

    def get_top_losses(self, top_n=5):

        """获取Top损失因子"""

        counts = self.calculate_defect_counts()

        total = counts.sum()

        results = []

        for i, (defect, count) in enumerate(counts.head(top_n).items()):

            results.append({'rank': i+1, 'defect_type': defect,

                           'count': count, 'percentage': count/total*100})

        return results

# 使用示例

if __name__ == "__main__":

    analyzer = YieldAnalyzer("cp_test_data.csv")

    analyzer.generate_pareto("pareto.png")

    top5 = analyzer.get_top_losses(5)

    for item in top5:

        print(f"{item['rank']}. {item['defect_type']}: {item['percentage']:.1f}%")

五、效果对比：YE vs PIE vs PE

在FAB中，YE、PIE、PE是三个核心工程岗位，职责有所重叠但侧重点不同：

从这个对比可以看出YE的独特价值：

YE是数据分析的专家，擅长从海量数据中发现规律、定位问题。这是YE的核心竞争力。

YE是跨部门协调的枢纽，良率问题往往涉及工艺、设备、材料等多个部门，YE需要协调各方资源，推动问题解决。

YE是问题闭环的owner，从发现异常到根因定位到改善验证，YE负责全程跟踪，确保问题真正解决。

不同岗位没有优劣之分，只是分工不同。YE更适合喜欢数据分析、善于沟通协调的人。PIE更适合喜欢钻研工艺技术的人。PE更适合喜欢跟产品打交道的人。

六、实施建议：YE工程师入门指南

如果你对YE感兴趣，想进入这个岗位，我有几点建议：

第一，打好数据分析基础。

YE日常工作离不开数据分析，Excel是基本功，Python是加分项。学会用数据说话，学会用图表表达分析结论。推荐学习Pandas、Matplotlib等常用库。

第二，熟悉FAB生产流程。

不了解工艺流程，就不知道数据之间的关系。建议先熟悉各工序的基本原理，知道每个工序可能引入什么缺陷，知道关键参数有哪些。

第三，掌握常用的分析工具。

SPC、Pareto、相关性分析是YE的三大法宝。理解这些工具的原理和应用场景，知道什么情况下用什么工具。

第四，培养系统思维。

良率问题往往是一果多因，不能只看到一个因素就下结论。学会综合多方面证据，学会排除法，学会验证假设。

第五，提升沟通能力。

YE需要和工艺工程师讨论技术细节，需要和设备工程师协调设备问题，需要向管理层汇报分析结论。沟通能力直接影响问题解决效率。

第六，保持学习的热情。

技术在进步，新产品新工艺不断涌现，YE需要持续学习。关注行业动态，学习新的分析方法，积累不同产品的分析经验。

七、进阶方向：AI良率预测与大数据分析

传统的良率分析是事后分析，等良率下降后再去找原因。未来的方向是事前预测，在良率下降前就预警，甚至提前干预。

AI良率预测：

基于历史制程数据和良率数据，训练机器学习模型预测产品良率。模型可以在生产过程中实时预测，当预测良率低于阈值时自动告警。

这需要大量的历史数据积累，需要标注良率异常的案例，需要不断优化模型。

大数据分析：

传统的良率分析只能处理有限的几个参数，大数据技术可以同时分析成百上千个参数，发现传统方法发现不了的规律。

比如某个参数在正常范围内，但和良率有微弱的相关性，传统方法可能忽略，大数据分析可以识别出来。

实时监控与预警：

将良率分析从离线变成在线，实时监控关键参数，实时计算良率风险，实时预警。这需要底层的数据采集和处理能力支撑。

作为YE工程师，如果能在传统分析方法的基础上掌握这些新技术，职业发展会更有前景。懂工艺又懂数据又懂AI的复合型人才，是未来FAB最稀缺的资源。

希望这篇文章能让你对YE的工作有一个直观的了解。这是一个充满挑战也充满成就感的岗位，每一次成功定位根因、改善良率，都是一次自我价值的实现。
