仓库地址: https://gitee.com/smallerxuan/s_y2printer 项目定位: 面向 嵌入式热敏打印机项目的半色调（Dithering）算法库 核心功能: 将 8bit 灰度图像高效转换为 1bit 打印数据 License: MIT

目录

1. 项目概述与核心价值

热敏打印头的物理特性决定了每个加热点仅有 “加热 / 不加热” 两种状态（1bit）。要在热敏纸上呈现连续的灰度照片，必须依赖 半色调（Halftone） 技术，通过控制墨点/热点的疏密分布来模拟人眼感知的灰度层次。

s_y2printer 并非简单的算法移植，而是针对资源受限的嵌入式 MCU 平台 进行了 全链路深度优化 的工业级算法库。其核心价值体现在：

2. 系统架构与模块划分

项目采用分层解耦的架构设计，算法内核与验证工具分离，确保嵌入式端代码的纯净性。

y2printer/
├── src/
│ ├── dither_process/ # 半色调算法核心库
│ │ ├── dither_common.{c,h} # 公共基础设施（增强/映射/位打包）
│ │ ├── fs_process/ # Floyd-Steinberg 算法
│ │ ├── atkinson_process/ # Atkinson 算法
│ │ ├── jjn_process/ # Jarvis-Judice-Ninke 算法
│ │ └── stucki_process/ # Stucki 算法
│ └── virtual_printer/ # PC 端虚拟打印机（BMP 合成验证）
├── example/ # PC 端编译测试示例（Makefile）
├── doc/
│ ├── developer_docs/ # 代码规范 / Git 规范（submodule）
│ └── images/ # 效果对比图
├── LICENSE # MIT
└── README.md

2.1 架构设计亮点

• 算法插件化: 四种算法拥有完全一致的接口范式（xxx_create / xxx_process_row / xxx_destroy），可在编译期或运行期无缝切换。
• 零耦合依赖: 核心库仅依赖标准 C 库 stdint.h、stdlib.h、string.h，符合 C11 标准，无平台绑定代码。
• 堆策略可控: 动态内存仅在 *_create() 中一次性分配，运行时处理过程零分配；对于无堆（heap-less）的硬实时系统，可轻松改造为静态实例。

3. 半色调算法原理与实现对比

项目实现了四种经典的 误差扩散（Error Diffusion） 算法。它们共享相同的流式处理框架，但在扩散核、系数定点化方式、内存占用上存在差异。

3.1 算法扩散核对比

3.2 定点数实现差异

不同算法的除数决定了定点化策略的优劣，项目针对每种算法做了 定制化除法优化 ：

• Floyd-Steinberg : 分母为 16，直接用算术右移 >> 4，零成本。
• Atkinson : 分母为 8，用 >> 3，且所有扩散位置系数相同，代码极简。
• JJN : 分母为 48，无法被 2 的幂整除。项目采用定点乘法近似：// value / 48 ≈ (value * 5461) >> 18
  // 5461/2^18 ≈ 1/48, 误差 < 0.001%
  static inline int32_t prv_div_by_48(int32_t value) {
  return (value * 5461 + (1 << 17)) >> 18;
  }
• Stucki : 分母为 42，README 提到可用乘法+移位近似（39135 >> 22），或利用部分 MCU 的快速硬件除法。

3.3 内存占用对比（以 384 像素宽为例）

关键设计: 误差缓冲使用 int32_t 而非 int16_t，虽然增加少量内存，但彻底避免了长时间累积后的误差溢出截断，保留了更多暗部细节。

3.4 渐变效果对比

下图是 384×240 渐变测试图经 16 层级套印后，四种算法在同一输入上的视觉差异。可直观看到 Floyd-Steinberg 细节锐利、Atkinson 柔和、JJN / Stucki 过渡平滑的特点。

4. 嵌入式深度优化策略

4.1 流式行处理（Streaming Row Processing）

传统图像处理需完整加载图像帧（如 384×240 约 90KB），对 RAM 仅 20~64KB 的 MCU 不可接受。s_y2printer 采用 流式架构 ：

• 仅需 2~3 行误差缓冲 + 1 行工作缓冲（work_row）。
• 处理过程为纯逐行状态机：输入一行 Y 数据 → 误差扩散 → 输出 1bit 打包数据。
• 可直接对接 JPEG 解码器逐行输出或摄像头 DMA 行缓冲，实现"边解码、边抖动、边打印"的流水线。

4.2 蛇形扫描（Serpentine Scanning）

标准误差扩散从左到右单向扫描时，误差总是向右下方传递，会产生明显的方向性纹理（如右下倾斜的"风痕"）。

s_y2printer 支持 reverse 参数：

• 偶数行：从左到右处理。
• 奇数行：从右到左处理，扩散核做 左右镜像 。

内部打包时按反向位序写入，处理完毕后调用 dither_reverse_output_buffer() 将位序恢复为标准从左到右的位图顺序，确保打印机硬件无需感知扫描方向。

4.3 多灰度层级套印（Multi-level Dithering）

热敏纸的 1bit 二值化灰度表现有限。项目支持将同一图像分解为 level_count 个层级，对每个层级分别做抖动后 多次套印 ：

cfg.level_count = 16; // 分 16 层
cfg.level_index = 0; // 当前处理第 0 层

• 每层通过 dither_map_to_level() 将 0~255 映射到该层级的有效灰度区间。
• 层级越高，打印的点越密集，叠加后可在热敏纸上获得远超 1bit 的灰度层次。
• 虚拟打印机模块可将多层 1bit 输出合成为单张 BMP 验证效果。

4.4 图像增强前置处理

在误差扩散前，提供两种嵌入式友好的图像增强：

5. 公共基础设施解析

dither_common.{c,h} 作为各算法的共享底座，避免了重复实现，体现了良好的工程抽象。

5.1 核心数据结构

struct dither_config {
uint8_t threshold; // 二值化阈值（默认 128）
uint8_t contrast_level; // 对比度级别 0-3
uint8_t enable_gamma; // 是否启用伽马校正
uint8_t gamma_val; // 伽马值×10（如 22 表示 2.2）
uint8_t level_index; // 当前层级索引
uint8_t level_count; // 总层级数
};

设计技巧: 各算法的私有 xxx_config 结构体字段布局与 dither_config 完全一致，允许通过 类型双关（type punning） 直接复用公共逻辑，如：

dither_apply_enhancement((const struct dither_config *)&fs->config, ...);

5.2 位打包与字节序处理

热敏打印机通常要求数据按 MSB 优先 （Most Significant Bit First）打包，即像素 0 对应字节最高位。

void dither_pack_bit(uint8_t *out_byte, uint8_t *out_bit, uint8_t *out_idx, uint8_t bit);

• 维护 out_bit 计数器（0~7），每满 8 位自动推进 out_idx。
• 蛇形扫描反向行处理完毕后，通过 dither_reverse_bits() 对整行字节做位序反转，保证物理打印顺序与图像坐标一致。

6. API 设计与编程模型

四种算法的 API 遵循 完全一致的契约式接口 ，降低了用户的心智负担。

6.1 标准使用范式

以 Floyd-Steinberg 为例（其余算法仅替换前缀 fs_ → atkinson_ / jjn_ / stucki_）：

#include "dither_process/fs_process/fs_process.h"

#define WIDTH 384
#define OUT_BUF_SIZE (WIDTH / 8 + 1)

static uint8_t out_buf[OUT_BUF_SIZE];

/* 1. 创建实例（指定层级） */
struct fs_config cfg = fs_get_default_config();
cfg.level_index = 0;
cfg.level_count = 16;
struct fs_dither *fs = fs_create_with_config(WIDTH, &cfg);

/* 2. 逐行流式处理（蛇形扫描：奇数行 reverse=1） */
for (uint16_t row = 0; row < height; row++) {
fs_reset(fs, out_buf);
fs_process_row(fs, y_data[row], row & 1);

uint16_t bytes = fs_get_output_bytes(fs);
thermal_print_send_line(cfg.level_index, out_buf, bytes);
}

/* 3. 释放资源 */
fs_destroy(fs);

6.2 状态机生命周期

[create] ──► [reset] ──► [process_row] × N ──► [destroy]
▲
└── 处理下一帧图像前可重复调用

• *_create(): 一次性分配所有动态内存（误差缓冲 + 工作缓冲）。
• *_reset(): 清零误差缓冲，绑定新的输出缓冲区，准备处理新图像。
• *_process_row(): 核心状态推进，内部自动管理误差行交换。
• *_destroy(): 释放堆内存，并置空指针（防御性编程）。

7. 虚拟打印机验证体系

virtual_printer/ 模块是项目的一大工程亮点，解决了嵌入式算法 “无硬件即无法验证” 的痛点。

• 功能: 将多层级 1bit 输出合成为标准 BMP 灰度图像。
• 原理: 对每个层级的 1bit 数据按权重叠加，模拟热敏纸上的墨点累积效果。
• 价值: 开发者可在 PC 端通过 make run-all 一键对比四种算法在同一测试图上的表现，无需连接实体打印机。

7.1 PC 端快速验证

cd example
make # 编译
make run-all # 运行全部 4 种算法的渐变 + 真实数据测试
# 生成 output_*.bmp 结果文件

7.2 真实图像验证

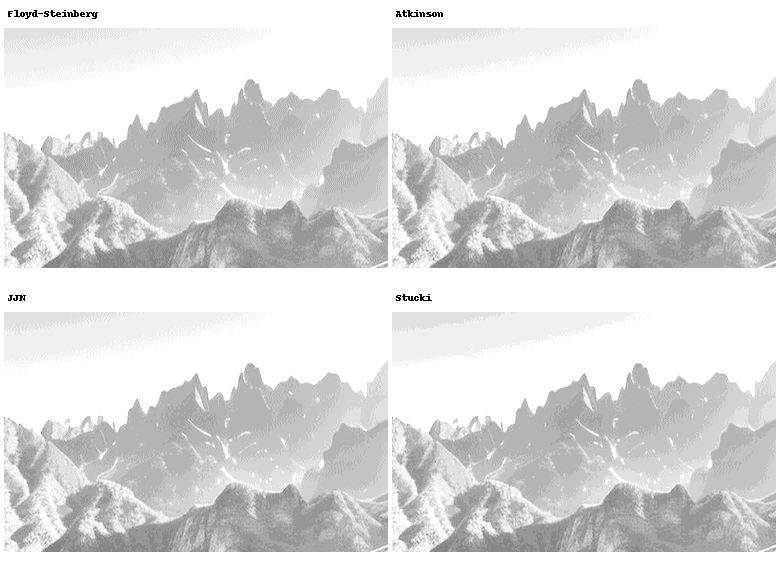

以下分别为真实测试图原图，以及四种算法经虚拟打印机合成后的输出对比。可见不同算法在真实照片上的质感差异：Floyd-Steinberg 对比强烈，Atkinson 暗部层次丰富，JJN / Stucki 过渡更自然。

8. 工程规范与代码质量

项目通过 doc/developer_docs（git submodule 引入）强制推行开发规范，体现专业软件工程素养：

• C 语言代码编写规范: 命名规则、缩进、注释 Doxygen 风格、防御性编程。
• Git 提交信息规范: Conventional Commits 风格，便于自动生成 CHANGELOG。
• Git 分支管理规范: 基于 Git Flow 或类似模型的分支策略。

8.1 代码质量亮点

9. 移植指南与集成建议

9.1 直接集成

将 src/dither_process/ 目录整体复制到目标工程的源码树，头文件路径加入编译器的 -I 选项即可。

9.2 无堆（Heap-less）改造

若目标系统禁止动态内存（如某些安全关键型 MCU），可按以下步骤改造：

9.3 与 JPEG 解码器对接

由于接口为逐行流式，可直接对接 libjpeg 的 jpeg_read_scanlines() 或硬件 JPEG 解码器的行中断：

while (jpeg_read_scanlines(&cinfo, buffer, 1)) {
// buffer[0] 即为 Y 分量行数据
fs_process_row(fs, buffer[0], row & 1);
row++;
}

10. 总结与技术评价

10.1 优势

• 算法全面: 覆盖从快速（FS）到高质量（JJN/Stucki）的完整算法谱系。
• 极致优化: 定点化、流式处理、蛇形扫描、多层级套印，每一处都体现了对嵌入式资源约束的深刻理解。
• 工程成熟: 一致的 API 抽象、完善的 PC 端验证体系、规范的文档与代码标准，可直接用于商业产品。

10.2 适用场景

• 便携式热敏照片打印机（如口袋打印机、错题打印机）。
• 标签打印机的高分辨率图片打印模式。
• 任何需要将灰度图像转换为 1bit 并追求视觉质量的嵌入式设备。
