HAProxy七层代理：高性能负载均衡实战

HAProxy七层代理学习笔记

一、负载均衡基础

1.1 什么是负载均衡

负载均衡（Load Balance，简称LB）是一种服务或基于硬件设备实现的高可用反向代理技术。它将特定的业务（如Web服务、网络流量）分担给一个或多个后端服务器，从而提高并发处理能力、保证业务高可用性，并方便业务后期的水平扩展。

参考：阿里云SLB介绍 https://yq.aliyun.com/articles/1803

1.2 为什么使用负载均衡

• 动态水平扩展：对用户无感知，可随时增加后端服务器。
• 提升并发处理能力：突破单服务器性能瓶颈。
• 节约公网IP：多个后端共享一个公网IP，降低成本。
• 隐藏内部服务器IP：提高安全性。
• 配置简单：使用固定格式的配置文件。
• 功能丰富：支持四层和七层代理，支持动态上下线主机。
• 性能强劲：可支撑数万甚至数十万并发连接。

1.3 负载均衡类型

1.3.1 硬件负载均衡

常见硬件设备：

• F5（美国F5公司）
• Netscaler（思杰）
• Array（华耀）
• AD-1000（深信服）

1.3.2 四层负载均衡

• 基于IP和端口（传输层）进行流量分发。
• 对流量做NAT转发，记录TCP/UDP连接状态，后续流量仍发往同一台后端服务器。
• 代表软件：LVS（重量级）、Nginx（四层通过stream模块）、HAProxy（模拟四层转发）。

1.3.3 七层负载均衡

• 基于应用层信息（如URL、HTTP头部、Cookie等）进行流量分发。
• 代理服务器与客户端和后端分别建立连接（如Nginx的proxy_pass）。
• 代表软件：Nginx（七层）、HAProxy（支持会话保持、路径匹配等）。

1.3.4 四层和七层的区别

二、HAProxy简介

HAProxy是由法国开发者Willy Tarreau于2000年使用C语言开发的开源软件，是一款高性能（万级以上并发）的TCP/HTTP负载均衡器。支持基于Cookie的持久性、自动故障切换、正则表达式及Web状态统计。

• 企业版网站：https://www.haproxy.com
• 社区版网站：http://www.haproxy.org
• GitHub：https://github.com/haprox

三、HAProxy的安装与服务信息

3.1 实验环境设定

• HAProxy主机拥有双网卡，分别连接外部网络（172.25.254.0/24）和内部服务器网络（192.168.0.0/24）。
• 后端Web服务器只有内网IP，通过HAProxy转发请求。
• 开启内核IP转发：echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf 并执行 sysctl -p。

1.haproxy主机

[root@haproxy ~]# sysctl -a | grep ip_forward
net.ipv4.ip_forward = 0
net.ipv4.ip_forward_update_priority = 1
net.ipv4.ip_forward_use_pmtu = 0
[root@haproxy ~]# echo net.ipv4.ip_forward=1 > /etc/sysctl.conf
[root@haproxy ~]# sysctl -p
net.ipv4.ip_forward = 1

2.weberver1

[root@webserver1 ~]# vmset.sh eth0 192.168.0.10 webserver1 noroute
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 00:0c:29:8c:96:72 brd ff:ff:ff:ff:ff:ff
altname enp3s0
altname ens160
inet 192.168.0.10/24 brd 192.168.0.255 scope global noprefixroute eth0
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe8c:9672/64 scope link tentative noprefixroute
valid_lft forever preferred_lft forever
webserver1

[root@webserver1 ~]# dnf install httpd -y
[root@webserver1 ~]# echo yu – webserver1 – 192.168.0.10 > /var/www/html/index.html
[root@webserver1 ~]# systemctl enable –now httpd
Created symlink /etc/systemd/system/multi-user.target.wants/httpd.service → /usr/lib/systemd/system/httpd.service.

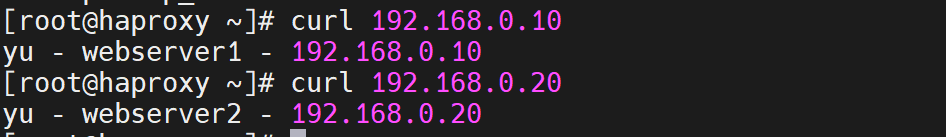

webserver2配置类似webserver1 3.验证配置

3.2 软件安装

下载与安装

[root@haproxy ~]# dnf install haproxy -y
[root@haproxy ~]# systemctl enable –now haproxy
Created symlink /etc/systemd/system/multi-user.target.wants/haproxy.service → /usr/lib/systemd/system/haproxy.service.
# 查看版本
[root@haproxy ~]# haproxy -v
HAProxy version 2.4.22-f8e3218 2023/02/14 – https://haproxy.org/
Status: long-term supported branch – will stop receiving fixes around Q2 2026.
Known bugs: http://www.haproxy.org/bugs/bugs-2.4.22.html
Running on: Linux 5.14.0-570.12.1.el9_6.x86_64 #1 SMP PREEMPT_DYNAMIC Fri Apr 4 10:41:31 EDT 2025 x86_64

启动服务

[root@haproxy ~]# systemctl enable –now haproxy

3.3 Haproxy的基本配置

HAProxy配置文件 /etc/haproxy/haproxy.cfg 由两大部分组成：global（全局配置）和 proxies（代理配置）。proxies段又分为defaults、frontend、backend、listen。

3.3.1 global配置

常用参数：

• log 127.0.0.1 local2：定义syslog服务器。
• chroot /var/lib/haproxy：锁定运行目录。
• pidfile /var/run/haproxy.pid：PID文件路径。
• maxconn 100000：最大连接数。
• user haproxy / group haproxy：运行用户和组。
• daemon：以守护进程方式运行。
• stats socket /var/lib/haproxy/stats：Unix套接字文件，用于运行时管理。
• nbproc 2：启动2个工作进程（多进程）。
• cpu-map 1 0 / cpu-map 2 1：绑定进程到CPU核心。
• nbthread 2：每个进程启用2个线程（与nbproc互斥）。

3.3.2 proxies配置

1. defaults

为后续的frontend、backend、listen提供默认参数，例如：

defaults
mode http
log global
option httplog
option dontlognull
option http-server-close
option forwardfor except 127.0.0.0/8 # 开启IP透传
option redispatch
retries 3
timeout http-request 10s
timeout queue 1m
timeout connect 10s
timeout client 1m
timeout server 1m
timeout http-keep-alive 10s
timeout check 10s
maxconn 3000

2. frontend

定义前端监听的地址和端口，并关联后端。

frontend webcluster
bind *:80
mode http
use_backend webserver-80

3. backend

定义后端服务器组。

backend webserver-80
mode http
server web1 192.168.0.10:80 check inter 3s fall 3 rise 5
server web2 192.168.0.20:80 check inter 3s fall 3 rise 5

• check：启用健康检查。
• inter 3s：检查间隔3秒。
• fall 3：连续3次失败标记为down。
• rise 5：连续5次成功标记为up。
• weight：权重，默认为1。

5. listen

将frontend和backend合并，简化配置。

listen webcluster
bind *:80
mode http
server web1 192.168.0.10:80 check inter 3s fall 3 rise 5
server web2 192.168.0.20:80 check inter 3s fall 3 rise 5

3.4 haproxy基本配置实战

1. 实验最基本的负载

#可将原文件内容注释掉
[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg

frontend webcluster
bind *:80
mode http
use_backend webserver-80

backend webserver-80
server web1 192.168.0.10:80 check inter 3s fall 3 rise 5
server web2 192.168.0.20:80 check inter 3s fall 3 rise 5

[root@haproxy ~]# systemctl restart haproxy.service

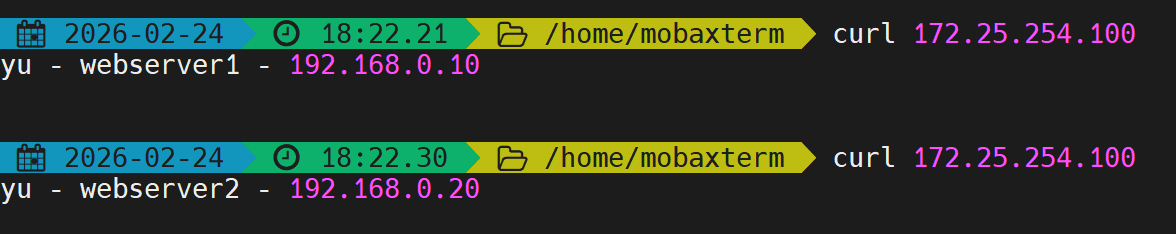

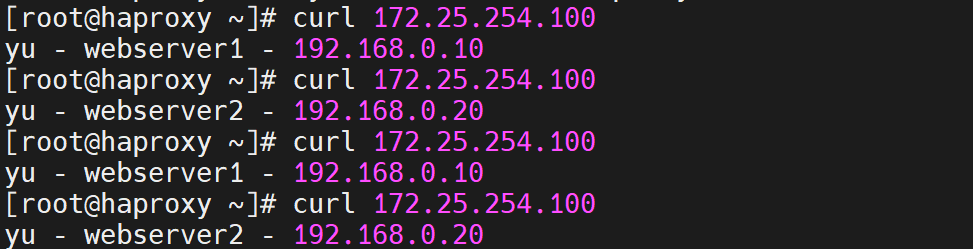

测试 2. 使用listen方式实现最简单的HTTP负载均衡：

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster
bind *:80
mode http
server web1 192.168.0.10:80 check inter 3s fall 3 rise 5
server web2 192.168.0.20:80 check inter 3s fall 3 rise 5

[root@haproxy ~]# systemctl restart haproxy.service

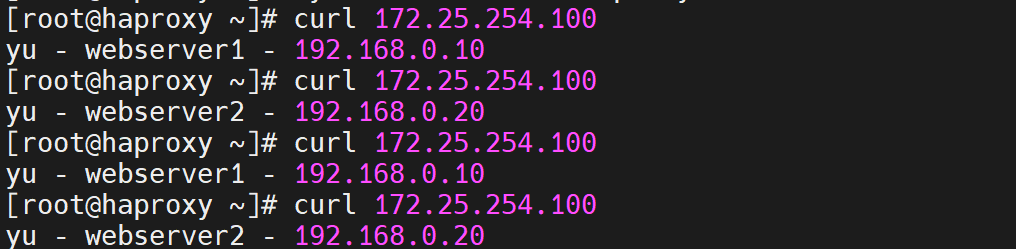

测试 可以看到请求轮流分发到两台后端服务器。

2. 日志配置实验

HAProxy的日志通过log指令发送到指定的syslog服务器。实验中将日志发送到后端服务器192.168.0.10。

在192.168.0.10webserver1上启用rsyslog的UDP接收：

# 把下面两行取消注释
[root@webserver1 ~]# vim /etc/rsyslog.conf
32 module(load="imudp") # needs to be done just once
33 input(type="imudp" port="514")

[root@webserver1 ~]# systemctl restart rsyslog.service

#测试接受日志端口是否开启
[root@webserver1 ~]# netstat -lntupae | grep rsyslog
udp 0 0 0.0.0.0:514 0.0.0.0:* 0 74140 30965/rsyslogd
udp6 0 0 :::514 :::* 0 74141 30965/rsyslogd

在haproxy主机中设定日志发送信息

[root@haproxy haproxy]# vim haproxy.cfg

log 192.168.0.10 local2
[root@haproxy haproxy]# systemctl restart haproxy.service

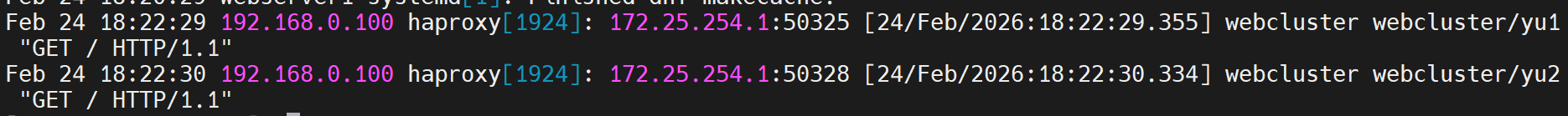

测试 在webserever1上查看日志

3. haproxy实现多进程

haproxy默认是单进程

[root@haproxy ~]# pstree -p | grep haproxy
|-haproxy(1922)—haproxy(1924)—{haproxy}(1925)

#修改配置文件使其成为2个进程
[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
nbproc 2
[root@haproxy ~]# systemctl restart haproxy.service

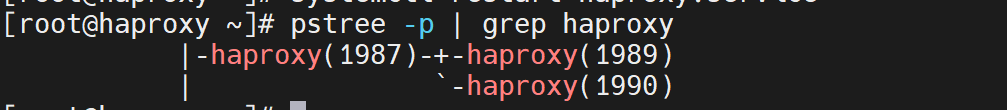

测试

4. 多进程cpu绑定

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
nbproc 2
cpu-map 1 0
cpu-map 2 1
[root@haproxy ~]# systemctl restart haproxy.service

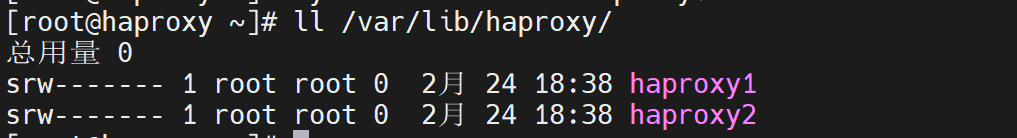

5. 为不同进程准备不同套接字

[root@haproxy ~]# systemctl stop haproxy.service
[root@haproxy ~]# rm -rf /var/lib/haproxy/stats
[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
stats socket /var/lib/haproxy/haproxy1 mode 600 level admin process 1
stats socket /var/lib/haproxy/haporxy2 mode 660 level admin process 1

[root@haproxy ~]# systemctl restart haproxy.service

测试

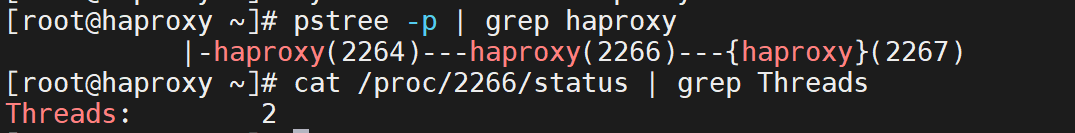

6. haproxy实现多线程

注意多线程不能和多进程同时启用，需要将上面实验加入配置的注释掉

[root@haproxy ~]# pstree -p | grep haproxy
|-haproxy(2180)-+-haproxy(2182)
| `-haproxy(2183)
[root@haproxy ~]# cat /proc/2182/status | grep Threads
Threads: 1
[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
#nbproc 2
#cpu-map 1 0
#cpu-map 2 1
nbthread 2
# turn on stats unix socket
stats socket /var/lib/haproxy/stats
#stats socket /var/lib/haproxy/haproxy1 mode 600 level admin process 1
#stats socket /var/lib/haproxy/haporxy2 mode 660 level admin process 1

[root@haproxy ~]# systemctl restart haproxy.service

测试

7. 透传客户端真实IP至后端web服务器

[root@webserver1 ~]# vim /etc/httpd/conf/httpd.conf
201 LogFormat "%h %l %u %t \\"%r\\" %>s %b \\"%{Referer}i\\" \\"%{User-Agent}i\\" \\"%{X-Forwarded-For}i\\" " combined
[root@webserver1 ~]# systemctl restart httpd.service

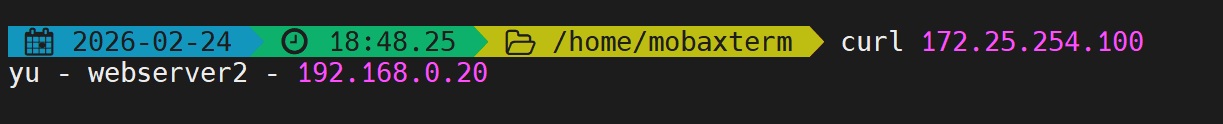

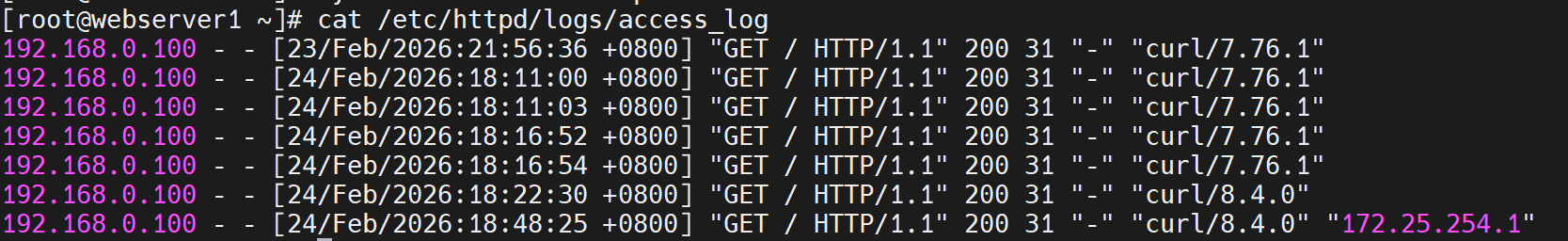

测试 在webserver1中可以观察到，之前没有开启透传之前，不会显示真实的客户端IP；在刚刚我们测试中开启了透传后，最后一行显示真实测试端的IP

# 编辑配置文件启用多进程
[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
global
nbproc 2
cpu-map 1 0
cpu-map 2 1
stats socket /var/lib/haproxy/haproxy1 mode 600 level admin process 1
stats socket /var/lib/haproxy/haproxy2 mode 600 level admin process 2

# 重启后查看进程
[root@haproxy ~]# pstree -p | grep haproxy
|-haproxy(31549)-+-haproxy(31551)
| `-haproxy(31552)

3.5 socat工具——动态管理HAProxy

socat是Linux下的多功能网络工具，可用于与HAProxy的Unix套接字通信，实现动态调整权重、上下线服务器等操作。即在服务或软件不停止的情况下更新软件或服务的工作方式，完成对软件不停工更新，典型的热更新设备，usb，在使用usb进行插拔时，电脑系统时不需要停止工作的，这中设备叫热插拔设备。

1. 安装socat

[root@haproxy ~]# dnf install socat -y

2. 常用命令

• 查看帮助：echo "help" | socat stdio /var/lib/haproxy/stats
• 查看服务器状态：echo "show servers state" | socat stdio /var/lib/haproxy/stats

例如

[root@haproxy ~]# echo "show servers state" | socat stdio /var/lib/haproxy/stats
1
# be_id be_name srv_id srv_name srv_addr srv_op_state srv_admin_state srv_uweight srv_iweight srv_time_since_last_change srv_check_status srv_check_result srv_check_health srv_check_state srv_agent_state bk_f_forced_id srv_f_forced_id srv_fqdn srv_port srvrecord srv_use_ssl srv_check_port srv_check_addr srv_agent_addr srv_agent_port
2 webcluster 1 yu1 192.168.0.10 2 0 1 1 1939 6 3 7 6 0 0 0 – 80 – 0 0 – – 0
2 webcluster 2 yu2 192.168.0.20 2 0 1 1 1939 6 3 7 6 0 0 0 – 80 – 0 0 – – 0

• 获取权重：echo "get weight webcluster/haha" | socat stdio /var/lib/haproxy/stats
• 设置权重：echo "set weight webcluster/haha 2" | socat stdio /var/lib/haproxy/stats
• 下线服务器：echo "disable server webcluster/haha" | socat stdio /var/lib/haproxy/stats
• 上线服务器：echo "enable server webcluster/haha" | socat stdio /var/lib/haproxy/stats

3. 注意权限

默认socket文件权限为600，仅root可读写。如需普通用户管理，可在配置中指定level admin：

stats socket /var/lib/haproxy/stats mode 600 level admin

4. haproxy实战之动态调整权重

利用socat更改haproxy信息

查看当前权重

[root@haproxy ~]# echo "get weight webcluster/yu1" | socat stdio /var/lib/haproxy/stats
1 (initial 1)

[root@haproxy ~]# echo "get weight webcluster/yu2" | socat stdio /var/lib/haproxy/stats
1 (initial 1)

修改权重为4

[root@haproxy ~]# echo "set weight webcluster/yu1 4" | socat stdio /var/lib/haproxy/stats
Permission denied

像上面这样，如果直接修改，会产生报错，所以我们需要对socket进行授权

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
stats socket /var/lib/haproxy/stats mode 600 level admin

[root@haproxy ~]# rm -rf /var/lib/haproxy/*
[root@haproxy ~]# systemctl restart haproxy.service
[root@haproxy ~]# ll /var/lib/haproxy/
总用量 0
srw——- 1 root root 0 2月 24 19:28 stats

授权成功，然后执行权重更改

[root@haproxy ~]# echo "set weight webcluster/yu1 4" | socat stdio /var/lib/haproxy/stats

[root@haproxy ~]# echo "get weight webcluster/yu1" | socat stdio /var/lib/haproxy/stats
4 (initial 1)

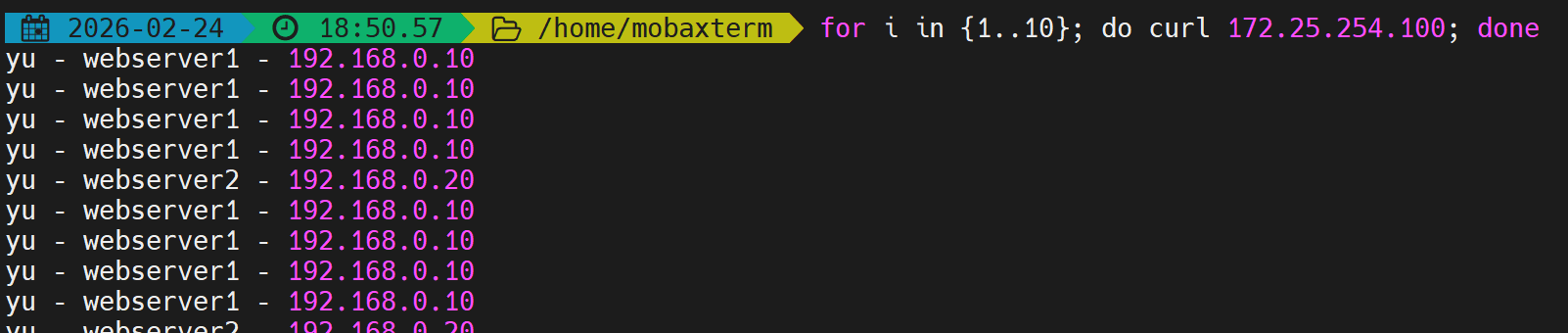

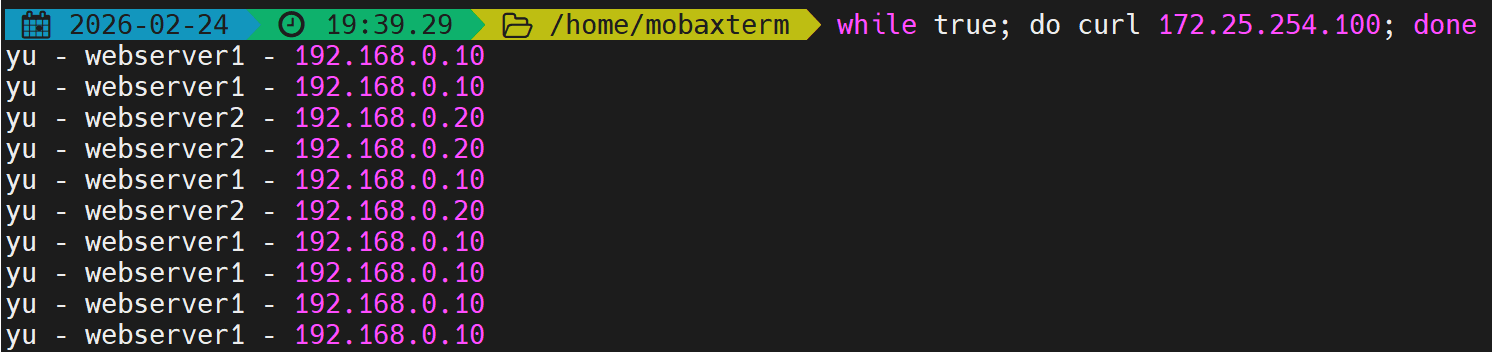

测试轮询效果（权重高者获得更多请求）

四、HAProxy调度算法

HAProxy通过balance关键字指定后端服务器的调度算法，可配置在listen或backend中。算法分为静态算法、动态算法和混合算法（可根据hash-type改变性质）。

4.1 静态算法

静态算法按照固定规则轮询，不关心后端实时负载，权重只能在配置中设置，运行时无法动态调整（只能设为0或100%）。

4.1.1 static-rr：基于权重的轮询

• 类似于LVS的wrr，按权重轮流分配。
• 不支持运行时动态调整权重。
• 实验验证：[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
  listen webcluster
  bind *:80
  balance static-rr
  server yu1 192.168.0.10:80 weight 2 check inter 3s fall 3 rise 5
  server yu2 192.168.0.20:80 weight 1 check inter 3s fall 3 rise 5

  [root@haproxy ~]# systemctl restart haproxy

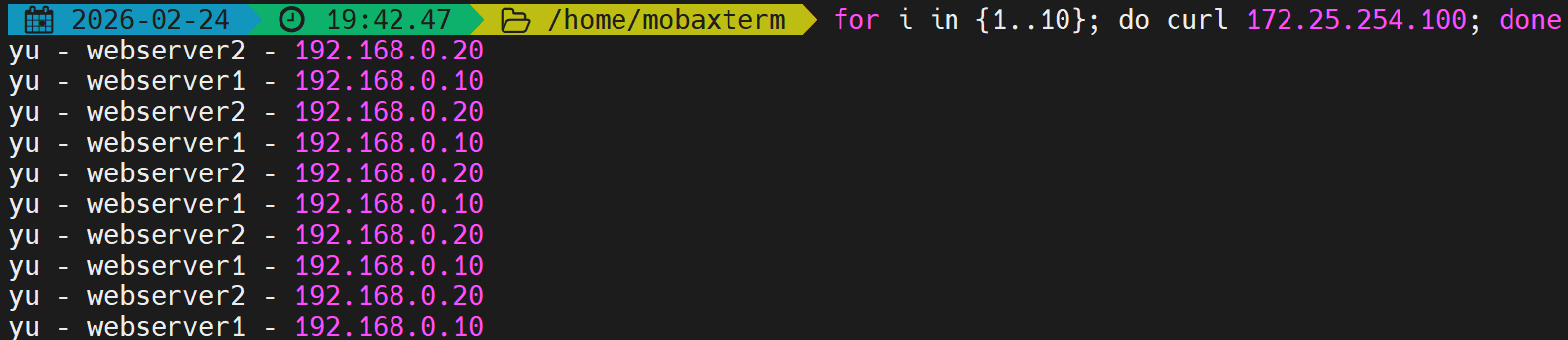

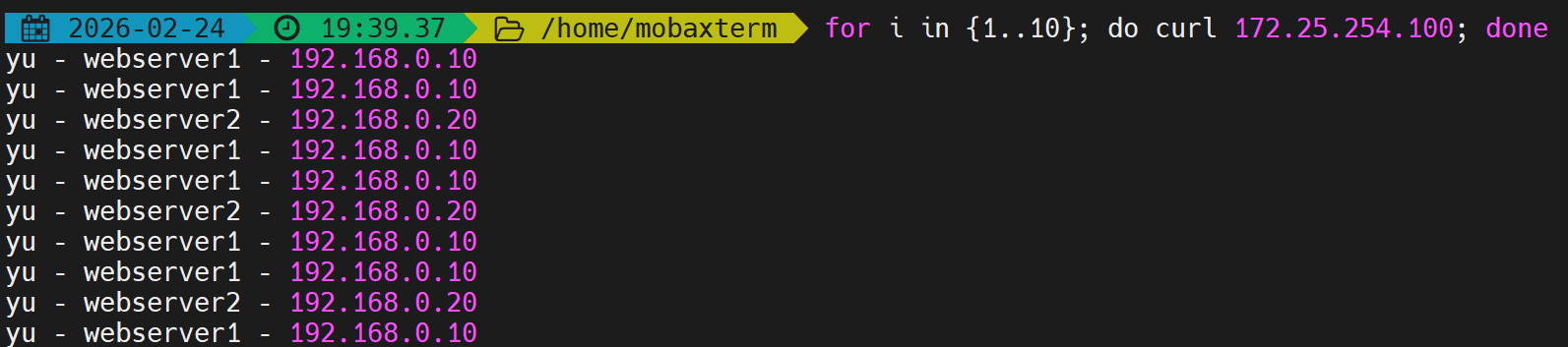

测试请求分布 检测是否支持热更新（不支持）

[root@haproxy ~]# echo "set weight webcluster/yu1 1" | socat stdio /var/lib/haproxy/stats
Backend is using a static LB algorithm and only accepts weights '0%' and '100%'.

4.1.2 first：优先调度第一个可用服务器

• 按服务器在配置中的顺序，只有当第一台的连接数达到maxconn上限后，新请求才会分配给下一台。
• 忽略权重，不支持动态调整。
• 实验验证：[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
  listen webcluster
  bind *:80
  balance first
  server yu1 192.168.0.10:80 maxconn 1 check inter 3s fall 3 rise 5
  server yu2 192.168.0.20:80 check inter 3s fall 3 rise 5

  [root@haproxy ~]# systemctl restart haproxy

  # 在一个终端持续访问，另一个终端也发起请求，观察何时出现第二台服务器
  # 当第一个连接未释放时（maxconn=1），第二个请求会转发到第二台

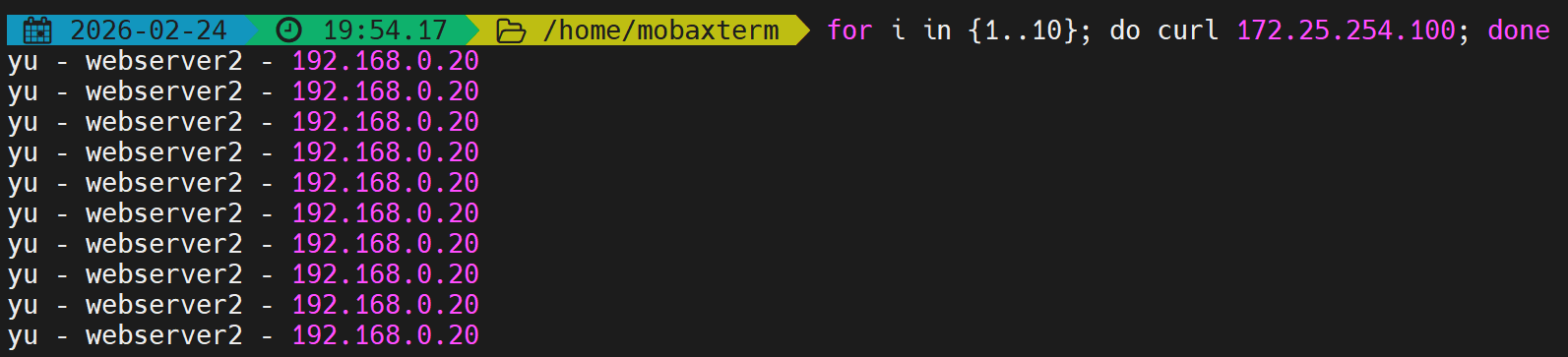

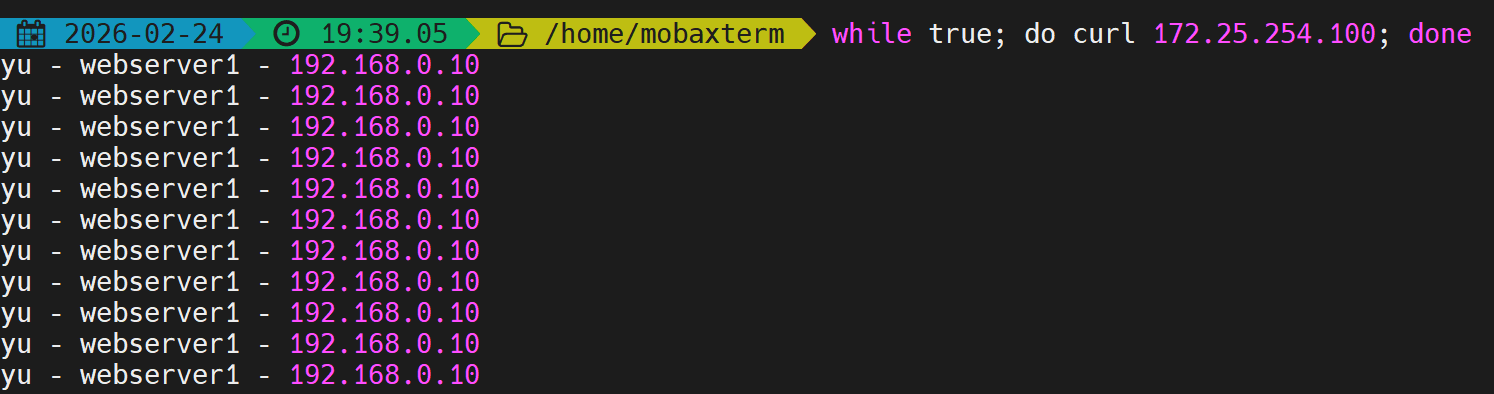

测试效果： 在一个shell中执行持续访问 在第二个shell中建立持续访问并观察

4.2 动态算法

动态算法根据后端实时负载（如连接数）进行调度，支持运行时调整权重和慢启动。

4.2.1 roundrobin（默认）

• 基于权重的轮询，支持权重动态调整，最多支持4095台后端服务器。
• 支持慢启动（新加入服务器逐渐增加转发数）。
• 实验验证：[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
  listen webcluster
  bind *:80
  balance roundrobin
  server yu1 192.168.0.10:80 weight 2 check inter 3s fall 3 rise 5
  server yu2 192.168.0.20:80 weight 1 check inter 3s fall 3 rise 5

  [root@haproxy ~]# systemctl restart haproxy

动态调整权重

[root@haproxy ~]# echo "set weight webcluster/yu1 1" | socat stdio /var/lib/haproxy/stats

[root@haproxy ~]# echo "get weight webcluster/yu1" | socat stdio /var/lib/haproxy/stats
1 (initial 2)

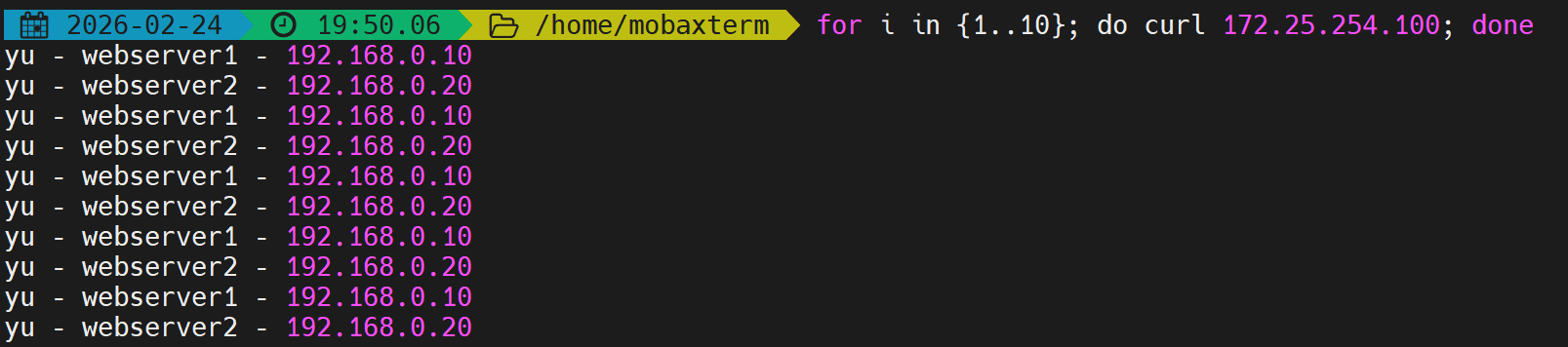

测试轮询效果（此时权重1:1，轮流）

4.2.2 leastconn

• 加权最少连接，优先将新请求分配给当前活动连接数最少的后端服务器。
• 适合长连接场景（如MySQL、Redis）。
• 实验验证：[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
  listen webcluster
  bind *:80
  balance leastconn
  server yu1 192.168.0.10:80 weight 1 check inter 3s fall 3 rise 5
  server yu2 192.168.0.20:80 weight 1 check inter 3s fall 3 rise 5

  [root@haproxy ~]# systemctl restart haproxy

测试结果与roundrobin类似，但在长连接场景下更均衡

4.3 混合算法（可静态可动态）

通过hash-type可改变算法性质：map-based（静态取模）或consistent（动态一致性哈希）。

4.3.1 source

• 基于源IP地址的哈希，确保同一源IP的请求始终发往同一后端服务器（会话保持）。
• 默认静态（map-based），可通过hash-type consistent变为动态一致性哈希。
• 实验：[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
  listen webcluster
  bind *:80
  balance source
  hash-type consistent # 启用动态一致性哈希;如果是默认静态算法，这个行不用写
  server yu1 192.168.0.10:80 weight 1 check inter 3s fall 3 rise 5
  server yu2 192.168.0.20:80 weight 1 check inter 3s fall 3 rise 5

  [root@haproxy ~]# systemctl restart haproxy

同一客户端多次请求始终指向同一后端

4.3.2 uri

• 对请求的URI（整个或左半部分）做哈希，适用于缓存服务器场景，确保相同URI请求到同一后端。
• 支持map-based（静态）和consistent（动态）。
• 实验：

# 在后端准备不同URI的内容
[root@webserver1 ~]# echo yu – RS1 – 192.168.0.10 > /var/www/html/index1.html
[root@webserver1 ~]# echo yu – RS1 – 192.168.0.10 > /var/www/html/index2.html
[root@webserver2 ~]# echo yu – RS2 – 192.168.0.20 > /var/www/html/index1.html
[root@webserver2 ~]# echo yu – RS2 – 192.168.0.20 > /var/www/html/index2.html

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster
bind *:80
balance uri
hash-type consistent
server yu1 192.168.0.10:80 weight 1 check inter 3s fall 3 rise 5
server yu2 192.168.0.20:80 weight 1 check inter 3s fall 3 rise 5

[root@haproxy ~]# systemctl restart haproxy

测试相同URI指向相同后端

4.3.3 url_param

• 对URL中指定参数的值做哈希，例如 ?name=lee，常用于追踪用户实现会话保持。
• 若参数不存在，则使用roundrobin。
• 实验：[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
  listen webcluster
  bind *:80
  balance url_param name
  hash-type consistent
  server yu1 192.168.0.10:80 weight 1 check inter 3s fall 3 rise 5
  server yu2 192.168.0.20:80 weight 1 check inter 3s fall 3 rise 5

  [root@haproxy ~]# systemctl restart haproxy

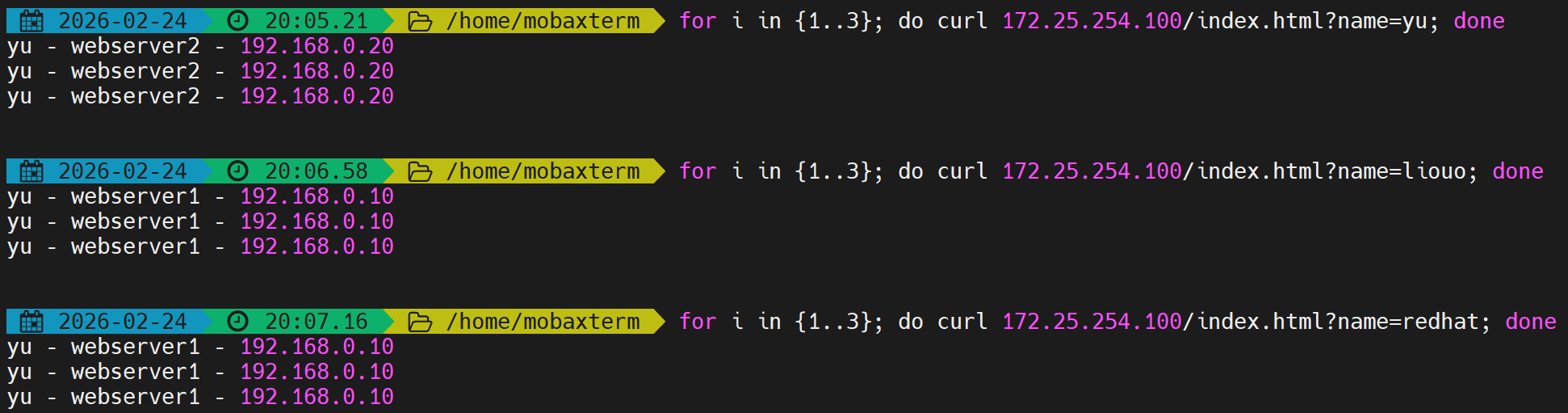

测试相同参数值指向同一后端

4.3.4 hdr

balance hdr()算法括号内可以填写的是HTTP请求头的字段名称。这个字段将作为哈希计算的依据，决定请求被分配到哪个后端服务器。 可以通过下面方式进行查询：

[root@haproxy ~]# curl -v 172.25.254.100
* Trying 172.25.254.100:80...
* Connected to 172.25.254.100 (172.25.254.100) port 80 (#0)
> GET / HTTP/1.1
> Host: 172.25.254.100
> User-Agent: curl/7.76.1
> Accept: */*
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 200 OK
< date: Tue, 24 Feb 2026 12:08:45 GMT
< server: Apache/2.4.62 (Red Hat Enterprise Linux)
< last-modified: Mon, 23 Feb 2026 13:55:24 GMT
< etag: "1f-64b7e1f5c6f05"
< accept-ranges: bytes
< content-length: 31
< content-type: text/html; charset=UTF-8
<
yu – webserver1 – 192.168.0.10
* Connection #0 to host 172.25.254.100 left intact

• 对HTTP请求头中指定字段的值做哈希，例如 User-Agent。
• 实验：[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
  listen webcluster
  bind *:80
  balance hdr(User-Agent)
  hash-type consistent
  server yu1 192.168.0.10:80 weight 1 check inter 3s fall 3 rise 5
  server yu2 192.168.0.20:80 weight 1 check inter 3s fall 3 rise 5

  [root@haproxy ~]# systemctl restart haproxy

测试相同User-Agent指向同一后端

4.4 算法总结

五、高级功能及配置

5.1 基于Cookie的会话保持

通过插入Cookie实现更精细的会话保持（同一浏览器访问同一后端），比源地址哈希更精准，但会增加Haproxy负载。

配置参数

• cookie <name> [ rewrite | insert | prefix ] [ indirect ] [ nocache ]
  • insert：插入新的Cookie。
  • indirect：如果客户端已有Cookie，则不再发送。
  • nocache：禁止中间缓存缓存Cookie。

实验配置

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster
bind *:80
balance roundrobin
hash-type consistent
cookie WEBCOOKIE insert nocache indirect
server yu1 192.168.0.10:80 cookie web1 check inter 3s fall 3 rise 5 weight 1
server yu2 192.168.0.20:80 cookie web2 check inter 3s fall 3 rise 5 weight 1

[root@haproxy ~]# systemctl restart haproxy

验证

• 首次访问时，响应头中包含Set-Cookie: WEBCOOKIE=web1，后续请求携带此Cookie会被定向到相同后端。
• 使用不同浏览器测试，各自保持会话。

5.2 HAProxy状态页

提供Web界面查看HAProxy的运行状态和后端服务器健康情况。

配置参数

• stats enable：启用状态页。
• stats uri <prefix>：自定义URI，默认为/haproxy?stats。
• stats auth <user>:<passwd>：认证信息。
• stats refresh <delay>：自动刷新间隔。
• stats admin { if | unless } <cond>：启用管理功能（可在线上下线服务器）。

实验配置

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen stats
mode http
bind 0.0.0.0:4321
stats enable
log global
# stats refresh
stats uri /stats
stats auth yu:yu

[root@haproxy ~]# systemctl restart haproxy.service

访问 http://172.25.254.100:4321/stats，输入用户名密码即可查看。 开启自动刷新

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen stats
mode http
bind 0.0.0.0:4321
stats enable
log global
stats refresh 1
stats uri /status
stats auth yu:yu
[root@haproxy ~]# systemctl restart haproxy.service

模拟设备下线

[root@webserver1 ~]# systemctl stop httpd

状态页信息解读

• pid/uptime：进程ID和运行时间。
• active UP/backup UP：在线服务器状态。
• session rate/sessions：连接速率和总连接数。
• 可在此页面手动禁用/启用后端服务器（若启用stats admin）。

5.3 IP透传

使后端服务器能记录客户端的真实IP，而非HAProxy的IP。

5.3.1 七层IP透传

HAProxy在转发HTTP请求时添加X-Forwarded-For头部。

• 实验环境

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster
bind *:80
# mode http
balance roundrobin
server yu1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
server yu2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1
[root@haproxy ~]# systemctl restart haproxy.service

测试环境

• 配置：

# RS主机中默认是不开启透传功能
[root@webserver2 ~]# cat /etc/httpd/logs/access_log
192.168.0.100 – – [24/Feb/2026:21:51:51 +0800] "GET / HTTP/1.1" 200 31 "-" "curl/8.4.0"

# 开启IP透传方式
[root@webserver2 ~]# vim /etc/httpd/conf/httpd.conf
201 LogFormat "%h %l %u %t \\"%r\\" %>s %b \\"%{X-Forwarded-For}i\\" \\"%{Referer}i\\" \\"%{User-Agent}i \\"" combined

• 测试： 访问HAProxy后，查看后端Apache日志，可以看到X-Forwarded-For记录了客户端真实IP（这里是172.25.254.1）。

5.3.2 四层IP透传（PROXY protocol）

四层模式下，通过PROXY protocol传递客户端IP。

• 环境设置

[root@webserver1 ~]# systemctl disable –now httpd.service
Removed "/etc/systemd/system/multi-user.target.wants/httpd.service".
[root@webserver2 ~]# systemctl disable –now httpd.service
Removed "/etc/systemd/system/multi-user.target.wants/httpd.service".

• 部署nginx

[root@webserver1 ~]# dnf install nginx -y
[root@webserver1 ~]# echo yu – RS1 – 192.168.0.10 > /usr/share/nginx/html/index.html
[root@webserver1 ~]# systemctl enable –now nginx
Created symlink /etc/systemd/system/multi-user.target.wants/nginx.service → /usr/lib/systemd/system/nginx.service.

[root@webserver2 ~]# dnf install nginx -y
[root@webserver2 ~]# echo yu – RS2 – 192.168.0.20 > /usr/share/nginx/html/index.html
[root@webserver2 ~]# systemctl enable –now nginx
Created symlink /etc/systemd/system/multi-user.target.wants/nginx.service → /usr/lib/systemd/system/nginx.service.

• 测环境
• 后端Nginx配置：

[root@webserver1 ~]# vim /etc/nginx/nginx.conf
server {
listen 80 proxy_protocol;#启用四层访问控制
listen [::]:80;
server_name _;
root /usr/share/nginx/html;

# Load configuration files for the default server block.
include /etc/nginx/default.d/*.conf;

error_page 404 /404.html;
location = /404.html {
}

[root@webserver2 ~]# vim /etc/nginx/nginx.conf
server {
listen 80 proxy_protocol;#启用四层访问控制
listen [::]:80;
server_name _;
root /usr/share/nginx/html;

# Load configuration files for the default server block.
include /etc/nginx/default.d/*.conf;

error_page 404 /404.html;
location = /404.html {
}

[root@webserver1 ~]# systemctl restart nginx.service
[root@webserver2 ~]# systemctl restart nginx.service

• 测试 出现上述报错标识nginx只支持四层访问

• HAProxy配置：

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster
bind *:80
mode tcp
balance roundrobin
server yu1 192.168.0.10:80 send-proxy check inter 3s fall 3 rise 5 weight 1
server yu2 192.168.0.20:80 send-proxy check inter 3s fall 3 rise 5 weight 1

[root@haproxy ~]# systemctl restart haproxy.service

• 测试
• 设置四层IP透传
  • 实验步骤：
• 在后端安装Nginx并配置proxy_protocol。
• 修改HAProxy为mode tcp并添加send-proxy。
• 访问测试，后端Nginx日志中通过$proxy_protocol_addr变量记录真实IP。

# webserver1与webserver2一致
[root@webserver1 ~]# vim /etc/nginx/nginx.conf
http {
log_format main '$remote_addr – $remote_user [$time_local] "$request" '
'"$proxy_protocol_addr"'
'$status $body_bytes_sent "$http_referer" '
'"$http_user_agent" "$http_x_forwarded_for"';

• 注意：启用四层透传后，后端只能接受PROXY protocol连接，无法直接通过普通HTTP访问。

六、Haproxy的四层负载均衡

6.1 环境设定

webserver2设定与webserver1类似，这里以webserver1为例

[root@webserver1 ~]# dnf install mariadb-server mariadb -y
[root@webserver1 ~]# vim /etc/my.cnf.d/mariadb-server.cnf
[mysqld]
server_id=10 #webserver2设置server_id=20
datadir=/var/lib/mysql
socket=/var/lib/mysql/mysql.sock
log-error=/var/log/mariadb/mariadb.log
pid-file=/run/mariadb/mariadb.pid

[root@webserver1 ~]# systemctl restart mariadb.service
[root@webserver1 ~]# mysql
Welcome to the MariaDB monitor. Commands end with ; or \\g.
Your MariaDB connection id is 3
Server version: 10.5.27-MariaDB MariaDB Server

Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others.

Type 'help;' or '\\h' for help. Type '\\c' to clear the current input statement.

MariaDB [(none)]> create user 'yu'@'%' identified by 'yu';
Query OK, 0 rows affected (0.001 sec)

MariaDB [(none)]> grant all on *.* to 'yu'@'%';
Query OK, 0 rows affected (0.001 sec)

基础测试

• 四层负载操作

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen mariadbcluster
bind *:6663
mode tcp
balance roundrobin
server yu1 192.168.0.10:3306 check inter 3s fall 3 rise 5 weight 1
server yu2 192.168.0.20:3306 check inter 3s fall 3 rise 5 weight 1

[root@haproxy ~]# systemctl restart haproxy.service
[root@haproxy ~]# netstat -lntupae | grep haproxy
tcp 0 0 0.0.0.0:6663 0.0.0.0:* LISTEN 0 65741 3073/haproxy
tcp 0 0 0.0.0.0:4321 0.0.0.0:* LISTEN 0 65742 3073/haproxy
tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 0 65740 3073/haproxy

• 测试 在测试机上安装mysql包

6.2 设置backup参数

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen mariadbcluster
bind *:6663
mode tcp
balance roundrobin
server yu1 192.168.0.10:3306 check inter 3s fall 3 rise 5 weight 1
server yu2 192.168.0.20:3306 check inter 3s fall 3 rise 5 weight 1 backup
[root@haproxy ~]# systemctl restart haproxy.service

• 测试

关闭10的mariadb并等待1分钟

[root@webserver1 ~]# systemctl stop mariadb.service

测试

HAProxy支持对TCP协议的应用做负载均衡，如MySQL、Redis、Memcached等。 （补充） 连接到六、负载均衡配置 与七层类似，只需将mode设为tcp。

MySQL负载均衡

七、自定义Haproxy错误界面

• 将错误页面保存为HTTP格式文件，通过errorfile指定。
• 支持错误码：200,400,403,405,408,425,429,500,502,503,504。

7.1 sorryserver的设定

Sorry Server（备用服务器） 当所有业务服务器都宕机时，提供一个友好的临时页面。 正常的所有服务器如果出现宕机，那么客户将被定向到指定的主机中，这个当业务主机出问题时被临时访问的主机叫做sorryserver

[root@haproxy ~]# vim /etc/httpd/conf/httpd.conf
[root@haproxy ~]# systemctl enable –now httpd
Created symlink /etc/systemd/system/multi-user.target.wants/httpd.service → /usr/lib/systemd/system/httpd.service.
[root@haproxy ~]# echo "This is a page for sorryserver!" > /var/www/html/index.html

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster
bind *:80
mode tcp
balance roundrobin
server yu1 192.168.0.10:80 send-proxy check inter 3s fall 3 rise 5 weight 1
server yu2 192.168.0.20:80 send-proxy check inter 3s fall 3 rise 5 weight 1
server sorrypage 192.168.0.100:8080 backup
[root@haproxy ~]# systemctl restart haproxy.service

测试，第一次显示1和2轮询；停止webserver1上的nginx服务，第二次测试只有2；最后关闭webserver2上的nginx服务，显示sorrypage页面。

7.2 自定义错误页面

当所有主机包括sorryserver都宕机了，那么haproxy会提供一个默认访问的错误页面，这个错误页面跟报错代码有关，这个页面可以通过定义来进行设置

[root@haproxy ~]# mkdir -p /errorpage/html/
[root@haproxy ~]# vim /errorpage/html/503.http
HTTP/1.0 503 Service Unavailable
Cache-Control: no-cache
Connection: close
Content-Type: text/html

<html>
<body>
<h1>服务暂时不可用 (503)</h1>
<p>所有后端服务器都挂了，请稍后再试。</p>
</body>
</html>

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
defaults
mode http
log global
option httplog
option dontlognull
option http-server-close
option forwardfor except 127.0.0.0/8
option redispatch
retries 3
timeout http-request 10s
timeout queue 1m
timeout connect 10s
timeout client 1m
timeout server 1m
timeout http-keep-alive 10s
timeout check 10s
maxconn 3000
errorfile 503 /errorpage/html/503.http#error 页面
[root@haproxy ~]# systemctl restart haproxy.service

#测试
[Administrator.DESKTOP-VJ307M3] ➤ curl 172.25.254.100
<html>
<body>
<h1>服务暂时不可用 (503)</h1>
<p>所有后端服务器都挂了，请稍后再试。</p>
</body>
</html>

7.3 3.从定向错误到指定网站

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
defaults
mode http
log global
option httplog
option dontlognull
option http-server-close
option forwardfor except 127.0.0.0/8
option redispatch
retries 3
timeout http-request 10s
timeout queue 1m
timeout connect 10s
timeout client 1m
timeout server 1m
timeout http-keep-alive 10s
timeout check 10s
maxconn 3000
errorloc 503 http://www.baidu.com#error 页面
[root@haproxy ~]# systemctl restart haproxy.service

八、ACL访问控制

ACL（Access Control List）用于根据请求内容进行条件匹配，然后执行相应操作（如选择后端、拒绝请求、重定向等）。

8.1 ACL语法

acl <aclname> <criterion> [flags] [operator] <value>

• aclname：自定义名称，区分大小写。
• criterion：匹配条件，如hdr_dom(host)、path_beg、src等。
• flags：-i忽略大小写，-m指定匹配方法。
• operator：整数比较（eq、ge等）或字符串匹配。
• value：匹配的值。

8.2 常用匹配条件

8.3 ACL实验示例

8.3.1 基于域名匹配

frontend webcluster
bind *:80
mode http

acl domain_com hdr_end(host) -i .com
use_backend webserver-80-web1 if domain_com
default_backend webserver-80-web2

backend webserver-80-web1
server web1 192.168.0.10:80 check

backend webserver-80-web2
server web2 192.168.0.20:80 check

• 测试：访问www.yu.com → 10，访问www.yu.org → 20。

8.3.2 基于路径匹配

acl path_static path_end -i .jpg .png .css .js
acl path_php path_end -i .php
use_backend static_host if path_static
use_backend php_host if path_php

8.3.3 基于源IP的黑白名单

acl blacklist src 172.25.254.1
http-request deny if blacklist

# 白名单
acl whitelist src 172.25.254.10
http-request allow if whitelist
http-request deny

8.3.4 基于浏览器类型

acl bad_browser hdr_sub(User-Agent) -i curl wget
http-request deny if bad_browser

8.4 多个ACL的组合

• 与：默认，if acl1 acl2 需同时满足。
• 或：使用or或||，如if acl1 or acl2。
• 非：使用!，如if ! acl1。

九、ACL访问控制进阶实验

9.1 域名匹配与默认后端

结合多个ACL实现基于域名的分流，并设置默认后端。

• 配置

frontend webcluster
bind *:80
mode http

acl is_com hdr_end(host) -i .com
acl is_bbs hdr_beg(host) -i bbs.

use_backend bbs_servers if is_bbs
use_backend com_servers if is_com
default_backend default_servers

backend bbs_servers
server bbs1 192.168.0.10:80 check

backend com_servers
server com1 192.168.0.20:80 check

backend default_servers
server default1 192.168.0.10:80 check

9.2 路径匹配实现动静分离

frontend webcluster
bind *:80
mode http

acl static_path path_end -i .jpg .png .css .js
acl static_path path_beg -i /static/ /images/
acl api_path path_beg -i /api/

use_backend static_servers if static_path
use_backend api_servers if api_path
default_backend dynamic_servers

9.3 基于浏览器类型的访问控制

acl bad_browser hdr_sub(User-Agent) -i curl wget
http-request deny if bad_browser

9.4 基于源IP的访问控制

acl internal src 192.168.0.0/24
http-request allow if internal
http-request deny

9.5 复杂组合

acl valid_method method GET HEAD
acl valid_ua hdr_sub(User-Agent) -i Mozilla
acl valid_ip src 172.25.254.0/24
http-request deny if ! valid_method or ! valid_ua or ! valid_ip

十、HAProxy HTTPS实现（全站加密）

HAProxy可以作为SSL终端，处理来自客户端的HTTPS请求，然后以HTTP转发给后端，减轻后端SSL压力。

10.1 制作自签名证书

[root@haproxy ~]# mkdir /etc/haproxy/certs
[root@haproxy ~]# openssl req -newkey rsa:2048 -nodes -sha256 \\
-keyout /etc/haproxy/certs/timinglee.org.key \\
-x509 -days 365 \\
-out /etc/haproxy/certs/timinglee.org.crt
# 填写证书信息（CN可设为域名）
[root@haproxy ~]# cat /etc/haproxy/certs/timinglee.org.{key,crt} > /etc/haproxy/certs/timinglee.pem

10.2 配置HTTPS前端

frontend http-in
bind *:80
redirect scheme https if !{ ssl_fc } # 将HTTP重定向到HTTPS

frontend https-in
bind *:443 ssl crt /etc/haproxy/certs/timinglee.pem
mode http
default_backend webcluster

backend webcluster
mode http
balance roundrobin
server web1 192.168.0.10:80 check
server web2 192.168.0.20:80 check

10.3 测试

# 访问HTTP自动跳转到HTTPS
[Administrator.DESKTOP-VJ307M3] ➤ curl -k -L http://172.25.254.100
# 直接HTTPS访问
[Administrator.DESKTOP-VJ307M3] ➤ curl -k https://172.25.254.100

• -k选项忽略自签名证书验证。

十一、总结

11.1学习总结

通过以上理论与实践结合的学习，我们掌握了：

11.2 实验过程中遇到的问题与解决方法

1. 环境配置阶段

双网卡配置后网络不通？

• 现象：配置完 eth0 和 eth1 后，无法从外网访问 haproxy。
• 原因：未开启内核路由转发。
• 解决：echo net.ipv4.ip_forward=1 > /etc/sysctl.conf
  sysctl -p

2. Haproxy 安装与基础配置

配置文件语法错误导致服务启动失败

• 现象：systemctl restart haproxy.service 失败
  journalctl -xe 提示 unknown keyword
• 原因：手误将 fall 写成 dall，或参数写错位置（如在 defaults 中写 nbproc）。
• 解决：
  • 使用 systemctl status haproxy.service 查看具体错误行。
  • 修正拼写错误，确保参数写在正确的作用域（全局 / defaults / listen / backend）。

3. 日志配置问题

haproxy 日志未发送到远程主机

• 现象：/var/log/messages 中无 haproxy 日志。
• 原因：远程主机未开启 UDP 514 端口接收日志。
• 解决：# 在 webserver1 上启用 rsyslog UDP 模块
  vim /etc/rsyslog.conf
  取消注释：
  module(load="imudp")
  input(type="imudp" port="514")
  systemctl restart rsyslog

4.多进程与多线程配置冲突

同时启用 nbproc 和 nbthread 导致冲突

• 现象：haproxy 启动失败，提示配置不合法。
• 原因：多进程与多线程不能同时启用。
• 解决：注释掉 nbproc，只保留 nbthread。

5. socat 热更新权限问题

使用 socat 修改权重时提示 Permission denied

• 现象：echo "set weight webcluster/haha 2" | socat stdio /var/lib/haproxy/stats
  Permission denied
• 原因：socket 文件权限不足，未授权 admin 级别。
• 解决：vim /etc/haproxy/haproxy.cfg
  stats socket /var/lib/haproxy/stats mode 600 level admin
  rm -rf /var/lib/haproxy/*
  systemctl restart haproxy

6. 算法实验中的问题

（1） static-rr 不支持动态权重修改

• 现象：使用 set weight 修改权重失败。
• 原因：static-rr 是静态算法，不支持动态调整。
• 解决：改用动态算法如 roundrobin。

（2） first 算法下高并发测试未触发备用服务器

• 现象：即使 maxconn=1，仍一直访问同一台。
• 原因：first 会优先使用第一个服务器直到满载，测试并发数不足。
• 解决：开启多个终端同时压测，触发备用服务器。

7. IP 透传配置问题

七层透传后日志仍显示 haproxy IP

• 现象：后端日志中 %h 仍为 192.168.0.100。
• 原因：未修改 httpd 的 LogFormat，未开启 option forwardfor。
• 解决：# haproxy 配置
  option forwardfor except 127.0.0.0/8

  # httpd 配置
  LogFormat "%h %l %u %t \\"%r\\" %>s %b \\"%{X-Forwarded-For}i\\" …" combined

四层透传后 nginx 报 502

• 现象：启用 send-proxy 后 nginx 返回 502。
• 原因：nginx 未开启 proxy_protocol 支持。
• 解决：listen 80 proxy_protocol;
  log_format main '$proxy_protocol_addr – …';

8. ACL 访问控制问题

黑名单未生效

• 现象：即使写了 http-request deny if invalid_src，仍可访问。
• 原因：ACL 定义写在了 use_backend 之后，未提前匹配。
• 解决：将 ACL 和 http-request deny 放在 use_backend 之前。

9. 全站加密问题

证书生成后 haproxy 无法启动

• 现象：启动失败，提示 no certificate found。
• 原因：未将 .key 和 .crt 合并为 .pem 文件。
• 解决：cat timinglee.org.key timinglee.org.crt > timinglee.pem

HTTP 跳转 HTTPS 未生效

• 现象：访问 http:// 仍返回 200，未跳转。
• 原因：未在 frontend 中配置 redirect scheme https。
• 解决：frontend webcluster-http
  bind *:80
  redirect scheme https if !{ ssl_fc }

11.3 排错技巧总结

• 使用 systemctl status haproxy.service 查看错误行。
• 使用 journalctl -xeu haproxy.service 查看详细日志。
• 配置文件修改后务必用 haproxy -f /etc/haproxy/haproxy.cfg -c 检查语法。
• 多进程/多线程、socket 权限、日志格式等问题是常见陷阱，需重点关注。

通过以上排查思路，绝大部分实验问题都能得到解决。建议大家在实验过程中记录每一步的输出，便于回溯定位。如果在实验过程中遇到任何技术问题或操作困惑，欢迎在文章下方的评论区留言交流~ 大家一起讨论~ 对于文章中可能存在的技术性错误、表述不清的内容或需要改进的部分，欢迎大家批评指正~ 期待与大家共同进步！
