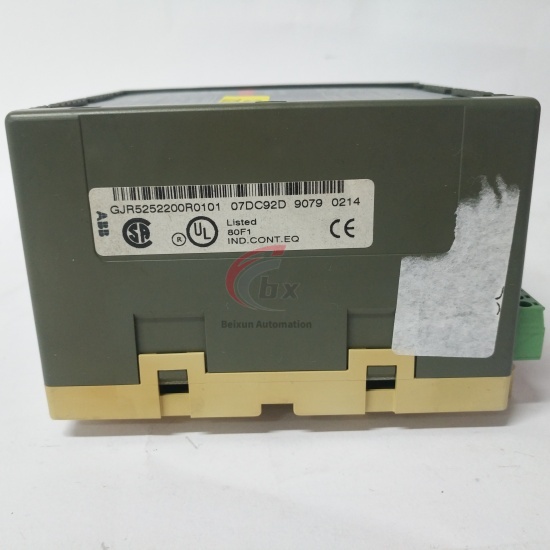

网硕互联帮助中心07DC92D GJR5252200R0101是瑞士ABB公司旗下工业级数字可配置输入/输出模块，隶属于ABB07DC系列，同时属于ABB Advant Controller系列（Advant Controller 31子系列），是工业自动化系统、DCS分布式控制系统、PLC控制系统的核心信号采集与控制组件及原厂备件。该产品适配ABB各类自动化系统、AC500系列PLC、CS31系统总线，可无缝对接工业传感器、执行器、指示灯等各类数字量设备，核心功能是实现数字信号的采集、输出与隔离，32个I/O通道分4组独立可配置，可根据现场需求灵活设置为输入或输出通道，搭建控制系统与现场设备之间的信号传输桥梁。产品采用标准化模块化设计，集成完善的故障诊断、LED状态指示及电磁干扰防护功能，工业级加固封装，材质为高质量工业阻燃板材，符合CE、UL等认证标准，支持CS31系统总线无缝连接，电气隔离设计提升运行安全性，紧凑结构适配空间受限的工业场景，支持DIN导轨安装，可在严苛工业环境中长期稳定运行，广泛应用于各类工业自动化及过程控制场景，是ABB工业自动化解决方案中的重要组成部分。
具体参数
品牌 ABB（瑞士）
产品系列 ABB07DC系列、ABB Advant Controller系列（Advant Controller 31子系列）
产品类型 工业级数字可配置I/O模块、数字输入/输出模块、工业控制原厂备件
型号 ABB07DC92D GJR5252200R0101
原产国 瑞士（部分批次为德国、美国，均为ABB原厂生产）
适配设备 ABB自动化系统、ABB AC500系列PLC、CS31系统总线、工业传感器、执行器、指示灯、DCS分布式控制系统
处理器 专用工业级信号处理芯片
工作电源 24VDC
额定功耗 ≤5W
I/O点数 32点，可配置数字输入/输出通道
通道配置 32个可组态DI/DO通道，分4组独立配置
输出电流 每通道0.5A
输出电压 24VDC
通信协议 Modbus TCP/IP、以太网协议、CS31系统总线协议
通信接口 以太网接口、串行通信接口、CS31系统总线接口
处理速度 550μs
保护类型 电磁干扰防护、电气隔离保护、过流保护、欠压保护
工作温度范围 -5℃至55℃
存储温度范围 -25℃至75℃
相对湿度 5%至95%，无冷凝
防护等级 IP20
物理尺寸 120mm×90mm×75mm（长×宽×高）
物理重量 约0.3kg
安装方式 DIN导轨安装（适配TH 35-15、TH 35-7.5规格导轨）
特殊功能 通道可配置、电气隔离、LED状态指示、故障诊断、CS31总线适配、模块化集成
产品材质 高质量工业阻燃板材
加工定制 否
认证标准 CE、UL、SAA、DNV、LR、RINA、RMRS
质保期限 12个月
产品性能
适配ABB AC500系列PLC、CS31系统总线及各类自动化设备，24VDC稳定供电，ABB07DC92D GJR5252200R0101作为ABB原厂备件，体积紧凑、安装便捷，32个可配置通道可灵活适配不同现场需求，替换便捷，可快速恢复系统信号采集与控制功能，保障工业自动化系统连续运行。
搭载专用工业级信号处理芯片，处理速度快，通道独立可配置设计灵活性强，可根据现场需求将32个通道分4组设置为输入或输出通道，每通道0.5A输出电流可稳定驱动各类执行器、指示灯，满足多样化工业控制信号传输需求。
支持CS31系统总线及多种主流工业通信协议与接口，可与ABB及第三方工业控制设备无缝集成，实现数据高速同步交换，电气隔离与多重防护设计提升抗干扰能力，可有效抵御工业现场复杂干扰，运行安全可靠。
工业级阻燃材质加固封装，宽温环境适应性强，可在-5℃至55℃工业环境中长期稳定运行，防护等级达IP20，适配多粉尘、高干扰的严苛工业场景，关键部件经过严格筛选，符合多项国际认证标准，使用寿命长。
具备完善的故障诊断与LED状态指示功能，可实时反馈模块及通道运行异常，便于运维人员快速定位问题、排查故障，模块化设计便于系统扩展与维护，无需大幅改动现有控制系统即可完成扩容，适配不同规模工业控制场景需求。
应用领域
电力行业
石油天然气行业
化工行业
冶金行业
制造业
矿业行业
水处理行业
制药行业
食品行业
工业自动化领域
过程控制领域
基础设施控制领域
同系列型号
ABB 07DC91D GJR5252200R0102
ABB 07DC93D GJR5252200R0103
ABB 07DC94D GJR5252200R0104
ABB 07DC95D GJR5252200R0105
ABB 07DC96D GJR5252200R0106
