网硕互联帮助中心在Abaqus软件使用过程中，难免会遇到某些特殊情况导致分析突然终止。特别是对于耗时较多的大型模型，若由于计算机断电等原因造成分析终止，则是非常大的损失。Abaqus提供了重启动分析功能来应对这种突发情况，此外，重启动分析功能也可用于其他情形。
在Abaqus中，重启动分析功能主要是通过在分析过程中生成重启动文件实现，重启动文件可用于：
1）重启动在分析过程中终止的分析，包括：
a. 分析作业达到分析步指定的最大增量数导致程序终止；
b. 分析过程中磁盘空间不足或计算机故障导致程序终止；
c. 分析作业不收敛导致程序终止；
d. 分析过程中发现需要修改如载荷、输出等信息。
2）在Abaqus/Standard和Abaqus/Explicit之间传递数据。
本文通过加载-卸载分析案例，展示Abaqus中如何使用重启动分析。
0. 模型简介
如图1所示的支架模型，左端固定，后端放松Y向平动自由度。在支架顶面施加压力载荷后撤除载荷，观察在加载-卸载过程中，模型的变形情况。对于该模型模拟可使用多分析步或重启动分析实现，本文使用重启动分析策略。
重启动可简单分为两个过程，一是重启动数据的输出，二是重启动数据的读取。在该案例中为实现重启动分析，需要在加载过程中输出重启动数据，在卸载过程读取重启动数据。
图1 模型示意图
1. 加载过程
1.1 重启动数据输出设置
加载过程中输出重启动数据，可在Step分析步模块，通过主菜单 -> Output -> Restart Requests进入重启动输出设置界面，本案例设置如图2所示。
图2 重启动输出请求设置界面
其中，Step-1_ApplyLoad是加载过程的分析步名称。Frequency是控制重启动数据写出的频率；Intervals是按照固定的时间间隔输出；Overlay则是仅输出最后一个增量步的重启动数据；Time Marks表示在精确的时间节点输出重启动数据。
其他前处理设置与常规静力学分析设置一致。
1.2 计算结果

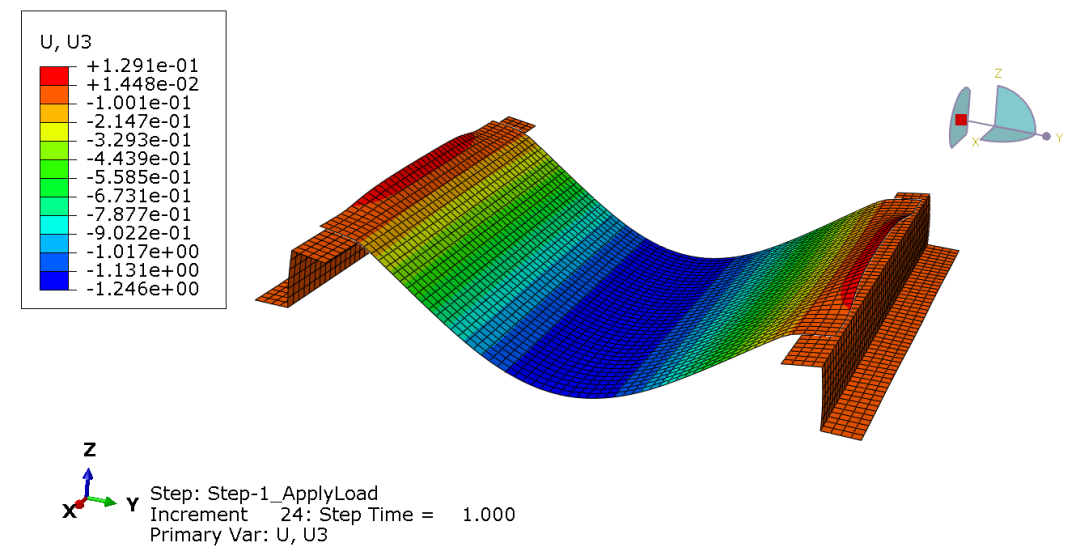

加载过程结束时，模型Z向位移云图如图3所示。
图3 加载过程结束时，U3位移云图

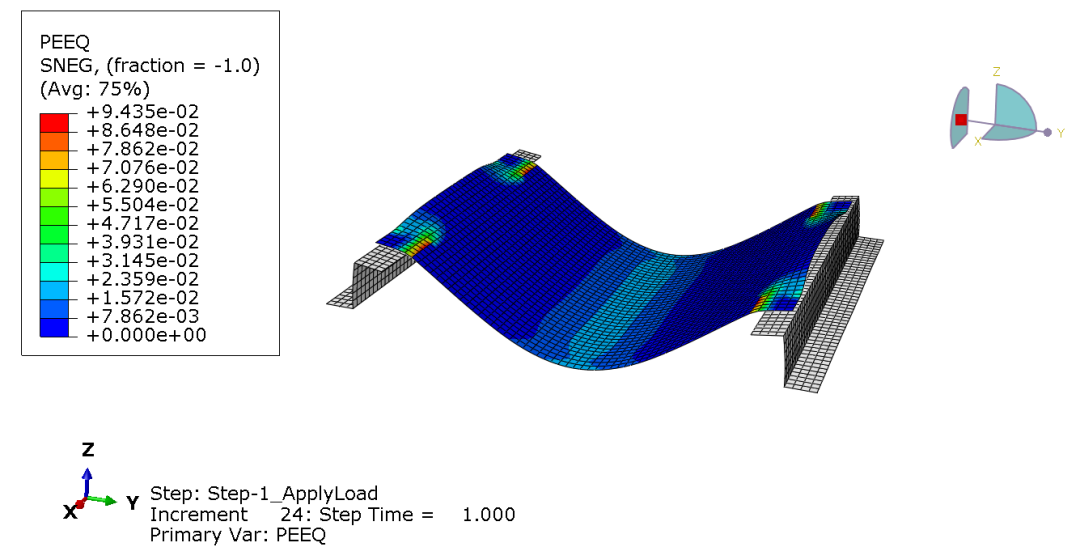

加载过程结束时，模型中出现了塑性变形。
图4 加载过程结束时，PEEQ塑性应变云图
2. 卸载过程
2.1 重启动数据读取设置
获得重启动输出数据后，则可进行后续分析。

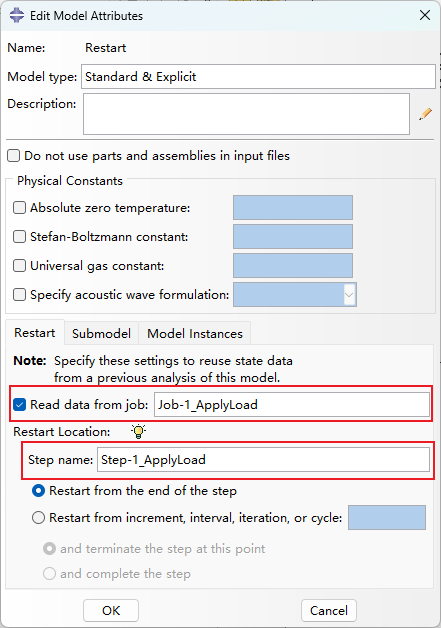

复制加载过程模拟模型并命名为Restart，通过主菜单 -> Model -> Edit Attributes打开Restart模型的Edit Model Atgtributes对话框进行重启动数据读取设置。需要在Restart栏下设置两项：1）Read data from job：输入模拟加载过程创建的Job的名称；2）Step name：输入加载过程的分析步名称。
图5 读取重启动数据设置
2.2 卸载过程设置

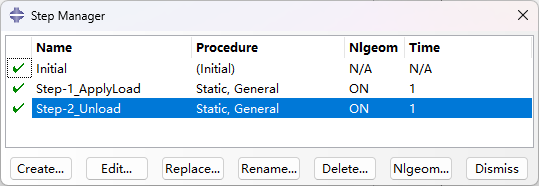

在复制的Restart模型中已存在加载过程的分析步，需要创建卸载过程分析步。如图6所示。
图6 创建卸载过程分析步
卸载即撤除载荷，因此需在Step模块，将压力载荷状态改为Deactivated。
图7 撤除卸载过程的载荷
2.3 计算结果

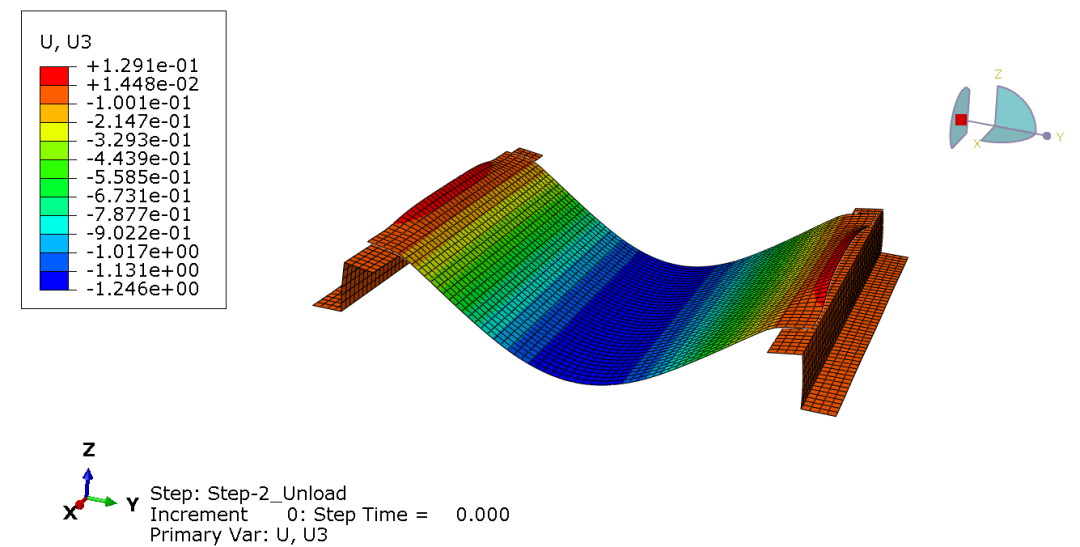

如图8所示，在卸载过程开始，即Step Time=0时，模型的变形状态即是加载过程的最终状态（见图3）。
图8 卸载过程初始状态U3位移云图

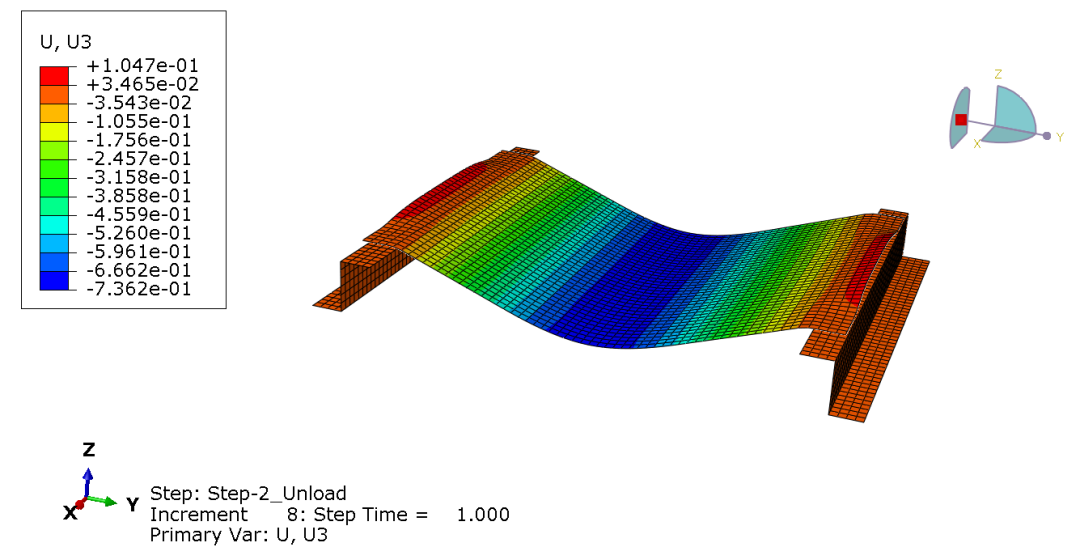

如图9所示，在卸载过程结束时，Z向位移由加载过程结束时的-1.246 in，减小为-0.7362 in。载荷撤除后，结构仍有变形主要是由于在加载过程中，结构产生了塑性变形，塑性变形是永久的，不可恢复的。可使用重启动分析进行金属回弹分析。
图9 卸载过程结束时，U3位移云图
