opencv计算机视觉--光流估计&视频读取方法

一、光流估计概念

光流（Optical Flow） 是计算机视觉中用于描述图像中像素点运动模式的技术。它基于以下两个基本假设：

光流估计的核心思想是：在视频序列中，通过分析相邻帧之间像素强度的变化来估计像素的运动速度和方向。

二、函数详解

1. cv2.goodFeaturesToTrack() – Shi-Tomasi角点检测

用于在图像中检测角点（特征点），这些点适合进行光流跟踪。

参数说明：

p0 = cv2.goodFeaturesToTrack(image=old_gray, mask=None, **feature_params)

• image：输入的单通道灰度图像

• maxCorners=100：返回的最大角点数量（≤0表示无限制）

• qualityLevel=0.3：角点质量阈值（0-1之间），值越大检测到的角点质量越高但数量越少

• minDistance=7：角点之间的最小欧氏距离（像素），避免角点过于密集

• mask=None：可选掩码，指定检测区域

• blockSize=3（默认）：计算角点时考虑的邻域大小

• useHarrisDetector=False（默认）：是否使用Harris角点检测器（False表示使用Shi-Tomasi）

返回值：

• 角点坐标数组，形状为(n, 1, 2)

2. cv2.calcOpticalFlowPyrLK() – Lucas-Kanade金字塔光流法

这是代码中核心的光流计算函数，使用金字塔Lucas-Kanade方法。

函数原型：

p1, st, err = cv2.calcOpticalFlowPyrLK(
prevImg=old_gray,
nextImg=frame_gray,
prevPts=p0,
nextPts=None,
**lk_params
)

参数详细说明：

输入参数：

• prevImg：前一帧的灰度图像

• nextImg：当前帧的灰度图像

• prevPts：前一帧中需要跟踪的特征点坐标

• nextPts：初始化为None，函数会计算并返回这些点在当前帧中的位置

# Lucas-Kanade光流法参数
lk_params = dict(
winSize=(15, 15), # 窗口大小
maxLevel=2, # 金字塔层数
# criteria=(cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03)
)

lk_params字典中的参数：

• winSize=(15, 15)：搜索窗口大小

  • 较大的窗口可以处理更大的运动，但计算更慢

  • 较小的窗口对快速运动敏感但可能丢失跟踪

• maxLevel=2：金字塔层数

  • 金字塔用于处理大位移运动

  • 层数0表示不使用金字塔，只使用原始图像

  • 每增加一层，图像尺寸减半，可以处理更大的运动

• criteria（代码中已注释）：迭代终止准则

  • 例如：(cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03)

  • 表示最大迭代次数10或变化小于0.03时停止

可选参数（代码中未使用）：

• flags：计算选项

  • 0：普通方法

  • cv2.OPTFLOW_LK_GET_MIN_EIGENVALS：使用最小特征值

• minEigThreshold：特征值阈值，用于判断跟踪质量

返回值：

• p1：当前帧中估计的特征点位置

• st：状态向量（与p0同大小）

  • 1：成功跟踪

  • 0：跟踪失败

• err：误差向量，表示每个点的跟踪误差

三、算法流程解析

1. 初始化阶段

# 读取第一帧并转为灰度
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)

# 检测角点作为特征点
p0 = cv2.goodFeaturesToTrack(old_gray, maxCorners=100, qualityLevel=0.3, minDistance=7)

2. 光流计算循环

p1, st, err = cv2.calcOpticalFlowPyrLK(prevImg=old_gray, nextImg=frame_gray,prevPts=p0,nextPts=None,**lk_params)

# 选择成功的点（状态为1的点）
good_new = p1[st == 1]
good_old = p0[st == 1]

# 绘制轨迹
for i, (new, old) in enumerate(zip(good_new, good_old)):
# 获取新点和旧点的坐标
a, b = new # 新点坐标
c, d = old # 旧点坐标

# 转换为整数
a, b, c, d = int(a), int(b), int(c), int(d)

# 在掩模上绘制线段，连接新点和旧点
mask = cv2.line(mask, (a, b), (c, d),
color[i].tolist(), thickness=2)
# 显示掩模
cv2.imshow('mask', mask)

# 将掩模添加到当前帧上，生成最终图像
img = cv2.add(frame, mask)

# 显示图像
cv2.imshow('frame', img)

# 等待30ms，检测是否按下了Esc键（键码为27）
key = cv2.waitKey(30)
if key == 27: # 按下Esc键，退出循环
break

# 更新灰度图和特征点
old_gray = frame_gray.copy()
p0 = good_new.reshape(-1, 1, 2)

四、金字塔Lucas-Kanade算法原理

1. 基本Lucas-Kanade方程

对于每个特征点，假设在一个小的邻域窗口内，所有像素具有相同的运动：

I(x,y,t) = I(x+dx, y+dy, t+dt)

通过泰勒展开得到光流方程：

I_x * u + I_y * v + I_t = 0

其中：

• I_x, I_y：图像在x,y方向的梯度

• I_t：时间梯度

• u, v：x,y方向的速度

2. 金字塔方法

• 构建图像金字塔：从原始图像开始，每层尺寸减半

• 从顶层开始计算：在低分辨率层计算粗略光流

• 逐层细化：将粗略结果作为下一层的初始值

• 最终在原始分辨率层得到精确结果

3. 窗口搜索

对于每个特征点，在其周围的winSize窗口内搜索最佳匹配位置。

五、应用场景

六、优缺点

优点：

• 计算效率高，适合实时应用

• 对亮度变化有一定鲁棒性

• 金字塔结构可以处理较大位移

局限性：

• 依赖于亮度恒定假设

• 对快速运动或遮挡处理不佳

• 需要好的特征点（角点）

七、实际运用

import cv2
import numpy as np

# 读取视频文件
cap = cv2.VideoCapture('renwushipin.avi')

# 读取第一帧
ret, old_frame = cap.read()

# 转换为灰度图像
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)

# Shi-Tomasi角点检测参数
feature_params = dict(
maxCorners=100, # 最大角点数量
qualityLevel=0.3, # 角点质量的阈值
minDistance=7 # 最小距离，用于分散角点
)

# Shi-Tomasi角点检测
p0 = cv2.goodFeaturesToTrack(image=old_gray,mask=None,**feature_params)

# 创建用于绘制轨迹的掩模
mask = np.zeros_like(old_frame)

# Lucas-Kanade光流法参数
lk_params = dict(
winSize=(15, 15), # 窗口大小
maxLevel=2, # 金字塔层数
# criteria=(cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03)
)
# 生成随机颜色用于绘制轨迹
color = np.random.randint(0, 255, (100, 3))

while True:
# 读取下一帧
ret, frame = cap.read()
if not ret:
break

# 转换为灰度图
frame_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

# 计算光流
p1, st, err = cv2.calcOpticalFlowPyrLK(prevImg=old_gray, nextImg=frame_gray,prevPts=p0,nextPts=None,**lk_params)

# 选择成功的点（状态为1的点）
good_new = p1[st == 1]
good_old = p0[st == 1]

# 绘制轨迹
for i, (new, old) in enumerate(zip(good_new, good_old)):
# 获取新点和旧点的坐标
a, b = new # 新点坐标
c, d = old # 旧点坐标

# 转换为整数
a, b, c, d = int(a), int(b), int(c), int(d)

# 在掩模上绘制线段，连接新点和旧点
mask = cv2.line(mask, (a, b), (c, d),
color[i].tolist(), thickness=2)
# 显示掩模
cv2.imshow('mask', mask)

# 将掩模添加到当前帧上，生成最终图像
img = cv2.add(frame, mask)

# 显示图像
cv2.imshow('frame', img)

# 等待30ms，检测是否按下了Esc键（键码为27）
key = cv2.waitKey(30)
if key == 27: # 按下Esc键，退出循环
break

# 更新灰度图和特征点
old_gray = frame_gray.copy()
p0 = good_new.reshape(-1, 1, 2) # 重新整理特征点为适合下次计算的形状（n,2）->（n,1,2）

# 释放资源
cap.release()
cv2.destroyAllWindows()

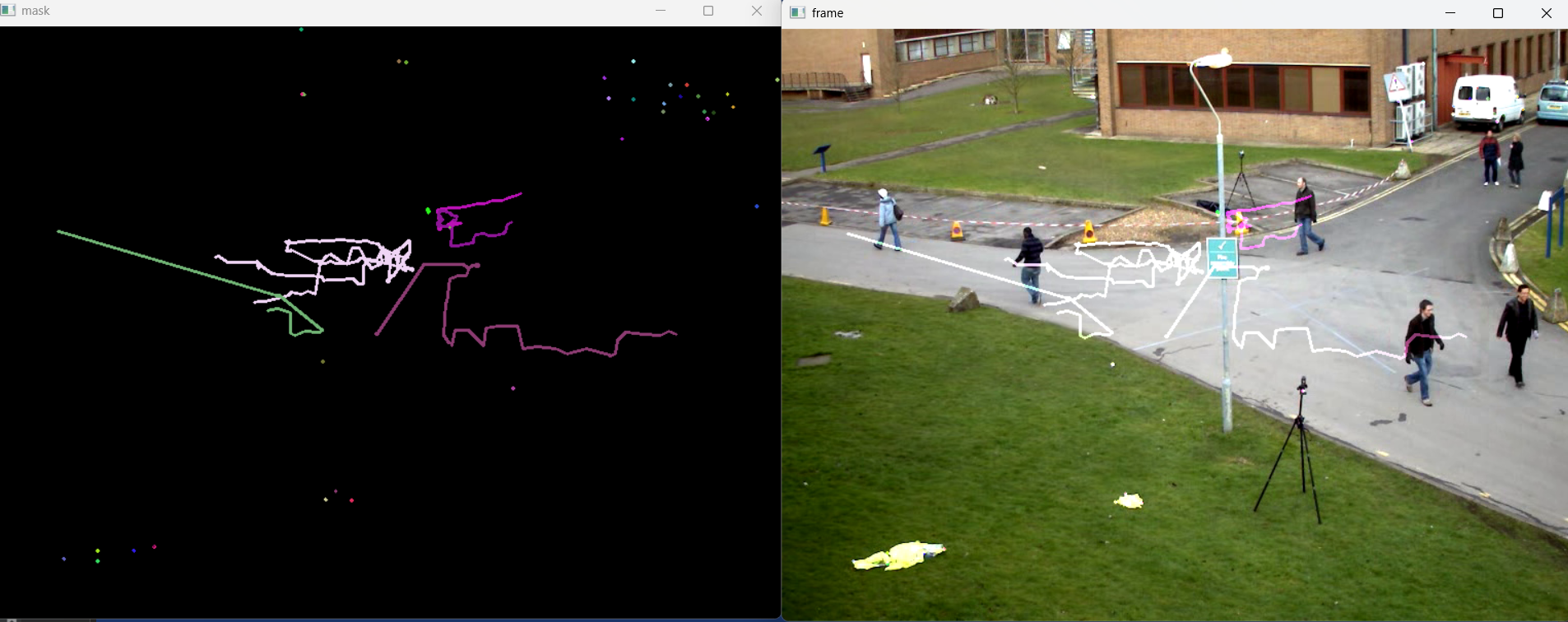

这个代码示例完整展示了如何使用OpenCV实现基于特征点的光流跟踪，包括特征点检测、光流计算、轨迹绘制等完整流程。从代码众，可以看到，这个代码使用的是视频，和之前使用图片时的代码读取方式有所不同，那么有什么不同呢？

八、视频读取方法及与图片的区别

1.视频读取的详细机制

1） VideoCapture对象

# 创建视频捕获对象
cap = cv2.VideoCapture('renwushipin.avi')
# 或从摄像头读取
# cap = cv2.VideoCapture(0) # 0表示默认摄像头

关键属性和方法：

• cap.isOpened(): 检查是否成功打开

• cap.get(propId): 获取视频属性（帧率、尺寸等）

• cap.set(propId, value): 设置视频属性

2）逐帧读取循环

while True:
# 读取一帧
ret, frame = cap.read()

# ret: 布尔值，表示是否成功读取
# frame: 当前帧的图像数据（numpy数组）

if not ret: # 视频结束或读取失败
break

# 处理当前帧（光流计算、显示等）

2. 对比

1）数据结构不同

# 视频读取 – 连续帧序列
cap = cv2.VideoCapture('video.avi')
ret, frame = cap.read() # 每次读取一帧

# 图片读取 – 单张图像
img = cv2.imread('image.jpg') # 一次性读取整个图像

如果想使用摄像头，只需要将cap = cv2.VideoCapture('video.avi')改为cap = cv2.VideoCapture(0)

2） 读取方式不同

# 视频 – 循环逐帧读取
while True:
ret, frame = cap.read() # 需要手动控制读取
if not ret: # 检查是否读取成功
break
# 处理每一帧

# 图片 – 一次性读取
img = cv2.imread('image.jpg') # 单次调用读取所有数据

3.在光流估计中的特殊意义

1） 时间连续性要求

# 光流需要连续帧的时间序列
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)

while True:
ret, frame = cap.read()
frame_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

# 计算相邻帧之间的运动
p1, st, err = cv2.calcOpticalFlowPyrLK(old_gray, frame_gray, p0, None, **lk_params)

# 更新为下一帧准备
old_gray = frame_gray.copy()

2） 特征点追踪的持续性

# 需要保持特征点的连续性
p0 = good_new.reshape(-1, 1, 2) # 为下一帧更新特征点

# 在视频中，特征点可以持续跟踪多帧
# 在静态图片对中，只能计算单次运动
