【智能协同云图库】智能协同云图库第十一弹：基于 WebSocket 实现协同编辑功能、基于 Disruptor 优化 WebSocket 长连接、高并发场景下的阻塞、顺序保证与低延迟问题

本节重点

上一节我们已经完成了团队空间的创建、成员管理和权限控制等功能。为了提高项目的商业价值，本节来完成本项目的亮点功能 —— 图片协同编辑。

大纲：

• 图片协同编辑需求分析
• 图片协同编辑方案设计
• 图片协同编辑后端开发

通过本节，你将学习到多人实时协作功能的设计开发，涉及 WebSocket、事件驱动设计、Disruptor 无锁队列等技术知识。学会后再去开发聊天室之类的业务，都会轻松很多。

一、需求分析

现在很多产品都有多人协作功能，比如协同文档、协同素材设计、协同代码编辑器等等，可以提高协作的效率。

对于我们的项目，所谓的图片协同编辑功能，是在图片编辑的基础上增加了 “协同” 的概念。

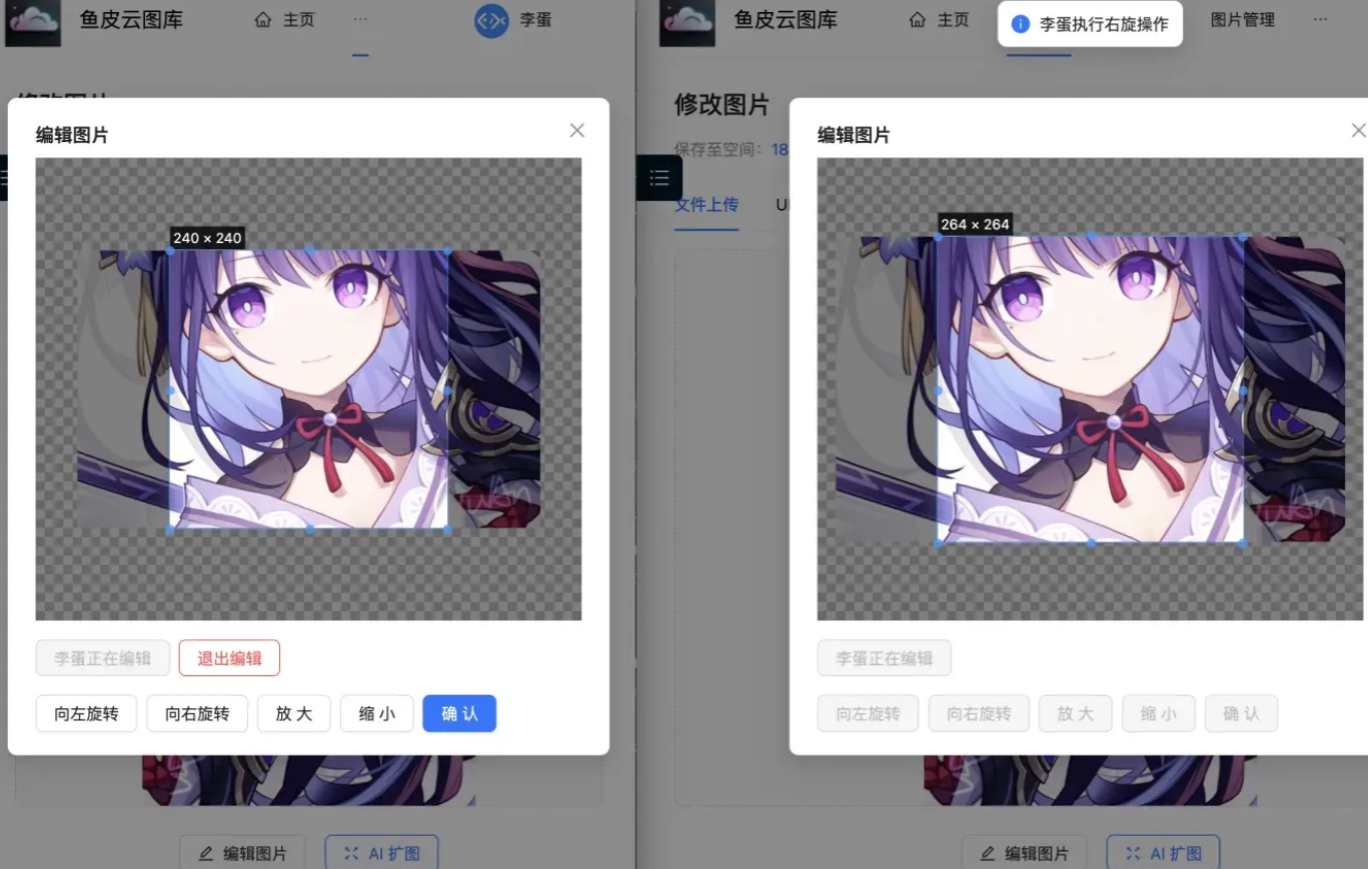

当用户编辑某张图片时，其他用户可以 实时 看到编辑效果和操作提示。

注意，因为只有团队空间才会有多个用户编辑同一张图片，所以该功能只对团队空间开放，需要成员具有编辑权限。协同的图片编辑操作包括左旋、右旋、放大、缩小。

二、方案设计

虽然需求介绍很简单，但是涉及到多人协作的业务，有很多问题需要考虑，比如：

• 多个用户之间如何进行交互？
• 如何防止协作编辑时出现冲突？
• 如何提高协作的实时性？

协作交互流程

多人协作时，每个用户的动作都需要通知到其他用户，收到通知消息的用户需要进行相应的处理。

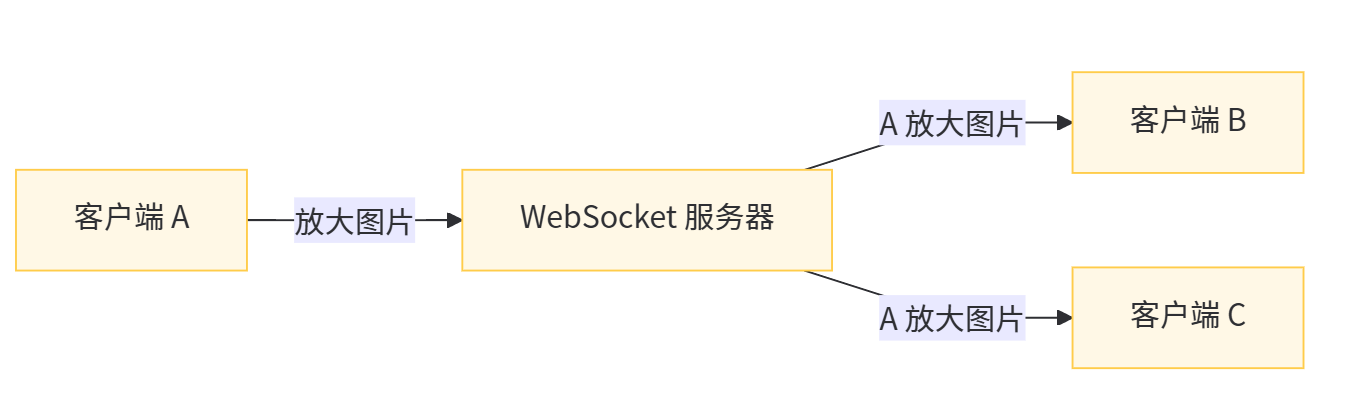

比如用户 A 放大了图片，就需要给其他正在编辑的用户发送 “图片放大” 消息，其他用户收到这个消息后，需要同步放大自己界面上的图片。

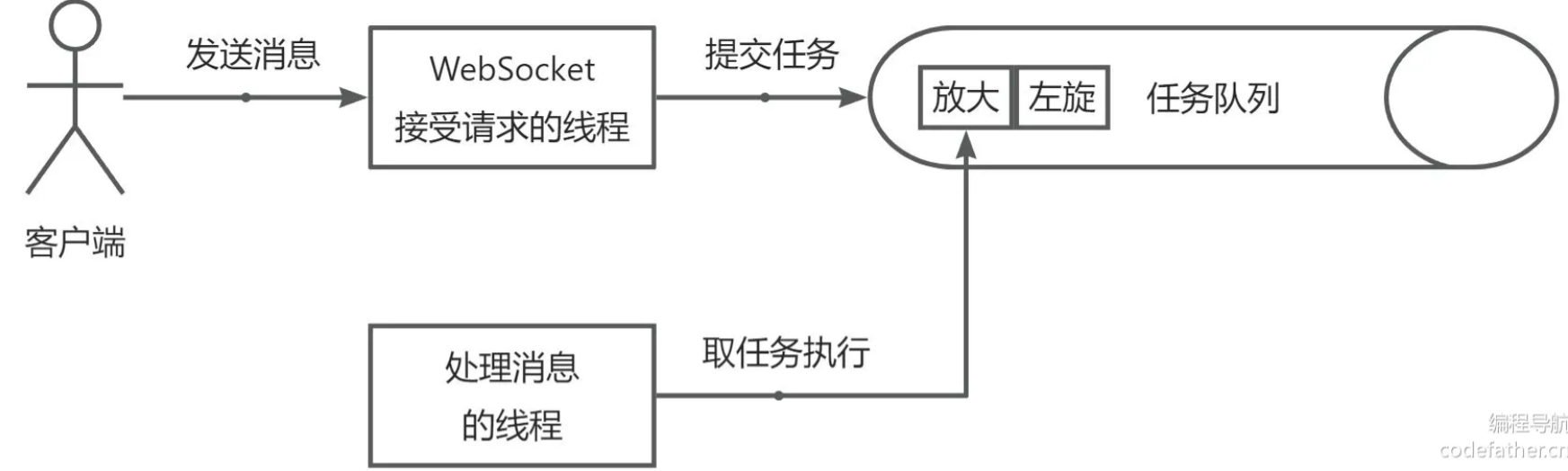

这其实是一种 事件驱动 的架构设计思想，协作编辑中的每个用户动作本质上是一个 事件，执行动作时会产生事件并提交给服务器；服务器收到事件后，会转发给其他用户；其他用户收到事件后，就要作为事件的消费者来处理事件。

流程如图：

相比于生产者直接调用消费者，事件驱动模型的主要优点在于 解耦 和异步性。

在事件驱动模型中，生产者和消费者不需要直接依赖于彼此的实现，生产者只需触发事件并将其发送到事件分发器，消费者则根据事件类型处理逻辑。这样多个消费者可以独立响应同一事件（比如一个用户旋转了图片，其他用户都能同步），系统更加灵活，可扩展性更强。

此外，事件驱动还可以提升系统的 并发性 和 实时性，可以理解为多引入了一个中介来帮忙，通过异步消息传递，减少了阻塞和等待，能够更高效地处理多个并发任务。

老师找一个课代表，就不需要自己一个一个地收作业了，可以做其他事情。

下面我们按照·事件驱动的设计·，来详细列举协作编辑的交互流程：

解决协作冲突

1、解决方案

假设这样一种场景：小雷和李蛋同时快速点击了十次旋转，最终的结果会是怎样的呢？

如果所有事件都是按顺序处理的，那结果就很清晰了，但事实上，为了提高性能和响应速度，事件通常是 并发 的，而不是严格的顺序执行。

这种并发操作会引发 协作冲突，导致其他用户看到的旋转效果是乱序的。那么你会怎么解决协作冲突的问题呢？

我们可以通过业务设计来减少开发成本，比如约定 同一时刻只允许一位用户进入编辑图片的状态，此时其他用户只能实时浏览到修改效果，但不能参与编辑；

进入编辑状态的用户可以退出编辑，其他用户才可以进入编辑状态。类似于给图片编辑这个动作加了一把锁，直接从源头上解决了编辑冲突的问题。

此时，协作编辑的交互流程又要增加 2 个动作 —— 进入编辑状态和退出编辑状态：

其实核心流程是前 5 行，但是考虑到前端传递了错误参数的情况，我们新增一种 ERROR 事件类型，可用于展示错误提示信息。

在本项目中，我们就采用这种方案，不仅实现简单、流程清晰，也尽最大可能减少了编辑冲突的风险。但这种方案的缺点也很明显，减少了实时协作的便利性，对于协作设计、协作编码、协作文档的场景，同一时间只能有一个用户编辑，提高的效率有限。

所以这里再分享另外一种实时协同算法作为扩展知识。

2、扩展知识 – OT 算法实时协同

OT 算法（Operational Transformation）是一种支持分布式系统中，多个用户实时协作编辑的核心算法，广泛应用于在线文档协作等场景。OT 算法的主要功能是解决并发编辑冲突，确保编辑结果在所有用户终端一致。

OT 算法其实很好理解，先看下 3 个核心概念：

• 操作 (Operation) ：表示用户对协作内容的修改，比如插入字符、删除字符等。
• 转化 (Transformation) ：当多个用户同时编辑内容时，OT 会根据操作的上下文将它们转化，使得这些操作可以按照不同的顺序应用，而结果保持一致。
• 因果一致性 ：OT 算法确保操作按照用户看到的顺序被正确执行，即每个用户的操作基于最新的内容状态。

其中，最重要的就是 转化 步骤了，相当于有一个负责人统一收集大家的操作，然后按照设定的规则和信息进行排序与合并，最终给大家一个统一的结果。

举一个简单的例子：

假设初始内容是 "abc"，用户 A 和 B 同时进行编辑：

• 用户 A 在位置 1 插入 "x"
• 用户 B 在位置 2 删除 "b"

如果不使用 OT 算法，结果是：

• 用户 A 操作后，内容变为 "axbc"
• 用户 B 操作后，内容变为 "ac"

如果直接应用 B 的操作到 A 的结果，得到的是 "ac"，对于 A 来说，相当于删除了 "b"，A 会感到一脸懵逼。

如果使用 OT 算法，结果是：

• 用户 A 的操作，应用后内容为 "axbc"
• 用户 B 的操作经过 OT 转化为删除 "b" 在 "axbc" 中的新位置
• 最终用户 A 和 B 的内容都一致为 "axc"，符合预期。

OT 算法确保无论用户编辑的顺序如何，最终内容是一致的。

当然，具体的 OT 算法还是要根据需求来设计了，协作密度越高，算法设计难度越大。

此外，还有一种与 OT 类似的协同算法 CRDT（Conflict-free Replicated Data Type），其通过数学模型，实现无需中心化转化的冲突解决，在离线协作场景中更具优势，感兴趣的同学可以自行了解。

3、提高协作实时性

在实时通讯的业务场景中，常用的技术方案包括长轮询、SSE 和 WebSocket。

由于我们的业务需求需要实现频繁且高效的双向通信，因此我们选用 WebSocket 来实现即时通

讯。

1、什么是 WebSocket？

WebSocket 是一种 全双工通信协议，让客户端（比如浏览器）和服务器之间能够保持实时、持续的连接。和传统的 HTTP 请求 – 响应模式不同，WebSocket 是一条 “常开的隧道”，连接的双方可以随时发送和接收数据，而不需要不断建立和关闭连接。

打个比方：

• HTTP 就像点外卖：每次下单（请求） – 到货（响应）都是一次独立的操作，完成后连接关闭。
• WebSocket 像是打电话：你打通了电话（建立连接），可以随时聊天（双向通信），直到挂断（关闭连接）。

2、WebSocket 的应用场景

WebSocket 的主要作用是 实现实时数据传输，适用于需要频繁交互或者实时更新数据的场景。比如：

• 即时通讯（聊天软件、实时协作工具）
• 实时数据更新（股票行情、体育比赛比分）
• 在线游戏（多人实时互动）
• 物联网（设备状态实时传输）
• 协同编辑（像语雀这样的多人协作编辑）

通过 WebSocket，客户端与服务器之间能够显著减少消息传输的延迟，提高通信效率，同时降低数据传输的开销。

3、WebSocket 和 HTTP 的关系

WebSocket 和 HTTP 是两种不同的通信协议，但它们是紧密相关的，都是基于 TCP 协议、都可以在同样的端口上工作（比如 80 和 443）。首先要明确，WebSocket 是建立在 HTTP 基础之上的！

WebSocket 的连接需要通过 HTTP 协议发起一个握手（称为 HTTP Upgrade 请求），这个握手请求是 WebSocket 建立连接的前提，表明希望切换协议；服务器如果支持 WebSocket，会返回一个 HTTP 101 状态码，表示协议切换成功。

握手完成后，HTTP 协议的作用结束，通信会切换为 WebSocket 协议，双方可以开始全双工通信。

二者的区别如下，大家了解一下就好：

4、WebSocket 协作编辑的流程

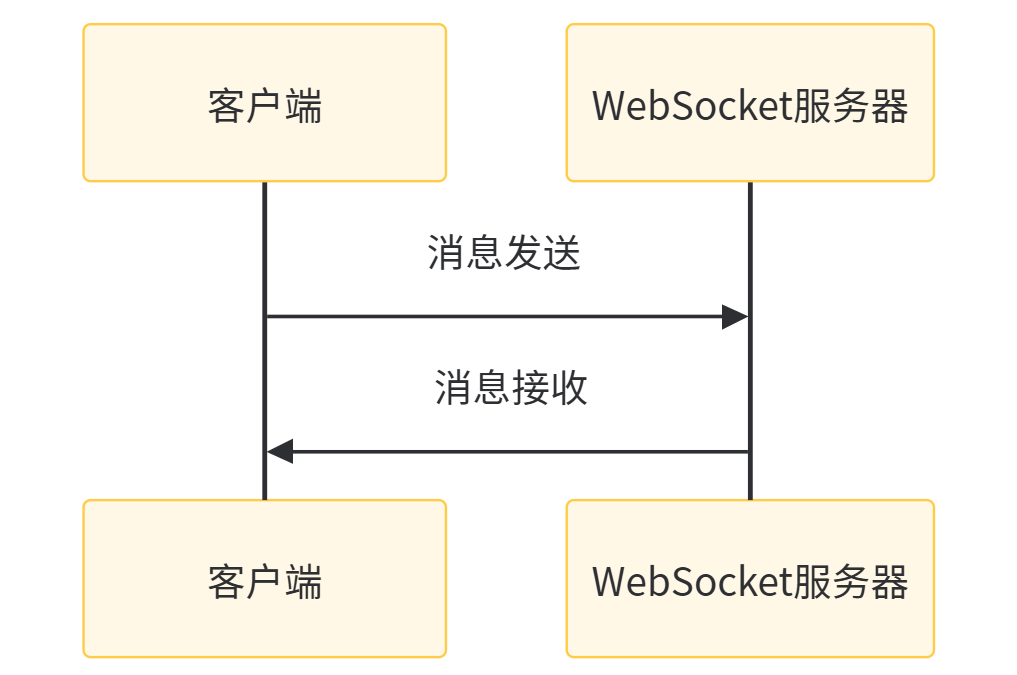

通过 WebSocket 实时通信的能力，可以将用户的编辑操作发给 WebSocket 服务器，再由服务器转发给其他连接服务器的用户前端，前端就可以根据操作处理图片。

具体的业务流程：

和 HTTP 请求一样，前端和 WebSocket 服务器之间传输信息时，也可以通过 JSON 格式对数据进行序列化。

5、WebSocket 的实现方式

对于 Java Spring 项目，主要有原生 WebSocket（基于 WebSocketHandler 实现）、STOMP、WebFlux 这 3 种实现方式。

它们之间的对比如下：

选择建议：对于大多数简单实时推送，选用原生 WebSocket；对于复杂的聊天室和协同系统，选用 WebSocket + STOMP + SockJS；对于高并发、低延迟数据流推送，选用 WebFlux + Reactive WebSocket。

对于我们的项目，并发要求不高，选择 Spring 原生的 WebSocket 来降低开发成本。明确方案后，我们进入后端开发。

三、后端开发

1、引入 WebSocket 依赖

引入依赖：

<!– websocket –>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-websocket</artifactId>
</dependency>

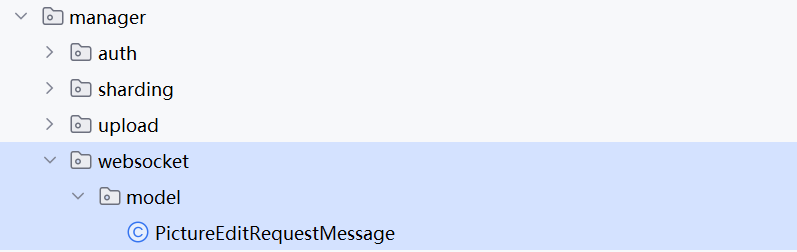

新建 manager.websocket 包，所有和 WebSocket 相关的代码都放到该包下。

2、定义数据模型

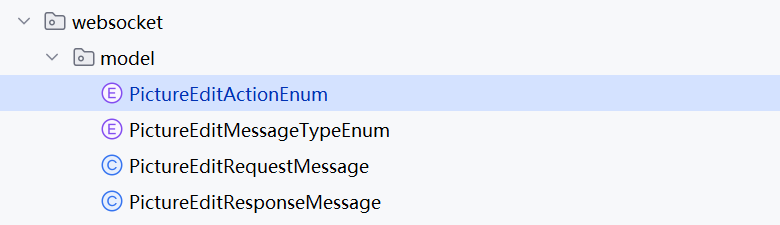

新建 websocket.model 包，存放数据模型，包括请求类、响应类、枚举类。

1. 定义图片编辑请求消息，也就是前端要发送给后端的参数：

@Data
@NoArgsConstructor
@AllArgsConstructor
public class PictureEditRequestMessage {
/**
* 消息类型，例如 "ENTER_EDIT", "EXIT_EDIT", "EDIT_ACTION"
*/
private String type;
/**
* 执行的编辑动作
*/
private String editAction;
}

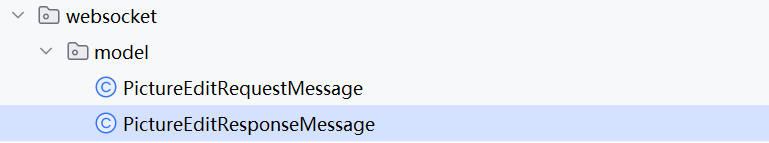

2. 定义图片编辑响应消息，也就是后端要发送给前端的信息：

@Data
@NoArgsConstructor
@AllArgsConstructor
public class PictureEditResponseMessage {
/**
* 消息类型，例如 "INFO", "ERROR", "ENTER_EDIT", "EXIT_EDIT", "EDIT_ACTION"
*/
private String type;
/**
* 信息
*/
private String message;
/**
* 执行的编辑动作
*/
private String editAction;
/**
* 用户信息
*/
private UserVO user;
}

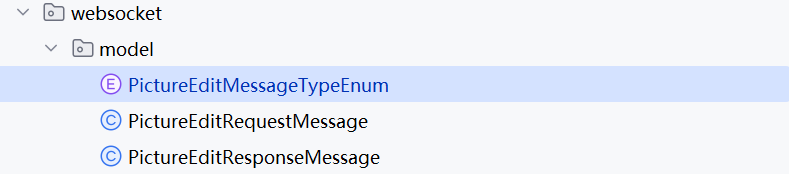

3. 定义图片编辑消息类型枚举，便于后续根据消息类型进行相应的处理：

@Getter
public enum PictureEditMessageTypeEnum {
INFO("发送通知", "INFO"),
ERROR("发送错误", "ERROR"),
ENTER_EDIT("进入编辑状态", "ENTER_EDIT"),
EXIT_EDIT("退出编辑状态", "EXIT_EDIT"),
EDIT_ACTION("执行编辑操作", "EDIT_ACTION");
private final String text;
private final String value;

PictureEditMessageTypeEnum(String text, String value) {
this.text = text;
this.value = value;
}

/**
* 根据 value 获取枚举
*/
public static PictureEditMessageTypeEnum getEnumByValue(String value) {
if (value == null || value.isEmpty()) {
return null;
}
for (PictureEditMessageTypeEnum typeEnum : PictureEditMessageTypeEnum.values()) {
if (typeEnum.value.equals(value)) {
return typeEnum;
}
}
return null;
}
}

4. 定义图片编辑操作类型枚举：

@Getter
public enum PictureEditActionEnum {
ZOOM_IN("放大操作", "ZOOM_IN"),
ZOOM_OUT("缩小操作", "ZOOM_OUT"),
ROTATE_LEFT("左旋操作", "ROTATE_LEFT"),
ROTATE_RIGHT("右旋操作", "ROTATE_RIGHT");
private final String text;
private final String value;

PictureEditActionEnum(String text, String value) {
this.text = text;
this.value = value;
}

/**
* 根据 value 获取枚举
*/
public static PictureEditActionEnum getEnumByValue(String value) {
if (value == null || value.isEmpty()) {
return null;
}
for (PictureEditActionEnum actionEnum : PictureEditActionEnum.values()) {
if (actionEnum.value.equals(value)) {
return actionEnum;
}
}
return null;
}
}

3、WebSocket 拦截器 – 权限校验

在 WebSocket 连接前需要进行权限校验，如果发现用户没有团队空间内编辑图片的权限，则拒绝握手，可以通过定义一个 WebSocket 拦截器实现这个能力。

此外，由于 HTTP 和 WebSocket 的区别，我们不能在后续收到前端消息时直接从 request 对象中获取到登录用户信息，因此也需要通过 WebSocket 拦截器，为即将建立连接的 WebSocket 会话指定一些属性，比如登录用户信息、编辑的图片 id 等。

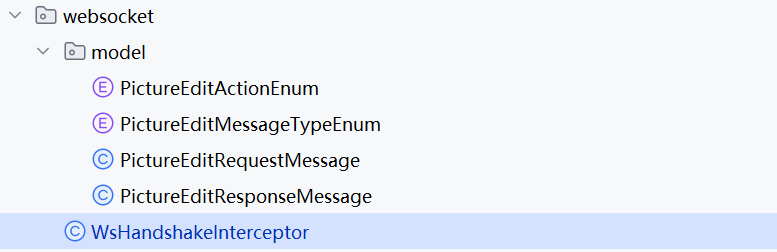

编写拦截器的代码，需要实现 HandshakeInterceptor 接口：

/**
* Websocket 拦截器, 建立连接前需要先进行校验
*/
@Slf4j
public class WsHandshakeInterceptor implements HandshakeInterceptor {

@Resource
private UserService userService;

@Resource
private PictureService pictureService;

@Resource
private SpaceService spaceService;

@Resource
private SpaceUserAuthManager spaceUserAuthManager; // 开发团队空间时, 开发的公共功能对象, 里面有方法, 可以根据不同情况, 返回当前登录用户的权限列表

// 1. 实现 HandshakeInterceptor 接口, 重写握手前、握手后的两个方法的逻辑

/**
* 当前方法是建立连接前的校验, 如果校验信息没通过, 返回 false 连接失败即可, 无需抛异常, 通过打日志确定错误位置
* @param request
* @param response
* @param wsHandler
* @param attributes 给 WebSocketSession 会话设置属性
* @return
* @throws Exception
*/
@Override
public boolean beforeHandshake(ServerHttpRequest request, ServerHttpResponse response, WebSocketHandler wsHandler, Map<String, Object> attributes) throws Exception {
// 2. 握手前的逻辑, 在这个方法中完成建立连接前的校验, 步骤如下:
// 获取登录用户
// 校验用户是否有编辑当前图片的权限
// 如果是团队空间, 并且有编辑者权限, 才能建立连接
// 设置用户登录信息等属性到 WebSocket 会话中

if(request instanceof ServletServerHttpRequest){
// 3. 从 ServletServerHttpRequest 中拿到 ServletRequest
HttpServletRequest httpServletRequest = ((ServletServerHttpRequest) request).getServletRequest();
// 4. 从请求中获取信息, 如用户信息, 正在编辑的图片信息
String pictureId = httpServletRequest.getParameter("pictureId");
if(StrUtil.isBlank(pictureId)){
// 找不到当前编辑的图片
log.error("缺少体图片参数, 拒绝握手");
return false;
}
// 5. 获取当前登录用户信息
User loginUser = userService.getLoginUser(httpServletRequest);
if(ObjUtil.isEmpty(loginUser)){
log.error("用户未登录, 拒绝握手");
return false;
}

// 6. 查到当前图片信息, 由于校验当前登录用户是否有编辑权限
Picture picture = pictureService.getById(pictureId);
if(ObjUtil.isEmpty(picture)){
log.error("图片不存在, 拒绝握手");
return false;
}

Long spaceId = picture.getSpaceId();
Space space = null;
// 8. 校验图片所在空间是否存在, 以及所在空间是否为团队空间
if(spaceId != null){
space = spaceService.getById(spaceId);
if(ObjUtil.isEmpty(space)){
log.error("图片所在空间不存在, 拒绝握手");
return false;
}
if(space.getSpaceType() != SpaceTypeEnum.TEAM.getValue()){
log.error("图片所在空间不是团队空间, 拒绝握手");
return false;
}
}
// 9. spaceId 为空, 表示当前空间是公共图库
// 公共图库理论上不支持协同编辑, 但是为了拓展多个管理员协同编辑公共空间图片, 前面的代码把 space 抽出来
List<String> permissionList = spaceUserAuthManager.getPermissionList(space, loginUser);
// 引入开发团队空间时的 bean: SpaceUserAuthManager, 可以调用校验方法
// getPermissionList() 有逻辑, 如果 space == null && 是管理员, 返回管理员权限列表

// 10. 校验编辑权限, 如果当前权限列表没有编辑权限, 拒绝握手
if (!permissionList.contains(SpaceUserPermissionConstant.PICTURE_EDIT)){
log.error("用户没有编辑图片的权限, 拒绝握手");
return false;
}

// 11. 校验通过, 可以握手, 设置登录用户等信息到 WebSocket 会话中
attributes.put("user", loginUser);
attributes.put("userId", loginUser.getId()); // 不一定用得上, 但是可以传
attributes.put("pictureId", Long.valueOf(pictureId)); // 一定要传, 一会要维护图片ID对应的会话集合
// 从请求中获取到的 pictureId 是 String 类型的, 需要转为 Long 类型
// 在握手通过的位置, 向参数 Map<String, Object> attributes 插入键值对, 即可把这些信息预置到即将创建的 WebSocket 会话中
}
return true;
}

@Override
public void afterHandshake(ServerHttpRequest request, ServerHttpResponse response, WebSocketHandler wsHandler, Exception exception) {

}
}

4、WebSocket 处理器

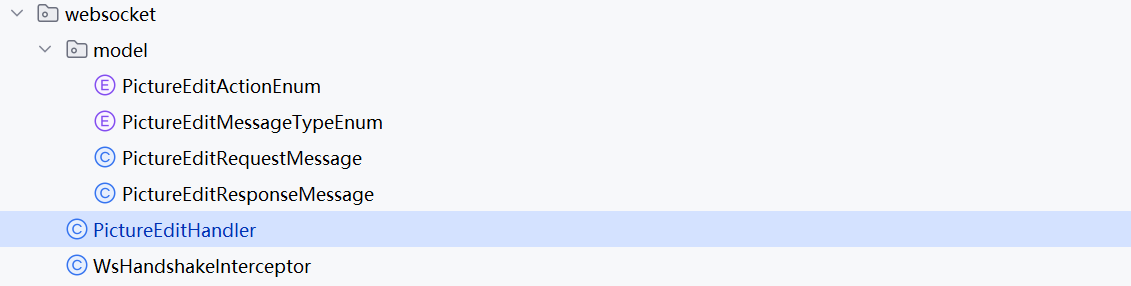

(1) 定义 WebSocket 处理器类

我们需要定义 WebSocket 处理器类，在连接成功、连接关闭、接收到客户端消息时进行相应的处理。

@Component
public class PictureEditHandler extends TextWebSocketHandler {
}

可以继承 TextWebSocketHandler 抽象类，这样就能以字符串的方式发送和接受消息了；

因为后续都是使用 JSON 进行前后端的数据交互，因此继承 WebSocketHandler 衍生的 TextWebSocketHandler；

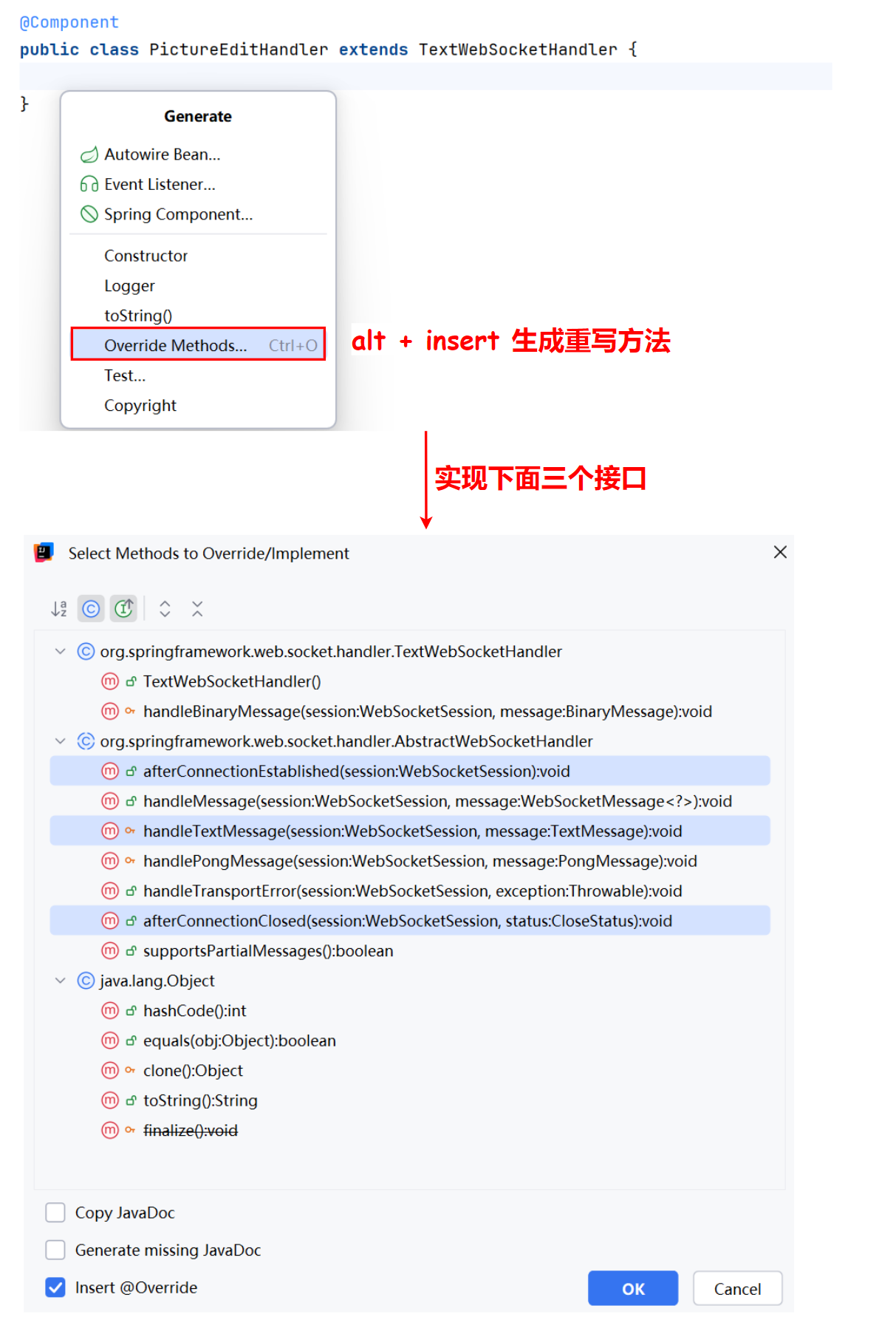

接下来，我们要重写抽象类中的三个方法：

(2) 定义全局集合常量

首先在处理器类中定义 2 个常量，分别为：

• 保存当前正在编辑的用户 id，执行编辑操作、进入或退出编辑时都会校验。
• 保存参与编辑图片的用户 WebSocket 会话的集合。由于每个图片的协作编辑都是相互独立的，所以需要用 Map 来区分每个图片 id 对应的数据。

代码如下：

@Component
public class PictureEditHandler extends TextWebSocketHandler {
// 每张图片的编辑状态，key: pictureId, value: 当前正在编辑的用户 ID
private final Map<Long, Long> pictureEditingUsers = new ConcurrentHashMap<>();

// 保存所有连接的会话，key: pictureId, value: 用户会话集合
private final Map<Long, Set<WebSocketSession>> pictureSessions = new ConcurrentHashMap<>();

// …..
}

为保证线程安全，全局常量集合pictureSessions 和 pictureEditingUsers 都必须使用 ConcurrentHashMap：

(3) 定义公共方法：广播编辑信息

由于接下来很多消息，都需要传递给所有协作者，所以先编写一个 广播消息 的方法。

• 该方法会根据 pictureId，将响应消息发送给编辑该图片的所有会话。
• 考虑到可能会有消息，不需要发送给编辑者本人的情况，该方法还可以接受 excludeSession 参数，支持排除掉向某个会话发送消息。

代码如下：

private void broadcastToPicture(Long pictureId,
PictureEditResponseMessage pictureEditResponseMessage,WebSocketSession excludeSession) throws Exception {

// 12. 加上参数 WebSocketSession excludeSession, 表示不需要接收广播信息的 session
// 也就是 Map value 的会话集合中, excludeSession 指的是编辑操作对应的编辑者的 session
// 编辑操作, 需要对一个 session 集合中, 除编辑者本人 session 外的所有 session 广播信息

// 1. 根据全局常量集合 pictureSessions 获取编辑当前图片对应的会话集合
Set<WebSocketSession> sessionSet = pictureSessions.get(pictureId);

// 2. 集合不为空, 播放广播
if(!ObjUtil.isNotEmpty(sessionSet)){
// 3. 遍历会话集合中的每一个会话
for(WebSocketSession session : sessionSet){

// 8. 创建 ObjectMapper 对象, 注意包是 jackson
ObjectMapper objectMapper = new ObjectMapper();
// 9. 配置序列化: 将 Long 类型转为 String , 解决精度丢失的问题
SimpleModule module = new SimpleModule();
module.addSerializer(Long.class, ToStringSerializer.instance);
module.addSerializer(Long.TYPE, ToStringSerializer.instance);
objectMapper.registerModule(module);

// 10. 将 pictureEditResponseMessage 的所有属性序列化为 JSON 字符串

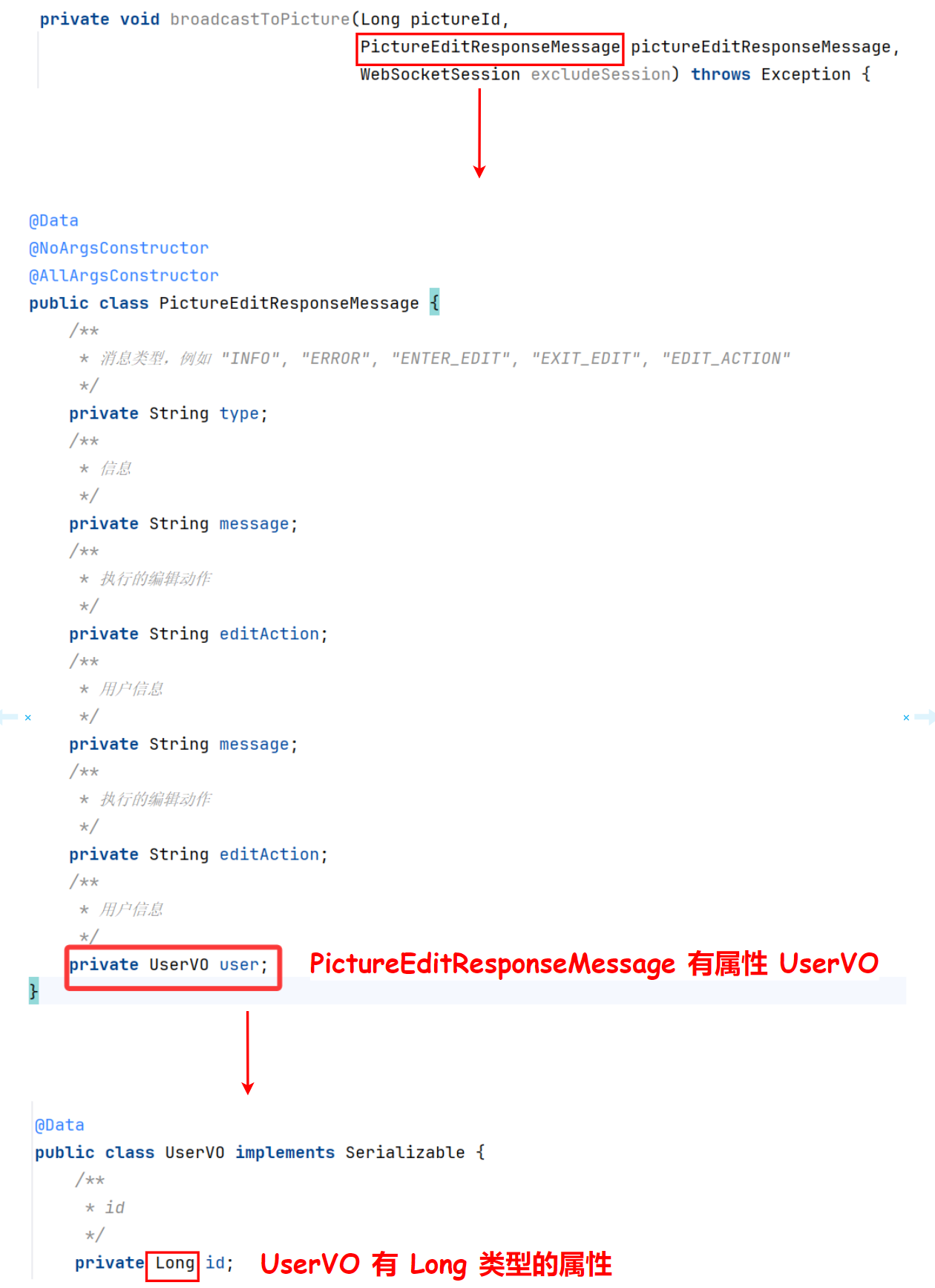

String message = objectMapper.writeValueAsString(pictureEditResponseMessage);
// 可以处理: pictureEditResponseMessage 的 UserVO 的 Long 转为 String 的情况, Hutool 不行或者很麻烦

// 11. 注释掉 5、6, 将完全转换为 String 的编辑请求传入会话信息中
TextMessage textMessage = new TextMessage(message);

// 5. 将当前编辑的响应信息, 从 JSON 转为 JSON 格式的 String
// String str = JSONUtil.toJsonStr(pictureEditResponseMessage);

// 6. 创建一个 TextMessage 对象, 将编辑信息字符串作为参数, 调用对应的构造方法
// TextMessage textMessage = new TextMessage(str);

// 4. 判断当前会话元素是否为开启的状态
if(session.isOpen()){

// 13. 对会话集合中, 除了编辑者本人 session 外的所有 session, 广播当前编辑者编辑操作的信息
if(excludeSession != null && session.equals(excludeSession)){
// 当前编辑者不发送信息
continue;
}

// 7. 将 TextMessage 对象(当前编辑者编辑操作的信息)作为参数, 传入会话元素的信息属性中
session.sendMessage(textMessage);
// sendMessage() 需要抛异常
}
}
}
}

// 14. 编写一个重载方法, 支持不传 WebSocketSession excludeSession 参数
private void broadcastToPicture(Long pictureId,PictureEditResponseMessage pictureEditResponseMessage) throws Exception {
// 调用写好的方法, excludeSession 传 null, 能处理更多种情况
broadcastToPicture(pictureId, pictureEditResponseMessage, null);
}

上述代码中有个小细节（注释 8~11）：

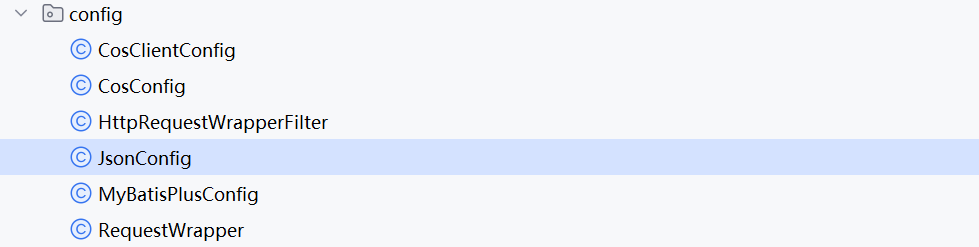

前端 JS 无法接收 Long 类型的属性(第一期编写 config.JsonConfig 解决 Long 类型精度丢失问题, 也就是将 HTTP 响应的信息从 Long 转 String 再返回给前端)：

@JsonComponent
public class JsonConfig {
/**
* 添加 Long 转 json 精度丢失的配置
*/
@Bean
public ObjectMapper jacksonObjectMapper(Jackson2ObjectMapperBuilder builder) {
ObjectMapper objectMapper = builder.createXmlMapper(false).build();
SimpleModule module = new SimpleModule();
module.addSerializer(Long.class, ToStringSerializer.instance);
module.addSerializer(Long.TYPE, ToStringSerializer.instance);
objectMapper.registerModule(module);
return objectMapper;
}
}

由于前端 JS 的长整数可能会丢失精度，所以使用 Jackson 自定义序列化器，在将对象转换为 JSON 字符串时，将 Long 类型转换为 String 类型；

HTTP 请求需要经过这样的处理，才可以返回响应给前端，我们当前的 WebSocket 请求也需要处理 Long 类型精度丢失的问题；

否则无法拿到正在编辑图片的用户正确的 ID，就不好判断该用户是否有权限编辑该图片了。

(4) 实现连接建立成功后执行的方法

实现连接建立成功后执行的方法，保存会话到集合中，并且给其他会话发送消息：

@Resource
private UserService userService;

@Override
public void afterConnectionEstablished(WebSocketSession session) throws Exception {
// 1. 在 WebSocket 拦截器权限校验中, 我们在 attributes(WebSocketSession 参数) 中设置了登录用户、图片 id
// 2. 从 session 属性中获取到当前登录用户消息, 当前编辑图片的 id
User user = (User) session.getAttributes().get("user");
Long pictureId = (Long) session.getAttributes().get("pictureId");
// 3. 保存会话到集合中
// 4. 如果是首次将会话保存到 pictureSessions 中,此时需要初始化 pictureSessions 空集合
pictureSessions.putIfAbsent(pictureId, ConcurrentHashMap.newKeySet());

// 5. 保存会话到集合中
pictureSessions.get(pictureId).add(session);

// 6. 构造编辑响应消息
PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
pictureEditResponseMessage.setType("ENTER_EDIT");
// 7. 构造返回给前端的消息
String message = String.format("用户 %s 加入编辑", user.getUserName());
pictureEditResponseMessage.setMessage(message);

// 8. 编辑动作不用设置, 因为当前设置的响应是用户加入编辑操作
// pictureEditResponseMessage.setEditAction();

// 9. 设置脱敏后的用户消息到响应中
pictureEditResponseMessage.setUser(userService.getUserVO(user));

// 10. 广播"加入编辑信息"给当前会话集合的所有会话元素. 包括自己
broadcastToPicture(pictureId, pictureEditResponseMessage);
}

(5) 编写接收客户端消息的方法

编写接收客户端消息的方法，根据消息类别执行不同的处理：

@Override
protected void handleTextMessage(WebSocketSession session, TextMessage message) throws Exception {
// 1. 从 TextMessage(JSON 类型字符串) 获取前端发送的消息内容 , 将 JSON 字符串转换为 PictureEditMessage
PictureEditRequestMessage pictureEditRequestMessage = JSONUtil.toBean(message.getPayload(), PictureEditRequestMessage.class);
// 这里不需要配置自定义 JSON 序列化, 因为前端发送的消息(包括 userId)本来就是 String 类型了, 正常解析即可

// 2. 将 PictureEditMessage 中的 type 属性, 转为我们自定义的枚举类
String type = pictureEditRequestMessage.getType();
PictureEditMessageTypeEnum pictureEditMessageTypeEnum = PictureEditMessageTypeEnum.getEnumByValue(type);

// 4. 从 session 中获取公共参数
User user = (User) session.getAttributes().get("user");
Long pictureId = (Long) session.getAttributes().get("pictureId");

// 3. 根据 PictureEditMessageTypeEnum 的值, 也就是根据消息类型, 进行对应的处理
switch (pictureEditMessageTypeEnum){
case ENTER_EDIT:
handleEnterEditMessage(pictureEditRequestMessage, session, user, pictureId);
break;
case EXIT_EDIT:
handleEditActionMessage(pictureEditRequestMessage, session, user, pictureId);
break;
case EDIT_ACTION:
handleExitEditMessage(pictureEditRequestMessage, session, user, pictureId);
break;
default:
// 收到 info 、error 类型的消息, 如果是 error, 说明用户参数传递错误, 只给当前用户发送信息
PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.ERROR.getValue());
pictureEditResponseMessage.setMessage("消息类型错误");
pictureEditResponseMessage.setUser(userService.getUserVO(user));
// 这里严格来说也需要处理 Long 精度丢失, 但是这个 switch 情况只是一个错误消息, 就不转了
session.sendMessage(new TextMessage(JSONUtil.toJsonStr(pictureEditRequestMessage)));
break;
}
}

(6) 编写每个处理消息的方法

1. 接下来依次编写每个处理消息的方法。首先是用户进入编辑状态，要设置当前用户为编辑用户，并且向其他客户端发送消息：

/**
* 进入编辑状态
* @param pictureEditRequestMessage
* @param session
* @param user
* @param pictureId
*/
public void handleEnterEditMessage(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId) throws Exception {
// 1. 没有用户正在编辑图片(编辑列表中没有该图片, 说明没有其他用户正在编辑), 才能进入编辑
if(!pictureEditingUsers.containsKey(pictureId)){
// 2. 设置当前用户正在编辑该图片
pictureEditingUsers.put(pictureId, user.getId());

// 3. 构造响应, 发送加入编辑的消息通知
PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.ENTER_EDIT.getValue());
String message = String.format("用户 %s 开始编辑图片", user.getUserName());
pictureEditResponseMessage.setMessage(message);
pictureEditResponseMessage.setUser(userService.getUserVO(user));

// 4. 广播给所有用户
broadcastToPicture(pictureId, pictureEditResponseMessage);
}
}

2. 用户执行编辑操作时，将该操作同步给 除了当前用户之外 的其他客户端，也就是说编辑操作不用再同步给自己：

/**
* 用户正在编辑
* @param pictureEditRequestMessage
* @param session
* @param user
* @param pictureId
* @throws Exception
*/
public void handleEditActionMessage(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId) throws Exception {
// 1. 如果当前图片的编辑用户, 不是正在编辑的人, 不能编辑
Long editingUserId = pictureEditingUsers.get(pictureId);
// 2. 获取编辑操作
String editAction = pictureEditRequestMessage.getEditAction();
PictureEditActionEnum actionEnum = PictureEditActionEnum.getEnumByValue(editAction);
// 3. 编辑操作不存在, 打日志
if(actionEnum == null){
log.error("无效的编辑动作");
return;
}
// 4. 确认当前用户是图片的编辑者
if(editingUserId != null && editingUserId.equals(user.getId())){
// 5. 构造响应信息, 告知其他编辑者当前用户的编辑操作
PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.EDIT_ACTION.getValue());
String message = String.format("%s 执行了 %s", user.getUserName(), actionEnum.getText());
pictureEditResponseMessage.setMessage(message);
pictureEditResponseMessage.setEditAction(editAction);
pictureEditResponseMessage.setUser(userService.getUserVO(user));

// 6. 广播除了当前编辑者外的其他用户, 否则会造成重复编辑
broadcastToPicture(pictureId, pictureEditResponseMessage, session);
}
}

3. 用户退出编辑操作时，移除当前用户的编辑状态，并且向其他客户端发送消息：

/**
* 用户退出编辑
* @param pictureEditRequestMessage
* @param session
* @param user
* @param pictureId
*/
public void handleExitEditMessage(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId) throws Exception {
// 1. 获取当前图片对应的编辑者 ID
Long editingUserId = pictureEditingUsers.get(pictureId);
// 2. 确认当前编辑者是当前登录用户
if(editingUserId != null && editingUserId.equals(user.getId())){
// 3. 从 pictureEditingUsers 移除该 entry<图片 ID, 用户 ID>
pictureEditingUsers.remove(pictureId);

// 4. 构造响应信息
PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.EXIT_EDIT.getValue());
String message = String.format("%s 退出编辑", user.getUserName());
pictureEditResponseMessage.setMessage(message);
pictureEditResponseMessage.setUser(userService.getUserVO(user));

// 5. 广播退出编辑的消息通知
broadcastToPicture(pictureId, pictureEditResponseMessage);
}
}

(7) 断开 WebSocket 时的逻辑

WebSocket 连接关闭时，需要移除当前用户的编辑状态、并且从集合中删除当前会话，还可以给其他客户端发送消息通知：

/**
* 关闭连接
* @param session
* @param status
* @throws Exception
*/
@Override
public void afterConnectionClosed(WebSocketSession session, CloseStatus status) throws Exception {
// 1. 从 session 中获取公共参数
User user = (User) session.getAttributes().get("user");
Long pictureId = (Long) session.getAttributes().get("pictureId");

// 2. 移除当前用户的编辑状态
handleExitEditMessage(null, session, user, pictureId);

// 3. 删除会话
Set<WebSocketSession> sessionSet = pictureSessions.get(pictureId);
if(sessionSet != null){
// 4. 从会话集合中删除会话(从 value 元素: 会话集合中, 移除单个会话)
sessionSet.remove(session);
// 5. 如果 value: 会话集合已经没有会话了, 移除掉 pictureId 这个 key
if(sessionSet.isEmpty()){
pictureSessions.remove(pictureId);
}
}
// 6. 通知其他用户, 该用户已离开编辑
PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
// INFO 类型表示发送通知
pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.INFO.getValue());
String message = String.format("用户 %s 退出编辑", user.getUserName());
pictureEditResponseMessage.setMessage(message);
pictureEditResponseMessage.setUser(userService.getUserVO(user));

// 7. 广播退出消息给所有用户
broadcastToPicture(pictureId, pictureEditResponseMessage);
}

💡 由于处理器的代码并不复杂，而且处理逻辑中使用到了当前类的全局变量，所以没有选择将每个处理器封装为单独的类。

大家也可以将每个处理器封装为单独的类（相当于设计模式中的策略模式），并且根据消息类别调用不同的处理器类。

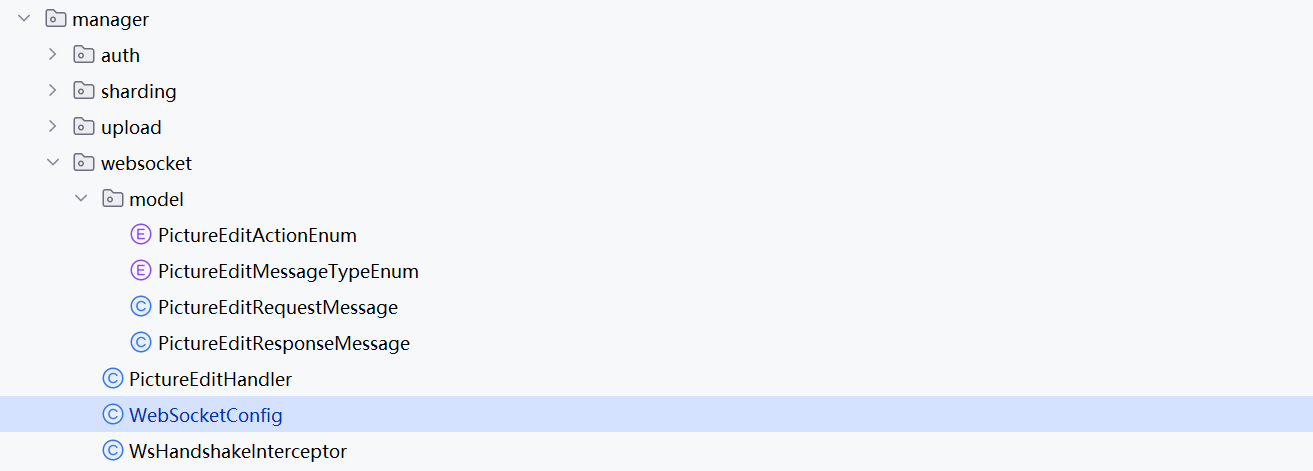

5、WebSocket 配置

类似于编写 Spring MVC 的 Controller 接口，可以为指定的路径配置处理器和拦截器：

@Configuration
@EnableWebSocket
public class WebSocketConfig implements WebSocketConfigurer {
@Resource
private PictureEditHandler pictureEditHandler; // 刚刚开发的图片消息处理器类, 已经设置为 bean

@Resource
private WsHandshakeInterceptor wsHandshakeInterceptor;

@Override
public void registerWebSocketHandlers(WebSocketHandlerRegistry registry) {
// websocket
registry.addHandler(pictureEditHandler, "/ws/picture/edit")
.addInterceptors(wsHandshakeInterceptor)
.setAllowedOrigins("*");
}
}

之后，前端就可以通过 WebSocket 连接项目启动端口的 /ws/picture/edit 路径了。

6、Disruptor 优化 WebSocket 长连接高并发场景下的阻塞、顺序保证与低延迟问题

1、现存的系统问题

WebSocket 通常是长连接，每个客户端都需要占用服务器资源。

在 Spring WebSocket 中，每个 WebSocket 连接（客户端）对应一个独立的 WebSocketSession，消息的处理是在该 WebSocketSession 所属的线程中执行。

如果 同一个 WebSocket 连接（客户端）连续发送多条消息，服务器会 按照接收的顺序依次同步处理，而不是并发执行。这是为了保证每个客户端的消息处理是线程安全的。

可以在 handleTextMessage 方法中增加 Thread.sleep 来测试一下。连续点击多次编辑操作，会发现每隔一段时间方法才会执行一次。

虽然多个客户端的消息处理是可以并发执行的，但是接受消息和具体处理某个消息，使用的是 同一个线程。

如果处理消息的耗时比较长，并发量又比较高，可能会导致系统响应时间变长，甚至因为资源耗尽而服务崩溃。

💡 为了便于理解，可以类比一下调用 Spring MVC 的某个接口时，如果该接口内部的耗时较长，请求线程就会一直阻塞，最终导致 Tomcat 请求连接数(默认值是 200 个连接)耗尽。

怎么解决这个问题呢？最简单的方法就是开一个线程专门来异步处理消息。

但是我们还要保证操作是按照顺序同步给其他客户端的，因此还需要引入一个队列，将任务按照顺序放到队列中，交给线程去处理。

其实上述的异步操作 + 从任务队列取任务执行，使用线程池就可以实现了。

但对于协同编辑场景，需要尽可能地保证低延迟，因此我们选用一种高级技术 Disruptor 无锁队列来减少线程上下文的切换，能够在高并发场景下保持低延迟和高吞吐量。

此外，使用 Disruptor 还有一个优点，可以将任务放到队列中，通过优雅停机机制，在服务停止前执行完所有的任务，再退出服务，防止消息丢失。

2、Disruptor 介绍

Disruptor 是一种高性能的并发框架，由 LMAX（一个金融交易系统公司）开发，它是一种 无锁的环形队列 数据结构，用于解决高吞吐量和低延迟场景中的并发问题。

支持生产者 – 消费者模式，可作为消息队列使用，适用于金融交易、实时数据处理、游戏事件等对并发和实时性要求较高的场景。

它最大的特点就是快、延迟低，非常低！

Disruptor 的核心思想是基于固定大小的 环形缓冲区（Ring Buffer），并通过序列化控制访问，以避免传统队列中常见的锁竞争问题。

它主要通过以下几点实现高性能的消息传递机制：

• 环形缓冲区 ：使用固定大小的数组，可以复用内存，避免了频繁的内存分配和垃圾回收。
• 无锁设计 ：依赖 CAS（Compare – And – Swap）和内存屏障，而不是传统的锁，降低了线程切换的开销。
• 缓存友好 ：最大化利用 CPU 的缓存局部性，提高访问速度。
• 序列号机制 ：通过序列号管理生产者和消费者的访问，保证数据一致性。
• 多消费者模式 ：支持多消费者共享同一环形缓冲区，并能配置不同的消费策略（如依赖关系、并行消费等）。

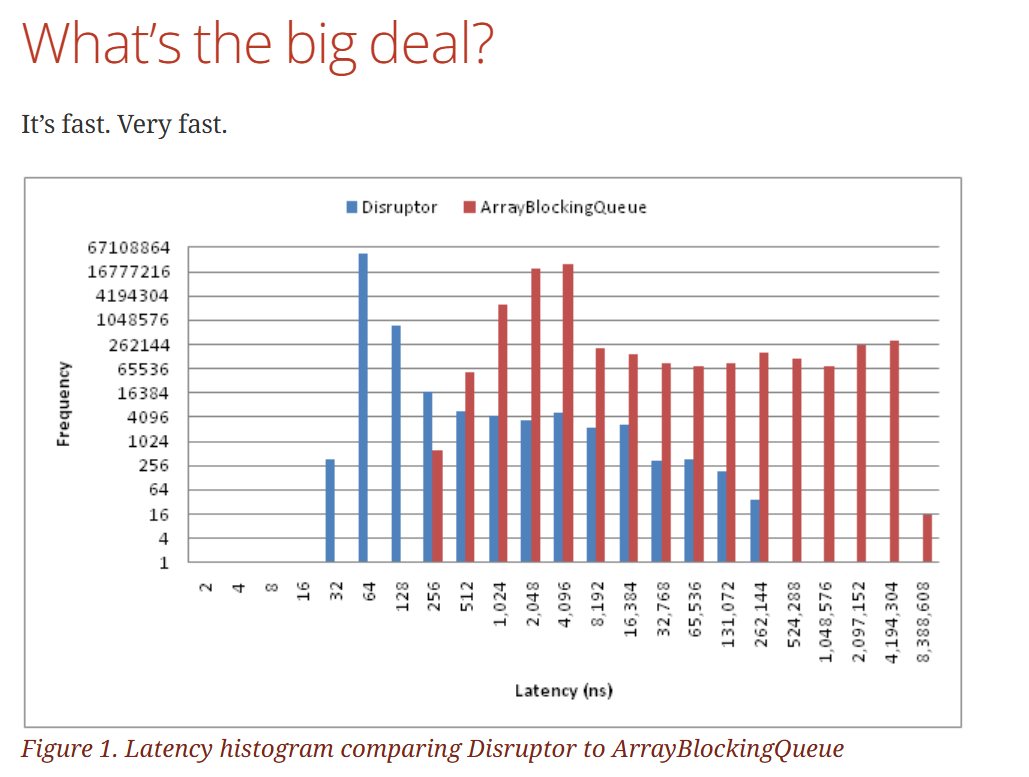

Disruptor 与传统队列对比：

3、Disruptor 核心概念与工作流程

先了解 Disruptor 的核心概念：

• RingBuffer（环形缓冲区） ：固定大小的循环数组，用于存储数据项，生产者和消费者共享该数据结构。
• Event（事件） ：存储在 RingBuffer 中的数据对象，用于表示要传递的消息或数据。
• Producer（生产者） ：负责向 RingBuffer 写入数据的角色。
• Consumer（消费者） ：从 RingBuffer 中读取并处理数据的角色。
• Sequencer（序列器） ：管理生产者与消费者的索引，确保并发安全的序列管理。
• SequenceBarrier（序列屏障） ：控制消费者等待数据可用的机制，确保数据完整性。
• WaitStrategy（等待策略） ：定义消费者如何等待新的数据（如自旋、自适应等待等）。
• EventProcessor（事件处理器） ：集成了 Consumer 和 SequenceBarrier，用于更高级的消费控制。

而 Disruptor 是封装了 RingBuffer、Producer 和 Consumer 的核心管理类，用于协调所有组件的运行。

下面我举例来说明 Disruptor 的工作流程：

下图是一个 Disruptor 生产者的模型，仅供参考，了解一下即可：

其实对大家来说，先将 Disruptor 当做一个高性能的队列来使用就可以了，可以向队列中添加事件并定义处理方式。

• 上面的内容重点记忆 Disruptor 的无锁，CAS，环形队列，消息生产时序号的控制，以及防止数据覆盖的机制；
• 感兴趣的同学可以阅读 这篇文章 深入了解 Disruptor 性能高的原因。

下面我们来引入 Disruptor 来优化代码。

4、Disruptor 实战

(1) 引入 Disruptor 依赖

<!– 高性能无锁队列 –>
<dependency>
<groupId>com.lmax</groupId>
<artifactId>disruptor</artifactId>
<version>3.4.2</version>
</dependency>

(2) 定义图片编辑事件

引入 Disruptor 后，第一件事是把“收到消息 → 处理消息”这一整条链路拆成「事件」。

Disruptor 只认识事件（Event），所以必须把原来的同步处理逻辑（handleTextMessage 及 3 个 handleXxx 方法）改造成「生产事件 → 消费事件」模型：

在 websocket.disruptor 包中新建 PictureEditEvent 类，充当了上下文容器，所有处理消息所需的数据都被封装在其中。

也就是，这三个消息处理方法的参数，单独提取出来作为事件类的属性：

@Data
public class PictureEditEvent {
/**
* 消息
*/
private PictureEditRequestMessage pictureEditRequestMessage;
/**
* 当前用户的 session
*/
private WebSocketSession session;
/**
* 当前用户
*/
private User user;
/**
* 图片 id
*/
private Long pictureId;
}

(3) 定义事件处理器（消费者）

这里基本上是把 PictureEditHandler 分发消息的逻辑搬了过来，它的作用就是将不同类型的消息分发到对应的处理器中。

/**
* 图片编辑事件处理器(消费者)
*/
@Component
@Slf4j
public class PictureEditEventWorkHandler implements WorkHandler<PictureEditEvent> {
// 1. 定义事件处理器(消费者), 实现 WorkHandler<T> 接口, T 表示生产者事件

@Resource
private PictureEditHandler pictureEditHandler;

@Resource
private UserService userService;

// 2. 实现 WorkHandler 接口的方法, 参数就是接口的泛型, 也就是处理生产者事件的方法
// 3. 消费者事件的逻辑, 就是刚刚编写的处理图片的逻辑, 复制过来改造为消费者事件即可
@Override
public void onEvent(PictureEditEvent pictureEditEvent) throws Exception {
// 4. user, pictureId 不需要从 session 中获取, 直接从参数(生产者事件)中获取
PictureEditRequestMessage pictureEditRequestMessage = pictureEditEvent.getPictureEditRequestMessage();
WebSocketSession session = pictureEditEvent.getSession();
User user = pictureEditEvent.getUser();
Long pictureId = pictureEditEvent.getPictureId();

// 5. 从图片编辑请求的 message 属性中获取到类别
String type = pictureEditRequestMessage.getType();

// 6. 从类别获取枚举
PictureEditMessageTypeEnum pictureEditMessageTypeEnum = PictureEditMessageTypeEnum.getEnumByValue(type);
// 7. 根据消息类型的枚举, 进行对应的处理(需要引入图片处理的 Bean: PictureEditHandler)
switch (pictureEditMessageTypeEnum){
case ENTER_EDIT:
pictureEditHandler.handleEnterEditMessage(pictureEditRequestMessage, session, user, pictureId);
break;
case EXIT_EDIT:
pictureEditHandler.handleEditActionMessage(pictureEditRequestMessage, session, user, pictureId);
break;
case EDIT_ACTION:
pictureEditHandler.handleExitEditMessage(pictureEditRequestMessage, session, user, pictureId);
break;
default:
// 收到 info 、error 类型的消息, 如果是 error, 说明用户参数传递错误, 只给当前用户发送信息
PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.ERROR.getValue());
pictureEditResponseMessage.setMessage("消息类型错误");
pictureEditResponseMessage.setUser(userService.getUserVO(user));
// 这里严格来说也需要处理 Long 精度丢失, 但是这个 switch 情况只是一个错误消息, 就不转了
session.sendMessage(new TextMessage(JSONUtil.toJsonStr(pictureEditRequestMessage)));
break;
}
}
}

(4) 添加 Disruptor 配置类

将我们刚定义的事件及处理器关联到 Disruptor 实例中：

/**
* 图片编辑事件 Disruptor 配置
*/
@Configuration
public class PictureEditEventDisruptorConfig {

// 1. 注册消费者
@Resource
private PictureEditEventWorkHandler pictureEditEventWorkHandler;

// 2. 初始化 Disruptor 对象, 将该对象交给 spring 管理, 并且命名为 PictureEditEventDisruptor
@Bean("PictureEditEventDisruptor")
public Disruptor<PictureEditEvent> messageModelRingBuffer(){
// 3. 定义环形缓冲区 ringBuffer 大小(类似于我们定义一个消息队列大小)
int bufferSize = 1024 * 256;
// Disruptor 队列在高并发, 大吞吐量下的延迟优化效果最明显, 所以我们定义百万级别的 ringBuffer 大小
// 如果定义得太小, 任务又不能被覆盖, 会造成严重的阻塞, 生产者无法继续添加任务

// 4. 实例 Disruptor
Disruptor<PictureEditEvent> disruptor = new Disruptor<>(
PictureEditEvent::new,
bufferSize,
ThreadFactoryBuilder.create()
.setNamePrefix("pictureEditEventDisruptor")
.build()
);
// 第一个参数表示事件工厂, PictureEditEvent::new 会创建一个事件对象, 用于指定每次放入缓冲区的事件类型
// 第二个参数为队列的缓冲区大小
// 第三个参数为线程工厂, 引入的包为 Hutool, 通过线程工厂创建一个线程, 并指定线程名的前缀

// 5. 为 Disruptor 绑定消费者
disruptor.handleEventsWithWorkerPool(pictureEditEventWorkHandler);
// 使用 disruptor 的工作线程, 来执行我们的消费者事件

// 5. 开启 Disruptor
disruptor.start();

// 6. 返回当前的 Disruptor 对象, 便于后续调用
return disruptor;
// 后续在消息生产者中, 使用这个方法返回的 disruptor 对象, 往该对象的缓冲区塞任务
}
}

(5) 定义事件生产者

生产者负责将数据（事件）发到 Disruptor 的环形缓冲区中。

为了保证在停机时所有的消息都能够被处理，我们通过 shutdown 方法完成 Disruptor 的优雅停机。

@Component // 1. 定义为一个 bean
@Slf4j
public class PictureEditEventProducer {

// 2. 引入 Disruptor 队列 bean
@Resource
private Disruptor<PictureEditEvent> pictureEditEventDisruptor;

// 3. 编写发布事件的方法, 参数为生产者事件类的属性
public void publishEvent(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId){
// 4. 获取缓冲区对象
RingBuffer<PictureEditEvent> ringBuffer = pictureEditEventDisruptor.getRingBuffer();

// 5. 获取环形缓冲区下一个可以放置事件的位置
long next = ringBuffer.next();

// 6. 根据下一个放置事件的位置, 获取这个位置的事件对象
PictureEditEvent pictureEditEvent = ringBuffer.get(next);

// 7. 将外层传入的参数, 设置到环形缓冲区下一个位置的事件对象是属性中
pictureEditEvent.setPictureEditRequestMessage(pictureEditRequestMessage);
pictureEditEvent.setSession(session);
pictureEditEvent.setUser(user);
pictureEditEvent.setPictureId(pictureId);

// 8. 发布事件
ringBuffer.publish(next);
}

// 9. 事件未处理完, 队列进行优雅停机
@PreDestroy
public void destroy(){
pictureEditEventDisruptor.shutdown();
// shutdown() 是 Disruptor 提供的现成的方法, 让队列默认处理完所有的让任务后, 再关闭
// shutdown() 可以传递事件参数, 表示默认多少秒后关闭
// 注意: 关闭可以类似于终止服务, 关闭程序
}
}

(6) 修改 PictureEditHandler 的原有逻辑

修改 PictureEditHandler 的原有逻辑（去掉 switch），改为使用事件生产者：

@Resource
@Lazy
private PictureEditEventProducer pictureEditEventProducer;

@Override
protected void handleTextMessage(WebSocketSession session, TextMessage message) throws Exception {
// 将消息解析为 PictureEditMessage
PictureEditRequestMessage pictureEditRequestMessage = JSONUtil.toBean(message.getPayload(), PictureEditRequestMessage.class);
// 从 Session 属性中获取公共参数
Map<String, Object> attributes = session.getAttributes();
User user = (User) attributes.get("user");
Long pictureId = (Long) attributes.get("pictureId");
// 根据消息类型处理消息(生产消息到 Disruptor 环形队列中)
pictureEditEventProducer.publishEvent(pictureEditRequestMessage, session, user, pictureId);
}

这样，我们就实现了基于 Disruptor 的异步消息处理机制，将原有的同步消息分发逻辑，改造为高效解耦的异步处理模型，也更有利于代码的扩展。

7、扩展
