华为实验-VLAN基础

Vlan:Virtual Local Area Network，虚拟局域网
主要作用：隔离广播提高网络的稳定性和安全性。方便灵活的管理网络。

vlan 配置命令：

1.access配置：

vlan batch 10 20 创建vlan 10 20

interface Gi0/0/1 进入接口0/0/1
port link-type access 接口类型配置为access
port default vlan 10 将接口划入vlan10

调试命令：
display vlan 查看vlan配置
display port vlan active 查看接口类型以及pvid
port-group group-member gi 0/0/1 to gi 0/0/2
同时对多个接口进行配置

2.trunk 配置：

interface Gi0/0/5 进入接口0/0/5
port link-type trunk
port trunk allow-pass vlan all 允许所有的vlan
通过（默认只允许vlan 1通过）

修改trunk接口pvid：

int xxx
port trunk pvid vlan 10

3.hybrid 配置：

SW1:
interface GigabitEthernet0/0/1
port hybrid pvid vlan 10
port hybrid untagged vlan 10 100

interface GigabitEthernet0/0/5
port link-type Hybrid
port hybrid tagged vlan 10 20 100

基于mac地址划分vlan：

vlan 20
mac-vlan mac-address 5489-9868-0487
mac-vlan mac-address 5489-9882-5319

int gi 0/0/2
port hybrid untagged vlan 20
mac-vlan enable

注意：
1 一个vlan就是一个逻辑的广播域。
2 一般情况下，一个vlan对应一个网段。
3 PC 不认识、不识别 vlan
4 数据进入交换机后都会嵌入tag

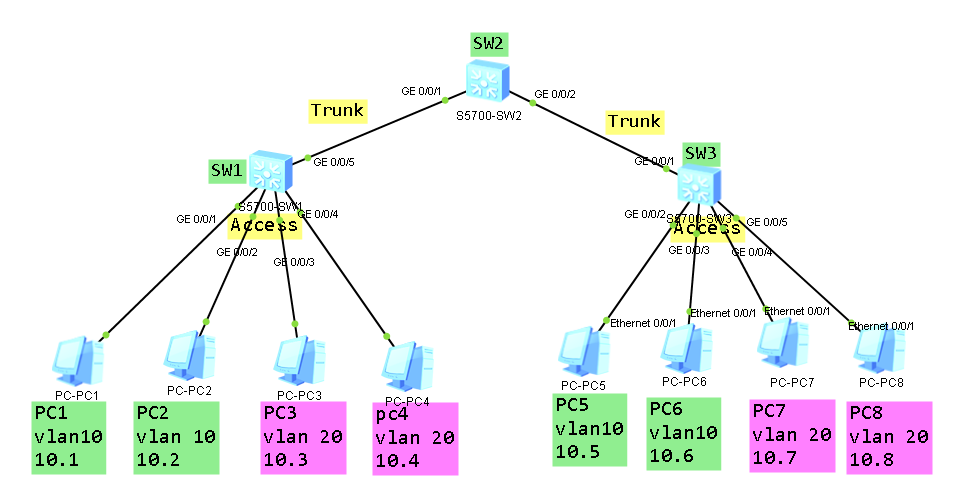

5 中间透传sw2 需创建vlan 10 20
6 进入交换机的流量如果没有标签，则嵌入PVID
7 一个接口PVID只能有一个
8 Access 口只能加入一个vlan
9 Access  口发出报文时一定会将tag 剥离
10 数据的Vlan ID不在允许的列表中，则直接丢弃
