硬件 - 如何用BQ24600制作电池充电器

目录

一、原理图

1.1 确定需求

1.2 按手册抄个原理图

1.3 根据手册来改一下参数

1.4 验证一下

一、原理图

1.1 确定需求

1.三元锂电池 6S2P 2.充电电流 6A；

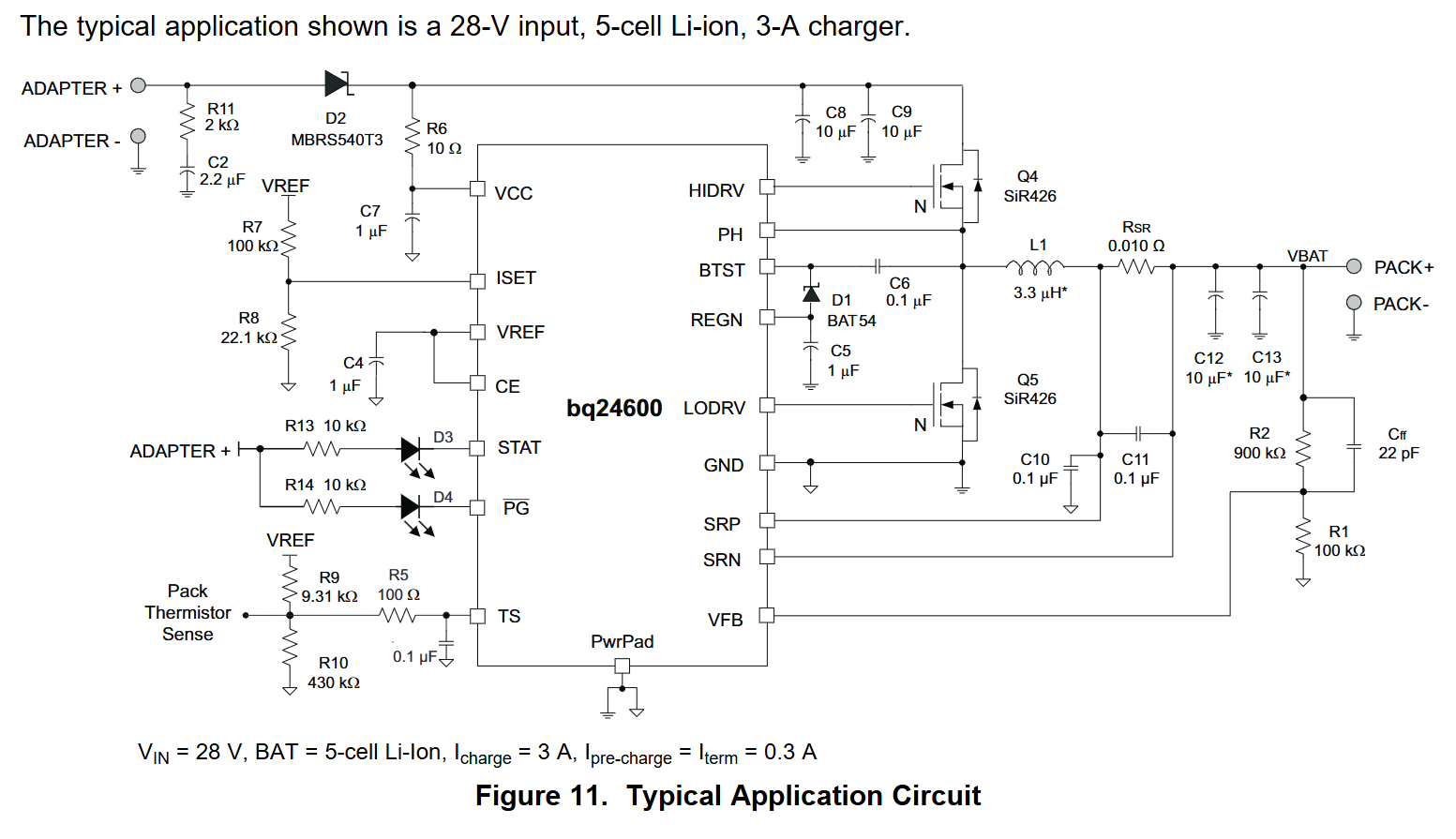

1.2 按手册抄个原理图

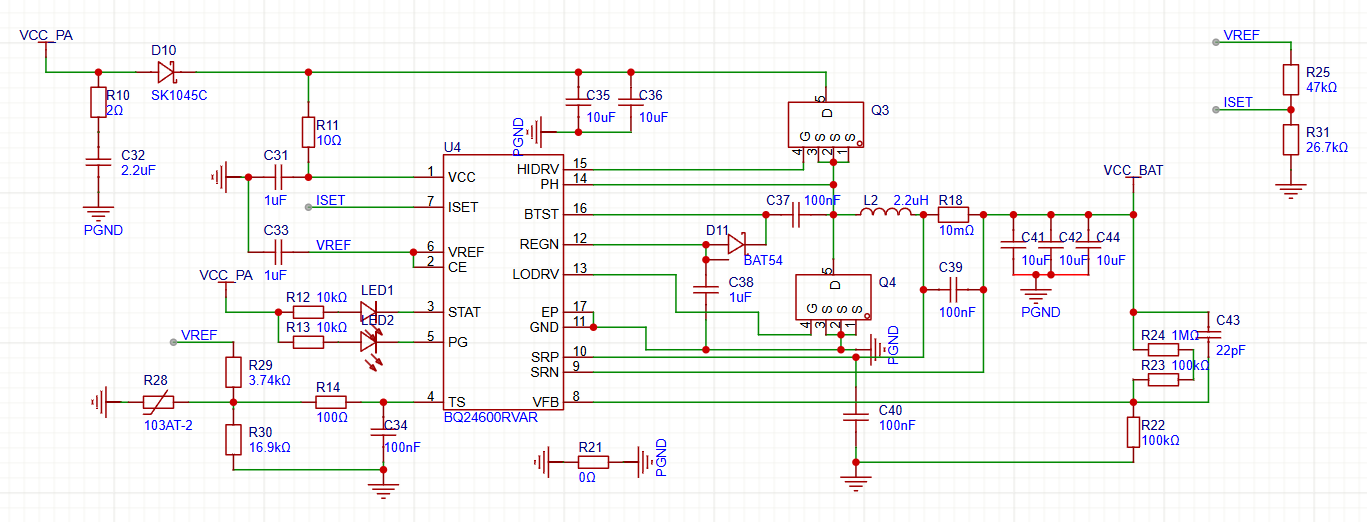

1.3 根据手册来改一下参数

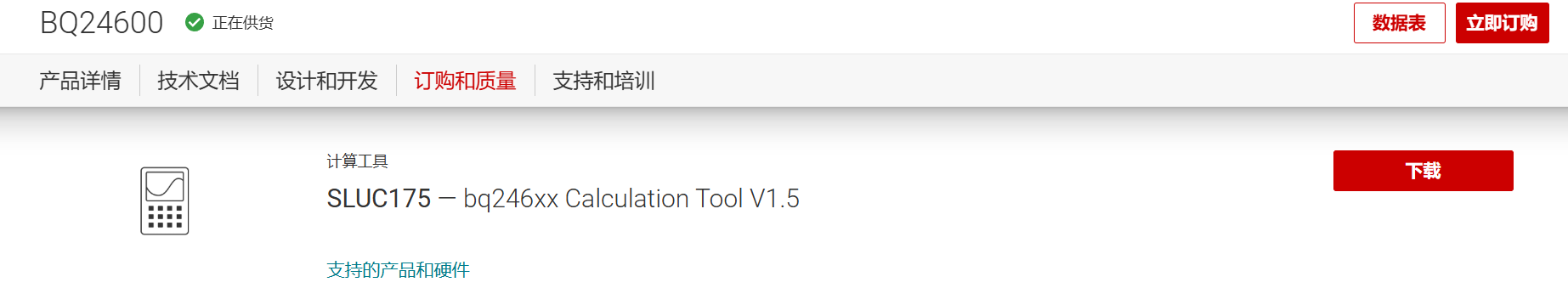

这里我推荐大家使用TI家的参数excel工具

BQ24600 数据表、产品信息和支持 | 德州仪器 TI.com.cn

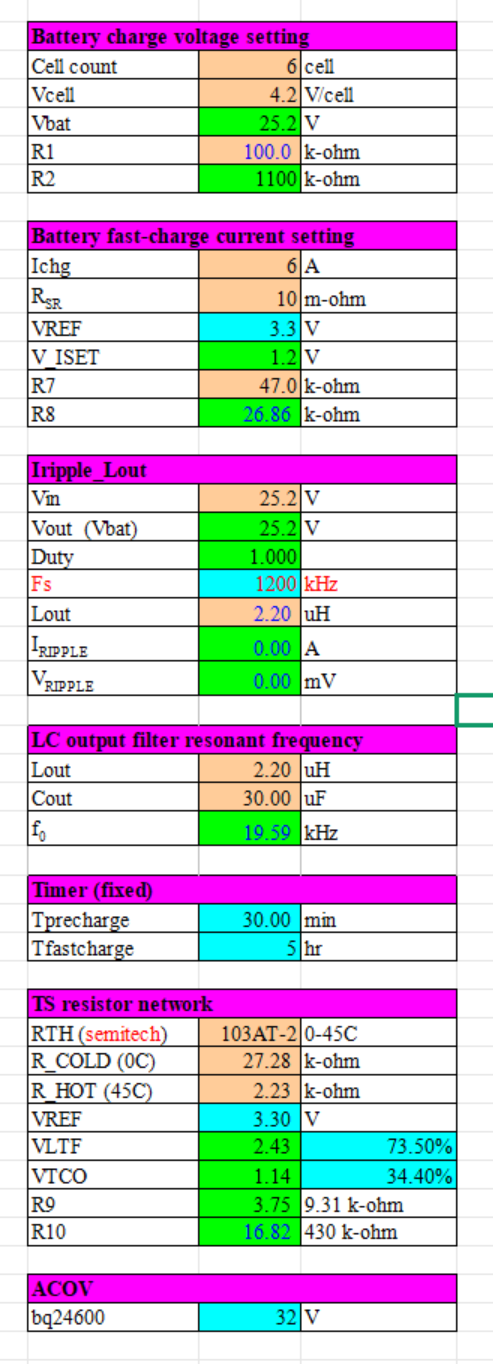

这里我按我要求输入参数

要求为： 6个电芯，每个大概4.2V这样； R1我选100K； Ichg(charge)充电电流 = 6A； 检测电阻我用 10mR； Vin也就是输入部分，我采用 25.2的充电器； 电感和输出电容部分，我按6A推荐值的2.2uH与30uF； 接着是NTC(负温度系数热敏电阻)部分： 我采用的是103AT-2， 在立创商城找到对应手册，0℃时，阻值大概是27.28RR，70℃时，大概是2.23KR；

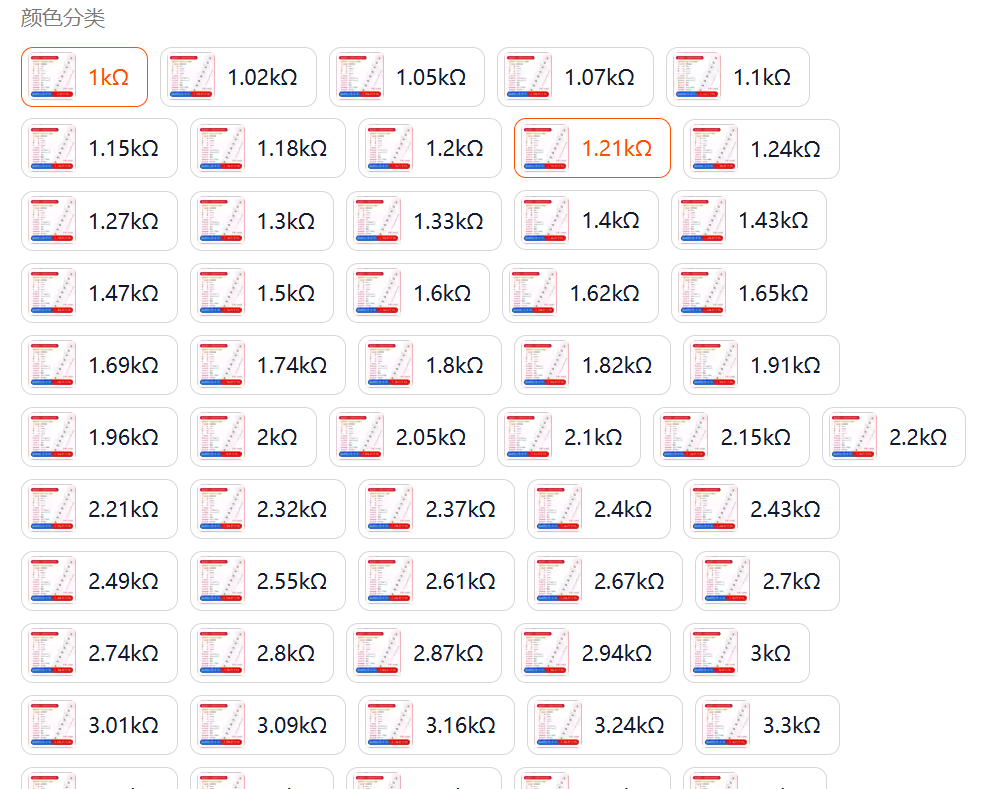

在 硬件 – BQ24600手册阅读-CSDN博客 1.1 处有提到，R11、R6、RSR电阻的额定功率都要1W; 所以这三个电阻封装我都选得比较大（小尺寸电阻额定功率不够）； 剩下阻容我基本是用0603的，0402后续拆下来会麻烦一点，0805太大了… 对了选电容的时候，记得考虑耐压值； 手册中D2部分，我选的是10A的； 那两个MOS也是挺大的… 对了，这里因为很多地方是电阻分压，其实我们可以在淘宝找家元器件店， 像这样，然后根据现有的阻值进行输入，找合适的阻值（因为特殊阻值电阻很贵）

1.4 验证一下

硬件 – BQ24600手册阅读-CSDN博客 电池电压：

充电电流：

谐振频率：

电感选择： 这里就不计算了…在TI那个excel工具里也有… 记得饱和电流不要低于计算值；

Layout部分在我那个博客里有写，可以去看看…
