【记录】服务器｜常见的八种硬盘接口的简介和清晰的接口图片（2025年6月）

硬盘接口很多，在管服务器的时候总是要买，但是偶尔会忘记自己的服务器支持什么接口，此时就需要看引脚。

如果没插满，就可以直接拍接口的图片，与下面这些图片对照一下【文字介绍是AI直接生成的，图片是我到处找找到的】。

文章目录

- SATA（Serial ATA）
- mSATA（Mini-SATA）
- SAS（Serial Attached SCSI）
- U.2（原SFF-8639）
- M.2
- PCI-E接口
- MacBook固态硬盘接口
- AIC（Add-in Card）

参考：

sas硬盘接口类型图解（u2接口和sas接口区别） – 购宝

科普u.2接口 – IT伙伴-分享IT知识

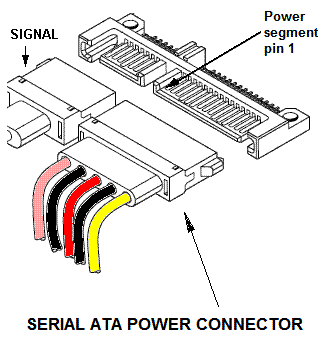

SATA（Serial ATA）

SATA（串行ATA）是一种广泛应用于存储设备的接口标准，主要用于连接机械硬盘（HDD）和固态硬盘（SSD）。它采用串行数据传输方式，相比早期的PATA（并行ATA）具有更高的速度和更小的线缆体积。SATA 3.0版本的最大理论带宽为6Gbps，适合普通消费级存储需求，但由于带宽限制，逐渐被更先进的接口取代。在这里插入图片描述

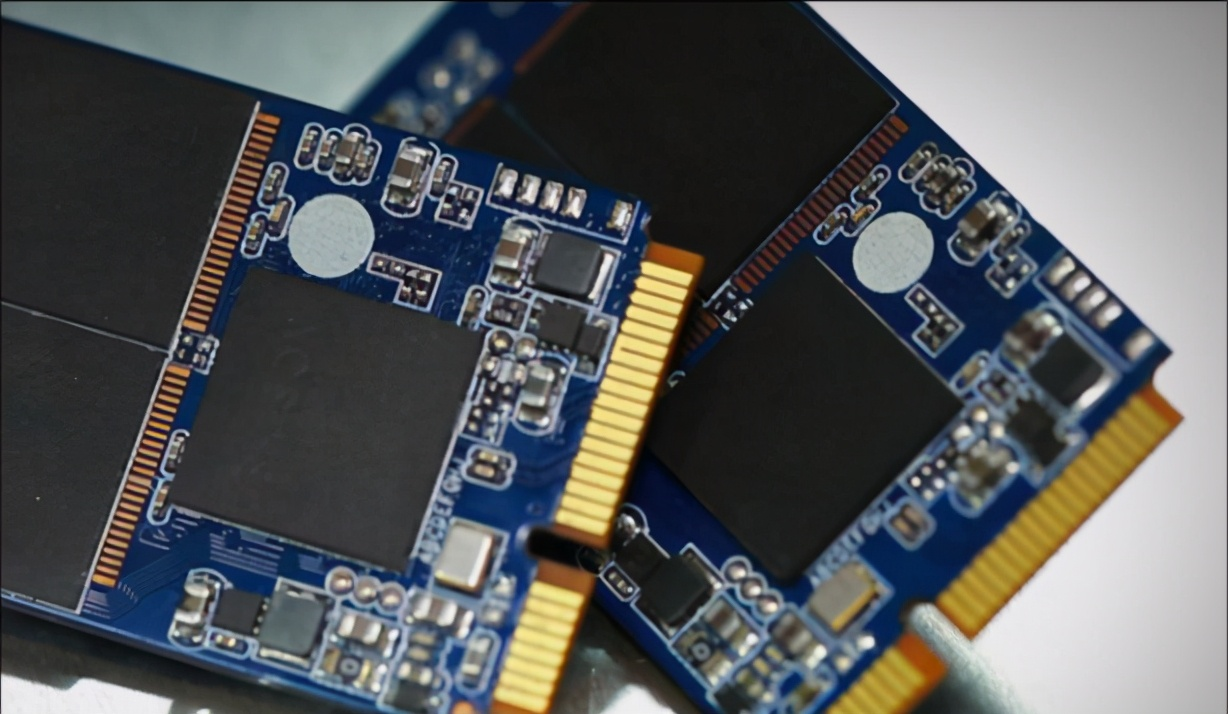

mSATA（Mini-SATA）

mSATA是SATA接口的小型化版本，专为超薄设备（如轻薄笔记本和嵌入式系统）设计。它采用紧凑的物理尺寸，直接通过插槽连接主板，省去了传统SATA的数据线和电源线。mSATA的带宽与标准SATA相同（最高6Gbps），但由于体积限制，通常用于小型SSD，后来逐渐被M.2接口取代。在这里插入图片描述

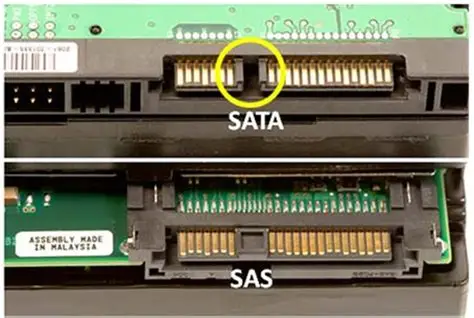

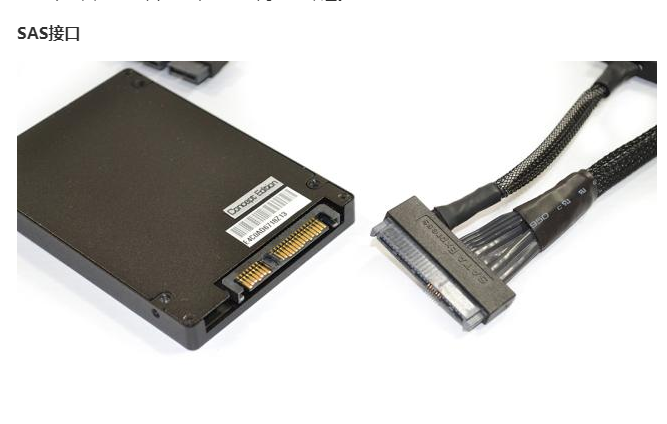

SAS（Serial Attached SCSI）

SAS是一种面向企业级存储的高性能接口，兼容SATA设备，但提供更高的可靠性和传输速度。SAS采用全双工通信，支持多任务并行处理，理论带宽可达12Gbps或更高（如SAS-3为12Gbps，SAS-4为24Gbps）。其优势包括更长的线缆支持、更强的错误纠正能力，适合服务器和数据中心的高负载环境。在这里插入图片描述

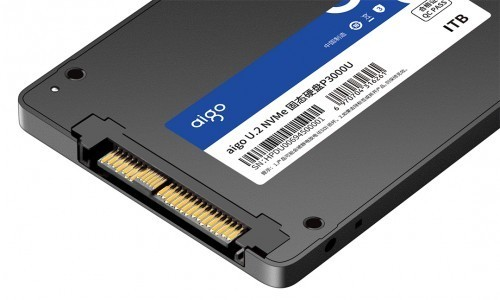

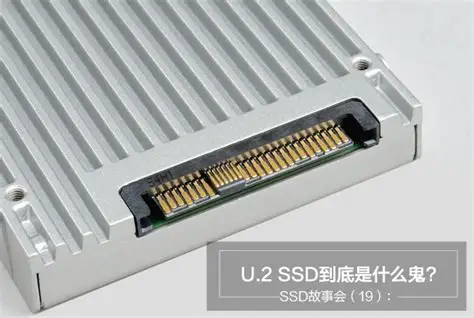

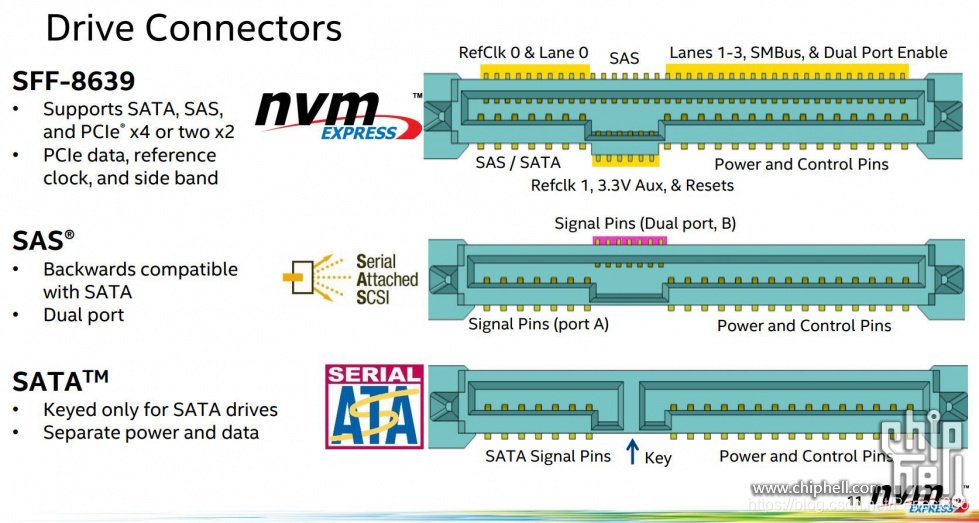

U.2（原SFF-8639）

U.2是一种企业级硬盘接口，通过PCIe通道提供高带宽（如PCIe 3.0 x4的32Gbps），兼容NVMe协议。其外观类似SATA但支持更多引脚，可热插拔，适合数据中心的高性能SSD。U.2与M.2共享协议，但采用更耐用的连接器设计，常见于服务器和高端工作站。

在这里插入图片描述

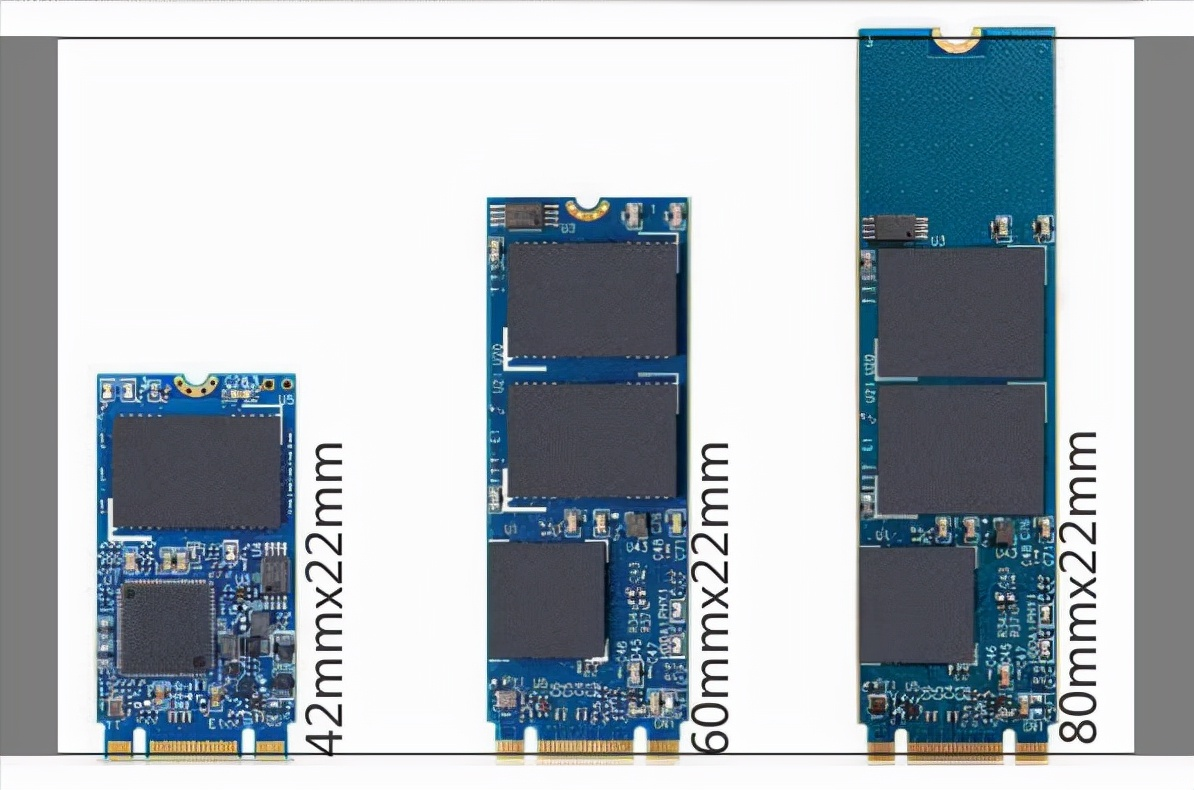

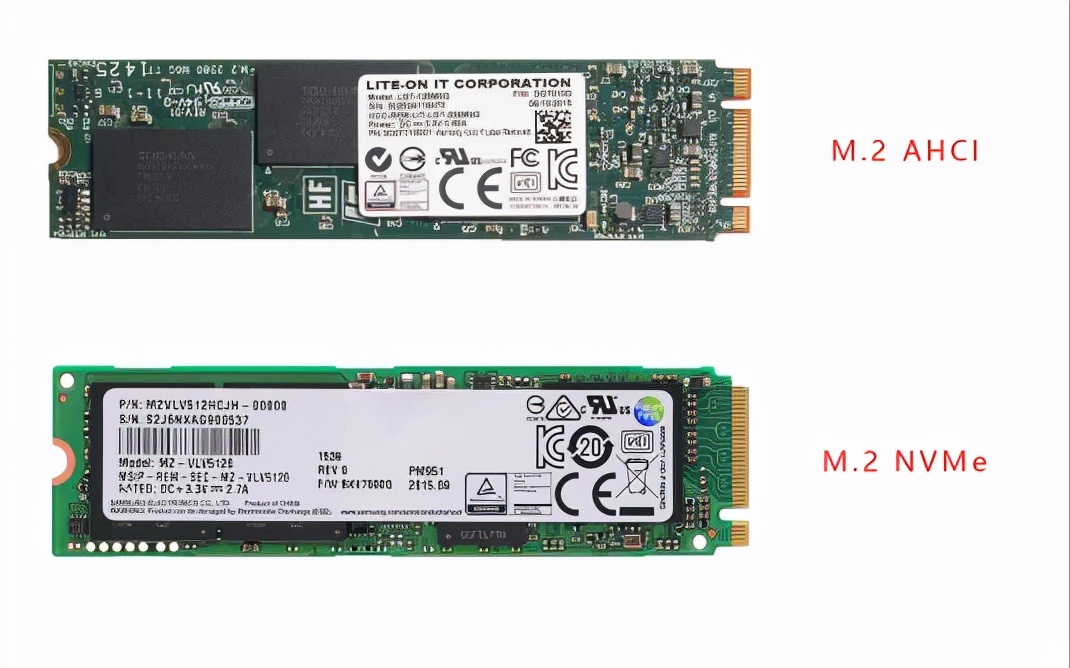

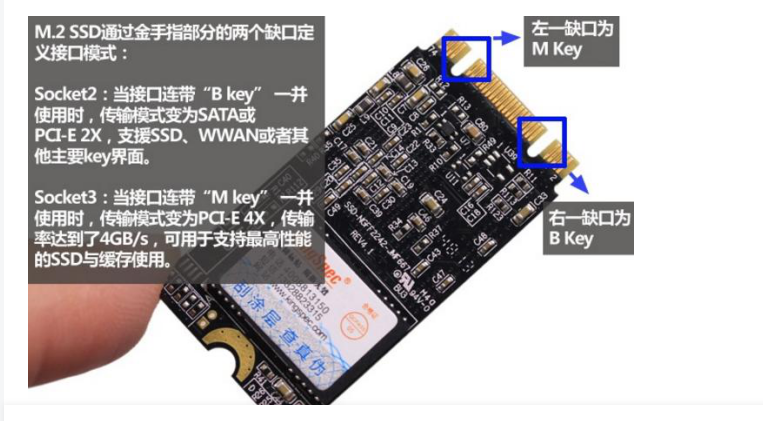

M.2

M.2是一种灵活的接口标准，支持多种协议（如SATA、PCIe和NVMe），广泛应用于高性能SSD。其紧凑的板载设计节省空间，适合笔记本和迷你PC。M.2的PCIe 3.0 x4版本带宽可达32Gbps（4GB/s），而PCIe 4.0/5.0进一步提升了速度。M.2还支持多种长度规格（如2242、2280），适配不同设备需求。在这里插入图片描述

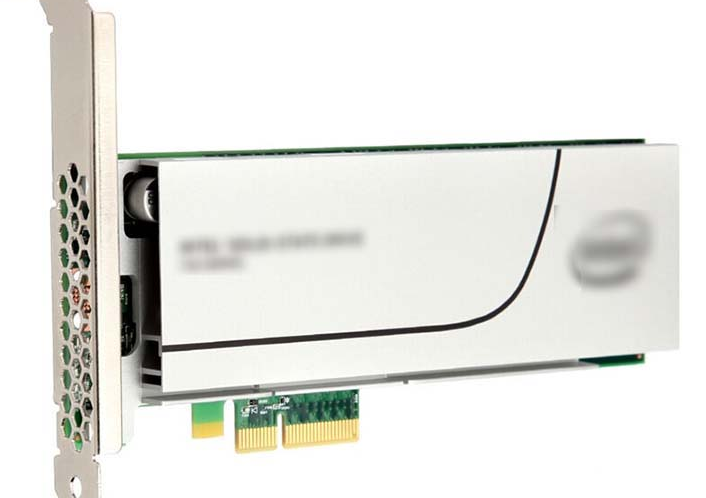

PCI-E接口

PCIe（Peripheral Component Interconnect Express）是一种高速总线标准，用于连接显卡、SSD等扩展设备。其带宽随版本和通道数提升（如PCIe 3.0 x4为4GB/s，PCIe 4.0 x4为8GB/s）。NVMe SSD常通过PCIe接口实现远超SATA的性能，高端消费级和企业级存储广泛采用此方案。在这里插入图片描述

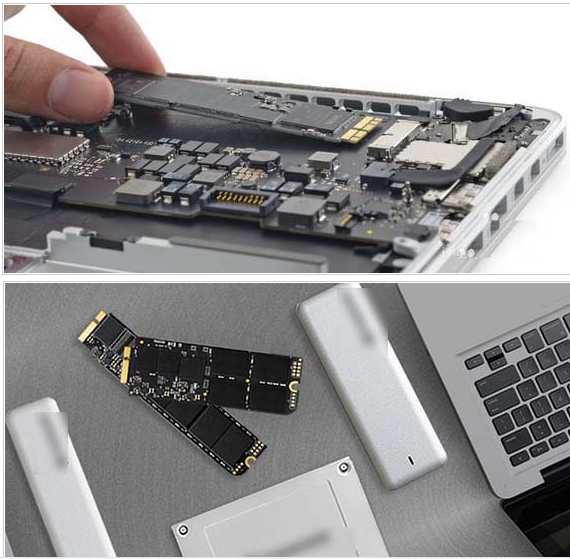

MacBook固态硬盘接口

苹果MacBook曾使用专有固态硬盘接口（如2013-2015款的“Apple SSD”插槽），后期转向通用M.2物理接口但保留特殊引脚定义（需转接卡兼容）。M1/M2机型则直接将SSD焊接在主板上，用户无法自行升级，强调高度集成但牺牲了扩展性。

在这里插入图片描述

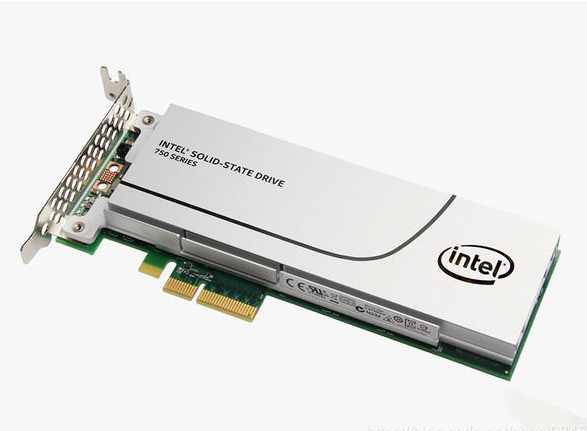

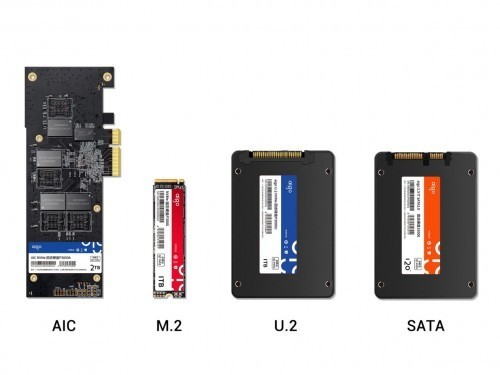

AIC（Add-in Card）

AIC指通过PCIe插槽安装的扩展卡式SSD，直接利用主板PCIe通道提供超高带宽（如PCIe 4.0 x8的16GB/s）。此类方案无需额外线缆，散热设计更优，适合追求极致性能的用户或缺乏M.2插槽的老平台，但会占用显卡等扩展槽位。在这里插入图片描述
