为什么要组建Raid ?

防硬盘损坏丢数据、加快读写速度、简化运维与磁盘管理,是企业服务器、存储设备的基础标配。

不同RAID级别的差异 ?

RAID 级别硬盘数容量利用率读写性能数据冗余适用场景
RAID0 ≥2 100% 最快 无(一块盘坏全丢) 临时缓存、非重要数据,生产不推荐
RAID1 2 50% 读快、写一般 高(单盘损坏不丢数据) 系统盘、重要小数据、数据库系统盘
RAID5 ≥3 (N-1)/N 读快、写偏弱 允许坏 1 块盘 业务数据、文件共享、常规业务(最常用)
RAID6 ≥4 (N-2)/N 读写一般 允许同时坏 2 块盘 大容量存储、高安全要求、多盘位服务器
RAID10 ≥4(偶数) 50% 读写极强 高 数据库、高 IO 业务、核心生产(性能 + 安全首选)

Raid阵列组建实现方式有两种:

①软件 RAID

靠系统内核实现,占用 CPU,性能偏弱

②硬件 RAID(服务器标配,优先推荐)

依靠独立 RAID 阵列卡实现,不占用 CPU,性能强、稳定性高,主流机架 / 刀片服务器都带

本次使用的联想服务器型号为:DN8836

使用RAID阵列卡组建Raid阵列

将两块512G SSD组建为Raid 0 用于安装系统

将8块8T HDD组建为Raid 5 用于存储数据

一、开机进入BIOS

根据提示选择,有的服务器是按F1,有的是按F11

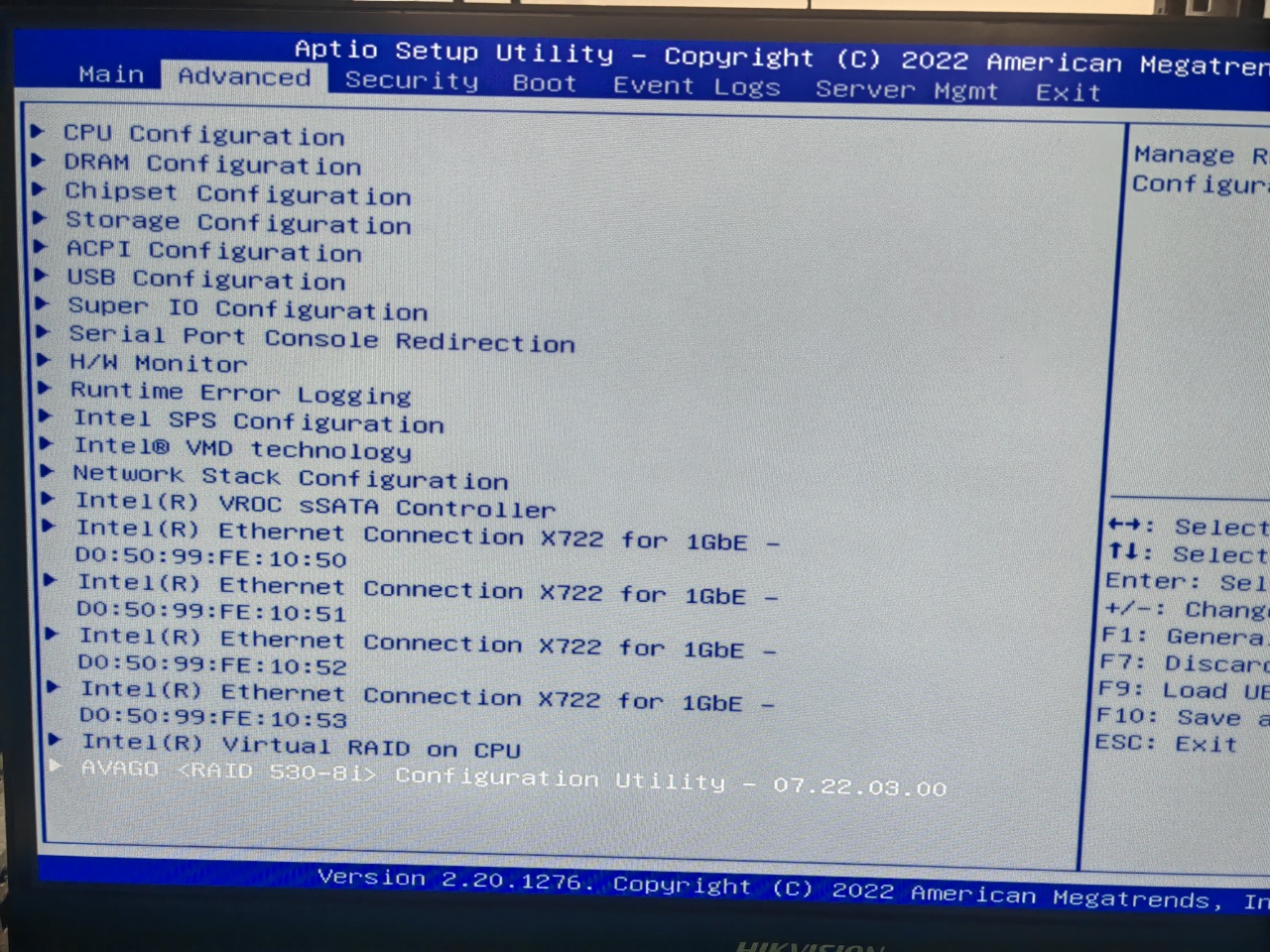

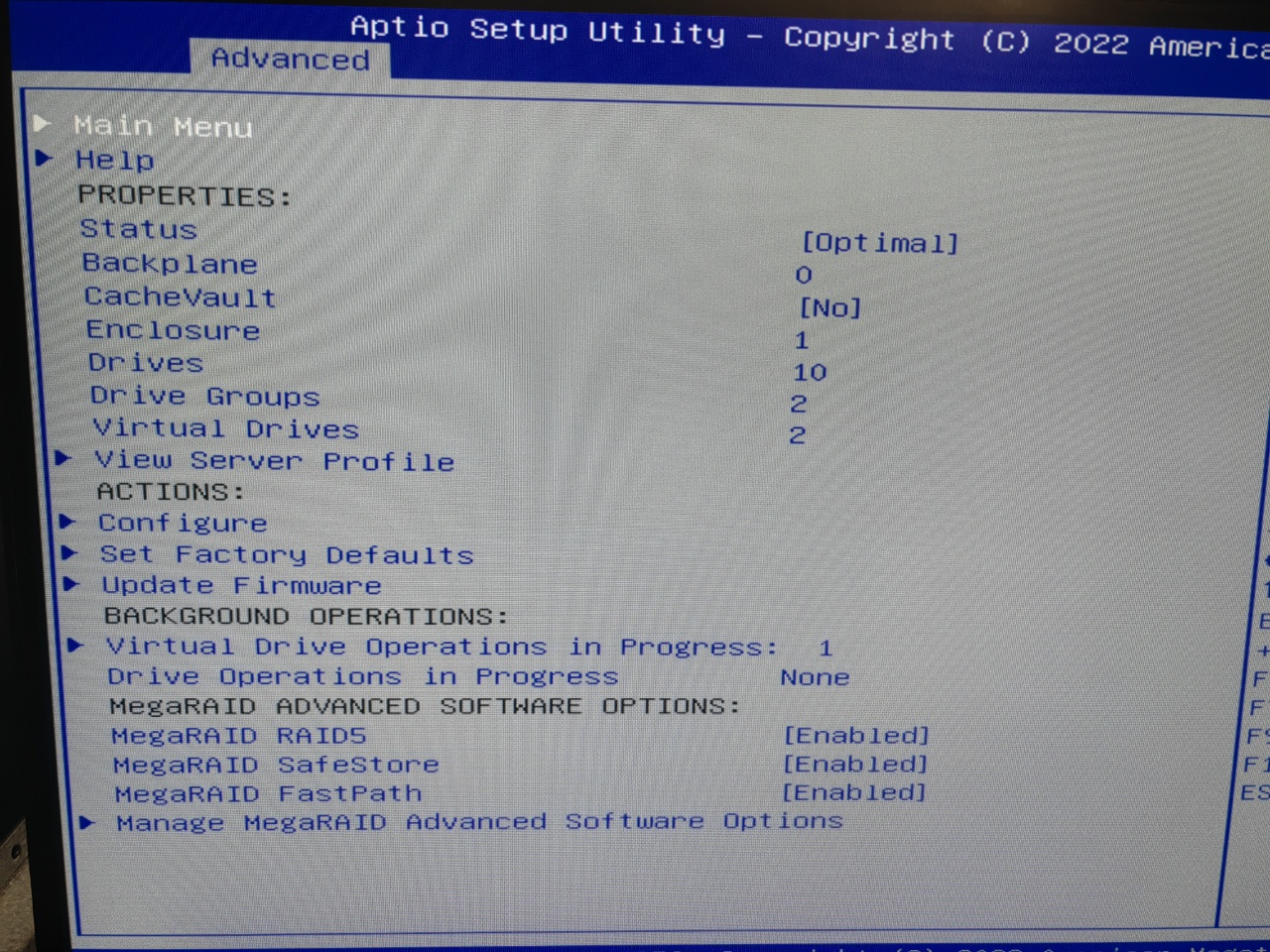

二、选择Advanced,找到Raid卡,我这个是530-8i,点击回车

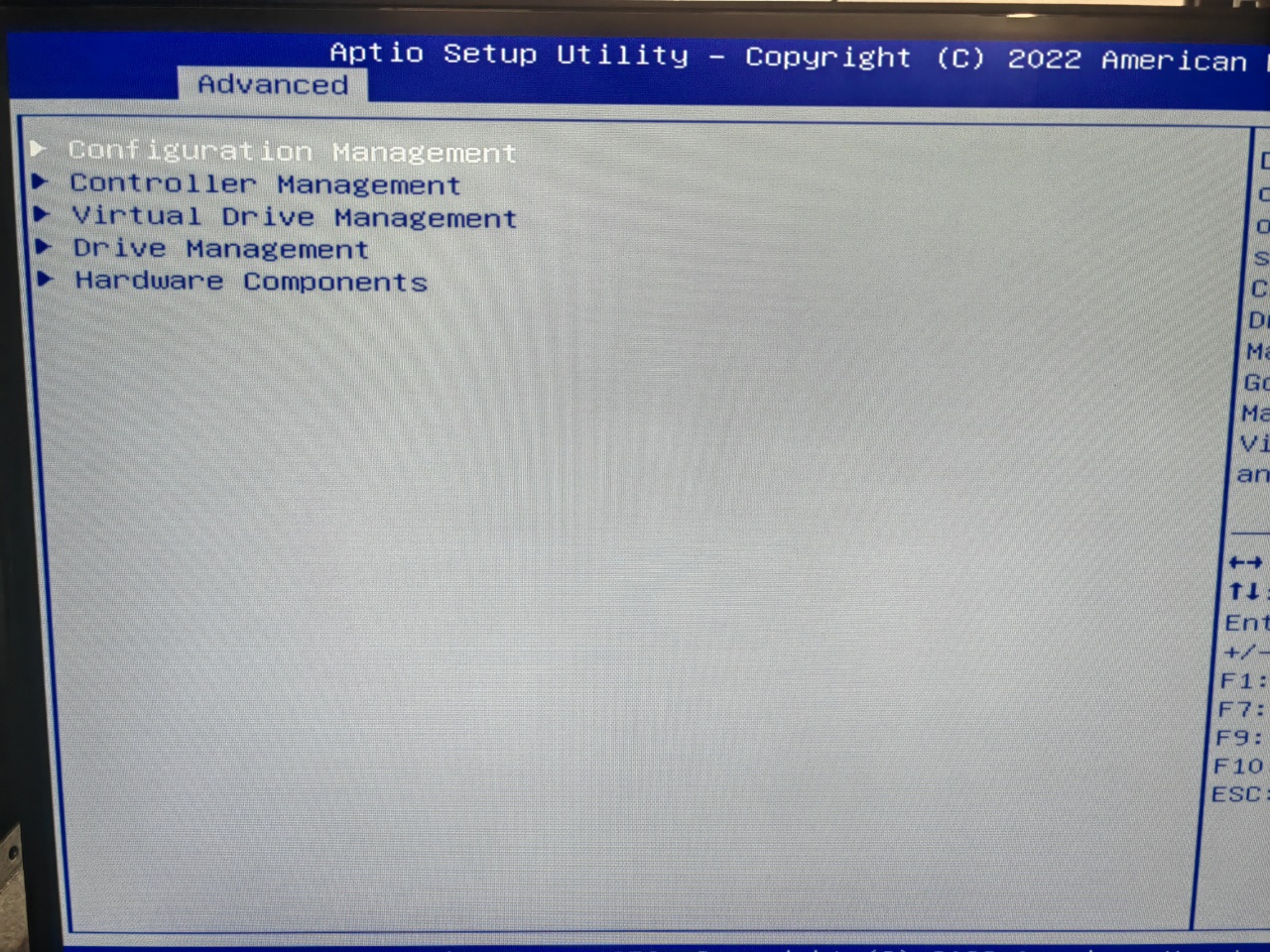

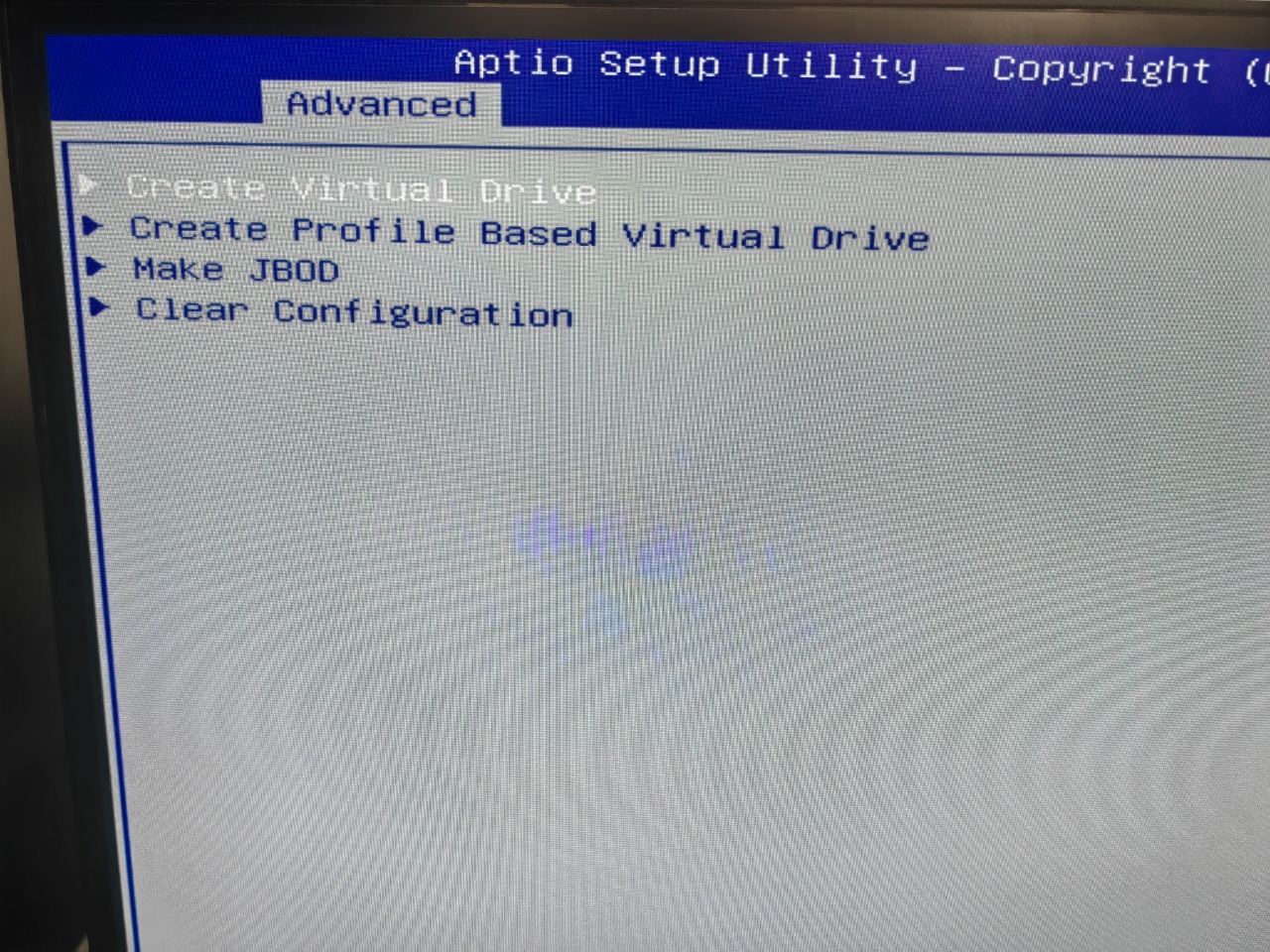

三、选择MainMenu->Configuration Management->Create Virtual Driver

四、配置Raid阵列,先选择Raid编号,我这里以Raid0和Raid5为例。

先配置Raid0

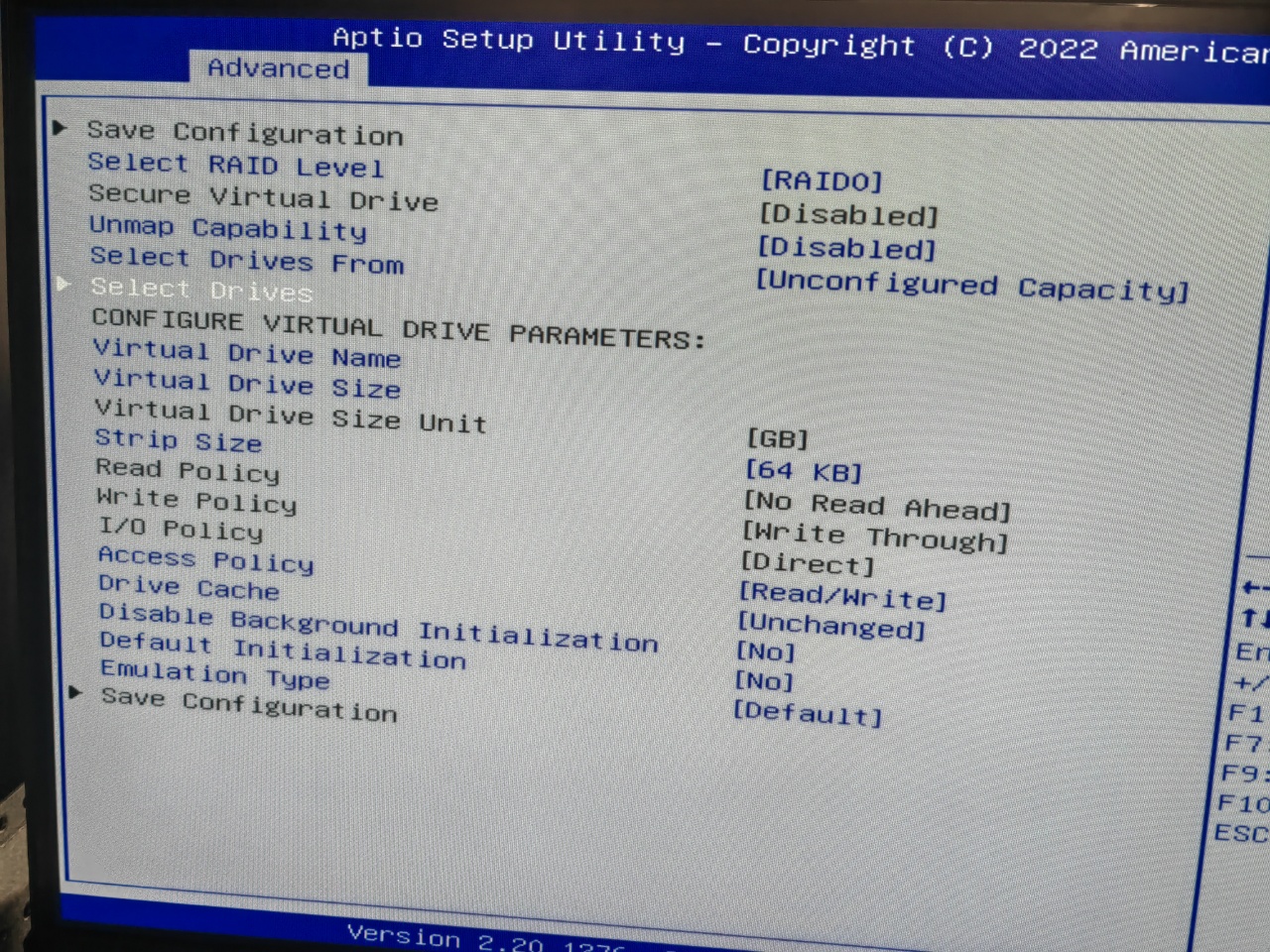

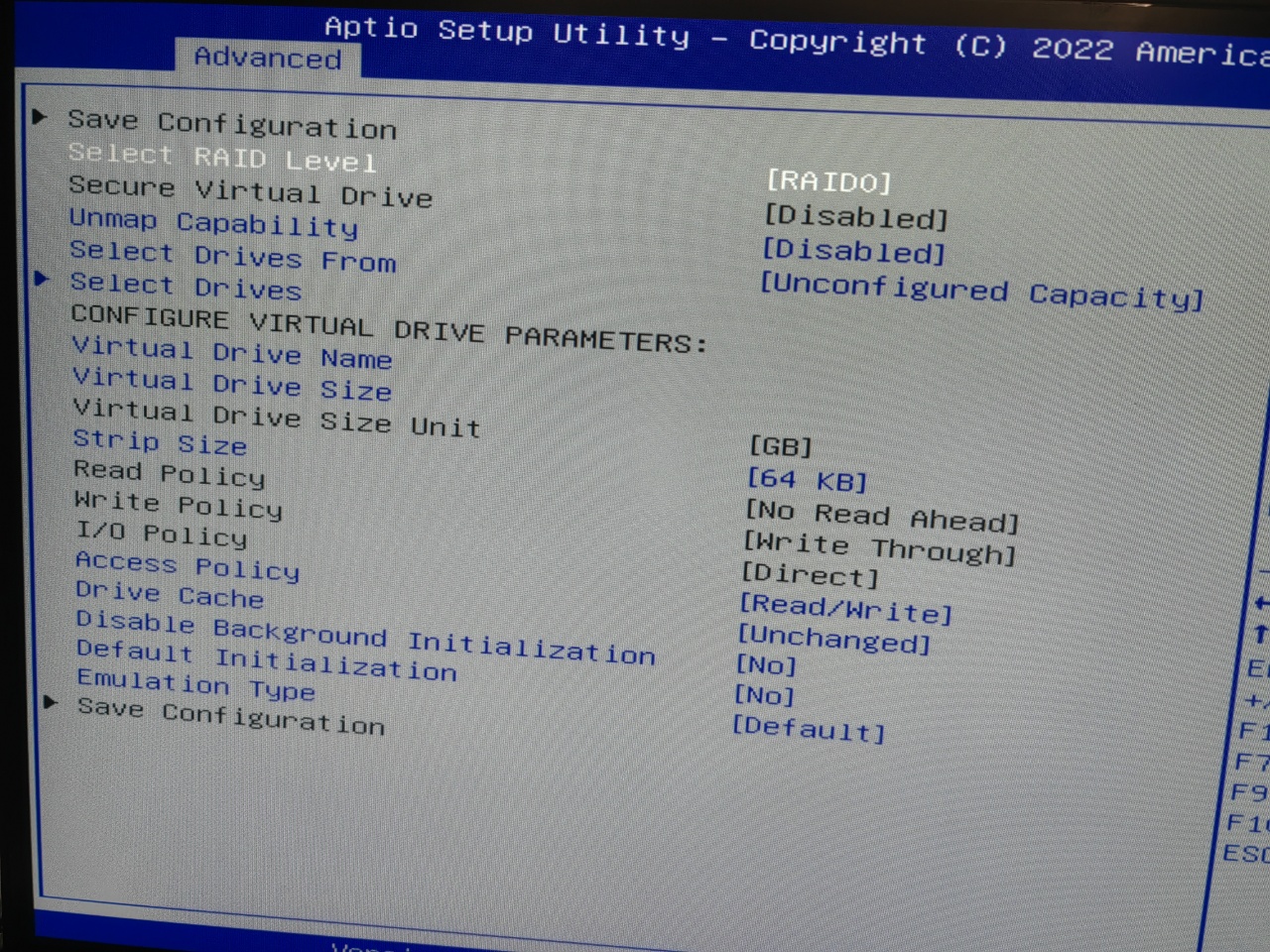

①在Select RAID Level 里选择RAID0

②选择Select Drivers 关联对应的硬盘

③将需要组件的盘选择为Enable,(我这里选择两个512G的SSD硬盘),点击Apply Changes进行应用

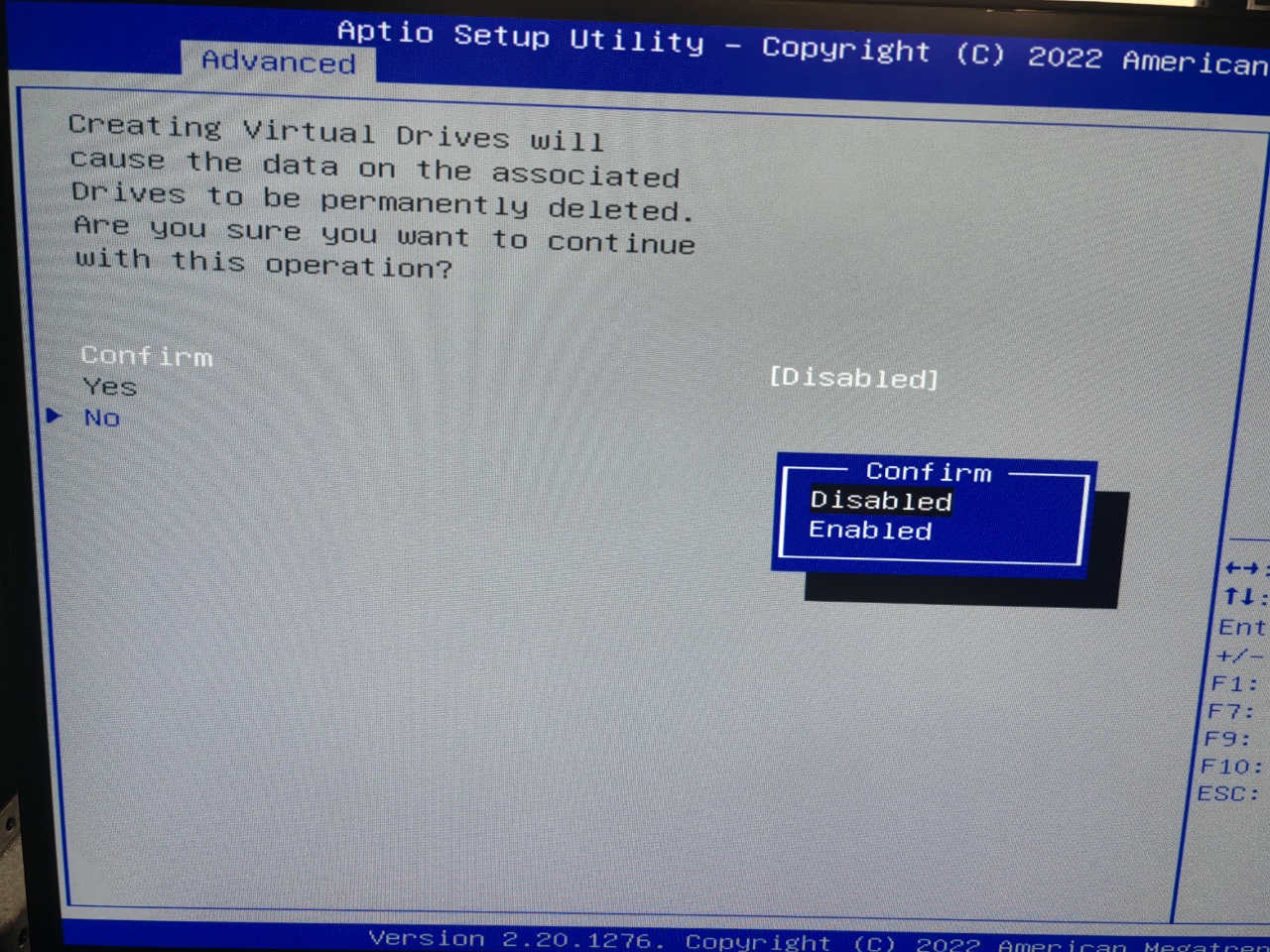

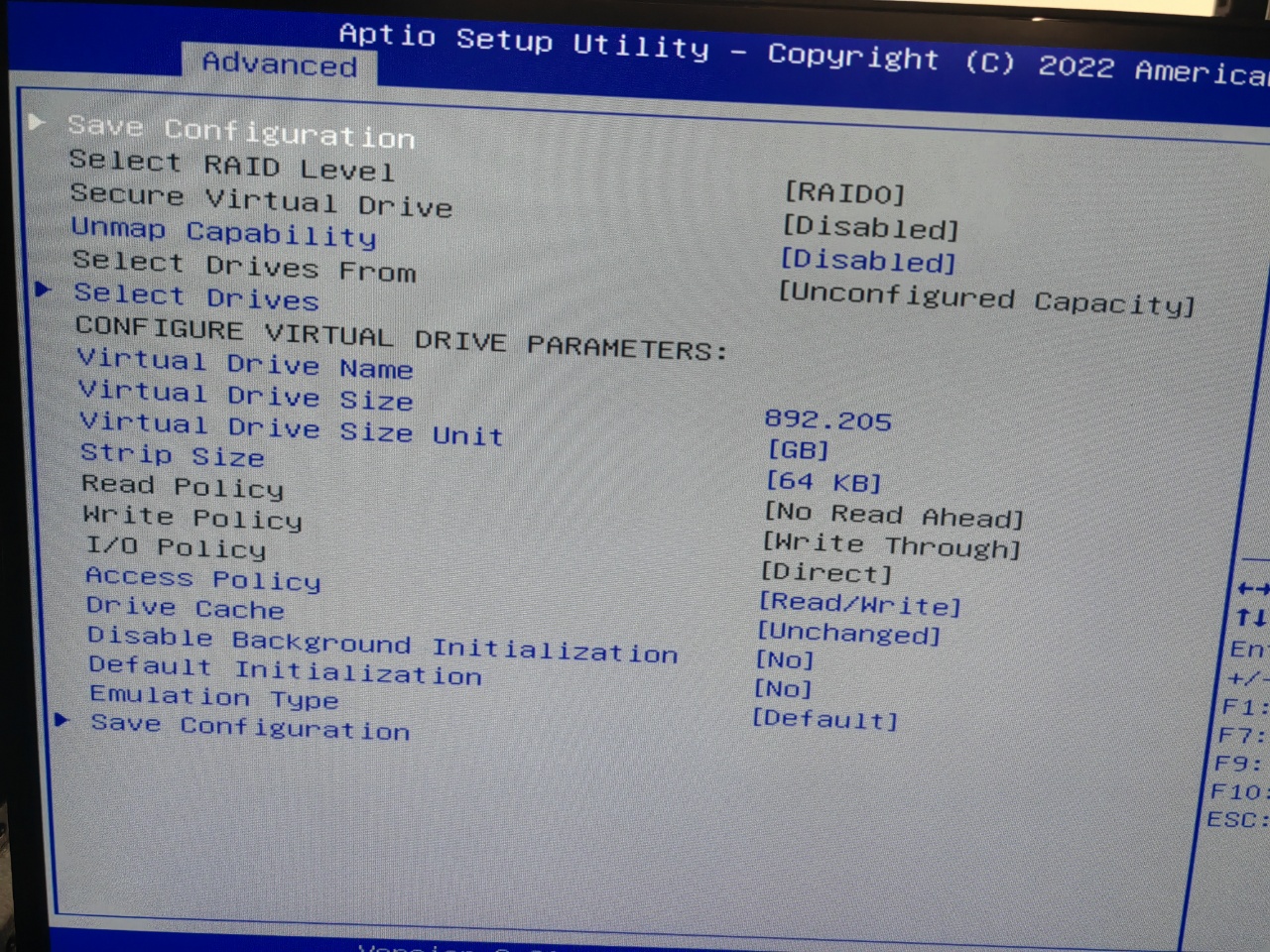

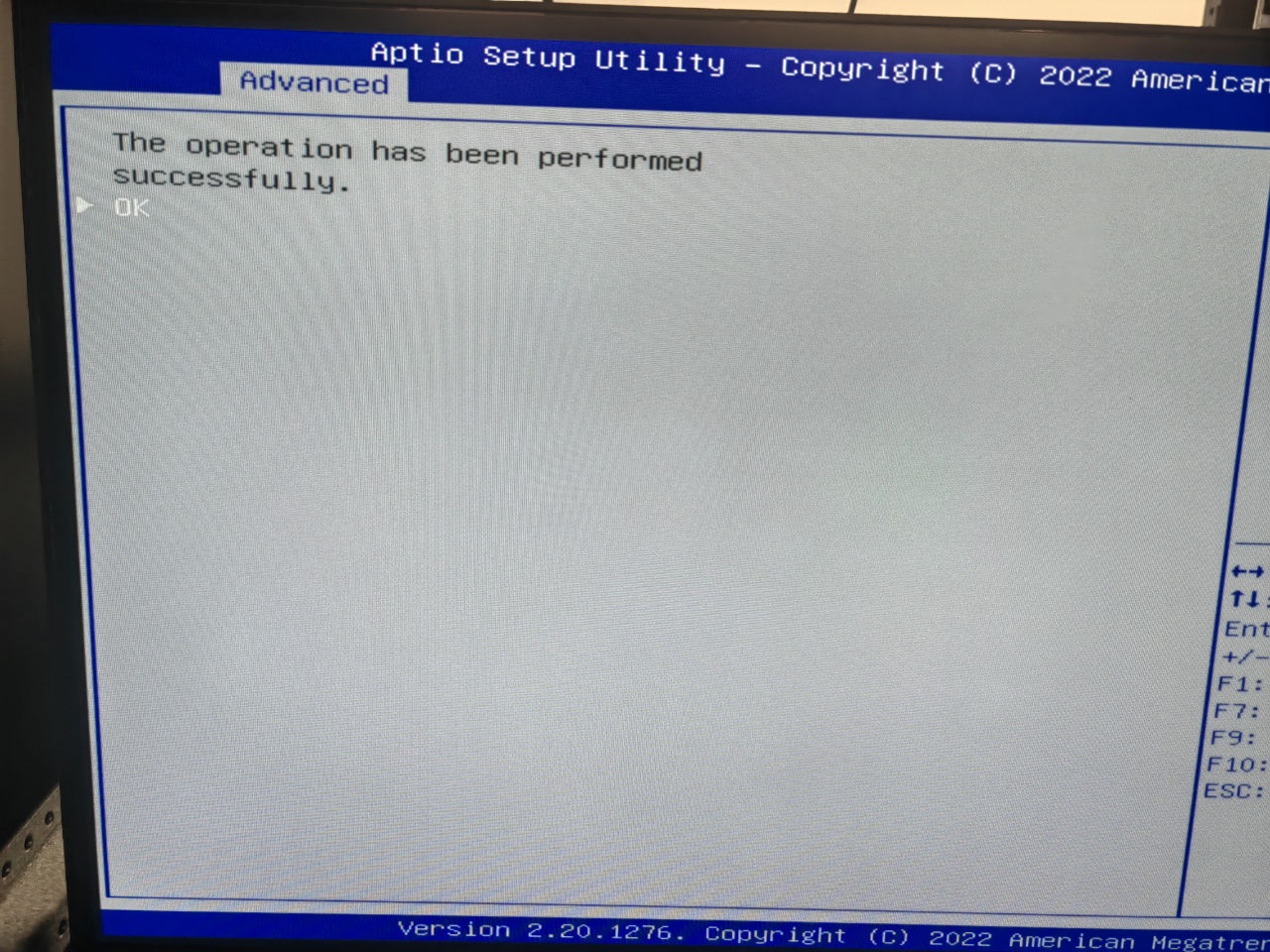

④Save Configuration 保存配置,Confirm选择Enable,提示successfully,点击OK。

再配置Raid5

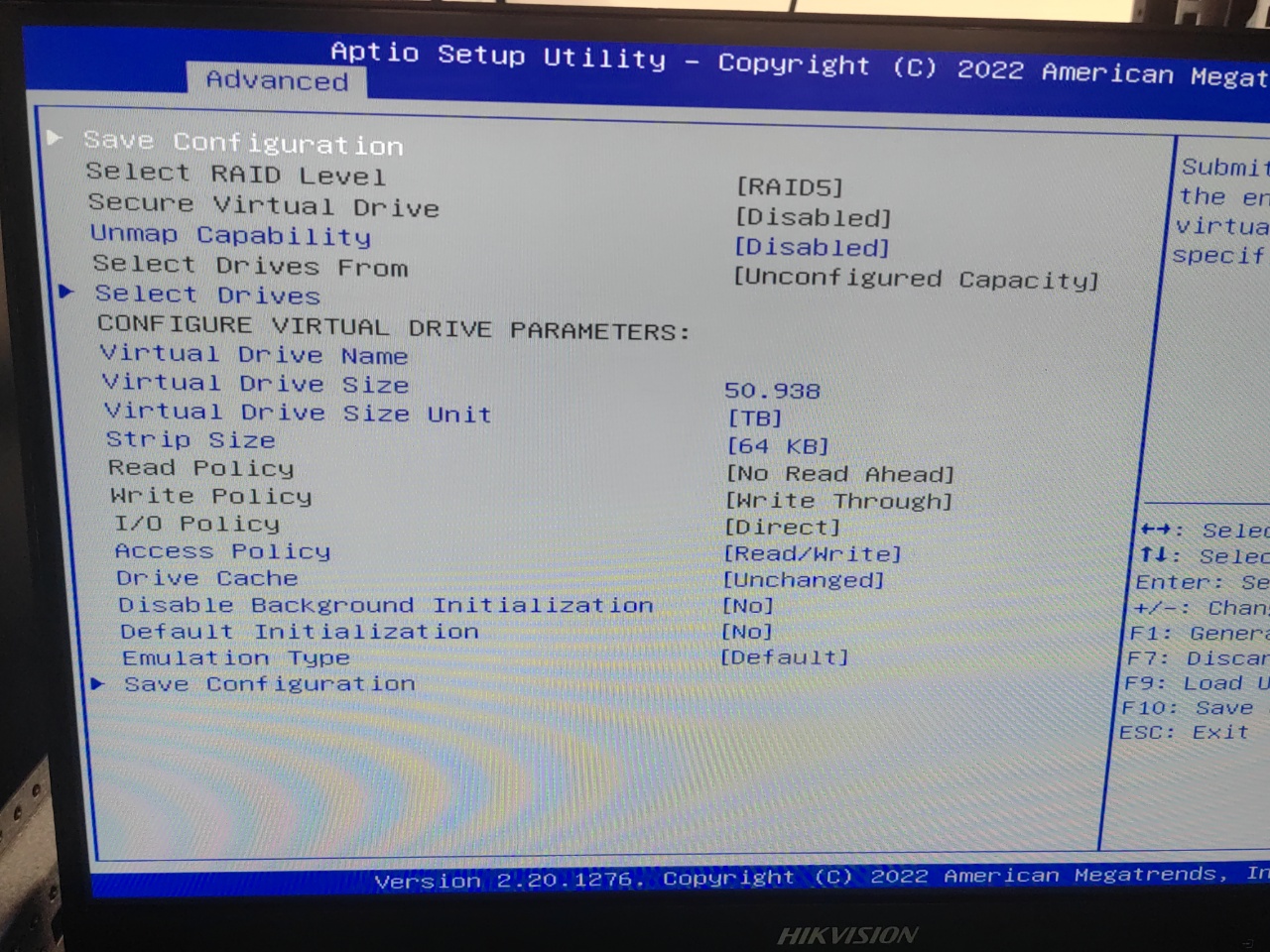

①在Select RAID Level 里选择RAID5,点击Select Drivers

②将需要组件的盘选择为Enable,(我这里选择8个8T的HDD硬盘),点击Apply Changes进行应用

③ Save Configuration 保存配置,Confirm选择Enable,提示successfully,点击OK。

五、配置完成,查看配置内容

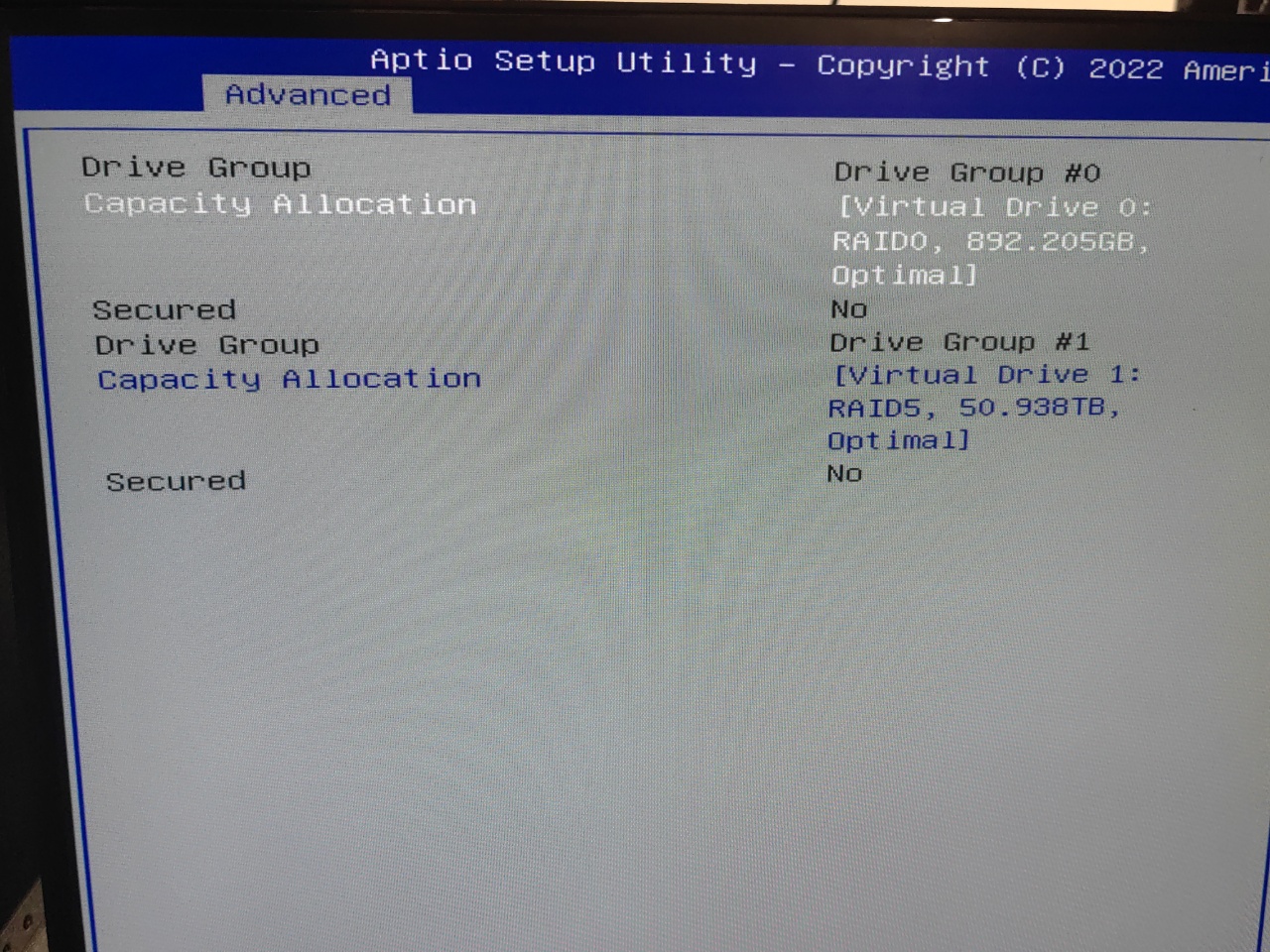

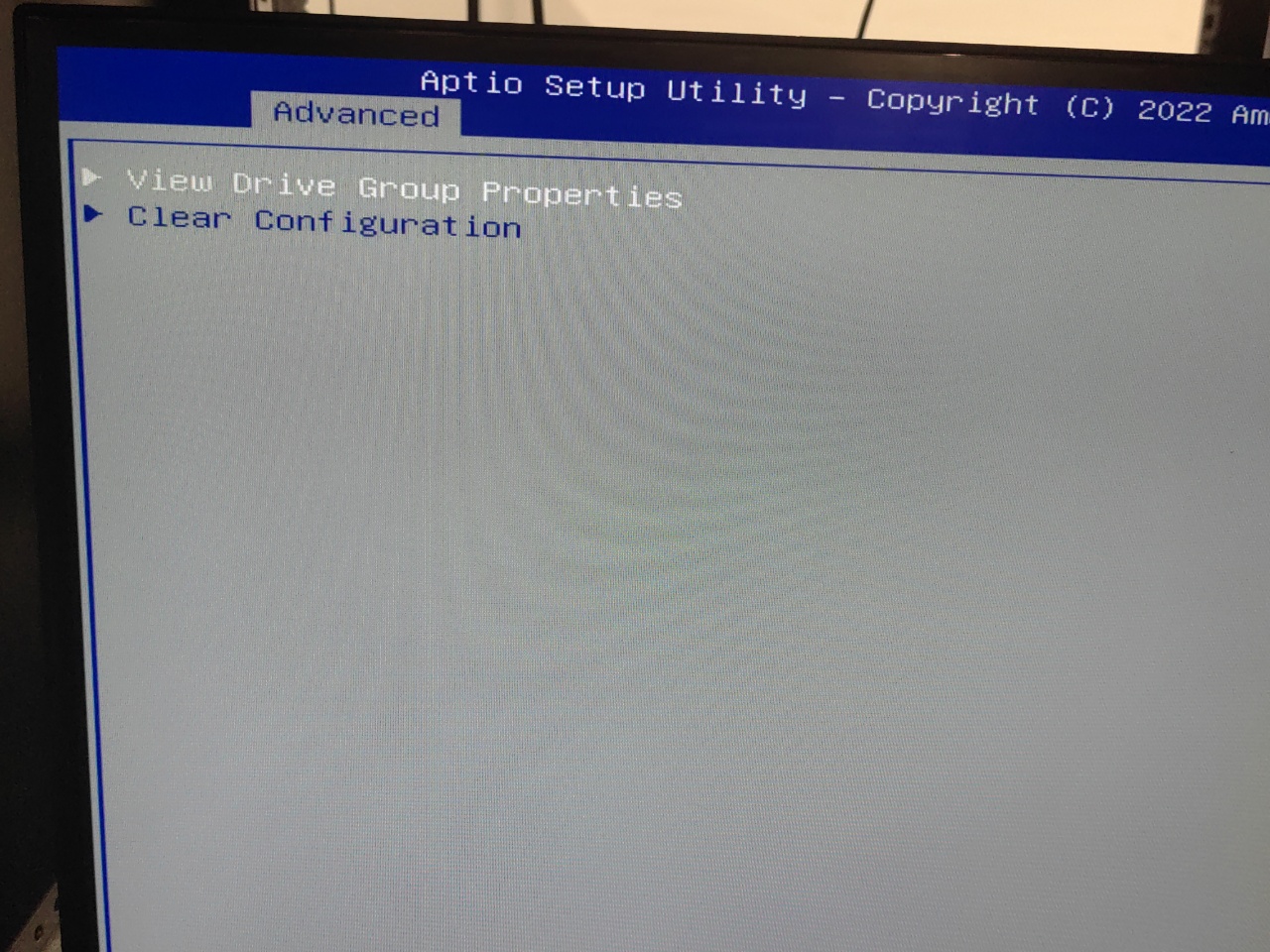

选择Configuration Management,选择View Drive Group Properties

看到Raid 0 和 Raid 5 的磁盘阵列配置。

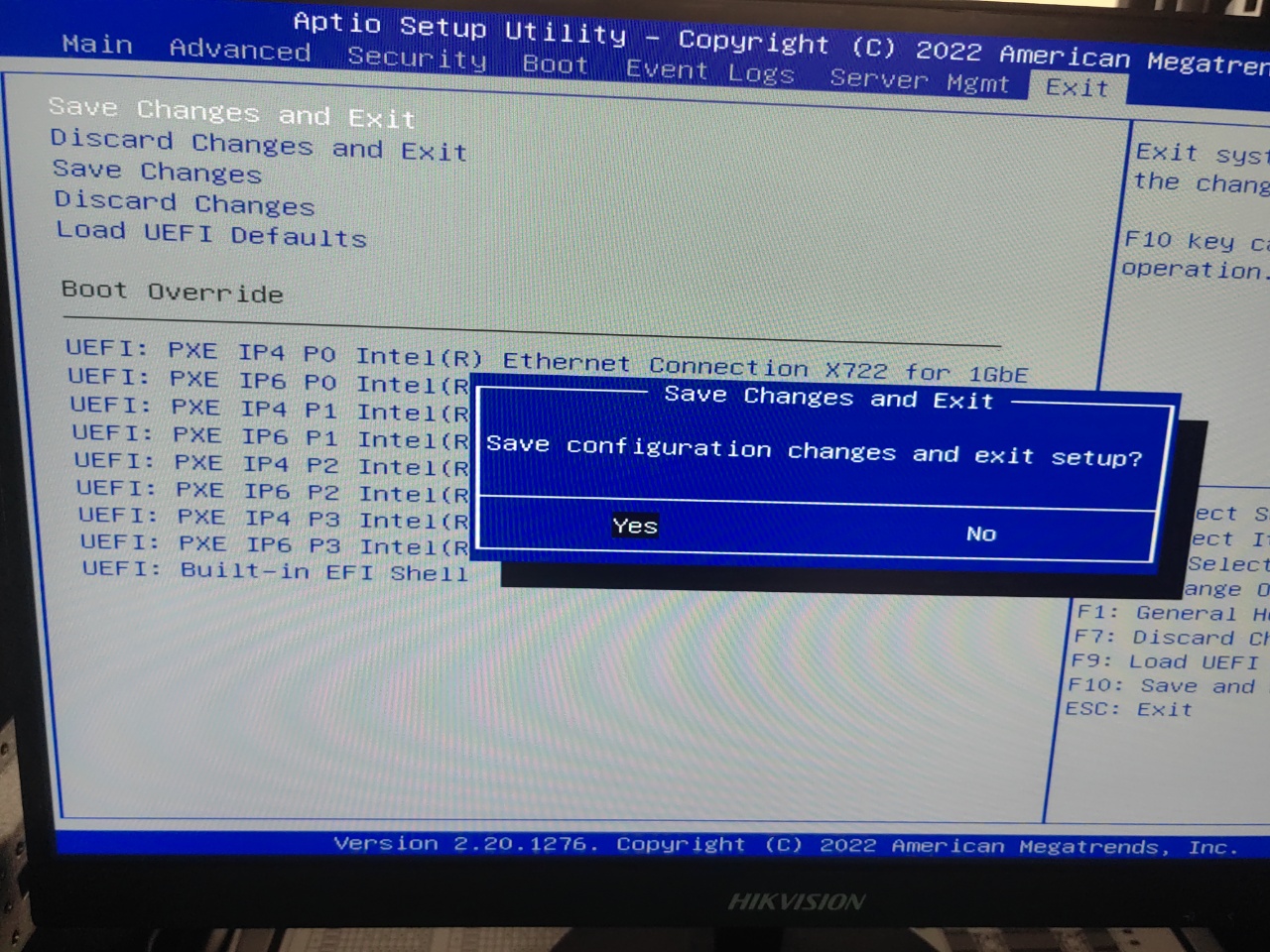

最后保存BIOS配置内容,点击Exit,选择Yes

重启服务器即可,可以进行系统安装了。
