【医学图像分割模块】BiFormer / 双层路由注意力（CVPR 2023）—— 只算"该算的地方"的稀疏注意力

医学图像分割里到处是高分辨率特征图。直接上全局注意力（Self-Attention）有两个老问题：一是计算量随 token 数平方级爆炸；二是大部分区域其实毫无关系（比如肿瘤区和背景区），却要两两算一遍——又慢又浪费。

BiFormer（CVPR 2023）提出 双层路由注意力（Bi-Level Routing Attention, BRA）：先在区域（region）层面粗筛出每个区域最相关的少数几个区域，再只在筛出来的区域里做细粒度 token-to-token 注意力。注意力变成"内容感知的稀疏注意力"——该算的才算，计算量大幅下降，而关键信息不丢。

一、论文出处

• 论文：BiFormer: Vision Transformer with Bi-Level Routing Attention
• 会议：CVPR 2023
• 论文链接：https://arxiv.org/abs/2303.08810
• 官方代码：https://github.com/rayleizhu/BiFormer

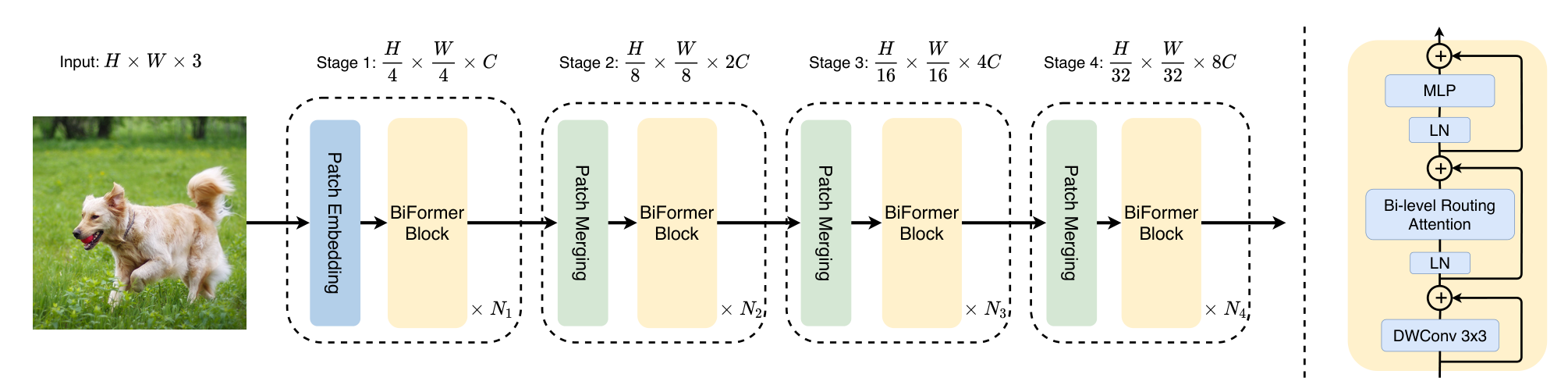

二、模块图（截自论文原文 Figure 3）

图自 BiFormer 原文 Figure 3（CVPR 2023）。左半是整体金字塔架构：Input → Stage 1~4，每个 Stage 由 Patch Embedding / Patch Merging + 若干 BiFormer Block 组成，分辨率逐级减半、通道逐级翻倍；右半虚线框展开 BiFormer Block 的内部（DWConv 3×3 → LN → Bi-level Routing Attention → LN → MLP，带残差）。

（一句话：主干是分层 ViT，核心是里面的 BRA 注意力——先在区域层路由，再在少数相关区域里做注意力。）

三、核心思想与作用

一句话：注意力别全算——先在"区域"层面挑出相关的少部分区域，只在里面做 token-to-token 注意力。

拆解两步（"双层"就在这）：

为什么好：

• 计算量：从"全图两两算"降到"每个区域只和 top-k 个区域算"，复杂度显著下降；
• 内容感知：路由是按内容动态决定的（相关的地方才连），比固定窗口/固定步长的稀疏注意力更灵活；
• 对高分辨率友好：医学图像分辨率高、有效信息稀疏，正好吃这个红利。

在分割里的作用：把编码器里的全局注意力换成 BRA，在几乎不掉精度的情况下大幅省算力和显存；尤其适合高分辨率 2D 医学图像、以及多尺度特征融合处。

四、在 U-Net 里的插入位置

BRA 是注意力模块，用在"需要全局建模"的位置：

• 编码器深层 / 瓶颈层：替换 Self-Attention 或 Transformer block，做长距离依赖；
• 跳连（skip connection）融合处：对多尺度特征做稀疏全局交互；
• 解码器上采样前：在低分辨率、高通道处收益最大（token 少、通道多）。

通道数越大、分辨率越高，BRA 相对全注意力的优势越明显。

五、复现代码（PyTorch，逐行中文注释）

下面是简化教学版，保留了 BRA 的两个核心步骤（区域路由 + 稀疏注意力），代码清晰、可跑；生产使用建议对照官方实现（含位置编码、下采样等细节）。
https://github.com/rayleizhu/BiFormer

import torch
import torch.nn as nn

class BiLevelRoutingAttention(nn.Module):
"""BiFormer 双层路由注意力（简化教学版）。
① 区域级路由：每个区域只保留最相关的 topk 个区域；
② 区域级 token-to-token 注意力：只在选中的区域里算注意力。
"""
def __init__(self, dim, num_heads=8, n_win=7, topk=4):
super().__init__()
assert dim % num_heads == 0, "dim 必须能被 num_heads 整除"
self.dim = dim
self.num_heads = num_heads
self.n_win = n_win # 把特征图切成 n_win × n_win 个区域
self.topk = topk # 每个区域只和 topk 个最相关区域做注意力
self.head_dim = dim // num_heads
self.scale = self.head_dim ** –0.5 # 缩放因子，防止点积过大
self.qkv = nn.Linear(dim, dim * 3) # 一次投影出 q/k/v
self.proj = nn.Linear(dim, dim) # 输出投影
# 深度卷积做局部位置编码（LePE），补回被稀疏化丢失的局部信息
self.lepe = nn.Conv2d(dim, dim, kernel_size=5, padding=2, groups=dim)

def forward(self, x):
B, N, C = x.shape
H = W = int(N ** 0.5) # 假设方形特征图
n = self.n_win
rs = (H // n) * (W // n) # 每个区域内的 token 数

# ① 生成 q/k/v：[B, heads, N, head_dim]
qkv = self.qkv(x).reshape(B, N, 3, self.num_heads, self.head_dim).permute(2, 0, 3, 1, 4)
q, k, v = qkv[0], qkv[1], qkv[2]

# ② 按区域重塑：[B, heads, R, rs, head_dim]，R = n*n 个区域
def to_region(t):
return t.reshape(B, self.num_heads, n * n, rs, self.head_dim)
q_r, k_r, v_r = to_region(q), to_region(k), to_region(v)

# ③ 区域"代表向量" = 区域内 token 平均，用来算区域间相关度
q_rep = q_r.mean(dim=3) # [B, heads, R, head_dim]
k_rep = k_r.mean(dim=3) # [B, heads, R, head_dim]
aff = (q_rep * self.scale) @ k_rep.transpose(–1, –2) # [B, heads, R, R] 区域相关度

# ④ 双层路由的关键：每个区域只留 topk 个最相关区域
topk = min(self.topk, n * n)
idx = aff.topk(topk, dim=–1).indices # [B, heads, R, topk]

# ⑤ 按路由索引，把选中的 k/v 区域聚起来：[B, heads, R, topk, rs, head_dim]
def gather_region(t):
d = t.shape[–1]
t_exp = t.unsqueeze(3).expand(B, self.num_heads, n * n, topk, rs, d)
index = idx[..., None, None].expand(B, self.num_heads, n * n, topk, rs, d)
return torch.gather(t_exp, 2, index)
k_g = gather_region(k_r).reshape(B, self.num_heads, n * n, topk * rs, self.head_dim)
v_g = gather_region(v_r).reshape(B, self.num_heads, n * n, topk * rs, self.head_dim)

# ⑥ 只在"本区域 token × 选中区域 key"之间做注意力
attn = (q_r * self.scale) @ k_g.transpose(–1, –2) # [B, heads, R, rs, topk*rs]
attn = attn.softmax(dim=–1)
out = attn @ v_g # [B, heads, R, rs, head_dim]

# ⑦ 还原回 token 序列：[B, N, C]
out = out.reshape(B, self.num_heads, N, self.head_dim).permute(0, 2, 1, 3).reshape(B, N, C)

# ⑧ 加局部位置编码（LePE）+ 输出投影
img = out.transpose(1, 2).reshape(B, C, H, W) # [B, C, H, W]
img = img + self.lepe(img) # 补局部位置信息
out = img.flatten(2).transpose(1, 2) # [B, N, C]
out = self.proj(out)
return out

六、插入示例（几行塞进你的网络）

# 例：用 BRA 替换 U-Net 瓶颈层的全局注意力
self.attn = BiLevelRoutingAttention(dim=256, num_heads=8, n_win=7, topk=4)

def forward(self, x): # x: [B, N, C]
x = x + self.attn(x) # 残差接住，替换原来的 SelfAttention / TransformerBlock
return x

七、实测经验与注意点

• 粒度可调：n_win（区域划分）和 topk（每区域连几个）是两个核心旋钮——topk 越小越省，精度靠"相关性"保住；一般 n_win=7/14、topk=4 是常用起点。
• 复杂度：相对全局注意力从"随 token 数平方增长"降为"随区域数×topk 增长"，高分辨率下省得最多。
• 踩坑：
• 输入必须是方形特征图（H=W），否则要处理的区域切分和还原会变形（原始实现里用 H//n、W//n 分别算）；
• dim % num_heads == 0、H % n_win == 0 都要成立，否则 reshape 报错；
• 稀疏化会丢局部信息，务必保留 LePE 之类的局部位置编码；
• 教学版做了简化，上生产请对照官方实现（含 kv 下采样、位置编码细节）。
• 医学分割场景：高分辨率切片、需要长距离依赖又要控显存时，BRA 比全注意力更合适；小数据集上建议配合预训练或强增广。
