瑞芯微工业方案内存选型：为什么消费级内存一到高温就掉链子？

做工业级产品的硬件工程师，大概率都踩过这个坑：

开发板上跑消费级内存，常温下怎么测都没问题，memtester跑一夜也不出错。结果产品到了客户现场，夏天机柜里温度一高，就开始随机死机、数据错乱、重启后又好。查了半天，最后发现是内存的问题。

这篇文章就来深入讲讲：工业场景下内存到底特殊在哪？为什么消费级内存在工业环境下总是掉链子？瑞芯微RK3588/RK3568平台做工业方案，内存应该怎么选？

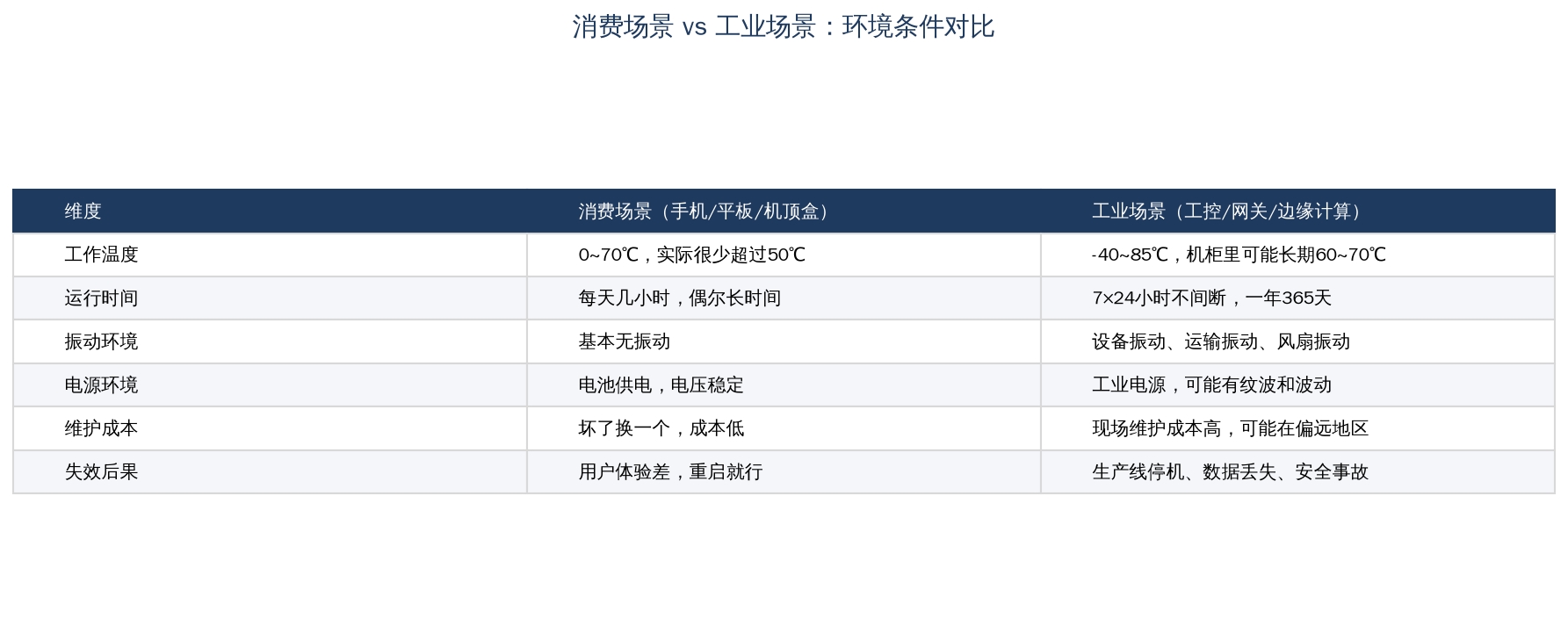

一、工业场景和消费场景的本质区别

很多人觉得内存就是内存，消费级和工业级不就是温度范围不一样吗？消费级0至70℃，工业级-40至85℃，我产品工作温度在0至60℃，用消费级不就行了？

这个想法错就错在——工业场景的挑战不只是温度，是温度、时间、振动、电源波动的综合作用。

最关键的是运行时间和高温的叠加效应。消费级内存设计的时候，假设的是每天用几小时，用个三五年。工业级产品是7×24小时跑，一跑就是五到十年。在高温下长时间运行，内存的老化速度会指数级加快。

二、高温下内存到底会出什么问题？

很多人对"高温导致内存出错"的理解很模糊，只知道高温不好，但不知道具体哪里不好。我把高温对DDR的影响拆解成几个具体的机制。

1. 电容漏电加速，数据保持时间变短

DRAM的存储单元是一个电容加一个晶体管。数据存在电容里，电容会漏电，所以需要定时刷新（Refresh）。

温度每升高10℃，电容的漏电流大约翻倍。这意味着：

常温下（25℃），数据保持时间可能有几百毫秒

85℃下，数据保持时间可能只有几十毫秒

如果刷新不及时，数据就会丢失

JEDEC标准规定的刷新间隔（tREFI）在常温下是3.9μs（对应每秒256K次刷新），但高温下需要缩短刷新间隔，增加刷新频率。很多消费级内存的刷新策略是按常温优化的，高温下刷新跟不上，就会出现随机位翻转。

2. 时序参数漂移，Training结果失效

DDR上电的时候会做Training，训练读写时序、ODT阻抗、驱动强度等参数。Training的结果是基于当前温度的。

问题是，内存的时序参数会随温度变化。温度升高，晶体管的开关速度变慢，信号延迟变大。如果Training是在常温下做的，到了高温下，原来训练好的时序窗口就偏移了，可能就跑到窗口外面去了，导致读写错误。

更麻烦的是，很多设备是冷启动的时候做一次Training，之后就不再重新训练了。如果设备是在冬天上电的，Training结果是低温下的，到了夏天温度升高，时序就偏移了。这就是为什么有些设备冬天没问题，夏天就出问题。

3. 漏电流增加，功耗和发热加剧

温度升高，漏电流增加，功耗增加，功耗增加又导致发热增加，形成正反馈。

LPDDR4X的VDDQ是0.6V，电压很低，但电流不小。在4266Mbps下，一颗8GB的LPDDR4X颗粒工作电流可能有几百毫安。高温下漏电流增加，整体功耗可能上升20至30%，导致温度进一步升高。

在散热不好的工业设备里，这个正反馈可能导致温度持续上升，最终触发过热保护或者直接出错。

4. 电迁移加速，寿命缩短

金属导线上有电流流过的时候，金属原子会被电子撞击而迁移，这就是电迁移（Electromigration）。时间长了，导线会变细甚至断裂，导致永久失效。

温度每升高10℃，电迁移的速度大约翻倍。这是有物理模型的（Black方程），不是经验之谈。

消费级内存的金属线设计余量是按消费场景算的，假设工作温度不高、运行时间不长。在工业场景下，高温加7×24小时运行，电迁移的速度可能是消费场景的4至8倍，寿命就从十几年缩短到一两年。

这就是为什么有些工业设备用消费级内存，前一两年没问题，第三年开始批量出问题——不是巧合，是电迁移到了失效临界点。

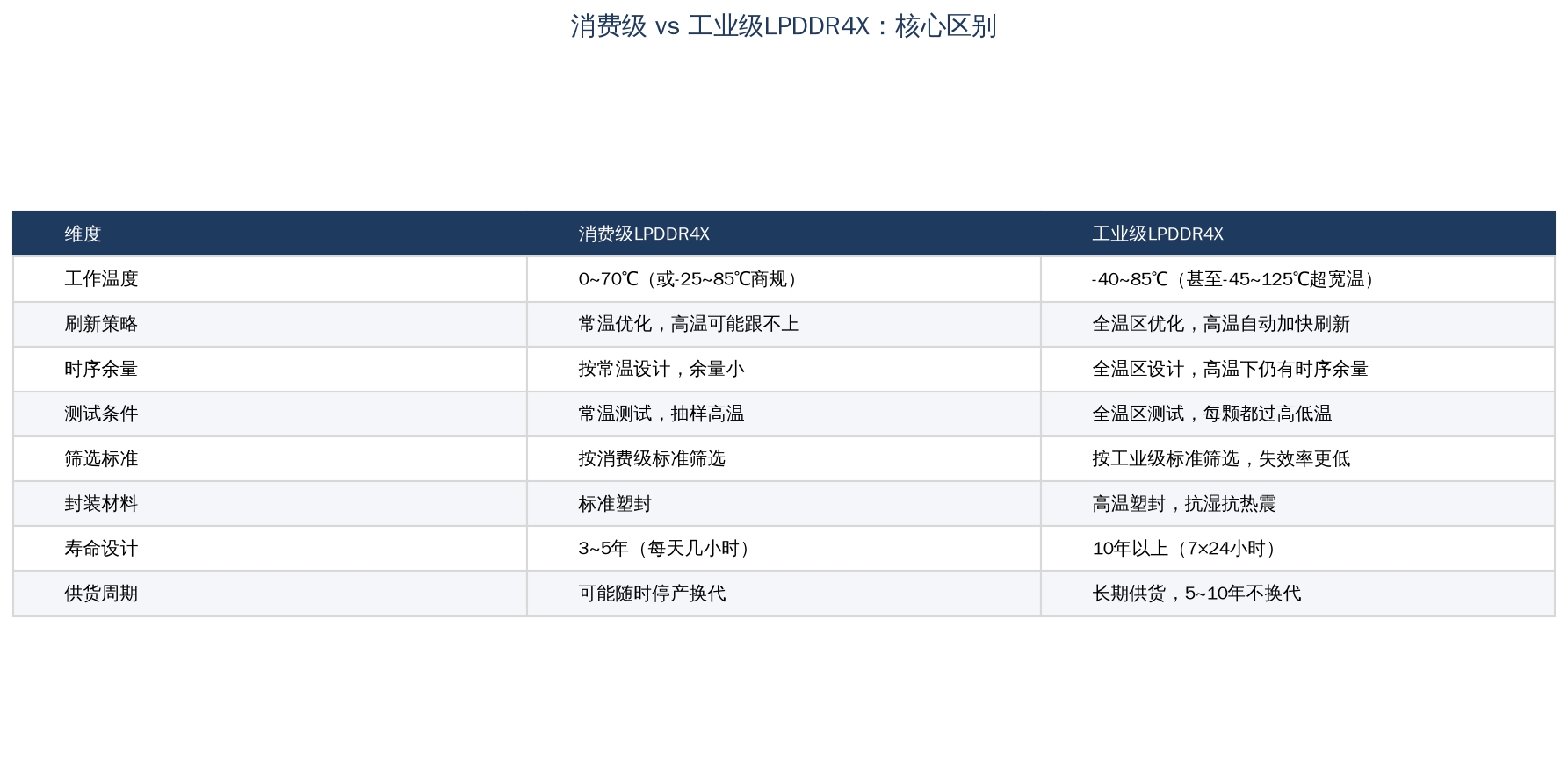

三、工业级内存和消费级内存到底差在哪？

知道了高温的影响，再来看工业级内存和消费级内存的区别，就清楚了。

最核心的区别是筛选和测试。

工业级内存不是用了什么神奇的工艺，而是从同一条生产线上下来的颗粒里，把性能最好、温度特性最稳定的那部分筛选出来，然后做全温区测试，确保在-40至85℃的每个温度点都能稳定工作。

消费级内存只做常温测试，高温下能不能工作，全看运气。运气好的能跑到80℃，运气不好的60℃就开始出错。

这也是为什么工业级内存更贵——筛选率低，测试成本高，还要保证长期供货。但对于工业产品来说，多花的这点内存钱，和现场维护成本、品牌声誉比起来，根本不算什么。

四、瑞芯微平台做工业方案，内存怎么选？

回到具体的选型问题。用瑞芯微RK3588或RK3568做工业方案，内存应该怎么选？

1. 确认温度范围，不要只看标称

很多内存标称"工业级"，但实际温度范围是-25至85℃，不是-40至85℃。一定要看数据手册里的具体温度范围，不要只看"工业级"三个字。

如果产品工作环境可能低于-25℃（比如北方户外、冷库），就要选-40至85℃的真正工业级。如果只是室内机柜，-25至85℃的商规也够用，但要确认高温特性。

2. 优先选进入瑞芯微官方支持列表的颗粒

瑞芯微会发布DDR Reference Vendor List，列出经过官方验证的内存颗粒型号。选这个列表里的颗粒，至少说明瑞芯微已经做过基本的兼容性验证，不会出现原理性的不兼容问题。

汉四ROCFOUR的LPDDR4X已经进入瑞芯微官方DDR支持列表（Ver 3.00，2025/8/8发布），覆盖RK3588和RK3568平台，工业客户可以直接选用，不用自己做兼容性验证。

3. 容量和速率的选择

工业方案不需要盲目追求最高速率。LPDDR4X 3200Mbps对于大多数工业应用已经足够了，4266Mbps主要是给AI推理、高清视频处理这类高带宽需求用的。

速率越高，对PCB Layout和电源的要求越苛刻，在工业环境下的稳定性挑战也越大。如果不是必须，选3200或3733Mbps，稳定性更好，成本也更低。

容量方面，工业应用一般4GB起步，8GB是主流，跑Linux+应用足够了。如果要跑大模型或者多路视频分析，可以上16GB（用两颗8GB组成32位）。

4. 不要只看价格，要看综合成本

工业级内存比消费级贵，这是事实。但算一笔账：

一颗8GB LPDDR4X，工业级比消费级可能贵10至20美金

一台工业设备卖几千甚至几万块，内存差价相比占比不高

但如果因为内存出问题导致现场维护，一次上门维护的成本可能就是几百上千块

如果导致客户生产线停机，损失可能是几万几十万

如果批量出问题，品牌声誉的损失更是无法估量

所以工业方案选内存，不要只看BOM成本，要看全生命周期成本。多花十几块钱买工业级内存，换来的是五年十年的稳定运行，这笔账怎么算都划算。

五、工业内存方案的几个实操建议

最后给几个实操建议，都是实际项目中踩过坑总结出来的。

1. 高温测试一定要做

产品开发阶段，一定要做高温测试。把设备放到温箱里，调到最高工作温度，跑内存压力测试（memtester、stress-ng），至少跑48小时。常温下测不出的问题，高温下都会暴露出来。

不要只测CPU温度，要测内存颗粒本身的温度。内存颗粒可能在散热片下面，温度比CPU还高。用红外测温枪或者贴热电偶测一下颗粒表面温度。

2. 留够时序余量

DDR Training的时候，不要把时序参数设到极限。适当增大tRCD、tRP等时序参数，留一些余量。虽然会损失一点性能，但在高温下时序漂移的时候，余量就能保证不出错。

工业产品，稳定性永远比那5%的性能重要。

3. 注意电源设计

LPDDR4X的VDDQ是0.6V，电压容限只有±5%（±30mV）。工业电源的纹波可能比较大，一定要确保VDDQ的纹波在容限范围内。

用独立的DC-DC给VDDQ供电，不要和其他电源共用。去耦电容要够，每颗颗粒旁边至少放2至3个0.1μF的陶瓷电容。

4. 固件里开启温度补偿刷新

LPDDR4X支持温度补偿刷新（Temperature Compensated Refresh，TCR），可以根据内存温度自动调整刷新间隔。高温下自动加快刷新，低温下自动减慢刷新，既保证数据安全，又节省功耗。

瑞芯微平台的DDR控制器一般支持这个功能，在设备树或Bootloader里开启就行。用工业级内存的话，这个功能一定要开。

5. 选有长期供货承诺的供应商

工业产品的生命周期很长，五年十年都可能在生产。如果内存供应商两年就停产换代，到时候买不到料，产品就没法继续生产了。

选内存供应商的时候，要问清楚供货周期承诺。正规的工业级内存供应商会承诺5至10年的长期供货，停产前会提前通知，并提供Last Time Buy的机会。

六、总结

工业场景下的内存选型，核心就一句话：不要用消费级思维做工业级产品。

消费级内存便宜，但它的设计目标、测试条件、寿命预期都是为消费场景优化的。放到工业场景下，高温、长时间运行、振动、电源波动的综合作用，迟早会出问题。而且很多问题不是刚出厂就出现，是运行了一两年之后才批量爆发，到时候维护成本和品牌损失就大了。

汉四ROCFOUR做工业级LPDDR4X，走的是"长鑫晶圆+鑫丰封测+自有测试工厂"的全链路国产模式。每一颗颗粒都经过高低温测试，确保在工业温区内稳定工作。已经进入瑞芯微官方DDR支持列表，RK3588和RK3568平台可以直接选用，提供完整的参考设计和技术支持。

做工业方案，内存选型这一步，真的不能省。

有工业内存选型相关的问题，欢迎评论区交流！
