网硕互联帮助中心在上篇，我们梳理了 ESC 硬件故障检查流程、通用故障排查思路，同时讲解了芯片差异对比、端口配置、Tx 相位补偿、复位时序、链路增强功能等硬件设计要点。本篇继续针对项目调试过程中高频遇见的 LED 链路异常、EEPROM 读写重载、无 SII‑EEPROM 通信能力、帧转发逻辑等实际问题做详细说明，方便开发人员快速查阅定位问题。
一、链路 / 活动指示灯表现异常
现象描述
链路 / 活动 LED 出现反常现象：设备未外接任何线缆时指示灯点亮；接入网线连接其他设备后，指示灯反而熄灭。当芯片全部物理端口均接入设备时，从站可以正常建立通信，但无法识别后续级联的从站节点。
故障根因
该现象一般是链路信号极性错误，ESC 识别到的链路状态信息发生相位反相。 即便链路信号极性异常，若全部端口接好线缆，设备依旧可以建立通信：ESC 检测到所有端口均无物理链路信号，会自动将端口 0 开启。可以读取 ESC DL 状态寄存器0x0110来确认该状态，寄存器会反馈所有端口无物理链路的标记。
二、EEPROM 读写与重载操作流程
EEPROM 是 EtherCAT 从站存储 SII 设备信息的关键载体，读、写、重载操作需严格按照寄存器时序执行，完整操作步骤如下：
检查 EEPROM 状态寄存器忙位，确认0x0502[15]=0，EEPROM 接口处于空闲状态；如果忙位为 1，需要循环等待直至接口空闲。
检查 EEPROM 状态寄存器错误标志位。若错误位被置位，向命令寄存器0x0502[10:8]写入000清除错误状态。
将目标 EEPROM 字地址写入 EEPROM 地址寄存器。
向命令寄存器下发对应操作指令：
a) 读命令：向0x0502[10:8]写入001
b) 写命令：同一写帧内，写使能位0x0502[0]置 1，同时向0x0502[10:8]写入010。写使能用于写保护，仅对当前帧内的 EEPROM 命令生效，执行完成硬件自动清零。如果由 PDI 接管 EEPROM 接口控制，则无需 PDI 软件操作写使能位
c) 重载命令：向0x0502[10:8]写入100
指令执行时机：EtherCAT 帧模式下，帧无报错时在 EOF（帧结束）之后执行命令；PDI 直接控制模式下，下发指令后会立即执行。
等待 EEPROM 状态寄存器忙位清零。
再次检查 EEPROM 状态寄存器错误位；错误位通过向命令寄存器写清除指令复位。若出现 EEPROM 无应答情况，需要重试本次命令，回到步骤 5。针对读写速度较慢的 EEPROM 器件，重试前建议预留等待时间，保障芯片内部存储动作完成。
a) 读命令结果：读取 EEPROM 数据寄存器获取返回数据；根据 ESC 规格，可能返回 2 字或 4 字数据，请核对0x0502[6]位确认
b) 重载命令结果：ESC 会把 EEPROM 中的配置信息重新加载到芯片内部对应寄存器。
三、从站脱离 SII EEPROM 的通信能力
即使没有 SII‑EEPROM或是 EEPROM 内 SII 信息损坏，从站依然可以实现基础的 EtherCAT 通信。EtherCAT 数据帧能够正常转发，寄存器读写访问也可正常执行，但无法开展过程数据交换。ESC 硬件会拦截过程数据内存访问操作，该限制需等待 EEPROM 加载成功后才会解除；在常规设计中，也必须待 SII‑EEPROM 加载完成，才会完成 PDI 配置。
利用该特性可实现批量生产烧录：通过 EtherCAT 总线即可对 SII‑EEPROM 为空的从站做初始化烧写，甚至支持数百台空白从站并行广播烧录。
四、EtherCAT 帧转发逻辑说明
ESC 内部包含 EtherCAT 处理单元、自动转发器、回环功能模块。帧流经 EtherCAT 处理单元的路径称为处理方向；不经过处理单元、直接转发的路径称为转发方向。

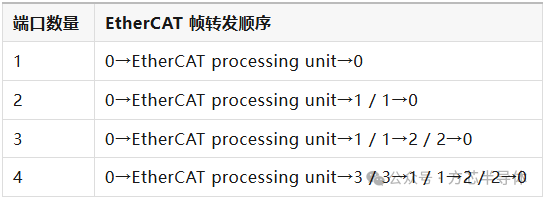

不同端口数量配置，帧转发顺序存在差异：

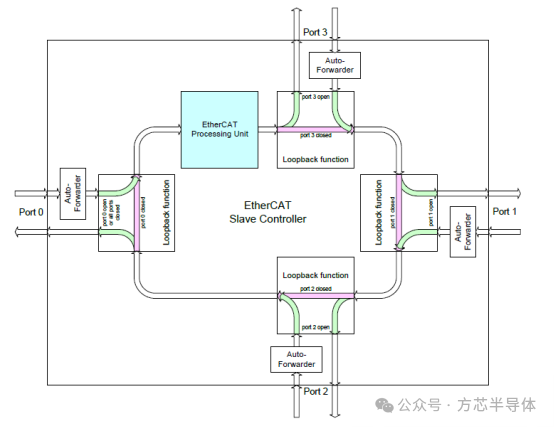

EtherCAT数据转发流图
EtherCAT 从站控制器（ESC）内部帧流向框图
数据流从Port0数据接收口进入，内部传到Port3，如果Port3接了其他从站，那么从Port3的出口发出，进到其他从站直至数据环流返回，进入Port3的接收口，内部传到Port1，如果Port1悬空，自动转发到Port1的接收口，再传到Port2，依次类推，直到数据传到Port0的发送口，数据流出到主站或上一级从站。
小结
本篇针对 FCE1X00 系列实际调试中高频的 LED 链路异常、EEPROM 操作、无 SII-EEPROM 工作条件、帧转发逻辑进行完整梳理。结合上篇的硬件排查流程，可覆盖大部分硬件调试场景。 后续我们不仅会持续输出 FCE1X00 系列，还会推出其他产品线的 EtherCAT 开发相关干货，欢迎持续关注，开发过程中遇到问题欢迎留言交流。
