一场灾难性的重构

去年有个朋友找我帮忙，他在给一家做饮料灌装的小厂写上位机软件。软件功能不复杂——跟PLC通信读数据、界面上显示产量温度液位、超限了弹报警、生产记录存数据库。

他给我看代码的时候，我差点没绷住。MainWindow.xaml.cs 里塞了 1800多行：串口初始化、Modbus轮询、温度判断、报警弹窗、数据库插入、CSV导出、图表刷新，全在一个文件里。没有分层，没有 ViewModel，所有逻辑都是按钮点击事件里一把梭。

我说你这跑着没问题吧？他说能用是能用，但上周老板要加一个"温度历史曲线"功能，他在那个 1800 行的文件里改了两天，改完一跑发现报警不弹了——因为他动报警逻辑的时候不小心把一个 if 条件改错了。修好报警，产量计数又不对了。

改一个功能，崩三个地方。 这就是没有架构的代价。

问题出在哪？界面代码、业务逻辑、数据访问全揉在一起，互相耦合。你动任何一处，都不知道会影响哪些地方。他需要的不是更多的注释或者更仔细的修改，而是一个让各部分各司其职的架构。

这就是 MVVM 要解决的事。

灌装监控系统到底要干什么？

在写代码之前，先搞清楚我们要做什么。这个系列要构建的系统叫 FillTrack——一个灌装生产线监控上位机。

业务场景

一条典型的饮料灌装线，从原料桶出来，经过灌装工位、封盖、贴标、检重，最后成品出料。整条线的节奏由 PLC 控制——阀门什么时候开、温度维持在多少、流量多大，都是 PLC 在管。

那上位机干什么？上位机不直接控制硬件，而是通过 Modbus 协议跟 PLC 通信，做三件事：

系统架构

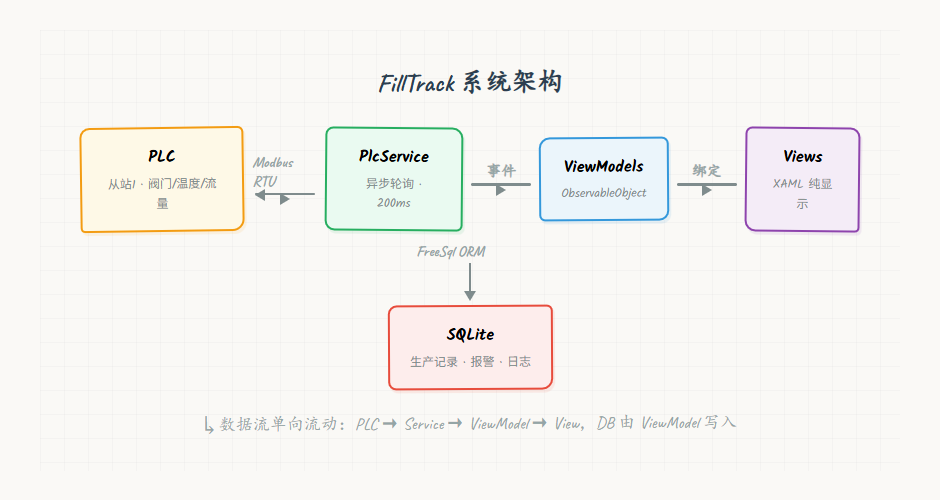

四层结构，数据流单向流动：

• PlcService — 跟 PLC 通信，200ms 轮询一次，读到数据后通过事件抛出去
• ViewModels — 订阅 PlcService 的事件，处理业务逻辑（报警判断、数据入库），暴露属性给界面绑定
• Views — 纯 XAML，只管显示，不写逻辑
• SQLite — FreeSql ORM 管理数据库，存生产记录、报警记录、日志

技术选型

这套技术栈的特点是轻量——不需要安装数据库服务器（SQLite 是文件数据库），不需要重型框架（CommunityToolkit.Mvvm 只有源生成器没有运行时反射），适合中小型上位机项目。

MVVM：让代码各司其职

回到我朋友那个 1800 行的灾难。MVVM 把代码分成三层：

• View（界面） — 只管长什么样，XAML 里写布局和绑定
• ViewModel（逻辑） — 只管数据和命令，不知道界面长啥样
• Model（数据） — 只管业务模型，PLC 数据、数据库实体

三者通过数据绑定连接。ViewModel 里的属性变了，界面自动更新；用户点按钮，自动调用 ViewModel 里的命令。不需要手动刷新 UI。

CommunityToolkit.Mvvm：一行特性搞定样板代码

传统 MVVM 写法，每个属性都要手写 INotifyPropertyChanged，每个命令都要实现 ICommand。一个有 20 个属性的 ViewModel，光样板代码就 300 行。

CommunityToolkit.Mvvm 用 C# 的源代码生成器技术，编译时自动生成这些样板。你只需要加特性：

第一步：创建项目 + 安装包

1.1 创建 WPF 项目

打开 Visual Studio 2022 → 新建项目 → WPF 应用程序 → 命名 FillTrack → .NET 8.0。

1.2 安装 NuGet 包

打开程序包管理器控制台，装核心包：

Install-Package CommunityToolkit.Mvvm

后续篇目会陆续装 NModbus4、FreeSql、Serilog、LiveCharts 等，这篇先只装 MVVM 包。

1.3 建立项目目录结构

FillTrack/
├── Models/ # 数据模型（PLC状态、报警、生产记录）
├── Services/ # 业务服务（PLC通信、报警、数据库）
├── ViewModels/ # 视图模型
├── Views/ # 界面
├── UserControls/ # 自定义控件
├── Converters/ # 值转换器
├── Assests/Styles/ # 全局样式
└── App.xaml # 应用入口

这个结构不是随便分的。Models 放纯数据，Services 放业务逻辑，ViewModels 做中间层，Views 只管显示。后面每加一个功能，都知道该往哪个目录放。

第二步：写你的第一个 ViewModel

我们要做的 Dashboard 需要显示这些数据：实际产量、目标产量、当前温度、设定温度、液位。先写一个简化版 ViewModel。

在 ViewModels/ 下新建 DashboardViewModel.cs：

using CommunityToolkit.Mvvm.ComponentModel;
using CommunityToolkit.Mvvm.Input;

namespace FillTrack.ViewModels
{
// 关键1：partial 类，源代码生成器才能工作
// 关键2：继承 ObservableObject，自带属性变更通知
public partial class DashboardViewModel : ObservableObject
{
// 关键3：[ObservableProperty] 自动生成公共属性 + 通知
[ObservableProperty]
private int actualCount;

[ObservableProperty]
private int targetCount;

[ObservableProperty]
private double currentTemp;

[ObservableProperty]
private double settingTemp;

[ObservableProperty]
private double liquidLevel;

// 关键4：[RelayCommand] 自动生成命令属性
[RelayCommand]
private async Task StartProductionAsync()
{
// 后续篇目会在这里调用 PlcService 写 PLC 寄存器
// 现在先空着，跑通骨架
}

[RelayCommand]
private async Task StopProductionAsync()
{
// 停止生产
}
}
}

4 个关键点解读：

① partial class — 必须加。源代码生成器在编译时生成另一半代码（属性定义、命令包装），没有 partial 它无处生成。

② ObservableObject — 基类，内置 INotifyPropertyChanged 实现。继承它，你的属性变更通知就有了基础设施。

③ [ObservableProperty] — 标记在私有字段上。编译器自动生成同名的公共属性（actualCount → ActualCount），赋值时自动触发界面刷新。你不用写一行 OnPropertyChanged。

④ [RelayCommand] — 标记在方法上。编译器自动生成同名命令属性（StartProductionAsync → StartProductionCommand），可直接绑定到按钮的 Command。

注意看属性命名——actualCount、currentTemp、liquidLevel，这些不是随便起的玩具名字，是灌装线上的真实数据语义。后面接 PLC 的时候，这些属性直接对应 Modbus 寄存器。

第三步：写界面 + 绑定

在 Views/ 下新建 DashboardView.xaml，先写一个简化版：

<Window x:Class="FillTrack.Views.DashboardView"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Title="灌装监控" Height="500" Width="700">

<Grid Margin="20">
<Grid.RowDefinitions>
<RowDefinition Height="Auto"/>
<RowDefinition Height="Auto"/>
<RowDefinition Height="Auto"/>
<RowDefinition Height="*"/>
</Grid.RowDefinitions>

<!– 产量卡片 –>
<Border Grid.Row="0" BorderBrush="#3E3E42" BorderThickness="1" CornerRadius="4" Padding="15" Margin="0,0,0,10">
<StackPanel>
<TextBlock Text="实际产量 / 目标产量" FontSize="14" Foreground="#AAAAAA"/>
<StackPanel Orientation="Horizontal" Margin="0,5">
<TextBlock Text="{Binding ActualCount}" FontSize="36" FontWeight="Bold"/>
<TextBlock Text=" / " FontSize="36" Foreground="#AAAAAA"/>
<TextBlock Text="{Binding TargetCount}" FontSize="36" Foreground="#AAAAAA"/>
</StackPanel>
</StackPanel>
</Border>

<!– 温度卡片 –>
<Border Grid.Row="1" BorderBrush="#3E3E42" BorderThickness="1" CornerRadius="4" Padding="15" Margin="0,0,0,10">
<StackPanel>
<TextBlock Text="当前温度 / 设定温度" FontSize="14" Foreground="#AAAAAA"/>
<StackPanel Orientation="Horizontal" Margin="0,5">
<TextBlock Text="{Binding CurrentTemp}" FontSize="36" FontWeight="Bold"/>
<TextBlock Text=" °C / " FontSize="36" Foreground="#AAAAAA"/>
<TextBlock Text="{Binding SettingTemp}" FontSize="36" Foreground="#AAAAAA"/>
<TextBlock Text=" °C" FontSize="36" Foreground="#AAAAAA"/>
</StackPanel>
</StackPanel>
</Border>

<!– 液位卡片 –>
<Border Grid.Row="2" BorderBrush="#3E3E42" BorderThickness="1" CornerRadius="4" Padding="15" Margin="0,0,0,10">
<StackPanel>
<TextBlock Text="原料桶液位" FontSize="14" Foreground="#AAAAAA"/>
<TextBlock Text="{Binding LiquidLevel, StringFormat={}{0:F1}%}"
FontSize="36" FontWeight="Bold" Margin="0,5"/>
</StackPanel>
</Border>

<!– 控制按钮 –>
<StackPanel Grid.Row="3" Orientation="Horizontal" HorizontalAlignment="Center" VerticalAlignment="Center">
<Button Content="启动生产" Command="{Binding StartProductionCommand}" Padding="20,10" Margin="5"/>
<Button Content="停止生产" Command="{Binding StopProductionCommand}" Padding="20,10" Margin="5"/>
</StackPanel>
</Grid>
</Window>

绑定语法解读：

• {Binding ActualCount} — TextBlock 的 Text 绑定到 ViewModel 的 ActualCount 属性。属性变了，界面数字自动更新
• {Binding StartProductionCommand} — Button 的 Command 绑定到 ViewModel 的 StartProductionCommand。点击按钮自动调用 StartProductionAsync 方法
• StringFormat={}{0:F1}% — 液位显示保留一位小数加百分号

注意，XAML 里没有任何逻辑代码。没有 if 判断、没有循环、没有数据库调用。View 只管显示什么，不管数据从哪来。

第四步：连接 View 和 ViewModel

MVVM 最关键的一步——把 View 和 ViewModel 绑在一起。

打开 DashboardView.xaml.cs：

using FillTrack.ViewModels;
using System.Windows;

namespace FillTrack.Views
{
public partial class DashboardView : Window
{
public DashboardView()
{
InitializeComponent();

// 这一行就是 MVVM 的灵魂
DataContext = new DashboardViewModel();
}
}
}

DataContext = new DashboardViewModel() — 设置数据上下文后，XAML 里所有 {Binding xxx} 都会去 ViewModel 里找对应属性和命令。

这是最简单的连接方式。后续篇目会讲用依赖注入容器自动注入 ViewModel，不用手动 new。但骨架阶段先这样，跑通再说。

第五步：运行起来

按 F5 运行，你会看到：

• 三个卡片显示 0 / 0、0 °C / 0 °C、0.0%
• 两个按钮可以点击（命令绑定了，但方法体是空的，点了没反应）

现在数据都是默认值 0。后面接了 PLC 通信，数据会每 200ms 自动刷新——你不需要写一行手动更新 UI 的代码。

这就是 MVVM 的核心价值：数据变了，界面自动变。

进阶：带条件判断的命令

实际项目中，按钮不是永远能点的。比如"设备运行中时禁止再点启动"。

CommunityToolkit.Mvvm 原生支持：

public partial class DashboardViewModel : ObservableObject
{
[ObservableProperty]
private bool isRunning = false;

// CanExecute 方法名 = 命令方法名 + "CanExecute"
[RelayCommand(CanExecute = nameof(CanStart))]
private async Task StartProductionAsync()
{
IsRunning = true;
// 启动生产…
}

private bool CanStart() => !IsRunning;

// 当 IsRunning 变化时，通知命令刷新按钮状态
partial void OnIsRunningChanged(bool value)
{
StartProductionCommand.NotifyCanExecuteChanged();
}
}

XAML 中按钮绑定不变。当 IsRunning = true 时，启动按钮自动变灰禁用。不需要在 XAML 里写任何判断逻辑。

partial void OnIsRunningChanged 是源代码生成器提供的回调——每当 IsRunning 属性被赋值，这个方法会被自动调用。你在里面通知命令刷新状态，按钮就跟着变了。

真实项目长什么样？

上面是骨架版。来看看完整项目的 DashboardViewModel 有多少属性：

// 完整项目：灌装监控 DashboardViewModel
public partial class DashboardViewModel : ObservableObject
{
// === 产量数据 ===
[ObservableProperty] private int actualCount;
[ObservableProperty] private int targetCount;

// === 温度数据 ===
[ObservableProperty] private double currentTemp;
[ObservableProperty] private double settingTemp;

// === 运行数据 ===
[ObservableProperty] private double runningTime;
[ObservableProperty] private double currentCycleTime;
[ObservableProperty] private double standardCycleTime;

// === 液位与阀门 ===
[ObservableProperty] private double liquidLevel;
[ObservableProperty] private bool valueOpen;

// === 状态指示 ===
[ObservableProperty] private LightState indicatorState = LightState.Off;
[ObservableProperty] private string deviceStatus = "自动运行";

// === 图表数据 ===
[ObservableProperty] private SeriesCollection tempLiveCharts;

// === 命令 ===
[RelayCommand] private async Task StartProductionAsync() { /* 写 PLC 启动寄存器 */ }
[RelayCommand] private async Task StopProductionAsync() { /* 写 PLC 停止寄存器 */ }
[RelayCommand] private async Task ResetProductionAsync() { /* 写复位脉冲 */ }
}

十几个属性、三个命令，代码依然清晰可读。每个属性一行特性，不用写任何 OnPropertyChanged。如果用传统手写方式，光这些属性的样板代码就 200 多行。

这就是 CommunityToolkit.Mvvm 的威力——让你把时间花在业务逻辑上，不是样板代码上。

踩坑记录

第四个坑是工业上位机最常见的——PLC 数据在后台线程读上来，直接赋值给绑定属性就炸。后面讲 PlcService 那篇会详细讲怎么处理跨线程问题。

本篇小结

从一个 1800 行的灾难，到一个清晰的 MVVM 骨架——View 只管显示，ViewModel 只管逻辑，Model 只管数据。数据变了界面自动更新，不用手动刷新。

但这个骨架还缺一个关键部分：ViewModel 是手动 new 的，服务之间互相依赖时怎么办？ 比如 DashboardViewModel 需要 PlcService，PlcService 需要配置，配置需要从文件加载。手动 new 会变成依赖地狱。

下期预告

第2篇：依赖注入与服务架构

我们将引入 Microsoft.Extensions.DependencyInjection 容器，把 ViewModel 和 Service 的创建交给 DI 管理。告别手动 new，让依赖关系自动注入，为后续接入 PLC 通信、数据库、报警服务打好架构基础。
