AI台球自动计分系统：俯视相机视觉识别与球体跟踪

AI台球自动计分系统：俯视相机视觉识别与球体跟踪，端到端延迟低于200ms，支持中式八球、九球、斯诺克三种规则

打台球时最让人分心的事情是什么？不是对手的实力，而是计分。中式八球要记谁打全色谁打花色、黑8能不能打、犯规后自由球摆哪里；九球要记1到9的顺序、大金小金怎么算；斯诺克更复杂，红彩交替、罚分规则、自由球、单杆最高分。传统的人工计分方式——用计分牌、扑克牌、手机APP，甚至口头记忆——不仅容易出错，还会打断打球的节奏和专注度。更麻烦的是争议球：这个球到底进没进？白球是不是先碰了对方的球？黑8是不是提前进了？每次争议都要停下来回看、争论，影响比赛流畅性。

AI台球自动计分系统正是为了解决这些痛点而生的。它的核心思路非常直观：在台球桌正上方安装一台俯视相机，通过计算机视觉技术实时识别和跟踪桌面上的每一颗球，判断进球、犯规等事件，再根据台球比赛规则自动计算比分、切换击球权、提示犯规类型。整个过程端到端延迟低于200毫秒——你刚打完一杆，计分板上已经显示了结果。从2024年开始，随着YOLO系列目标检测算法的成熟、边缘计算盒子算力的提升、以及多目标跟踪技术的进步，AI台球自动计分系统已经从实验室原型走向了商业落地，撞激平方、轨眼AI、超级视觉等品牌的智能台球系统已经出现在越来越多的台球厅和俱乐部中。

本文将从系统整体架构、关键技术详解（俯视相机部署与图像预处理、台球目标检测、多目标跟踪、进球与犯规检测、规则引擎与计分逻辑）、开发流程与实践、性能指标与实时性优化、主流产品与开源方案对比、高级功能、挑战与局限、未来趋势等维度，系统讲解AI台球自动计分系统的技术原理和工程实践。无论你是台球厅经营者、体育科技创业者、计算机视觉开发者，还是对AI+体育感兴趣的技术爱好者，这篇文章都能为你提供一份可直接落地的技术参考。

一、系统整体架构

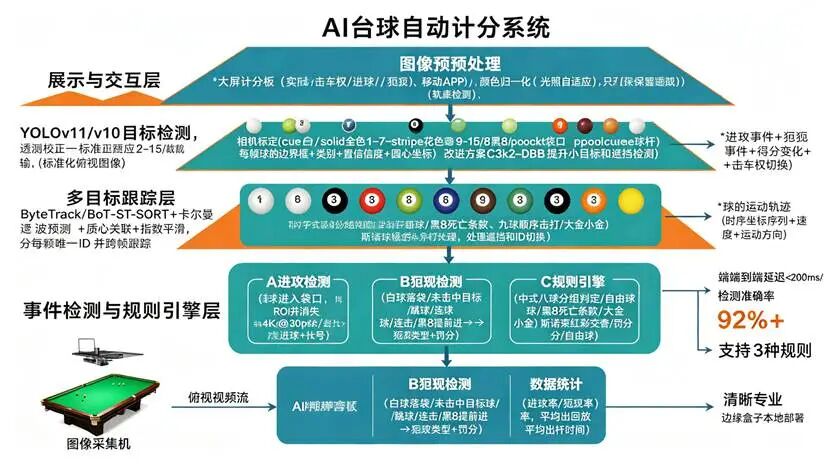

AI台球自动计分系统六层技术架构：图像采集→预处理→台球检测→多目标跟踪→事件检测与规则引擎→展示与交互，每层职责清晰，端到端延迟低于200ms

一个生产级的AI台球自动计分系统通常采用六层架构，从下到上依次为：图像采集层、图像预处理层、台球检测层、多目标跟踪层、事件检测与规则引擎层、展示与交互层。这六层架构遵循"感知→理解→决策→展示"的信息处理流程，每一层职责清晰、模块化设计，可以独立优化和替换。

这六层架构的设计有几个关键特点：①边缘本地部署——所有计算在球桌旁的边缘计算盒子上完成，不依赖云端，保证低延迟和数据隐私；②流水线并行处理——各层之间通过队列连接，前一帧的检测和后一帧的采集可以并行执行，提升吞吐量；③规则引擎可配置——不同台球规则（中式八球、九球、斯诺克）作为可配置的规则模块，切换规则不需要修改检测和跟踪代码；④模块化可替换——每一层都可以独立升级，比如检测模型从YOLOv10升级到YOLOv11，跟踪算法从ByteTrack升级到BoT-SORT，都不影响其他层。

二、关键技术详解

2.1 俯视相机部署与图像预处理

俯视相机部署是AI台球计分系统的第一步，也是最关键的基础设置。相机的安装位置、角度、参数直接决定了后续检测和跟踪的效果。

相机部署要求：

图像预处理流水线：俯视相机采集的原始图像不能直接送入检测模型，需要经过一系列预处理：

1.相机标定：这是一次性的设置步骤。通过拍摄标定板（如棋盘格），计算相机的内参（焦距、主点、畸变系数）和外参（相对于球桌的位置和姿态）。相机标定是后续透视校正的基础——只有知道了相机的内参和外参，才能精确地将图像坐标映射到球桌物理坐标；

2.畸变校正：使用标定得到的畸变系数，对图像进行去畸变处理，消除镜头的桶形畸变和枕形畸变。对于高质量的定焦镜头，畸变可能很小，但对于广角镜头，畸变校正是必须的；

3.透视校正（Perspective Correction）：即使相机安装在正上方，也可能存在微小的倾斜，导致球桌在图像中呈现梯形而非标准矩形。通过检测球桌的四个角点（或使用标定得到的外参），计算透视变换矩阵，将梯形的球桌区域变换为标准矩形。透视校正后，球桌上的物理距离和图像像素距离成固定比例，方便后续计算球的速度和运动距离；

4.颜色归一化（Color Normalization）：不同球厅的光照条件（色温、亮度）不同，会导致球的颜色在图像中出现偏差。通过颜色恒常性算法（如Gray World、White Patch、深度学习颜色校正），将图像的颜色归一化到标准光照条件下，提升检测模型对不同光照的鲁棒性。这也是为什么基于深度学习的YOLO检测比传统OpenCV HSV颜色过滤更可靠——HSV对光照变化非常敏感，灯光稍微变化就识别不准，而YOLO通过大量数据学习了不同光照下的球的特征；

5.ROI裁剪：只保留球桌区域，将球桌外的区域（地面、墙壁、人手、球杆等）裁剪掉。ROI裁剪有两个好处：①减少计算量——检测模型只需要处理球桌区域，推理速度更快；②减少误检——球桌外的圆形物体（如灯光、装饰）不会被误检为球。ROI区域通过球桌四角点定义，是一个四边形或矩形区域；

6.图像缩放与归一化：将ROI裁剪后的图像缩放到检测模型的输入尺寸（如640×640或1280×1280），并进行像素值归一化（0-255映射到0-1或标准化），准备送入YOLO检测模型。

预处理流水线的设计需要在速度和质量之间取得平衡。在边缘计算盒子上，完整的预处理（畸变校正+透视校正+颜色归一化+ROI裁剪）可能需要5-10毫秒/帧，这在30fps（33ms/帧）的预算内是可以接受的。对于算力有限的边缘设备，可以优化为：一次性计算透视变换矩阵和ROI区域，每帧只做透视变换+ROI裁剪+缩放，跳过颜色归一化（依赖YOLO模型的鲁棒性），将预处理时间压缩到2-3毫秒。

2.2 台球目标检测

台球目标检测是AI计分系统的"眼睛"——它负责在每一帧图像中找出所有的球，并判断每颗球的类型（白球、全色球、花色球、黑8等）。目标检测的准确率直接决定了整个系统的可靠性——如果一颗球漏检了，跟踪就会中断；如果球的类型识别错了，计分就会出错。

检测类别设计：不同的系统设计了不同的检测类别，从简单到复杂：

对于中式八球场景，4类或7类粗分类方案已经足够——中式八球只需要区分全色/花色/黑8/白球，不需要知道具体是3号还是5号球。对于九球和斯诺克场景，则需要16类细分类或两阶段方案，因为九球需要按1-9的顺序击打，斯诺克需要区分红球和彩球（黄/绿/棕/蓝/粉/黑）。

检测模型选型：YOLO系列是台球检测的主流选择，不同版本的YOLO各有特点：

YOLOv10引入了NMS-free（无非极大值抑制）设计，通过一致的双标签分配和效率导向的架构设计，在保持高准确率的同时减少了后处理延迟，非常适合实时台球检测场景。YOLOv11-C3k2-DBB等改进版本则针对台球场景的特殊难点（小目标、密集目标、球与球遮挡）做了网络结构改进，C3k2模块提升了特征提取能力，DBB（Diverse Branch Block）在训练时融合多分支特征、推理时合并为单分支，兼顾了准确率和速度。

台球检测的特殊难点与解决方案：

•球与球遮挡：当多颗球靠得很近或堆叠时，检测模型可能漏检被遮挡的球或把两颗球误检为一颗。解决方案：①使用更高分辨率的输入（1280×1280），让每颗球有更多像素；②改进模型结构（C3k2-DBB），提升密集目标检测能力；③利用跟踪信息补全——如果一颗球被短暂遮挡，跟踪器可以根据前后帧的轨迹预测它的位置，不会因为一帧漏检就丢失目标；

•球的颜色与台呢接近：某些球的颜色（如棕色球、深绿色球）和绿色台呢接近，容易漏检。解决方案：①颜色归一化预处理，增强球与背景的对比度；②训练数据中包含各种颜色的球和不同颜色的台呢（绿/蓝/红），提升模型的泛化能力；③利用球的圆形形状特征辅助检测——即使颜色接近，圆形轮廓仍然可以区分；

•运动模糊：快速运动的球会产生运动模糊，导致检测框不准确或漏检。解决方案：①使用全局快门相机和短曝光，从源头减少运动模糊；②训练数据中加入运动模糊增强（Motion Blur augmentation），让模型学会识别模糊的球；③降低检测帧率（如每2帧检测一次），中间帧用跟踪器预测，减少对模糊帧的依赖；

•反光与高光：台球表面的树脂材料会产生高光反射，可能干扰检测。解决方案：①调整光照角度，避免直射反光；②训练数据中包含各种反光条件的球；③使用检测框的中心作为球的位置（而不是整个框），减少反光对位置精度的影响；

•球号识别（细分类场景）：球上的数字很小（尤其在4K图像中可能只有10-20像素），直接用YOLO分类容易出错。解决方案：①两阶段方案——先检测球的位置，再裁剪出球的高分辨率图像，用专门的分类模型（如ResNet/ViT）识别球号；②使用超分辨率技术（ESRGAN/Real-ESRGAN）先放大球的图像，再识别球号；③利用规则约束——九球中球必须按顺序击打，可以用规则来校验球号识别结果（比如当前应该打3号球，识别出3号球的置信度更高）。

训练数据准备：一个高性能的台球检测模型需要大量标注数据。训练数据的来源包括：①公开数据集——BALS（Billiard Archive of Labeled Shots）等公开台球数据集；②自行采集——在不同球厅、不同光照、不同球桌（不同颜色台呢）下采集视频，逐帧标注；③数据增强——对采集的数据做旋转、缩放、色彩抖动、运动模糊、遮挡模拟等增强，扩充训练数据的多样性。标注工具通常使用CVAT、LabelImg、Roboflow等，标注内容包括每颗球的边界框和类别标签。对于中式八球场景，标注5000-10000帧图像（每帧约16颗球，总计8-16万个球实例）通常可以训练出准确率92%以上的检测模型。

2.3 多目标跟踪

目标检测只能给出每一帧中球的位置和类别，但无法告诉你"这一帧的这颗白球和上一帧的那颗白球是不是同一颗"。多目标跟踪（Multi-Object Tracking, MOT）的任务就是跨帧关联同一颗球，为每颗球分配一个唯一的ID，并构建它的运动轨迹。跟踪是进球检测、犯规判断、球路分析的基础——只有知道了每颗球的运动轨迹，才能判断它是否进了袋、是否碰撞了其他球、运动速度是多少。

台球跟踪的技术方案：

在台球俯视跟踪场景中，ByteTrack是最常用的选择——它在固定相机、目标运动相对规律的场景下表现优秀，ID切换少，速度快，而且Ultralytics YOLO已经内置了ByteTrack跟踪器（通过`model.track()`接口直接调用，不需要额外实现），可以快速集成。对于需要更高跟踪精度的场景，可以选择BoT-SORT或OC-SORT。

台球跟踪的特殊处理：台球运动有其特殊性，通用的多目标跟踪算法需要针对台球场景做定制化处理：

•碰撞检测与轨迹修正：通用跟踪算法通常假设目标做匀速或匀加速运动，但台球在碰撞时速度和方向会突变。如果不处理碰撞，卡尔曼滤波的预测会在碰撞后严重偏离实际位置，导致关联失败和ID切换。解决方案：①在跟踪器中加入碰撞检测——当两颗球的距离小于球直径之和（约57mm）时，判定为碰撞，碰撞后重置卡尔曼滤波的速度状态（不再使用碰撞前的速度预测）；②利用物理先验——台球碰撞遵循动量守恒和能量守恒，可以用物理模型预测碰撞后球的运动方向，辅助跟踪关联；

•静止球与运动球区分：台球桌上大部分球在大部分时间是静止的，只有少数球在运动。对静止球和运动球可以采用不同的跟踪策略：①静止球——位置几乎不变，可以用更低的检测频率（如每5帧检测一次），中间帧直接复用上一帧的位置，减少计算量；②运动球——需要每帧检测和跟踪，精确追踪轨迹；③运动状态判断——通过跟踪器的速度估计判断球是静止还是运动（速度小于阈值则判定为静止）；

•进袋球的跟踪终止：当一颗球进入袋口并消失后，跟踪器应该终止该球的跟踪轨迹，而不是继续预测它的位置。解决方案：①袋口ROI监控——当一颗球的轨迹进入袋口区域，并且在后续帧中检测不到该球时，判定为进球，终止该球的跟踪轨迹；②轨迹生命周期管理——为每条跟踪轨迹设置生命周期，长时间未匹配检测的轨迹会被终止，避免"幽灵轨迹"；

•ID切换的恢复：即使使用了优秀的跟踪算法，在严重遮挡或碰撞后仍可能发生ID切换（两颗球的ID互换了）。ID切换会导致球的类型（全色/花色）和轨迹混淆，影响计分。解决方案：①利用球的颜色/类别一致性——如果ID切换后，某ID的球类别发生了变化（比如从全色变成了花色），说明发生了ID切换，可以用类别信息恢复正确的ID；②利用位置连续性——碰撞后两颗球的运动方向通常是可预测的，可以用物理先验判断哪颗球应该是哪个ID；③对关键事件（进球、犯规）前后的轨迹做人工校验或AI复核，确保ID正确；

•轨迹平滑与插值：原始跟踪轨迹可能存在位置抖动（由于检测框的微小变化），需要做平滑处理。常用方法包括：①指数平滑（Exponential Smoothing）——Billiards Coach项目使用的方法，对位置做一阶低通滤波；②卡尔曼滤波本身就有平滑效果——卡尔曼滤波的更新步骤融合了预测和观测，输出的是最优估计，比原始检测位置更平滑；③样条插值（Spline Interpolation）——对于需要精确轨迹分析的场景（如球路回放、精彩球判定），可以用三次样条插值对轨迹做平滑和插值，得到更连续的运动曲线。

跟踪器的输出是每颗球的时序数据：唯一ID、类别（白球/全色/花色/黑8）、每一帧的位置（x, y坐标）、速度（vx, vy）、运动方向、运动状态（静止/运动）、轨迹状态（活跃/已进袋/已丢失）。这些时序数据是后续事件检测和规则引擎的输入。

2.4 进球与犯规检测

有了每颗球的运动轨迹后，下一步是检测比赛中的关键事件——进球和犯规。事件检测是连接"视觉感知"和"规则计分"的桥梁，它将连续的球运动轨迹转换为离散的比赛事件（进球、犯规、击球开始/结束等），供规则引擎处理。

进球检测：进球是台球比赛中最核心的事件，检测准确率直接决定计分的正确性。进球检测的核心思路是判断一颗球是否进入了袋口区域并消失。具体实现包括：

1.袋口ROI定义：在球桌图像上定义6个袋口的感兴趣区域（ROI）——4个角袋+2个中袋。袋口ROI可以通过相机标定一次性确定（袋口在球桌上的物理位置是固定的），也可以用YOLO检测模型实时检测袋口位置（Pool Tracker项目将pocket作为一个检测类别）。对于固定相机的场景，一次性标定袋口位置更稳定、更高效；

2.球进入袋口区域检测：实时监控每颗运动球的位置，当球的圆心进入袋口ROI时，标记为"可能进球"。这里需要注意袋口ROI的大小——太小会漏掉擦边进球，太大会把在袋口附近运动但没进的球误判为进球。通常袋口ROI设置为略大于袋口直径（约80-100mm直径的圆形区域）；

3.球消失确认：球进入袋口ROI后，需要确认它确实消失了（进了袋子），而不是在袋口边缘弹了一下又回到桌面上。判断方法：①球进入袋口ROI后，在后续N帧（如3-5帧，约100-170ms）内检测不到该球的检测框，且跟踪器也丢失了该球的轨迹，则确认为进球；②球进入袋口ROI后，位置持续向袋口中心移动且速度不减（没有减速反弹的迹象），则确认为进球；③球进入袋口ROI后，如果在后续帧中又出现在桌面上（从袋口弹出来了），则判定为未进球（这种情况在实际中很少见，但需要处理）；

4.多球同时进袋处理：一次击球可能有多颗球同时进袋（如开球时、组合球时）。系统需要能同时检测多颗球的进球事件，并按时间顺序记录。处理方法：对每颗球独立监控进球状态，多颗球同时进球时生成多个进球事件，规则引擎会根据规则分别处理；

5.进球球号识别：判定进球后，需要知道进的是哪颗球（全色/花色/黑8/具体球号）。对于4类粗分类方案，可以直接从跟踪器获取球的类别（全色/花色/黑8/白球）；对于需要具体球号的场景（九球、斯诺克），需要在进球前最后一帧的球图像上做球号识别（用专门的分类模型或VLM）。进球瞬间球的图像可能模糊，所以通常使用进球前2-3帧（球还在桌面上、图像清晰时）的球号识别结果。

犯规检测：犯规检测比进球检测更复杂，因为犯规的类型更多，且有些犯规需要理解击球的意图和规则。常见的犯规类型和检测方法包括：

击球周期检测：很多犯规检测（如未击中目标球、连击、出杆超时）都需要知道"一次击球"的开始和结束时间。击球周期检测的方法：①击球开始——白球从静止状态变为运动状态（速度超过阈值），且球杆刚离开白球（可以通过球杆跟踪辅助判断）；②击球结束——所有球都回到静止状态（所有球的速度都低于阈值，持续N帧）；③一次击球周期内发生的所有事件（进球、碰撞、犯规）都归属于这次击球，由当前击球选手负责。击球周期检测是事件时序分析的基础。

犯规检测的局限性：需要诚实地承认，纯视觉的犯规检测有其局限性——跳球、连击、推球等犯规需要理解球杆与白球的接触关系，单台俯视相机难以精确判断；有些犯规（如故意犯规、消极比赛）需要理解选手意图，纯视觉无法判断。因此，商业系统通常采用"AI检测+人工复核"的模式——AI自动检测明确的犯规（白球落袋、未击中目标球、黑8提前进袋），对有争议的犯规（跳球、连击）提供慢动作回放和轨迹模拟，辅助人工裁判做出最终裁决。撞激平方等系统的"AI视频裁判"模块就是这种模式——对争议球进行慢动作回放与轨迹模拟，辅助人工裁判更准确、更快速地裁决。

2.5 规则引擎与计分逻辑

事件检测输出了离散的比赛事件（进球、犯规、击球开始/结束），规则引擎的任务是根据台球比赛规则，将这些事件转换为比分变化、击球权切换、比赛状态更新。规则引擎是AI计分系统的"大脑"，它封装了不同台球规则的复杂逻辑，使得检测和跟踪层不需要关心具体规则。

三种主流台球规则的核心逻辑：

规则引擎的设计模式：一个好的规则引擎应该是可配置、可扩展的，支持多种规则的切换和自定义规则。常见的设计模式包括：

•状态机模式：将比赛过程建模为有限状态机（FSM），状态包括"等待开球"、"红球阶段"、"彩球阶段"、"自由球"、"比赛结束"等，事件（进球、犯规、击球结束）触发状态转换和计分动作。状态机模式逻辑清晰、易于调试，适合规则相对固定的场景；

•规则引擎模式：使用规则引擎（如Drools、Easy Rules、或自研的基于条件-动作的规则系统），将每条规则表示为"条件→动作"的规则，规则引擎根据当前比赛状态和事件匹配并执行规则。规则引擎模式更灵活，支持动态添加/修改规则，适合需要支持多种规则和自定义规则的场景；

•策略模式：将不同规则的计分逻辑封装为策略类（如ChineseEightBallStrategy、NineBallStrategy、SnookerStrategy），每个策略类实现统一的接口（如processEvent()、calculateScore()、switchTurn()），比赛开始时根据选择的规则实例化对应的策略。策略模式是最常用的设计模式——它将规则差异封装在策略类内部，检测和跟踪层不需要关心具体规则，切换规则只需要切换策略类。

规则引擎的核心数据结构：规则引擎需要维护以下比赛状态：

•选手信息：两名选手的ID、姓名、当前比分、当前击球权（谁在打）、连续犯规次数；

•球的状态：每颗球的状态（在桌面上/已进袋/已取出放回）、位置（用于判断桌面上还剩哪些球）、类别/球号；

•比赛阶段：当前阶段（中式八球的分组判定阶段/正常比赛阶段/黑8阶段；九球的正常阶段；斯诺克的红球阶段/彩球阶段）；

•分组信息：中式八球中，每名选手的目标球组（全色/花色），是否已确定分组；

•击球历史：每次击球的事件记录（进了哪些球、是否犯规、犯规类型、击球时间），用于回放和统计；

•比赛配置：规则类型、赛制（抢几/单局/总分制）、出杆时限、是否允许跳球等。

规则引擎的工作流程：每次击球结束后（所有球静止），规则引擎接收这次击球周期内的所有事件，按以下流程处理：

1.事件排序：将击球周期内的事件按时间排序（碰撞事件→进球事件→犯规事件）；

2.犯规判定：首先检查是否有犯规（白球落袋、未击中目标球、黑8提前进袋等）。如果有犯规，根据规则计算罚分、切换击球权、设置自由球状态、更新连续犯规次数；

3.进球处理：如果没有犯规（或犯规不影响进球有效性），按规则处理进球：①中式八球——更新对应组别的剩余球数，如果是开球后首个进球则确定分组；②九球——更新剩余球数，如果进的是9号球则该局结束；③斯诺克——根据红球/彩球阶段更新分值和球的状态（彩球进袋后放回点位）；

4.击球权切换：根据进球和犯规情况决定下一击球权：①合法进球——当前选手继续击球；②未进球且无犯规——切换到对手；③犯规——切换到对手，对手获自由球；

5.胜负判定：检查是否满足胜负条件（中式八球黑8合法进袋/九球9号球进袋/斯诺克总分超过且台面无足够分值反超），如果满足则比赛结束，更新最终比分；

6.状态更新与通知：更新所有比赛状态，通过WebSocket或消息队列将最新比分、击球权、犯规提示、比赛状态推送到大屏和移动APP。

规则引擎的实现需要非常严谨——台球规则有很多边界情况和特殊规则（如中式八球开球时同时进全色和花色由选手选择、九球的黄金九/小金/大金、斯诺克的自由球和无意识救球），这些都需要在规则引擎中精确实现。建议在开发时建立完整的规则测试用例集，覆盖所有边界情况，确保规则引擎的正确性。

三、开发流程与实践

3.1 从原型到产品的开发流程

开发一个AI台球自动计分系统，从技术原型到商业产品，通常经历以下阶段：

一个完整的AI台球计分系统从技术验证到商用产品通常需要6-12个月（中等规模团队），其中数据采集和现场测试迭代是耗时最长的环节——因为台球场景的多样性（不同球厅、不同光照、不同球桌、不同选手水平）决定了系统需要大量真实数据才能达到商用级的鲁棒性。

3.2 硬件选型与部署

相机选型：如2.1节所述，推荐使用4K分辨率、30fps以上、全局快门、短曝光的工业相机或高质量USB相机。常见选择包括：①海康威视/大华工业相机（稳定、驱动完善、适合商用）；②Intel RealSense（深度相机，但RGB质量一般，适合原型）；③罗技C920/C930e（消费级USB相机，价格低但全局快门和短曝光支持有限，适合原型）；④Raspberry Pi HQ Camera（树莓派高清相机，适合嵌入式原型）。商用产品建议使用工业相机，保证稳定性和图像质量。

边缘计算盒子选型：边缘计算盒子需要能实时运行YOLO检测+跟踪+事件检测+规则引擎，推荐以下方案：

安装与部署：①相机安装——使用定制支架将相机固定在球桌正上方2-3米处（天花板或专用立柱），确保镜头垂直向下、视场角完整覆盖球桌；②边缘盒子安装——放置在球桌附近（球桌下方或旁边的机柜中），通过USB或网线连接相机，通过HDMI连接大屏计分板，通过WiFi或网线连接网络（用于APP推送和远程管理）；③标定——安装完成后进行一次性相机标定（拍摄标定板、确定袋口ROI、球桌四角），标定参数保存到配置文件；④灯光检查——确保球桌光照均匀、无频闪、无强反光，必要时加装专用LED灯带。

3.3 软件开发栈推荐

四、性能指标与实时性优化

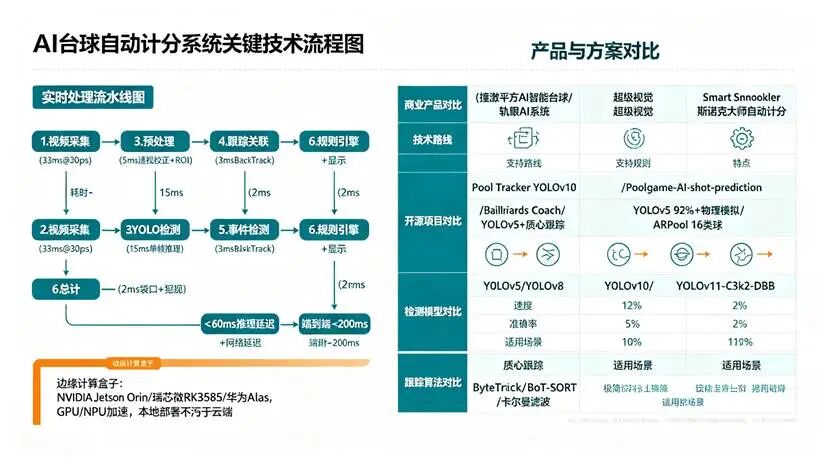

AI台球自动计分系统实时处理流水线与产品方案对比：6步流水线总推理延迟低于60ms，端到端延迟低于200ms，边缘计算盒子本地部署不依赖云端

4.1 核心性能指标

4.2 实时处理流水线与延迟分析

一个典型的实时处理流水线及各环节延迟如下（基于Jetson Orin NX + YOLOv11 + 4K@30fps）：

从延迟分析可以看出，在Jetson Orin NX等边缘设备上，经过TensorRT量化和流水线优化后，单帧推理+处理延迟可以控制在30ms以内，完全满足30fps实时处理的要求。端到端延迟（从击球事件发生到大屏显示）约50-100ms，远低于200ms的目标。

4.3 关键优化技术

•模型量化与压缩：将YOLO模型从FP32量化为FP16（速度提升约1.5-2倍，精度损失可忽略）或INT8（速度提升约2-3倍，需要校准数据集，精度损失约1-2% mAP）。Jetson平台使用TensorRT，RK3588使用RKNPU，昇腾使用CANN，各平台都有对应的量化工具链；

•检测-跟踪降频：不需要每帧都做完整的YOLO检测。可以采用"检测-跟踪"交替策略——每N帧（如2-3帧）做一次YOLO检测，中间帧只用跟踪器（卡尔曼滤波）预测球的位置。这样可以将检测频率从30fps降到10-15fps，推理延迟降低60-70%，而跟踪器的预测在球运动平稳时足够准确。在球碰撞或快速运动时，可以自动提高检测频率（自适应降频）；

•ROI聚焦：只对球桌区域（ROI）做检测，球桌外的区域直接裁剪掉。ROI裁剪不仅减少了检测的图像面积（从4K全图到球桌区域，面积减少约30-50%），还减少了误检（球桌外的圆形物体不会被误检为球）。ROI区域通过球桌四角点一次性标定；

•静止球跳过：桌面上大部分球在大部分时间是静止的。对静止球可以跳过检测和跟踪更新，直接复用上一帧的位置。只对运动球（速度超过阈值）做完整的检测和跟踪。这可以显著减少计算量——一局比赛中平均只有2-4颗球在运动，其余12-14颗球静止；

•流水线并行：将采集、预处理、检测、跟踪、事件检测、规则引擎、显示组成流水线，各阶段在不同线程/进程中并行执行，通过队列传递数据。这样一帧的检测和下一帧的采集可以同时进行，提升整体吞吐量。使用多进程（Python multiprocessing）或GStreamer流水线可以实现高效的并行处理；

•硬件加速：尽可能使用硬件加速——GPU/NPU加速模型推理，CUDA/OpenCL加速图像预处理，硬件编码加速视频录制，硬件加速渲染加速大屏显示。避免在CPU上做可以在GPU/NPU上做的计算；

•内存管理优化：预分配图像缓冲区，避免每帧动态分配内存；使用零拷贝（zero-copy）技术，图像数据在相机、GPU、显示之间直接传递，减少CPU拷贝；使用对象池（object pool）复用检测结果和轨迹对象，减少GC（垃圾回收）开销。这些优化在Python环境中尤其重要，可以减少延迟抖动。

五、主流产品与开源方案对比

AI台球自动计分领域既有商业品牌的成熟产品，也有开源社区的技术项目。以下是主流方案的对比：

选型建议：①球厅经营者——直接采购撞激平方、轨眼AI等商业产品，安装即用，有售后支持，成本约每桌几千到上万元；②技术创业者/开发者——从Pool Tracker、Billiards Coach、Poolgame-AI-shot-prediction等开源项目开始，快速搭建原型，验证核心场景，然后投入资源做数据采集和产品化；③研究者——关注pix2pockets等学术论文和BALS数据集，做前沿研究（如击球策略推荐、球路预测、AR辅助）；④斯诺克场景——超级视觉Smart Snooker和斯诺克大师系统更专业，中式八球和九球场景撞激平方和轨眼AI更成熟。

六、高级功能与扩展

除了基础的自动计分，AI台球系统还可以扩展出很多高级功能，提升用户体验和商业价值：

6.1 AI裁判与争议球回放

AI裁判模块是商业系统的重要差异化功能。当出现争议球时（如是否犯规、球是否进袋、是否先碰了目标球），系统可以：①自动保存争议球前后的视频片段（如前10秒后5秒）；②慢动作回放（0.25x/0.5x速度），逐帧展示球的运动和碰撞；③轨迹模拟——在俯视图上绘制每颗球的运动轨迹，标注碰撞点和进球路径；④关键帧标注——自动标注白球第一次碰撞的球、进球时间、犯规发生时刻等关键事件；⑤辅助裁决——根据规则给出建议性裁决（如"建议判定为未击中目标球犯规"），最终由人工裁判确认。撞激平方等系统的AI视频裁判模块已经在测试赛中验证了辅助人工裁判的价值。

6.2 精彩球判定与高光集锦

系统可以自动识别和标记精彩球，生成高光集锦。精彩球判定通常基于三个维度（专利202511993481）：①进球难度——长台进球、大角度切球、组合球、翻袋、扎杆等难度系数高的进球；②连击次数——一次击球连续进球的数量（如开球清台、连续进球）；③走位精准度——白球击球后的停球位置是否理想（如刚好停在下一个目标球的最佳击球位置），可以用白球最终位置与理想位置的距离来量化。系统自动将精彩球标记并剪辑成短视频，用户可以通过移动APP下载并分享到社交平台（微信、抖音、小红书等），这既是用户体验的提升，也是球厅的免费营销渠道。

6.3 数据统计与个人档案

系统可以记录每位选手的详细数据，建立个人技术档案：①基础数据——总进球数、进球率、犯规次数、犯规率、平均出杆时间、最长连续进球、单杆最高分（斯诺克）；②进阶数据——长台进球率、组合球成功率、翻袋成功率、安全球成功率、走位精准度、开球进球率；③趋势分析——近期数据变化曲线、技术短板识别（如"长台进球率低于平均水平，建议加强长台练习"）；④对比分析——与球厅平均水平、同级别选手的对比。这些数据可以帮助选手了解自己的技术特点和短板，制定针对性的训练计划，也增加了系统的用户粘性。

6.4 击球辅助与训练模式

对于训练场景，系统可以提供击球辅助功能：①实时瞄准辅助——在俯视图上显示白球的预测运动轨迹（基于球杆方向和物理模型），以及碰撞后目标球的预测方向；②击球推荐——基于当前球局，推荐最佳击球选择（如Poolgame-AI-shot-prediction项目生成数百种可能击球并排序推荐3个最佳），考虑角度、距离、难度、后续走位；③训练模式——设置特定球局（如固定的长台练习、组合球练习），系统自动记录和评估每次击球的成功率和精准度，提供针对性的训练建议；④AR辅助——通过AR眼镜或平板，在真实球桌上叠加显示球路和瞄准线（如ARPool项目）。

6.5 球厅运营管理

对于球厅经营者，AI系统还可以扩展运营管理功能：①自动计费——结合打球时长和进球数自动计费，支持多种计费模式（按时/按局/会员）；②会员管理——会员档案、充值、消费记录、积分、等级；③球桌状态监控——实时显示每张球桌的使用状态（空闲/使用中/预约），自动统计使用率和营收；④数据分析——每日/每周/每月营收报表、热门时段分析、会员活跃度分析、设备状态监控；⑤远程管理——老板可以通过手机APP远程查看球厅运营状态，接收异常告警（如设备故障、长时间无人使用）。轨眼AI等系统已经集成了部分球厅运营管理功能。

七、挑战与局限

尽管AI台球自动计分技术已经取得了显著进步，但仍然面临一些挑战和局限：

1.光照变化的鲁棒性：不同球厅的光照条件差异很大（色温、亮度、均匀度），同一球厅在白天和晚上、开灯和关灯时也不同。光照变化会影响球的颜色和对比度，导致检测准确率下降。虽然YOLO比传统HSV方法鲁棒，但极端光照（如逆光、强光直射、彩色灯光）仍可能导致误检或漏检。解决方案：①颜色归一化预处理；②训练数据包含多样化光照条件；③自适应曝光和白平衡（相机端）；④球厅安装标准化灯光。

2.球与球遮挡与堆叠：当多颗球靠得很近或堆叠时（如开球后的球堆、组合球），检测模型可能漏检被遮挡的球或把多颗球误检为一颗。虽然跟踪器可以在短暂遮挡时补全，但长时间遮挡（如球堆中完全被挡住的球）仍可能丢失。解决方案：①更高分辨率输入；②改进模型结构（C3k2-DBB）；③利用球的总数先验（中式八球16颗、九球10颗、斯诺克22颗）做约束——如果检测到的球数少于预期，说明有遮挡，需要更仔细地检测；④多视角相机（除了正上方，增加侧面相机辅助遮挡检测）。

3.球号精确识别的困难：对于九球和斯诺克，需要精确识别每颗球的号码。球上的数字很小（4K图像中可能只有10-20像素），且球是圆形的（数字可能在侧面，俯视时看不到或变形），直接用YOLO分类容易出错。解决方案：①两阶段方案（检测+专门分类）；②超分辨率放大；③利用规则约束校验；④在球的静止期（球停稳后）从多个角度或更高分辨率识别球号。需要承认，纯俯视单相机的球号识别在极端情况下（数字刚好在球的背面）是不可能的，这是物理限制。

4.部分犯规检测的局限性：如2.4节所述，跳球、连击、推球等犯规需要理解球杆与白球的接触关系，单台俯视相机难以精确判断；故意犯规、消极比赛等需要理解选手意图，纯视觉无法判断。解决方案：①增加球杆跟踪和接触检测辅助；②对争议犯规提供慢动作回放辅助人工裁判；③采用"AI检测明确犯规+人工裁决争议犯规"的混合模式。

5.相机安装与维护的要求：俯视相机需要精确安装在球桌正上方2-3米处，镜头垂直向下，视场角完整覆盖球桌。安装偏差（倾斜、偏移、高度不对）会影响透视校正和检测精度。球厅环境中相机可能被碰歪、积灰、镜头模糊，需要定期维护和重新标定。解决方案：①定制安装支架，确保稳定；②自动标定功能（系统检测到球桌四角位置变化时自动提醒重新标定）；③定期维护计划。

6.边缘设备算力与成本的平衡：实时运行YOLO检测+跟踪+事件检测需要一定的GPU/NPU算力。Jetson Orin NX（约2000-3000元）可以满足需求，但加上相机、支架、盒子、大屏，每桌硬件成本可能达到5000-10000元，对于球厅经营者是一笔不小的投资。更低成本的方案（如Jetson Nano、RK3588，约500-1000元）算力有限，需要降低分辨率和帧率，可能影响检测准确率和实时性。解决方案：①模型量化和优化降低算力需求；②多球桌共享一个边缘盒子（一个盒子处理2-4张球桌，通过多相机输入）；③按效果付费的商业模式（如按月订阅，降低球厅初始投入）。

7.规则复杂性与边界情况：台球规则有很多边界情况和特殊规则（如中式八球开球时同时进全色和花色由选手选择、九球的黄金九/小金/大金的精确判定、斯诺克的自由球和无意识救球、犯规后是否可以选择让对手继续打），这些都需要在规则引擎中精确实现。遗漏或错误实现任何一条规则都可能导致计分错误。解决方案：①建立完整的规则测试用例集；②参考官方规则手册逐条实现；③支持规则可配置和自定义；④在比赛中保留人工修正比分的功能（AI判错时可以手动纠正）。

8.用户接受度与信任：台球爱好者对自动计分系统的接受度需要培养。有些选手可能不信任AI的判罚（尤其是争议球），更喜欢人工计分；有些选手可能觉得系统干扰了打球的节奏和氛围。解决方案：①系统设计为"辅助"而非"替代"——AI自动计分，人工可以随时修正；②争议球提供回放和人工裁决；③系统界面简洁不干扰打球；④通过数据证明系统的准确性和可靠性。

八、未来趋势

1.多模态大模型端到端理解：当前的系统是"检测+跟踪+规则引擎"的多阶段流水线，未来可能出现基于多模态大模型（VLM）的端到端台球理解系统——直接输入俯视视频，VLM同时完成球的检测、跟踪、事件理解、规则判断、比分计算，甚至生成自然语言的比赛解说和战术分析。端到端VLM方案的优势是系统更简洁、对复杂场景和边界情况的理解能力更强，挑战是推理成本高、实时性和可解释性需要提升。随着VLM的小型化和边缘部署技术的进步，这可能成为未来的方向。

2.3D球位重建与多视角融合：单台俯视相机无法获取球的高度信息（跳球）和球的完整表面（球号可能在背面）。未来的系统可能采用多视角相机（俯视+侧面+球桌内嵌传感器）或深度相机（ToF/结构光），实现3D球位重建，更精确地判断跳球、球的旋转、球号识别。多视角融合也能解决遮挡问题——一个视角被挡住的球可以从另一个视角看到。

3.物理引擎级球路预测与战术分析：当前的球路预测主要基于简化的物理模型（匀速运动+弹性碰撞），未来可以引入更精确的物理引擎（考虑球的旋转、台呢摩擦、库边弹性、温度湿度影响），实现更精确的球路预测和战术推荐。结合选手的历史数据和技术特点，系统可以提供个性化的战术建议（如"根据你的长台进球率，建议选择安全球而非进攻"），甚至模拟对手的可能选择，帮助选手制定比赛策略。

4.AR/VR沉浸式训练与观赛：AR技术（AR眼镜/平板）可以在真实球桌上叠加显示球路预测、瞄准辅助、战术建议，让训练更直观高效。VR技术可以实现远程观赛和虚拟比赛——观众通过VR设备获得沉浸式观赛体验，选手可以与远程对手进行虚拟比赛。AI计分系统提供的实时球位数据是AR/VR应用的基础。

5.AI教练与个性化训练计划：基于系统收集的大量选手数据（击球习惯、技术短板、比赛表现），结合大语言模型，未来可以提供AI教练服务——自动分析选手的技术特点和短板，生成个性化的训练计划，提供针对性的练习建议，甚至模拟特定对手的打法帮助选手备战。AI教练可以24小时在线，成本远低于人类教练，让更多台球爱好者享受到专业级的指导。

6.赛事直播与数据可视化：AI计分系统提供的实时球位数据、进球事件、选手数据可以用于赛事直播——实时显示球局状态、进球概率、选手数据对比、战术分析，提升观赛体验。类似网球的鹰眼系统和足球的VAR，台球的AI系统可以成为赛事的标准配置，提供数据驱动的赛事分析和精彩回放。

7.云端协同与规模化运营：随着5G和边缘计算的发展，未来的AI台球系统可能采用"边缘+云端"协同架构——边缘盒子负责实时检测和计分（低延迟），云端负责数据存储、模型训练、用户管理、数据分析（高算力）。多个球厅的数据汇聚到云端，可以训练更通用、更鲁棒的检测模型（联邦学习保护数据隐私），也可以实现跨球厅的选手排名、赛事组织、社交互动。规模化运营可以降低单桌成本，让AI台球系统更普及。

九、总结

AI台球自动计分系统是计算机视觉、多目标跟踪、边缘计算、规则引擎等技术在体育场景的深度融合应用。它通过在球桌正上方部署俯视相机，用YOLO系列目标检测模型实时识别桌面上的每颗球，用ByteTrack和卡尔曼滤波跨帧跟踪球的运动轨迹，通过袋口区域监控和碰撞分析检测进球和犯规事件，再根据中式八球、九球、斯诺克等不同规则自动计算比分、切换击球权、提示犯规。整个过程端到端延迟低于200毫秒，检测准确率92%以上，进球检测准确率98%以上，已经从技术原型走向了商业落地。

核心要点回顾：

1.六层系统架构：图像采集层（俯视4K相机）→图像预处理层（标定+透视校正+颜色归一化+ROI裁剪）→台球检测层（YOLOv11/v10，7类目标，92%+准确率）→多目标跟踪层（ByteTrack+卡尔曼滤波+碰撞检测）→事件检测与规则引擎层（进球检测+犯规检测+三种规则引擎）→展示与交互层（大屏+APP+AI裁判+数据统计），模块化设计，边缘本地部署，端到端延迟低于200ms。

2.俯视相机部署是基础：相机安装在球桌正上方2-3米，4K@30fps+全局快门+短曝光，保证图像质量；预处理流水线（相机标定→畸变校正→透视校正→颜色归一化→ROI裁剪→缩放归一化）将原始图像转换为标准化俯视图像，为检测模型提供高质量输入。

3.YOLO检测是核心：YOLOv5/v8/v10/v11系列是台球检测的主流选择，检测类别从4类粗分类（白球/全色/花色/黑8）到16类细分类（每颗球一个类别），改进版本（YOLOv11-C3k2-DBB）针对小目标和遮挡优化。台球检测的特殊难点包括球与球遮挡、颜色与台呢接近、运动模糊、反光高光、球号识别困难，需要针对性的解决方案。

4.多目标跟踪是桥梁：ByteTrack是最常用的跟踪算法，配合卡尔曼滤波预测和碰撞检测修正，为每颗球分配唯一ID并构建运动轨迹。台球跟踪需要特殊处理：碰撞后重置速度状态、静止球与运动球区分策略、进袋球的跟踪终止、ID切换的恢复（利用颜色一致性）、轨迹平滑与插值。

5.事件检测与规则引擎是大脑：进球检测通过袋口ROI监控+球消失确认实现，准确率98%以上；犯规检测覆盖白球落袋、未击中目标球、黑8提前进袋等明确犯规（准确率90%+），跳球/连击等争议球提供回放辅助人工裁判；规则引擎采用策略模式支持中式八球（分组淘汰+自由球+黑8死亡条款）、九球（顺序击打+大金小金）、斯诺克（红彩交替+罚分+单杆147）三种规则，击球周期检测是事件时序分析的基础。

6.边缘部署与实时优化是工程关键：Jetson Orin NX/RK3588/华为Atlas等边缘计算盒子本地部署，不依赖云端；模型量化（FP16/INT8）、检测-跟踪降频、ROI聚焦、静止球跳过、流水线并行、硬件加速、内存管理优化等技术将单帧推理延迟控制在30ms以内，30fps稳定运行。

7.商业产品与开源方案并存：撞激平方、轨眼AI、超级视觉等商业产品已经落地球厅，支持自动计分、AI裁判、精彩球分享、球厅运营；Pool Tracker、Billiards Coach、Poolgame-AI-shot-prediction、ARPool等开源项目为开发者提供了快速原型的基础。

8.高级功能提升商业价值：AI裁判与争议球回放、精彩球判定与高光集锦、数据统计与个人档案、击球辅助与训练模式、球厅运营管理，这些功能让系统从"计分工具"演进为"台球运动数字化平台"。

9.挑战与局限需正视：光照变化鲁棒性、球与球遮挡、球号精确识别、部分犯规检测局限、相机安装维护、边缘算力与成本平衡、规则复杂性、用户接受度与信任，这些挑战需要在产品设计和工程实践中认真对待，"AI辅助+人工兜底"是当前阶段最可靠的模式。

10.未来趋势值得期待：多模态大模型端到端理解、3D球位重建与多视角融合、物理引擎级球路预测、AR/VR沉浸式训练观赛、AI教练与个性化训练、赛事直播与数据可视化、云端协同与规模化运营，AI台球技术正在从"自动计分"向"运动数字化平台"演进。

AI台球自动计分系统的价值不仅是"不用人工计分"——它将台球这项传统运动数字化，让每一次击球、每一个进球、每一次走位都有数据记录，让选手可以用数据了解自己的技术特点和进步轨迹，让球厅可以用数据提升运营效率和用户体验，让观众可以用数据获得更丰富的观赛体验。正如鹰眼系统改变了网球、VAR改变了足球，AI视觉系统正在改变台球——从一项依赖人工判断和经验的传统运动，向数据驱动、技术辅助的现代运动演进。对于体育科技创业者、计算机视觉开发者、台球厅经营者来说，这是一个值得关注和投入的方向。
