512GB RDIMM问世 AI服务器内存进入HBM+DDR5+CXL三层架构时代

9月15日，美光宣布在多个服务器平台完成全球首款512GB DDR5 RDIMM的演示验证，最高传输速率9200MT/s。AMD和英特尔均已启动平台验证，量产时间定在2027年下半年。

这不仅意味着单条内存条容量的重大突破，更标志着DDR5内存从平面封装正式进入三维堆叠时代，而AI服务器的内存体系，正在从"够用就行"转向容量、带宽、能效三重约束下的系统级重构。

单条512GB技术路径：3D堆叠与TSV封装

单条内存条做到512GB，核心不是DRAM晶粒容量的线性提升，而是封装方式的根本变化。

传统DDR5 RDIMM采用平面布局，DRAM晶粒平铺在PCB板上，受限于内存条物理尺寸和晶粒面积，单条容量存在天花板。当前主流量产的DDR5 RDIMM单条最高128GB，基于32Gb单颗粒，需要在PCB两面排布多颗芯片。

美光512GB RDIMM采用3DS（3D Stacking）三维堆叠封装，将多颗DRAM晶粒在单个封装内垂直堆叠，通过TSV（Through-Silicon Via，硅通孔）实现层间高速互连。

TSV的原理是在硅晶圆上刻出微米级通孔，填充导电材料，使上下层晶粒之间可以直接通过垂直通道传输信号，而不需要通过封装基板绕行。这与HBM高带宽内存、AMD 3D V-Cache使用的是同一类技术路径。

这种设计带来三个直接结果。

第一，密度大幅提升。在不改变内存条外形尺寸和服务器DIMM插槽数量的前提下，单插槽容量从128GB跃升至512GB。一台配备24个内存插槽的双路服务器，理论内存上限从3TB提升到12TB。

第二，功耗显著下降。单个512GB模块相比用多个小容量模块实现同等容量，运行功耗降低60%以上。原因在于堆叠封装减少了PCB走线长度和信号驱动数量，同时模块数量减少意味着整体电源转换损耗下降。

第三，性能不打折扣。垂直堆叠通过TSV互连，信号路径远短于平面PCB走线，在9200MT/s高速率下仍能保持信号完整性。这不是牺牲性能换容量，而是封装升级同时提升容量和能效。

3DS RDIMM并非全新概念。美光在2026年5月已向合作伙伴送样256GB DDR5 RDIMM，同样采用3DS+TSV封装，基于1-gamma DRAM制程。512GB是在同一技术路线上的进一步密度提升。从128GB到256GB再到512GB，三维堆叠正在成为DDR5高容量内存的标准工艺。

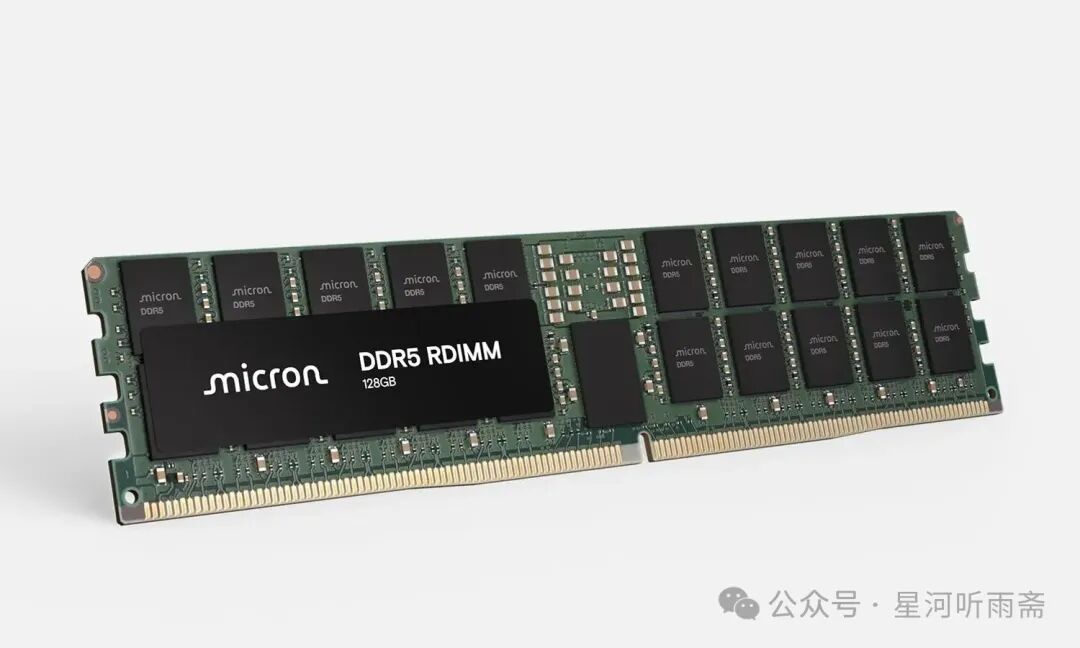

图1：美光DDR5 RDIMM官方产品图，标准288针服务器内存模块形态

DDR5 RDIMM技术架构拆解

理解512GB RDIMM，需要先搞清楚DDR5内存模块本身的架构。DDR5相比DDR4不是简单的速率提升，而是模块级架构的重新设计。

1. 双子通道架构

DDR4 RDIMM采用单通道72位总线，其中64位数据加8位ECC校验。DDR5将每个DIMM模块拆分为两个独立的子通道，每个子通道40位宽（32位数据加8位ECC），总数据宽度仍为64位。

两个独立子通道的意义在于：CPU可以同时对两个子通道发起不同的读写请求，内存访问的并发性和总线效率显著提升。尤其是在高核心数CPU环境下，多个核心同时访问内存时，双子通道可以减少冲突和等待。

2. RCD：寄存器时钟驱动器

RDIMM的核心组件是RCD（Registering Clock Driver，寄存器时钟驱动器）。CPU发出的地址、命令、控制和时钟信号不直接到达DRAM晶粒，而是先经过RCD缓冲和重新驱动。

RCD的作用是降低CPU内存控制器的电气负载。如果没有RCD，CPU需要直接驱动模块上所有DRAM晶粒的地址和命令引脚，电气负载过重，无法支持高速率和多插槽配置。RCD将信号重新驱动后分发到各DRAM晶粒，使CPU只需要驱动RCD这一个负载。

RCD只缓冲地址、命令和时钟信号，数据线（DQ/DQS）不经过RCD，直接在CPU和DRAM之间传输。这是RDIMM与全缓冲DIMM的核心区别。

3. PMIC：模块上的电源管理

DDR5另一个重要变化是将电源管理从主板移到了内存条上。每个DDR5 DIMM集成一颗PMIC（Power Management IC，电源管理芯片），在模块本地完成电压转换和稳压。

DDR4时代，内存条所需的多种电压由主板VRM统一提供，不同速率和容量的内存对电压需求不同，主板设计复杂度高。DDR5将PMIC放到模块上，由模块自身管理电源，主板只需要提供单一输入电压，降低了主板设计难度，同时提升了电源转换效率和供电稳定性。

4. 温度传感器与SPD Hub

DDR5 RDIMM配备多颗温度传感器（TS），实时监测模块不同位置的温度，提供热遥测数据供系统管理。SPD Hub（Serial Presence Detect Hub）存储模块的身份信息、规格参数和温度传感器数据，系统启动时通过I2C/SMBus读取。

这些管理组件的加入，使DDR5内存条从一个被动的存储部件，变成了一个具备自我管理能力的智能子系统。

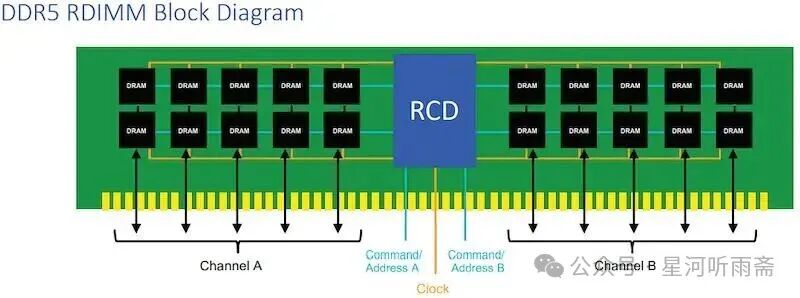

图2：DDR5 RDIMM架构图，RCD位于中央，左右两侧为双子通道DRAM阵列

9200MT/s：速率演进与内存墙

512GB RDIMM的另一个关键参数是9200MT/s的传输速率。这个数字放在DDR5的演进路线中看，已经接近DDR5标准的理论上限。

DDR5标准定义的速率范围是4800MT/s到8800MT/s，9200MT/s已经超出了JEDEC标准的正式定义范围，属于厂商在标准基础上的扩展。美光官网显示，其DDR5 RDIMM速率最高可达9200MT/s，MRDIMM最高8800MT/s。

从DDR4到DDR5，速率提升的轨迹很清晰：DDR4最高3200MT/s，DDR5初期4800MT/s，主流5600至6400MT/s，高端7200至8000MT/s，极限8800至9200MT/s。

速率提升的背后是内存墙问题的持续加剧。

内存墙（Memory Wall）指的是处理器算力增长速度远快于内存带宽增长速度，导致处理器计算单元经常处于等数据的空闲状态。这个问题在AI时代被急剧放大：GPU算力每18个月翻一倍，但内存带宽的增长周期更长，两者之间的剪刀差越来越大。

HBM的出现部分缓解了AI算力的内存墙问题。HBM通过3D堆叠和与GPU的近距离封装，将单堆叠带宽提升到TB/s级别，比传统GDDR高出一个数量级。但HBM容量有限、成本极高，不可能覆盖所有内存需求。

DDR5系统内存的角色因此变得更加关键。在AI服务器中，HBM负责GPU近侧的高带宽数据供给，DDR5负责CPU侧的大容量数据缓存和模型参数存储。当大模型推理需要加载数百GB甚至TB级参数时，DDR5的容量和带宽直接决定了推理吞吐量和延迟。

9200MT/s的DDR5 RDIMM，单条理论带宽约73.6GB/s。在双路服务器典型多通道配置下，总带宽可达数百GB/s到近TB/s级别。这个数字虽然与HBM的TB/s级别仍有差距，但对于CPU侧的通用计算、数据预处理、模型权重加载等场景，已经是重要的性能支撑。

DDR5速率提升不只是数字游戏。每一次速率跃升都需要DRAM晶粒、接口芯片、PCB设计、信号完整性的协同升级。9200MT/s能够在512GB超高容量模块上实现，说明3DS堆叠封装在高速信号完整性上已经成熟，为后续更高密度和更高速率的产品铺平了道路。

AI服务器内存架构：HBM、DDR5与CXL

512GB DDR5 RDIMM的发布，放在AI服务器内存体系的演进中看，只是其中一环。当前AI服务器的内存体系正在形成清晰的三层架构。

第一层：HBM，高带宽近计算内存

HBM位于AI计算单元内部，与GPU或AI芯片通过2.5D封装（硅中介层）或3D封装直接互连。特点是带宽极高（单堆叠1至2TB/s）、延迟极低，但容量有限（单堆叠24至36GB）、成本极高。

HBM的核心价值是为AI训练和重度推理提供GPU近侧的高速数据供给，解决算力单元喂不饱的问题。HBM4、HBM5正在向更高带宽和更大堆叠层数演进，但受限于工艺复杂度和成本，HBM不可能成为大容量通用内存。

第二层：DDR5 RDIMM，大容量系统内存

DDR5位于服务器主板上，通过CPU内存控制器访问。特点是容量大（单条128甚至至512GB，单台服务器最高12TB）、成本相对可控、带宽适中（单条50至70GB/s）。

DDR5在AI服务器中的角色是多方面的：CPU侧的通用计算内存、模型参数和数据集的大容量缓存、AI推理时的权重存储、多GPU之间的数据中转。512GB RDIMM的出现，使单台服务器的DDR5容量上限从3TB提升到12TB，对于需要在CPU侧加载大模型进行推理或数据处理的场景，价值直接。

第三层：CXL内存池，弹性扩展的远端内存

CXL（Compute Express Link）协议允许CPU通过PCIe物理层访问远端内存设备，实现内存的池化和共享。CXL内存设备可以是独立的内存条形态，也可以是专门的内存扩展机箱。

CXL内存的价值在于打破内存绑定CPU的传统架构。在AI服务器中，不同GPU和CPU对内存的需求动态变化，CXL允许内存资源在多个计算节点之间弹性分配，提高整体内存利用率。同时，CXL内存可以作为HBM和DDR5之间的中间层，提供比DDR5更低延迟、比HBM更大容量的扩展选项。

三层架构的核心逻辑是分层优化：HBM解决带宽问题，DDR5解决容量问题，CXL解决弹性和利用率问题。三者不是替代关系，而是协同关系，共同构成AI服务器的完整内存体系。

512GB DDR5 RDIMM在这个体系中的定位很明确：它大幅提升了第二层的容量天花板，使单台服务器能够在不依赖CXL扩展的情况下承载更大的模型和数据集，同时保持了DDR5的成本优势和成熟生态。

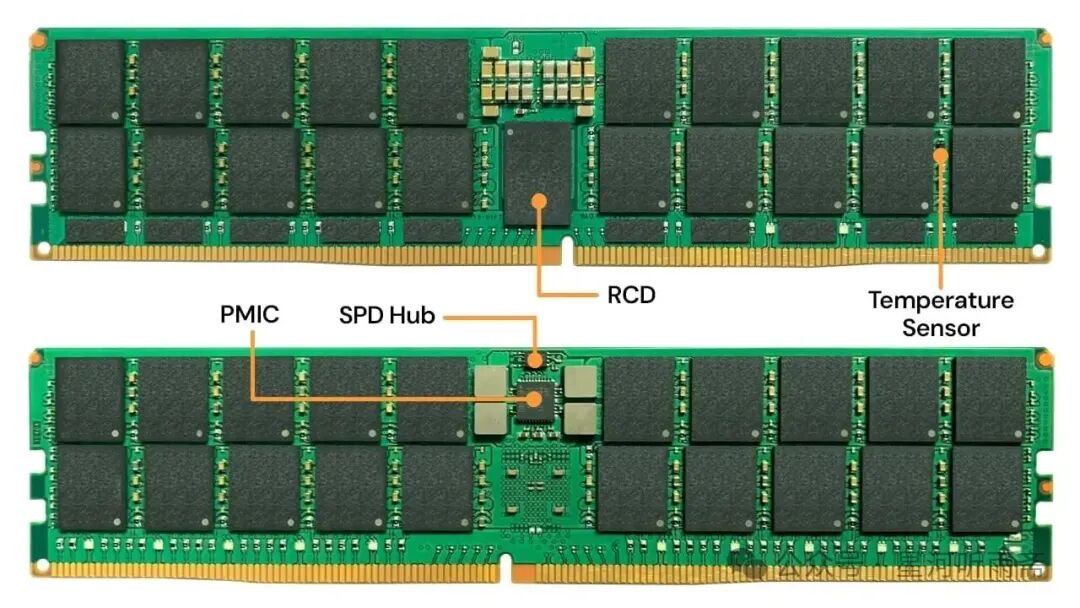

图3：DDR5 DIMM板级组件分布图

MRDIMM：下一代高带宽内存标准

在RDIMM向更高容量演进的同时，另一条技术路线MRDIMM正在向更高带宽突破。

MRDIMM（Multiplexed Rank DIMM，多路复用秩内存模块）是JEDEC定义的DDR5新一代内存标准，核心思路是在单根模块内实现两组DDR5通道并行工作，通过多路复用秩架构有效提升内存传输带宽。

MRDIMM与传统RDIMM的关键区别在于：RDIMM的数据线不经过缓冲，直接连接CPU和DRAM；MRDIMM在数据路径上增加了数据缓冲器（DB），并通过MRCD（Multiplexed Registering Clock Driver）实现两组通道的时分复用。

目前第一代MRDIMM传输速率可达8800MT/s，带宽比传统DDR5 RDIMM提升约39%，延迟降低约40%。第二代产品目标速率12800MT/s，第三代规划17600MT/s，迭代路径清晰。

MRDIMM的出现，是对内存墙问题的另一种回应。当DDR5 RDIMM的速率提升接近物理极限时，通过模块架构创新（增加数据缓冲、多通道并行）来提升有效带宽，是比单纯提升晶粒速率更可行的路径。

美光在MRDIMM上也有布局，其MRDIMM速率最高8800MT/s。Rambus、瑞萨等接口芯片厂商已经推出了MRDIMM专用的MRCD和MDB（数据缓冲器）芯片。

RDIMM和MRDIMM走的是两条路线：RDIMM的演进方向是更高容量（3DS堆叠，512GB），MRDIMM的演进方向是更高带宽（多路复用，8800至17600MT/s）。两条路线并行，分别对应AI服务器对内存的不同需求维度。未来可能出现3DS加MRDIMM的组合，同时实现超高容量和超高带宽。

产业链与竞争格局

DDR5内存产业链可以分为三个层级：DRAM晶粒制造、内存接口芯片、模组封装与品牌。

DRAM晶粒制造：三巨头垄断

全球DRAM市场由三星、SK海力士、美光三家垄断，合计市场份额超过90%。三家在DDR5上的技术路线各有侧重：

美光在3DS高容量RDIMM上推进最快，256GB已送样，512GB已完成演示验证，1-gamma制程领先。三星在DDR5整体产能和良率上优势明显，HBM和DDR5双线推进。SK海力士HBM市场份额领先，DDR5方面与英特尔、AMD保持密切合作，近期传出与英特尔讨论在美国合产存储芯片。

三家在DDR5速率上都已覆盖到8000MT/s以上，9200MT/s属于美光率先展示的极限速率。高容量3DS RDIMM是当前竞争的焦点，因为它直接对应AI服务器的大容量内存需求。

内存接口芯片：专业厂商主导

DDR5 RDIMM和MRDIMM需要专用的接口芯片，包括RCD、PMIC、DB（数据缓冲器）、MRCD、SPD Hub、温度传感器等。这个领域由几家专业厂商主导：

Rambus是DDR5接口芯片的领先供应商，提供完整的RDIMM和MRDIMM芯片组方案。瑞萨提供RCD、PMIC、数据缓冲器等完整芯片组，是同时覆盖RDIMM和MRDIMM全芯片组的厂商之一。澜起科技是国内内存接口芯片龙头，DDR5 RCD已实现量产，在全球市场份额领先。安森美、MPS等在PMIC领域有布局。

接口芯片单颗价值不高，但技术门槛极高，是DDR5内存模块性能和稳定性的关键决定因素。尤其是在9200MT/s高速率和3DS高容量配置下，RCD的信号驱动能力和PMIC的电源管理精度直接决定模块能否稳定工作。

模组封装与品牌

模组厂商负责将DRAM晶粒、接口芯片、PCB组装成最终内存条，并进行测试和品牌销售。服务器内存市场的主要模组厂商包括美光、三星、SK海力士自有品牌模组，以及金士顿、威刚、创见等第三方模组厂商。

在AI服务器市场，云厂商和服务器OEM通常直接向DRAM原厂采购高容量RDIMM，第三方模组厂商的份额相对较小。512GB 3DS RDIMM由于技术复杂度高、验证周期长，初期将主要由原厂直接供应。

趋势判断

基于512GB DDR5 RDIMM的发布以及产业链各环节的动态，可以得出以下判断。

第一，DDR5高容量化进入三维堆叠时代。128GB是平面封装的天花板，256GB和512GB必须依赖3DS加TSV封装。未来两到三年，3DS RDIMM将从高端演示走向规模量产，单条512GB将成为AI服务器的主流配置之一。三维堆叠工艺的良率和成本，将成为决定高容量内存普及速度的关键变量。

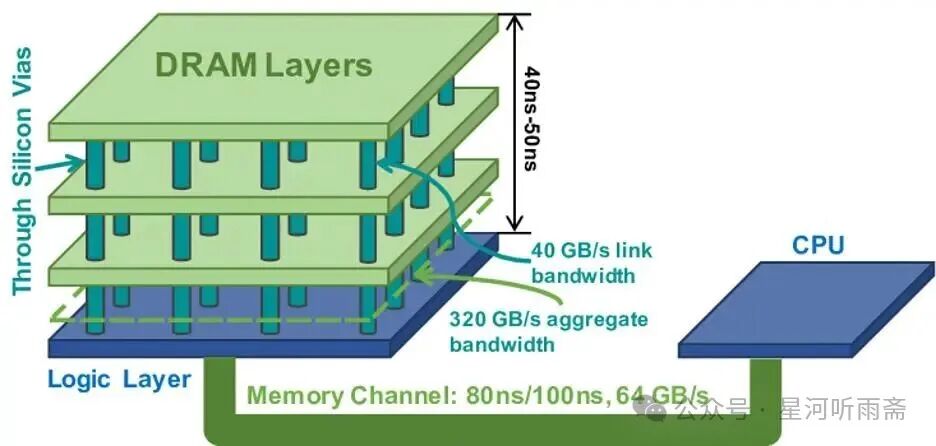

图4：3D堆叠TSV技术示意图，多层DRAM晶粒通过硅通孔垂直互连

第二，DDR5速率逼近物理极限，架构创新成为主航道。9200MT/s已经接近DDR5的理论上限，单纯依靠工艺微缩提升速率的空间有限。MRDIMM通过多路复用秩架构提升有效带宽，是DDR5代际内最重要的架构创新。未来RDIMM（高容量）和MRDIMM（高带宽）将形成互补格局，分别满足不同场景需求。

第三，AI服务器内存体系从单层走向三层协同。HBM解决带宽、DDR5解决容量、CXL解决弹性，三层架构正在成为AI服务器的标准配置。512GB DDR5 RDIMM大幅提升了第二层的容量天花板，使单台服务器能够承载更大的模型和数据集，减少对CXL扩展的依赖。CXL内存池化将在更大规模的AI集群中发挥作用，与本地DDR5形成互补。

第四，内存墙问题从带宽约束转向容量约束。HBM的普及基本解决了GPU近侧的带宽瓶颈，但大模型推理和训练对内存容量的需求呈指数级增长。一台AI服务器需要加载数百GB甚至TB级的模型参数，DDR5的容量直接决定了能否在单机内完成模型加载。512GB RDIMM的出现，正是对容量约束的直接回应。

第五，能效成为内存设计的核心约束。AI服务器的功耗问题日益突出，内存占整机功耗的比例持续上升。512GB 3DS RDIMM相比多模块方案降低60%功耗，说明高容量集成不仅提升密度，还能显著改善能效。未来内存产品的竞争，将从单纯的速率和容量比拼，转向容量乘以带宽除以功耗的综合能效比拼。

第六，国产替代在接口芯片环节已有突破，但DRAM晶粒制造仍是短板。澜起科技在DDR5 RCD领域已实现全球领先的市场份额，这是国产内存在产业链上游的重要突破。但在DRAM晶粒制造环节，国内厂商与三星、SK海力士、美光的技术差距仍然明显，DDR5高端产品的产能和良率仍需时间追赶。内存接口芯片的国产化经验，能否复制到DRAM制造环节，是产业链长期关注的问题。

512GB DDR5 RDIMM的发布，表面上是一条内存产品的升级，背后是整个AI算力基础设施内存体系的系统性重构。当AI模型参数从百亿级走向万亿级，当单台服务器的内存需求从几百GB走向十几TB，内存不再是算力的配角，而是与计算、网络并列的三大基础设施之一。理解内存技术的演进路径，就是理解AI算力下一阶段竞争格局的关键钥匙。（完）

——————
