CircuitCAM8：PCB快速打样的一站式CAM利器

1. 引言

在PCB打样领域，尤其是小批量、快速原型制作场景中，从设计数据到实物板卡的交付周期往往决定了产品迭代的速度。传统CAM软件功能虽全，但参数复杂、上手门槛高，且多面向批量生产，难以兼顾打样场景对「快」与「准」的极致要求。CircuitCAM8正是为此而生——它是一款专为PCB打样场景打造的专业CAM系统，能直接将设计数据转化为可用于快速制板的机加工路径，大幅提升打样效率与成品精度，是小批量、快速原型PCB制作的核心工具之一。

2. 设计数据预处理与合规校验

打样流程的第一步，是确保设计数据能被正确解析、且不存在会直接导致制板失败的缺陷。CircuitCAM8在这一环节提供了两项关键能力。

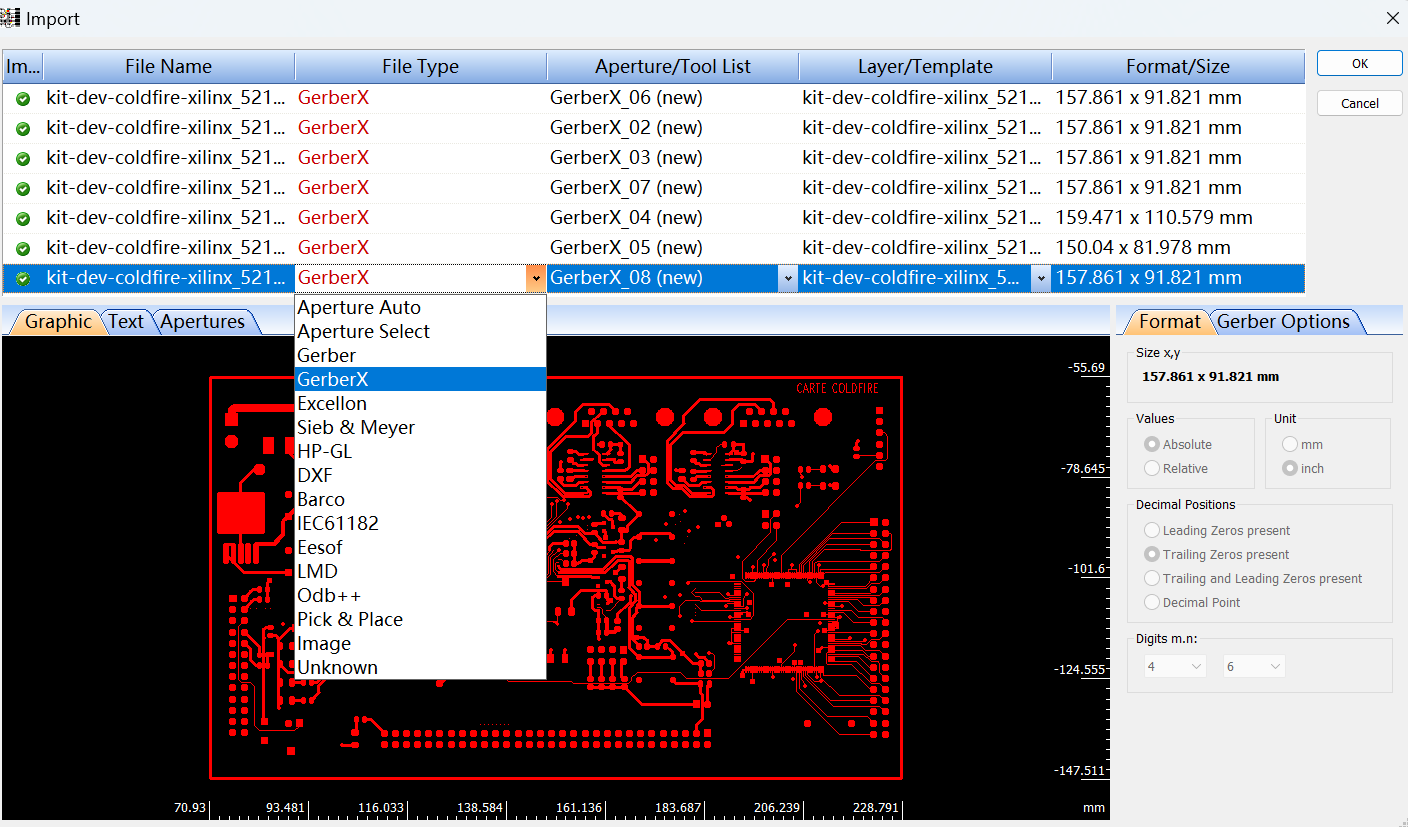

2.1 多格式兼容导入

支持GerberX、Excellon等行业标准格式，自动完成层映射与对齐，兼容不同EDA软件导出文件。这意味着无论你使用哪款主流EDA工具完成设计，都能无缝接入，省去手动转换与对齐的繁琐步骤。

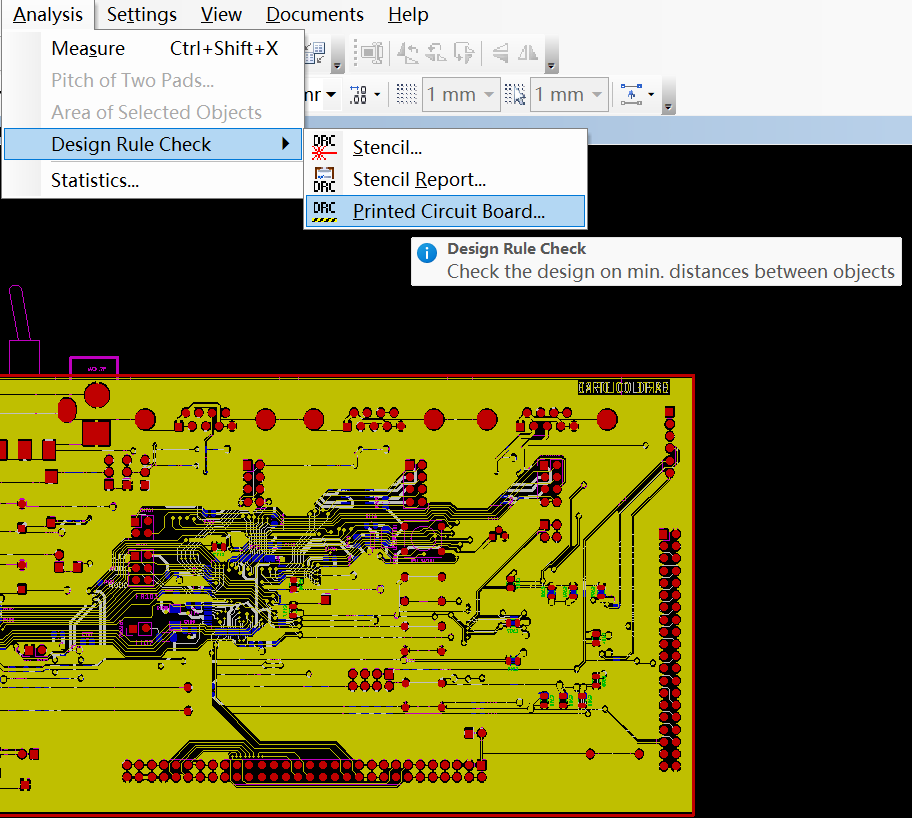

2.2 设计规则自动检查

内置DRC工具，提前识别开路、短路、线宽不足等设计缺陷，避免打样后才发现数据错误。将质量检查前置到加工之前，能显著降低返工成本，让每一块打样板材都物尽其用。

3. 干法直接加工路径生成

这是CircuitCAM8区别于通用CAM软件的核心所在。针对快速打样场景，它提供了三种干法直接加工路径的生成能力，全程无需化学蚀刻。

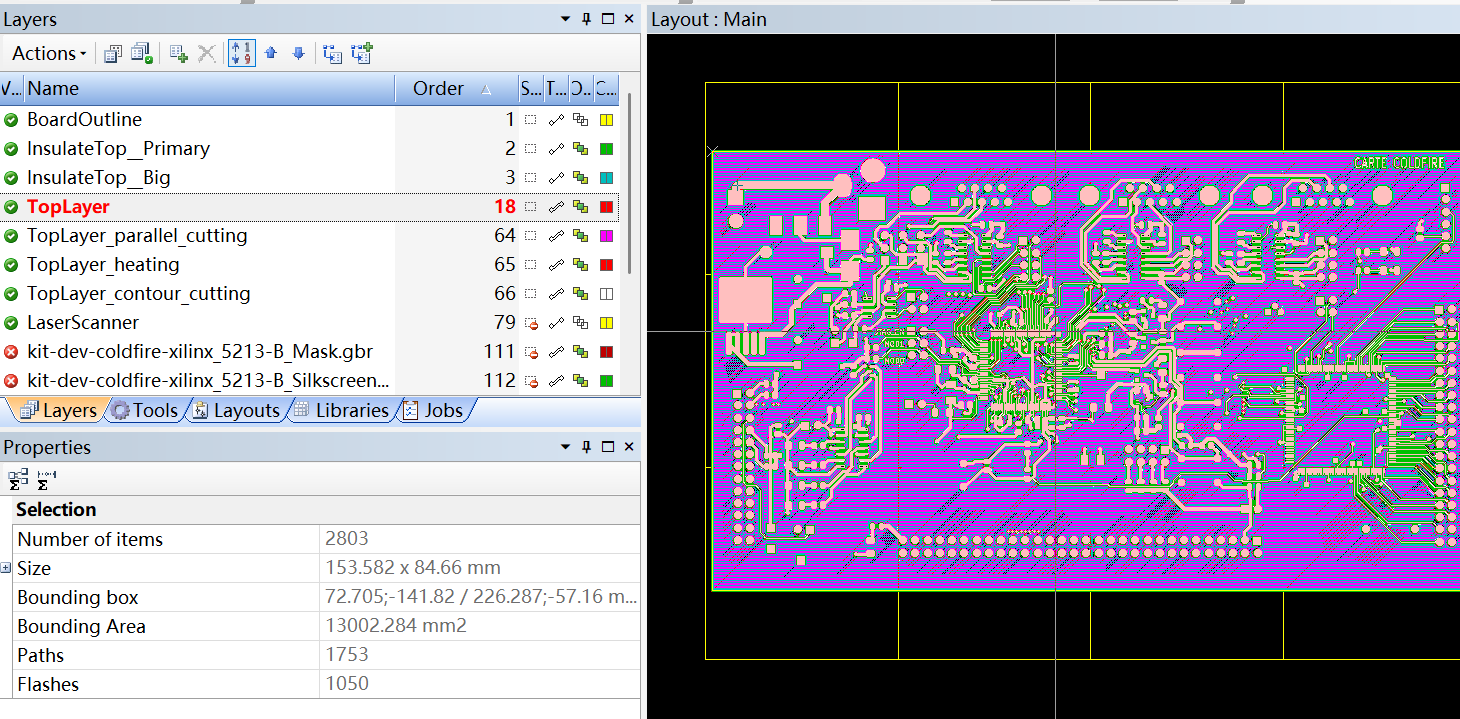

3.1 绝缘铣削刀路优化

针对无化学蚀刻的快速打样场景，生成定深铣削路径，选择性去除覆铜板上的铜箔，直接得到导体和焊盘图形，省去湿法制板的复杂流程。这一「干法」工艺让打样过程更环保、更快捷。

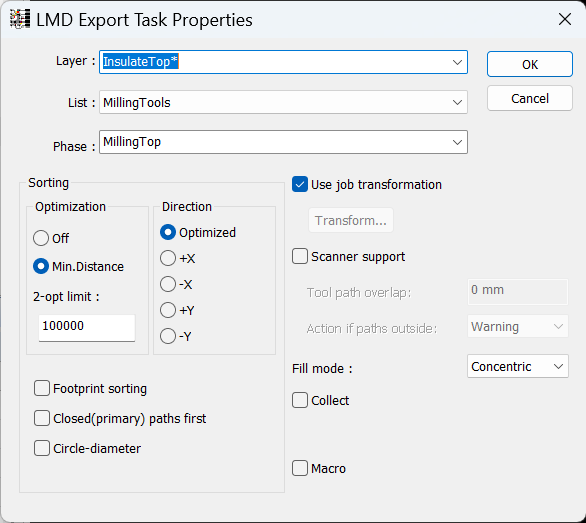

3.2 机械钻铣路径规划

自动优化钻孔、轮廓铣削的加工顺序，搭配内置刀具库，减少空走刀行程，成倍提升打样加工速度。合理的路径规划不仅缩短了加工时间，也减少了刀具磨损。

3.3 激光加工专属支持

依托独有的S&S（分条与剥离）算法，生成高精度激光剥铜、钻孔、切割路径，实现微米级精度的精细电路图形制作，边缘无烧蚀残留。对于高密度、高精度要求的原型板，激光路径是理想之选。

4. 打样生产辅助功能

除了核心的路径生成，CircuitCAM8还提供了一系列面向打样生产现场的辅助能力。

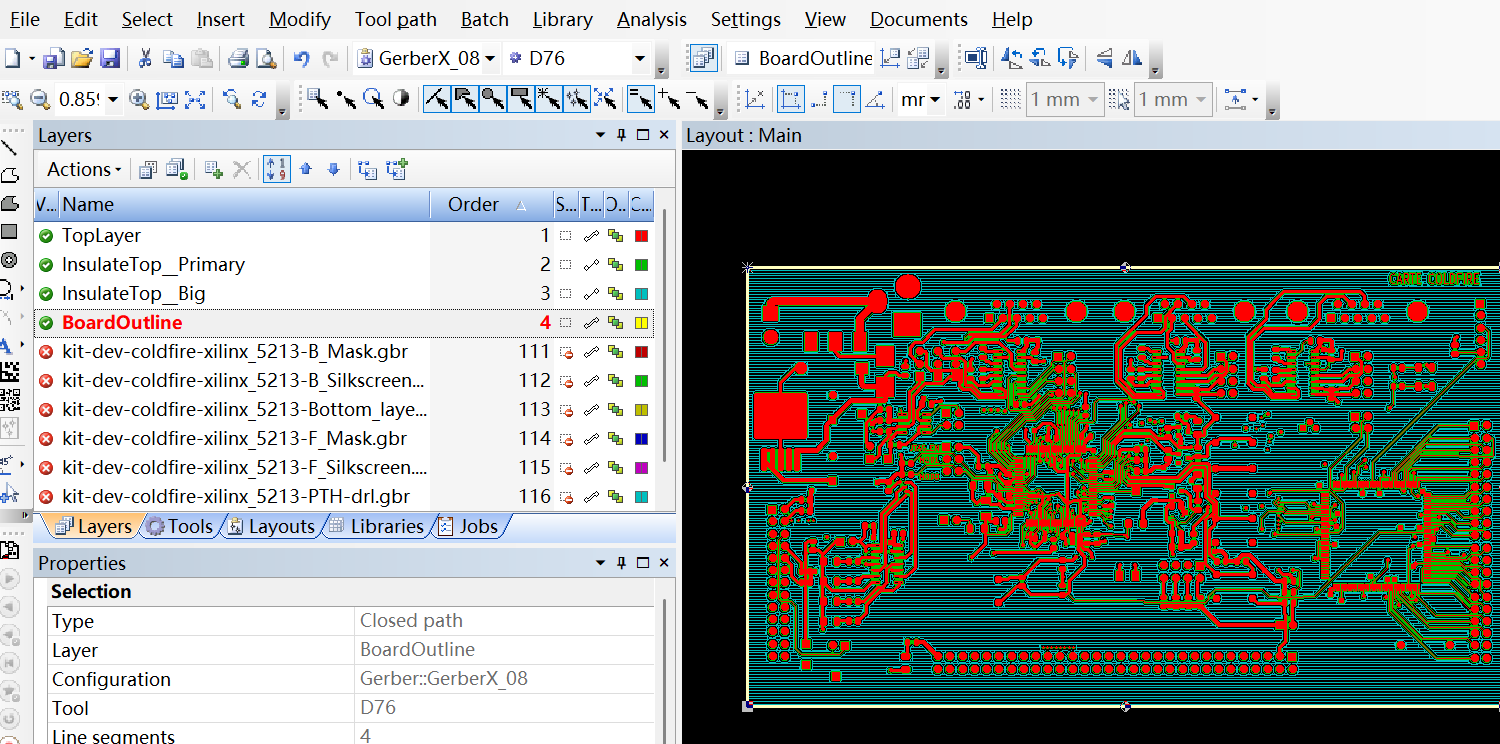

4.1 拼板与工艺框创建

支持自定义板材尺寸，自动生成打样拼版、定位孔与基准标记，最大化利用板材，提升小批量打样的材料利用率。合理的拼版能显著降低单板成本。

4.2 工艺靶标生成

生成各种工艺靶标，适配各种工艺。无论是光绘对位、钻铣定位还是激光加工校准，都能获得对应的靶标支持，确保各工序间的精准衔接。

4.3 全流程数据输出

一键生成光绘、钻铣、激光加工等全流程生产文件，直接对接各类快速制板设备，无需额外二次数据处理。从设计到设备，数据链路全程打通。

5. 打样场景核心优势

相比通用CAM软件，CircuitCAM深度集成了PCB快速打样的专家工艺经验，无需复杂的参数调试，新手也能快速上手完成从设计文件到加工路径的全流程处理，尤其适合实验室、小批量原型打样场景，大幅缩短从设计到实物的交付周期。

6. 总结

CircuitCAM8以「干法直接加工」为核心，配合完善的数据预处理、生产辅助与全流程输出能力，为PCB快速打样提供了一站式解决方案。它降低了CAM工具的使用门槛，让工程师能把更多精力放在设计本身，而非繁琐的工艺参数调试上。对于追求快速迭代的实验室与原型打样团队而言，这是一款值得纳入工具箱的专业利器。
