3D阅阅壁厚测量实操教程：3步完成工业模型快速审图

壁厚测量是模具设计、3D打印和CNC加工中最频繁的审图动作之一。传统做法需要启动UG或SolidWorks，等待软件加载、模型导入，再手动创建截面或调用厚度分析模块，整套流程耗时且对电脑配置要求高。3D阅阅的在线壁厚测量功能，把这一流程压缩到了三步以内，无需安装任何软件，浏览器打开即可操作。

一、适用场景

这套方案尤其适合以下高频审图场景：模具设计模型初审、注塑产品壁厚合规校验、机加工异形零件结构检测、3D打印模型成型参数核对，以及团队工艺协同核对与问题复盘。如果你经常需要在客户现场、出差途中或者低配电脑上快速判断壁厚是否达标，在线工具比本地重型软件更实用。

二、实操步骤

第一步：上传三维模型

打开3D阅阅官网（3dyue.com），在首页将需要核验的3D模型文件直接拖拽到上传区域，或点击选择文件。系统支持STEP、STL、IGS等主流工业三维格式，无需提前做格式转换或模型修复，上传后自动完成轻量化解析与加载。对于常规大小的模型，解析过程通常只需要几秒钟。

第二步：执行壁厚检测

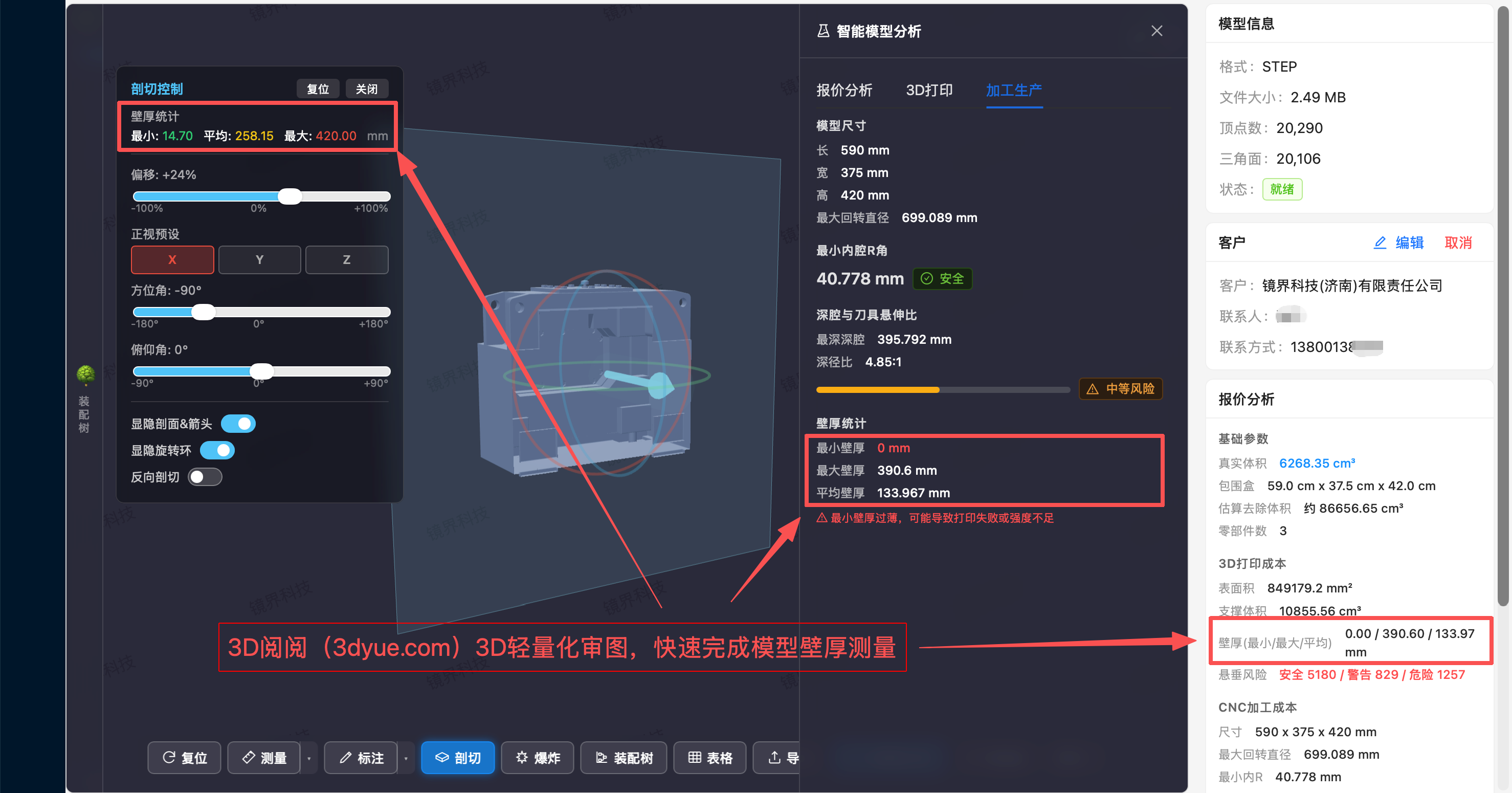

模型加载完成后，在工具栏中找到剖切，壁厚测量功能就启用了。滑动滚动条或鼠标，系统会实时预览对应的壁厚数值；精度满足常规审图和质检标准。

如果需要更直观地查看整体壁厚分布，可以启用壁厚分析模式。系统会自动计算模型表面各点到对面内壁的最短距离，并以热力图形式展示：红色区域代表壁厚过薄（可能存在填充不足风险），蓝色区域代表壁厚过厚（容易产生缩痕或气泡）。你可以拖动滑块调整公差范围，实时观察合格区域的变化。

第三步：数据归档与问题标注

对确认的测量数据，可以直接在模型对应点位进行标注，备注异常壁厚问题。3D阅阅支持测量标注一体化操作，标注完成后截图保存，即可用于团队协同对接、问题归档或后期复盘。

三、核心优势

相比传统本地CAD测量，3D阅阅的在线壁厚测量在效率上有几个明显的提升点：

免安装，跨设备可用：基于Web端运行，电脑、平板、手机均可操作，低配设备也能流畅加载大型三维模型。对于需要经常在客户现场或车间查看模型的工程师，不用再依赖一台装好软件的电脑。

格式免转换：原生支持STEP、STL、IGS等格式，上传即测，省去了格式转换和模型修复的等待时间。

悬停即测，无需建模操作：不需要创建截面、绘制辅助线或调用专门的厚度分析模块，鼠标悬停即可读取数值，操作门槛极低。

测量结果可留存：标注数据和截图可以直接用于团队沟通，比口头描述或截图后在微信里手动画线更规范。

四、总结

壁厚测量本身不复杂，但传统工具的使用成本太高。3D阅阅把这个高频动作压缩到“上传—悬停—标注”三步，本质上是把工程师从重型软件的启动和操作负担中解放出来。对于日常的快速审图和壁厚初筛，它已经足够覆盖大多数场景。

工具入口：3dyue.com
