现代智能汽车系统——AUTOSAR CanTsyn时间同步

想象一场百米赛跑，发令枪响的刹那，所有计时员同步按下秒表——这就是时间同步最直观的价值。

智能驾驶场景里，雷达、摄像头、激光雷达一众传感器，便是赛场中的计时员，只有共用一套统一的时间基准，感知数据融合结果才真实可靠。AUTOSAR CanTsyn，就是CAN网络里完成整车高精度时间同步的核心模块。

普通CAN总线原生时间同步仅能做到毫秒级精度，而CanTsyn经过协议优化，可实现微秒级时间对齐，完美匹配ADAS高级驾驶辅助中各类高时间敏感业务。

本文结合量产项目实战案例，完整拆解SYNC、FUP、OFS、OFNS四类报文配合逻辑、时间戳计算公式、MCAL配置流程及量产故障排查方案，纯落地干货，可直接用于项目开发与调试。

一、时间同步的工程意义与落地痛点

分布式车载电子架构如同一场缺少指挥的交响乐：每一块ECU都搭载独立本地晶振时钟。受环境温度波动、晶振固有漂移特性影响，各个控制器的时间偏差会随着运行时长不断累积。

某主机厂实测数据：未做时间同步的整车ECU，连续运行24小时，节点之间时间误差最高可达200ms。对于AEB自动紧急制动这类安全功能，百毫秒级的时差足以造成感知时序错乱，导致雷达与相机目标融合失败、制动时机误判，直接引发功能失效，存在巨大安全隐患。

✅ CanTsyn三大核心优势

1. 精度跃升：对比传统NTP网络时间协议，同步精度由毫秒级提升至微秒级，完全满足自动驾驶感知融合、高精度控需

2. 时序确定性强：依托CAN总线事件触发机制，规避以太网时间同步的网络抖动、带宽波动干扰，时序稳定性更高

3. 低成本兼容：复用现有CAN2.0硬件网络，无需更换ECU、线束等硬件，仅通过软件配置即可实现，量产改造成本极低

✅ 核心落地场景

• 多传感器融合：雷达、摄像头、激光雷达跨器件时间对齐，保障感知融合准确率

• 分布式底盘控制：线控制动、线控转向、悬架系统跨ECU协同时序同步

• 故障诊断与日志：精准记录整车事件时序，快速复现、定位偶发故障

二、CanTsyn四大核心报文机制（附时序逻辑）

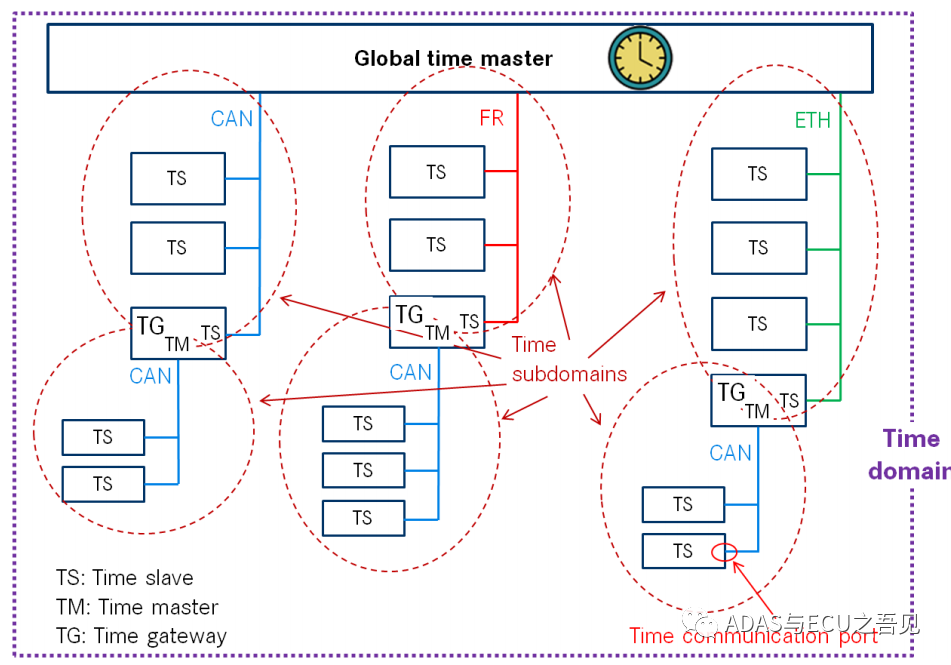

CanTsyn时间同步全程依赖SYNC、FUP、OFS、OFNS四类报文协同工作，主时钟节点为整车时间基准，从节点接收报文完成时间校正，整套机制闭环无偏差。

1. 四大报文核心作用

SYNC同步帧：主节点周期性发送，标记全局时间基准时刻，触发所有从节点同步初始化，是整个同步流程的“发令枪”

FUP跟随帧：紧随SYNC帧发送，携带主节点精准时间戳，弥补SYNC帧无时间数据的缺陷，为从节点提供原始基准时间

OFS偏移帧：从节点主动上报本地时钟与主时钟的偏移差值，用于主节点统一校准全网时序偏差

OFNS偏移通知帧：主节点下发最终校准偏移量，所有从节点依据该数值修正本地时钟，完成高精度同步

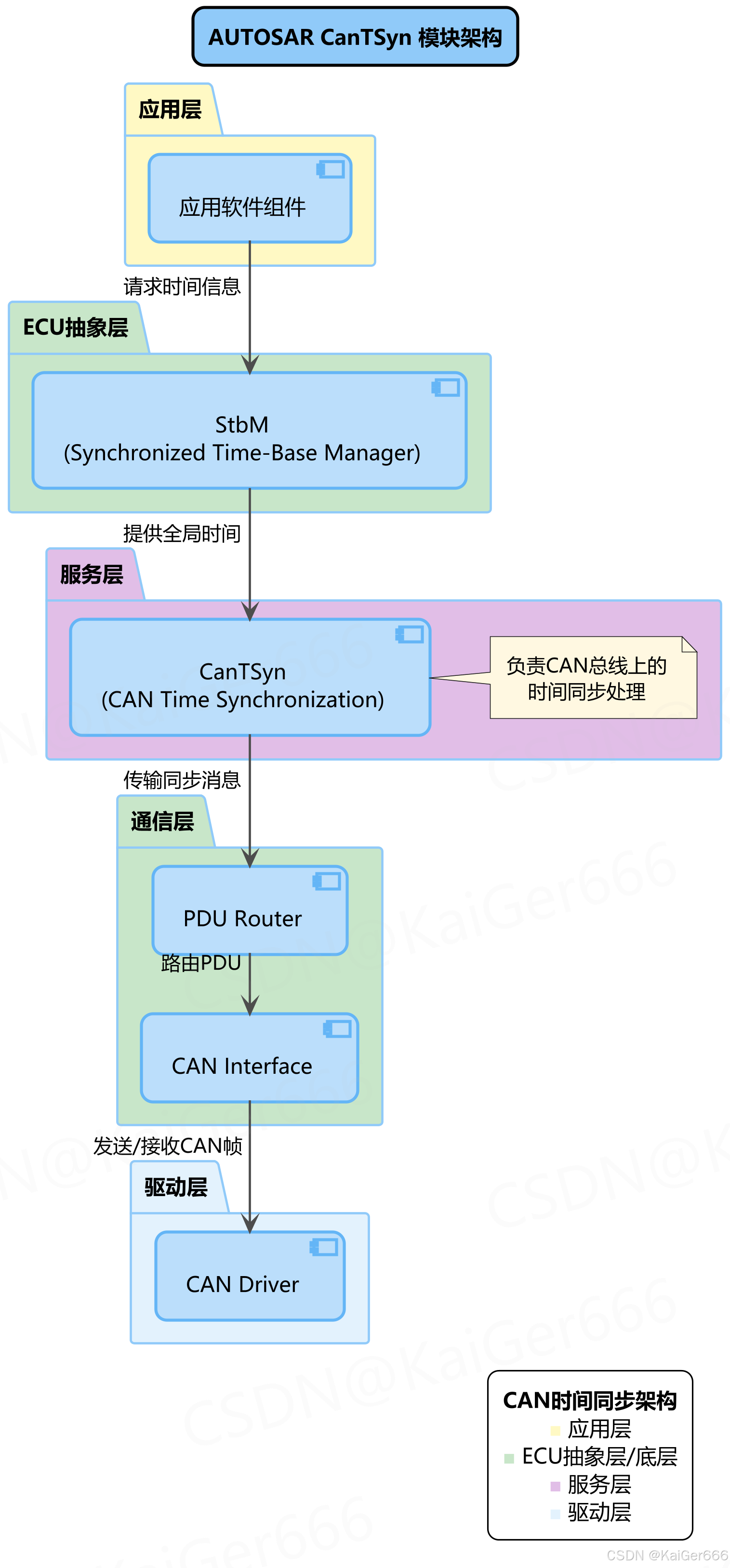

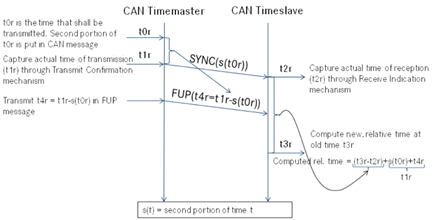

2. 完整同步时序流程（配图描述）

【配图1：CanTsyn四大报文同步时序全景图】

配图详细说明：高清横向时序示意图，横轴为运行时间轴，纵向区分主节点、从节点双向通道，清晰标注SYNC、FUP、OFS、OFNS四类报文发送/接收时序节点，同步步骤、报文先后间隔、双向交互逻辑一目了然，完美对应上文6步同步流程，适配推文直观阅读需求。

时序步骤：

整套流程闭环迭代，可实时修正晶振漂移、温度漂移带来的时间偏差，持续维持微秒级同步精度。

三、工程通用时间戳计算公式（可直接复用）

所有公式均为量产项目通用标准公式，无修改适配成本，可直接写入底层代码与标定逻辑。

1. 基础时间偏移计算

从节点本地时间偏移值： $$Offset = T_{sync\\_rx} – T_{fup\\_tx}$$

参数说明：

• $$T_{sync\\_rx}$$：从节点接收SYNC帧的本地时钟时间

• $$T_{fup\\_tx}$$：FUP帧携带的主节点SYNC发送全局标准时间

2. 传输延时补偿计算

CAN总线静态传输延时修正： $$T_{delay} = (T_{fup\\_rx} – T_{fup\\_tx}) / 2$$

参数说明：$$T_{fup\\_rx}$$为从节点接收FUP帧的本地时间，通过双向延时均值抵消总线传输误差。

3. 最终精准同步时间计算

从节点校准后全局时间： $$T_{global} = T_{local} – Offset – T_{delay}$$

该公式为CanTsyn核心计算公式，可彻底消除晶振漂移+总线延时+初始偏差三类误差，实现微秒级同步。

4. 时钟频率漂移校正公式

针对长时间运行的累积偏差修正： $$Rate = \\frac{Offset_{n} – Offset_{n-1}}{T_{cycle}}$$

通过周期偏差差值，动态修正本地时钟计数频率，避免24小时长时间运行后偏差累积超标。

四、量产级MCAL配置实操步骤

基于AUTOSAR标准MCAL配置，适配绝大多数车厂芯片方案，步骤通用、落地性强。

Step1：节点角色配置

划分主从时钟节点：整车仅配置1个主时钟节点（通常为网关/域控），其余所有ECU设置为从节点，避免多主时钟冲突。

Step2：报文参数配置

在DBC文件与MCAL中配置四类报文ID、周期、数据位定义：

• SYNC帧周期：10ms~100ms（ADAS高需求场景推荐10ms）

• FUP帧紧邻SYNC帧发送，无独立周期，跟随SYNC触发

• OFS/OFNS帧周期默认100ms，可根据精度需求微调

Step3：时钟精度参数标定

配置最大允许偏差阈值、漂移补偿系数、同步丢失超时时间，过滤无效抖动数据，防止时间跳变。

Step4：中断与时间戳使能

开启CAN硬件时间戳中断，禁用软件计时（软件计时误差大），确保报文收发时间采集为硬件精准数值。

Step5：闭环校准功能开启

使能动态漂移校正、周期偏移补偿功能，实现长时间运行无累积偏差。

五、量产高频故障案例+排查方案

整理项目中最常见的4类CanTsyn故障，附带根因分析与落地解决办法，直接适配调试场景。

故障1：同步精度跳变，瞬时偏差超100μs

根因：总线负载过高，SYNC/FUP报文被挤占延时，导致单次采样误差超标

解决方案：提升SYNC报文CAN优先级，屏蔽同周期低频干扰报文，开启偏差滤波算法

故障2：冷启动同步偏差大，热机后恢复正常

根因：低温环境下晶振初始漂移大，未配置温度补偿系数

解决方案：新增温度-漂移标定表，根据ECU工作温度动态修正时钟速率

故障3：长时间运行后同步丢失

根因：本地时钟累积漂移未闭环修正，超时未收到有效OFNS校准帧

解决方案：调小同步周期，开启速率动态校正，优化报文超时判定阈值

故障4：部分从节点同步正常，个别节点偏差超标

根因：异常节点硬件时间戳中断未使能，采用软件计时导致误差累积

解决方案：统一开启硬件时间戳，校验MCAL配置一致性，修复个别节点配置遗漏问题

六、调试与验证标准（量产验收依据）

1. 静态精度：整车所有从节点与主节点时间偏差≤50μs

2. 动态稳定性：高低温、高低负载工况下，无时间跳变、无同步丢失

3. 长期稳定性：24h连续运行，累积偏差≤100μs，无持续漂移
