仓储粮堆体积测量技术全解析：多角度面阵激光雷达点云采集与高精度体积计算

多角度面阵激光雷达仓储粮堆体积测量：从点云采集到高精度体积计算


一座储量5000吨的房式粮仓，粮堆长30米、宽20米、高5米，表面不是规则的几何形状——中间高、四周低，有自然堆积的斜坡，有扒谷机作业留下的凹陷，有不同批次粮食形成的色差和密度差异。要准确测量这堆粮食的体积，传统方法是工人拿着测高杆，在粮堆表面每隔2米打一个点，记录高度，然后用梯形公式或棱台公式估算体积。一个5000吨的粮堆，需要打50-100个点，耗时2-3小时，而且工人在松软的粮堆上行走有安全风险，测量精度受人为因素影响大，误差通常在5%以上。

对于筒仓，传统方法是从仓顶的计量口放下重锤，测量料位高度，然后用筒仓的几何公式计算体积。但筒仓内的粮堆表面不是平面——中心高、四周低，有偏心堆积，有塌陷，单点测量的代表性很差，误差可能高达10%。

激光雷达技术的成熟，彻底改变了这一局面。用激光雷达扫描粮堆表面，几秒钟就能采集数万个三维坐标点，通过点云处理算法自动重建粮堆的三维表面模型，精确计算体积。而面阵固态激光雷达的出现，进一步提升了采集效率和系统可靠性——不需要机械旋转，一次曝光就能获取整帧点云，帧率高、体积小、无运动部件磨损。配合多角度采集布局，可以消除单视角的遮挡盲区，获得粮堆完整表面的点云数据，将体积测量误差控制在2%以内。

本文将从仓储粮堆体积测量的实际需求出发，深度解析多角度面阵激光雷达的技术原理、系统设计、点云处理流程、体积计算算法、精度分析和应用案例，帮助你理解这套"让粮仓盘库从人工打尺进化到秒级点云测量"的技术方案。

一、传统粮堆体积测量的局限与技术演进

1.1 传统测量方法及其局限

仓储粮堆体积测量的传统方法主要有以下几种：

传统方法的核心问题可以归纳为三点：采样稀疏（只能测量有限个点，无法完整反映粮堆表面形状）、效率低下（人工操作耗时耗力，大型粮库盘库需要数天）、精度不足（人为误差和公式近似导致误差5%以上，对于万吨级粮仓，5%的误差就是500吨粮食，价值上百万元）。

1.2 激光雷达测量的技术演进

激光雷达（LiDAR，Light Detection and Ranging）通过发射激光脉冲并接收回波，测量激光飞行时间来计算距离，结合角度信息获得目标的三维坐标。在粮堆体积测量领域，激光雷达技术经历了三代演进：

第一代：机械旋转单线/多线激光雷达

通过电机带动激光头水平360°旋转，配合垂直方向的多线激光器（16线、32线、64线），扫描获得三维点云。代表方案是安装在仓顶的360°旋转扫描仪，从上方俯视扫描粮堆表面。优点是扫描范围大、点云密度高；缺点是有机械运动部件、体积大、成本高、旋转机构在高粉尘环境下容易磨损，而且单台设备只能从一个角度扫描，粮堆侧面和背面存在盲区。

第二代：3D雷达物位计（旋转扫描式）

专门为筒仓和料仓开发的产品，通过水平旋转与俯仰转动的二维扫描机构，对全仓进行360°全域扫描，采集数万到数十万个点云。代表产品有锐达仪表3D雷达物位计、哈尔滨智兀ZW-Scan系列。优点是专为仓储场景优化、安装简单、可以输出体积和重量报表；缺点是仍有机械旋转机构、扫描速度相对较慢（通常需要几分钟完成一次全仓扫描）、单台设备视角有限。

第三代：面阵固态激光雷达（ToF面阵）

基于ToF（Time of Flight）原理的面阵固态激光雷达，没有任何机械运动部件，通过面阵激光器和面阵传感器一次曝光就能获得整帧的三维点云。代表产品如海伯森HPS-3D系列（160×60或640×480分辨率）。优点是：①全固态，无运动部件，可靠性高、寿命长、适合高粉尘工业环境；②帧率高（可达30fps以上），可以实时采集；③体积小、重量轻、易于安装和阵列布局；④成本相对较低，适合多传感器多角度部署。配合多角度布局，可以在几秒内完成粮堆全表面的点云采集，是当前粮堆体积测量的最先进技术方案。

1.3 为什么需要"多角度"采集？

单台激光雷达无论安装在什么位置，都存在视角盲区——粮堆是一个三维物体，从顶部看只能看到上表面，侧面的坡度和底部的边缘无法采集；从侧面看只能看到一侧表面，另一侧被粮堆自身遮挡。单视角点云的不完整会导致体积计算误差增大，尤其是对于形状不规则的粮堆（有凹陷、有偏心、有扒谷机作业痕迹），盲区的影响更加显著。

多角度采集通过在粮堆周围的不同位置和高度部署多台面阵激光雷达，每个雷达负责采集粮堆的一部分表面，多视角点云经过配准和融合后，形成粮堆完整表面的点云模型。多角度采集的核心价值：

￮消除盲区：每个视角的盲区被其他视角覆盖，粮堆的所有可见表面都能被采集到。

￮提升精度：重叠区域的多视角点云可以互相校验，通过配准优化降低单视角的系统误差。

￮适应复杂形状：对于有凹陷、凸起、偏心的不规则粮堆，多角度采集能完整捕捉表面细节，避免因盲区导致的体积低估或高估。

￮提高效率：多台雷达同时采集，几秒钟就能完成全表面扫描，比单台旋转扫描快得多。

二、面阵固态激光雷达技术原理

2.1 ToF测距原理

面阵固态激光雷达的核心是ToF（Time of Flight，飞行时间）测距原理。ToF通过给目标连续发送光脉冲，然后用传感器接收从物体返回的光，通过探测光脉冲的飞行（往返）时间来计算目标距离。

距离计算公式：

d = c × t / 2

其中d是距离，c是光速（约3×10⁸ m/s），t是光脉冲的往返飞行时间。除以2是因为光走了往返两倍距离。

ToF技术分为两种主要类型：

￮dToF（直接ToF，direct ToF）：直接测量激光脉冲发射到接收的时间差，通常用单光子雪崩二极管（SPAD）或硅光电倍增管（SiPM）作为接收器，时间测量精度达到皮秒级。dToF适合中远距离探测（几米到几百米），抗干扰能力强，是当前车载和工业激光雷达的主流。

￮iToF（间接ToF，indirect ToF）：不直接测量时间，而是通过测量发射光和接收光之间的相位差来间接计算距离。iToF通常用调制的连续波（CW）光源，通过比较发射信号和接收信号的相位偏移来计算距离。iToF成本较低、分辨率较高，适合中近距离（几米到几十米）的工业测量场景。

对于粮堆体积测量场景（测量距离通常5-30米，需要厘米级精度），dToF和iToF都有应用。dToF在远距离和强光环境下表现更好，iToF在成本和分辨率上有优势。面阵固态激光雷达通常采用iToF方案，因为可以实现较高的面阵分辨率（如640×480），而dToF的面阵分辨率目前相对较低（受SPAD阵列规模限制）。

2.2 面阵固态激光雷达的结构

面阵固态激光雷达的核心组件包括：

￮面阵激光器：将激光光束扩展为面阵光斑，同时照亮整个视场区域。通常用垂直腔面发射激光器（VCSEL）阵列或扩散光学元件（DOE）将点光源扩展为面阵照明。

￮光学透镜：发射端透镜将面阵激光投射到目标区域，接收端透镜将目标反射的光汇聚到传感器上。

￮面阵图像传感器：ToF专用的CMOS图像传感器，每个像素都能独立测量入射光的相位或时间，输出每个像素对应的距离值。传感器分辨率决定了一帧点云的点数（如640×480=307200个点/帧）。

￮驱动与处理电路：包括激光驱动电路、传感器时序控制、距离计算处理器（通常是FPGA或ASIC）、数据接口（以太网、USB、CAN等）。

￮散热与封装：工业级封装，防尘防水（通常IP65以上），适合粮仓高粉尘、宽温域（-20℃到60℃）的恶劣环境。

与机械旋转激光雷达相比，面阵固态激光雷达的最大区别是没有任何运动部件——所有组件都是固定的，通过面阵照明和面阵接收一次曝光获得整帧点云。这带来了几个关键优势：①可靠性高，无机械磨损，MTBF（平均无故障时间）可达数万小时；②帧率高，不受机械旋转速度限制，可以达到30fps甚至更高；③体积小、重量轻，可以安装在狭窄空间；④成本低，适合多传感器阵列部署。

2.3 关键性能参数

以海伯森HPS-3D640为例，这是一款典型的工业级面阵固态激光雷达：分辨率640×480（单帧307200个点），视场角68°×55°，最小分辨率1cm，测距范围0.5-15米，全固态结构，IP65防护，适合中近距离的工业三维测量。对于大型粮仓，可以用多台HPS-3D640组成多角度阵列，覆盖整个粮堆表面。

2.4 面阵固态激光雷达在粮仓环境中的适应性

粮仓环境对激光雷达是一个挑战：高粉尘（粮食颗粒和灰尘在空气中悬浮）、低光照（粮仓内部通常光线昏暗）、宽温域（冬夏温差大）、粮食表面反射率不均匀（不同粮食品种、不同湿度、不同角度的反射率差异大）。面阵固态激光雷达在这些环境下的表现：

￮粉尘影响：空气中的粉尘会散射激光，导致回波信号减弱和噪声增加。面阵激光雷达通常有较高的激光功率和灵敏的接收器，可以穿透一定浓度的粉尘。对于高粉尘场景（如正在进出粮的作业时段），可以等粉尘沉降后再测量，或者增加多帧平均来降噪。905nm波长在粉尘中的穿透性优于可见光。

￮低光照：ToF激光雷达是主动测距（自己发射激光），不依赖环境光，在完全黑暗的粮仓内也能正常工作。这是相比摄影测量（需要光照）的巨大优势。

￮粮食表面反射：粮食（小麦、稻谷、玉米）表面是漫反射体，对近红外激光的反射率通常在10-30%之间，在ToF雷达的可测范围内。不同粮食品种的反射率有差异，但通常不会超出测量范围。对于高反射率的光滑表面（如粮仓内壁的金属板），可能产生镜面反射导致回波过强或丢失，需要注意角度和曝光参数设置。

￮温度影响：ToF测距精度受温度影响（温度变化会导致电子器件漂移和光速微小变化），工业级雷达通常有温度补偿电路，在-20℃到60℃范围内保持稳定的测距精度。

三、多角度采集系统设计

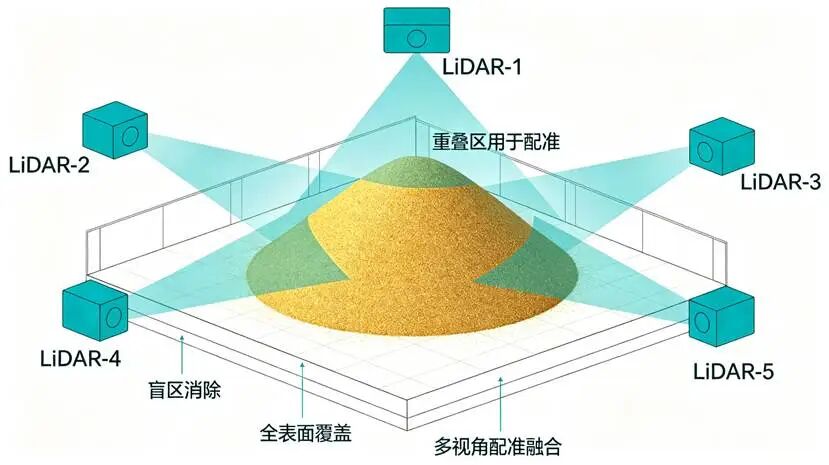

多角度面阵激光雷达采集系统布局：5台雷达从顶部、左右前上方、左右侧面覆盖粮堆全表面，重叠区用于配准


理解了面阵激光雷达的原理后，我们来看如何设计一套多角度采集系统，实现粮堆全表面的点云采集。

3.1 传感器布局设计

传感器布局的核心原则是：每个视角的盲区被其他视角覆盖，所有可见表面至少被一个视角采集到，关键区域（粮堆顶部和坡面）被多个视角重叠覆盖以提升配准精度。

对于典型的房式仓粮堆（长30m×宽20m×高5m），推荐的5传感器布局：

￮LiDAR-1（顶部俯视）：安装在粮堆正上方的仓顶横梁或吊装支架上，垂直向下俯视，覆盖粮堆的整个上表面。这是最主要的视角，采集粮堆顶部的大部分点云。安装高度通常比粮堆最高点高2-5米，确保FOV覆盖整个粮堆上表面。

￮LiDAR-2（左前上方45°斜视）：安装在粮堆左前方的上方，以45°俯角斜视，覆盖粮堆的左前侧面和左前坡面。与顶部视角的重叠区域在粮堆左前上方，用于配准。

￮LiDAR-3（右前上方45°斜视）：与LiDAR-2对称，覆盖粮堆的右前侧面和右前坡面。

￮LiDAR-4（左侧平视/微俯）：安装在粮堆左侧，高度约为粮堆高度的1/2到2/3，以微俯角覆盖粮堆的左侧面和左下边缘。这个视角专门采集顶部和斜视视角看不到的侧面下部和粮堆与地面的交界线。

￮LiDAR-5（右侧平视/微俯）：与LiDAR-4对称，覆盖粮堆的右侧面和右下边缘。

对于更大的粮堆或形状更复杂的场景，可以增加传感器数量（如6-8台），在后方也增加视角。对于筒仓，通常在仓顶安装1-2台旋转扫描式3D雷达物位计即可，因为筒仓是圆形对称结构，从顶部扫描可以覆盖大部分表面；但对于偏心堆积或表面不规则的筒仓，增加侧面视角可以提升精度。

布局设计的关键参数：

￮覆盖完整性：通过仿真计算（如射线追踪）验证所有可见表面至少被一个视角覆盖，没有盲区。

￮重叠率：相邻视角之间的重叠区域应至少占单视角覆盖面积的20-30%，为点云配准提供足够的特征。

￮入射角：激光入射到粮堆表面的角度应尽量接近垂直（入射角<60°），入射角太大（接近掠射）会导致回波信号弱、测距误差大。

￮安装稳定性：传感器安装支架必须坚固，避免振动和位移导致外参变化。安装后需要定期检查和重新标定。

3.2 系统标定

多角度系统的标定是确保点云精度的关键步骤，包括内参标定和外参标定。

内参标定：每台激光雷达的内部参数，包括测距偏移（系统误差导致的固定距离偏差）、测距刻度因子、像素级的距离校正表（由于镜头畸变和传感器不均匀性，不同像素的测距精度有差异）。内参通常由厂家在出厂前标定完成，用户可以通过标准标定板（如棋盘格、球形标定靶）进行验证和微调。

外参标定：多台雷达之间的相对位置和姿态（旋转矩阵R和平移向量t），即将各雷达的局部坐标系统一到全局坐标系的变换参数。外参标定方法：

￮基于标定靶的方法：在粮堆区域放置已知尺寸的标定靶（如球形靶、棋盘格、立方体），每台雷达都能看到标定靶，通过提取标定靶在各雷达坐标系中的位置，计算出雷达之间的相对变换。这种方法精度高，但需要在测量区域放置标定靶，操作相对繁琐。

￮基于自然特征的方法：利用粮堆本身或粮仓环境中的自然特征（如墙角、梁柱、粮堆边缘线）作为配准特征，通过点云配准算法（如ICP）直接计算雷达之间的相对变换。这种方法不需要额外放置标定靶，但要求各视角之间有足够的重叠区域和可区分的特征。

￮基于测量仪器的方法：用全站仪或激光跟踪仪精确测量每台雷达的安装位置和姿态，直接获得外参。这种方法精度最高，但需要专业测量仪器和人员。

对于固定式安装的多角度系统，外参标定通常在安装完成后做一次精确标定，之后定期（如每季度或每年）验证和重新标定。如果传感器位置没有变化，外参是稳定的。对于移动式系统（如手持雷达或移动机器人搭载雷达），则需要SLAM（同时定位与建图）技术实时计算传感器位姿。

3.3 同步触发与数据采集

多台雷达需要同步采集，以确保各视角的点云对应同一时刻的粮堆状态（如果粮堆在动态变化，如正在进出粮，不同时刻的点云配准会有误差）。同步方式：

￮硬件同步：通过同步触发线（如PTP精确时间协议、GPIO触发信号）将多台雷达连接到同一个同步控制器，实现微秒级的时间同步。这是最精确的同步方式，适合对时间一致性要求高的场景。

￮软件同步：通过网络指令同时触发多台雷达采集，时间精度在毫秒级。对于静态粮堆（体积测量通常在粮堆静止时进行），软件同步已经足够。

￮异步采集：各雷达独立采集，通过时间戳对齐。对于完全静态的粮堆，异步采集也可以，因为粮堆状态不随时间变化。

数据采集流程：系统发出采集指令→多台雷达同时曝光采集→各雷达输出本视角的点云数据（包含每个点的X/Y/Z坐标和强度信息）→数据通过以太网传输到工控机/服务器→点云处理软件接收并存储各视角点云→进入点云处理流程。

对于5台640×480分辨率的雷达，单帧点云总量约150万个点，数据量约18MB（每点12字节XYZ+4字节强度）。通过多帧平均（如采集10帧取平均）可以降低噪声，但数据量增加到180MB。现代工控机可以在几秒内完成数据接收和预处理。

3.4 系统硬件组成

四、点云处理全流程：从原始数据到三维模型

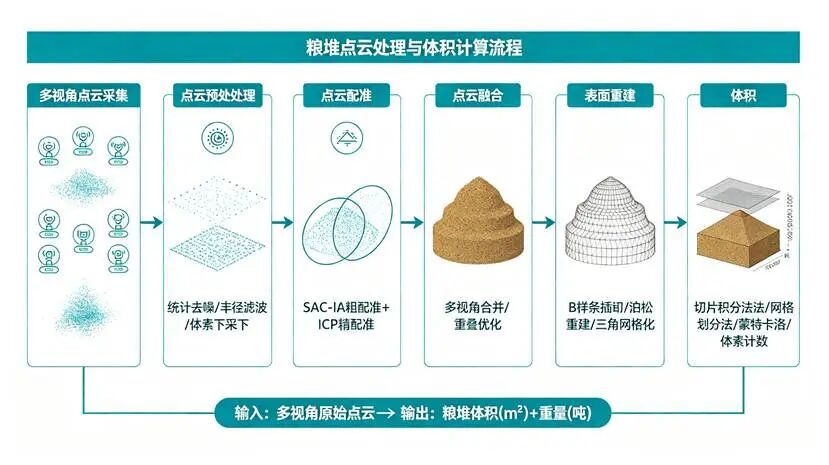

粮堆点云处理与体积计算全流程：多视角采集→预处理→配准→融合→表面重建→体积计算


多台雷达采集到的原始点云数据，不能直接用于体积计算——原始点云包含噪声、离群点、多视角坐标不统一、重叠区域冗余等问题。需要经过完整的点云处理流程，才能得到高质量的粮堆三维表面模型，进而精确计算体积。整个流程分为六个阶段：点云预处理、点云配准、点云融合、表面重建、体积计算、结果输出。

4.1 第一阶段：点云预处理

原始点云的质量问题主要包括：①噪声点（由于粉尘散射、传感器噪声、多路径反射等产生的随机误差点）；②离群点（远离粮堆表面的孤立错误点，如空中粉尘反射、墙壁反射干扰）；③数据量大（5台雷达每帧150万点，多帧平均后数据量更大，处理效率低）；④无效点（距离超出量程、反射率过低导致的无效测量点）。

预处理的目标是去除噪声和无效点，降低数据量，同时保留粮堆表面的有效特征。主要步骤：

步骤1：无效点过滤

根据距离范围和反射率（强度）阈值过滤无效点。距离范围设置为系统的有效测距范围（如0.5-30米），超出范围的点直接删除。反射率过低（如强度<5%）的点通常是不可靠的测量（如吸收性表面、远距离弱回波），也可以过滤掉。这一步通常能去除5-10%的无效点。

步骤2：统计离群点去除（Statistical Outlier Removal）

对每个点，计算它到最近的K个邻域点（如K=20）的平均距离。如果一个点的平均距离大于全局平均距离加上n倍标准差（如n=2），则判定为离群点并删除。这种方法能有效去除远离粮堆表面的孤立噪声点（如空中粉尘反射），同时保留表面的有效点。PCL（Point Cloud Library）和Open3D都提供了统计离群点去除的实现。

步骤3：半径滤波（Radius Outlier Removal）

对每个点，统计在指定半径（如5cm）内的邻域点数量。如果邻域点数量少于阈值（如5个），则判定为稀疏离群点并删除。半径滤波对去除小簇噪声特别有效，通常作为统计滤波的补充。

步骤4：体素下采样（Voxel Downsampling）

将点云空间划分为固定大小的体素（如1cm×1cm×1cm或2cm×2cm×2cm），每个体素内只保留一个点（通常是体素内所有点的重心或最接近重心的点）。体素下采样可以大幅降低数据量（通常降低50-80%），同时保持点云的空间分布和表面形状。对于粮堆体积测量，体素大小通常设置为1-2cm——这个分辨率足以捕捉粮堆表面的细节（如凹陷、凸起、坡度变化），同时数据量可控。

步骤5：多帧平均降噪（可选）

如果采集了多帧点云（如10帧），可以将同一视角的多帧点云叠加后取平均，降低随机噪声。多帧平均可以将测距噪声降低约√n倍（n为帧数），如10帧平均可以将噪声降低约3倍。但多帧平均会增加数据量和处理时间，对于静态粮堆，通常采集3-5帧平均即可。

4.2 第二阶段：点云配准

点云配准（Registration）是将不同视角采集的点云变换到同一个坐标系下的过程。由于每台雷达有自己的局部坐标系，多视角点云需要通过配准统一到全局坐标系，才能融合成完整的粮堆模型。

配准分为粗配准和精配准两个步骤：

粗配准（Coarse Registration）

粗配准的目标是给多视角点云一个初始的对齐变换，使它们大致在同一个位置和姿态。粗配准的方法：

•基于外参的方法：如果系统已经通过标定获得了各雷达之间的外参（相对位置和姿态），可以直接用外参将各视角点云变换到全局坐标系。这是最直接、最可靠的粗配准方法，对于固定式安装的系统，外参是已知的，粗配准就是外参变换。

•基于特征的方法：如果外参未知或需要验证，可以提取点云的特征点和特征描述子，通过特征匹配计算初始变换。常用的方法是SAC-IA（Sample Consensus Initial Alignment）结合FPFH（Fast Point Feature Histogram）特征描述子。FPFH描述子刻画了每个点的局部几何特征（法线方向、曲率等），SAC-IA通过随机采样一致性找到最佳的初始变换。中国机械工程学会2025年的论文提出了针对大型散堆物料的Coarse-to-Fine配准方法，就是用改进的FPFH+SAC-IA做粗配准。

•基于标记点的方法：在测量区域放置已知位置的标记点（如球形靶、反光标），各视角都能检测到标记点，通过标记点的对应关系计算初始变换。这种方法精度高，但需要额外放置标记。

精配准（Fine Registration）

精配准的目标是在粗配准的基础上，进一步优化变换参数，使多视角点云精确对齐。最常用的精配准算法是ICP（Iterative Closest Point，迭代最近点）。

ICP算法的基本思想：①对源点云中的每个点，在目标点云中找到最近的对应点；②计算使对应点之间均方误差最小的刚体变换（旋转R和平移t）；③将变换应用到源点云；④重复以上步骤，直到变换收敛（误差变化小于阈值或达到最大迭代次数）。

ICP的优化加速：

•k-d树加速：用k-d树（k-dimensional tree）索引目标点云，将最近邻搜索的时间复杂度从O(n)降低到O(log n)，大幅提升配准速度。

•点到面ICP（Point-to-Plane ICP）：传统ICP是点到点的距离最小化，点到面ICP是最小化源点到目标点切平面的距离，收敛更快、精度更高，尤其适合表面平滑的粮堆点云。

•广义ICP（Generalized ICP）：结合了点到点和点到面的优点，通过概率模型统一框架，鲁棒性更强。

•多视角联合优化：不是逐对配准（会累积误差），而是将所有视角的点云同时纳入优化，通过最小化所有对应点对的总误差来求解全局最优变换。这可以避免误差累积，提升整体配准精度。

配准精度评估：配准完成后，通过重叠区域的点对平均距离（通常应小于体素大小的1-2倍，如1-2cm）和视觉检查（点云是否有明显的"重影"或错位）来评估配准质量。如果配准误差过大，需要检查外参、增加重叠区域、或调整配准参数。

4.3 第三阶段：点云融合

配准完成后，多视角点云已经在同一个坐标系下，但重叠区域有大量冗余点（同一位置被多个视角采集到），而且不同视角的点云可能有微小的高度差（由于配准残差和测距系统误差）。点云融合的目标是将多视角点云合并为一个统一的、无冗余的、平滑的点云模型。

融合方法：

•体素网格融合：将配准后的所有点云放入同一个体素网格中，每个体素内的多个点取平均（或加权平均，权重可以根据点的质量、距离、入射角等设定），输出一个点。这种方法简单高效，同时实现了去冗余和平滑。

•移动最小二乘（MLS）平滑：对融合后的点云，用移动最小二乘法进行表面平滑，进一步降低噪声和配准残差导致的表面起伏。MLS通过局部多项式拟合来估计每个点的最优表面位置，使点云更贴近真实表面。

•截断符号距离函数（TSDF）融合：这是KinectFusion等实时三维重建系统使用的方法，将每个视角的深度数据融合到一个全局的TSDF体素网格中，每个体素存储到最近表面的有符号距离和权重。TSDF融合可以自然地处理多视角重叠和噪声，输出高质量的表面。对于离线的粮堆点云处理，TSDF融合也是一个好选择。

融合后的点云应该是一个完整覆盖粮堆所有可见表面、无明显冗余、表面平滑的统一点云模型，点数通常在10-50万之间（取决于体素大小和粮堆尺寸）。

4.4 第四阶段：表面重建

点云是离散的三维点集合，体积计算需要连续的表面模型。表面重建（Surface Reconstruction）的目标是从离散点云生成连续的三角网格表面（Mesh），或者生成可以用于积分计算的连续高度场。

粮堆表面重建的常用方法：

方法一：Delaunay三角剖分（2.5D高度场）

粮堆可以近似为一个2.5D表面——每个(x,y)位置对应一个高度z。将点云投影到水平面上，对(x,y)点进行Delaunay三角剖分，生成三角网格，每个三角形的三个顶点有对应的z值。这种方法简单高效，适合粮堆这种近似2.5D的表面。MDPI 2025年的论文提出的BICM方法（B样条插值+聚类均值），就是在多视角点云融合后，用3D B样条插值来重建粮堆表面，有效缓解了表面凹陷和错位问题。

方法二：泊松重建（Poisson Reconstruction）

泊松重建是一种全局的表面重建方法，通过求解泊松方程，从点云的法线信息指示函数中提取等值面，生成水密的三角网格。泊松重建的优点是表面光滑、拓扑正确、适合复杂形状；缺点是计算量较大，可能会"填充"一些小的凹陷（对于粮堆，小凹陷可能被平滑掉，影响精度）。泊松重建适合形状复杂、需要完整封闭表面的场景。

方法三：Alpha Shape重建

Alpha Shape通过调整alpha参数来控制表面的细节程度——alpha小，表面更贴近点云（保留更多细节，但可能有孔洞）；alpha大，表面更平滑（但可能丢失细节）。Alpha Shape适合需要在细节和平滑之间权衡的场景。

方法四：B样条/非均匀有理B样条（NURBS）曲面拟合

将点云拟合为B样条或NURBS曲面，生成参数化的连续表面。这种方法表面最光滑，适合规则形状的粮堆（如圆锥形、斜坡形），但对于复杂不规则形状，拟合误差可能较大。

对于粮堆体积测量，最常用的是2.5D Delaunay三角剖分+B样条插值平滑的组合——既保留了表面细节，又保证了表面的连续性和平滑性，计算效率也高。

4.5 第五阶段：体积计算

有了连续的表面模型后，就可以计算粮堆的体积了。体积计算的核心思想是：计算粮堆表面与基准面（通常是地面或仓底）之间的空间体积。主要方法有以下几种：

方法一：切片积分法（Slicing Integration）

将粮堆沿高度方向（或水平方向）切成很多薄片，每个薄片近似为柱体（或台体），体积=横截面积×薄片厚度，所有薄片体积之和就是总体积。切片积分法的精度取决于切片厚度——厚度越小，精度越高，但计算量越大。对于粮堆，通常沿高度方向切片，厚度设置为1-5cm。切片积分法适合粮仓、集装箱等相对规整的物体，误差通常可以控制在2%以内。

方法二：网格划分法（Grid/Prism Method）

将粮堆的水平投影区域划分为规则的网格（如10cm×10cm或20cm×20cm），每个网格柱体的高度取该网格内点云的平均高度（或插值高度），体积=网格面积×平均高度，所有网格体积之和就是总体积。网格划分法简单直观，适合不规则形状的料堆（如矿山、煤炭、粮食），误差通常小于2%。网格大小是关键参数——网格太小，噪声影响大；网格太大，表面细节丢失。对于粮堆，10-20cm的网格大小通常是合适的。

方法三：三角面体积法（Triangular Prism / Signed Volume）

如果表面已经重建为三角网格，可以直接计算每个三角形与基准面围成的三角柱体的有符号体积，所有三角柱体体积之和就是总体积。这种方法精度高（直接利用重建的三角网格，不需要额外的网格划分或切片），计算效率也高，是目前最常用的体积计算方法之一。对于2.5D的Delaunay三角网格，每个三角形的体积就是三角形在水平面上的投影面积乘以三个顶点高度的平均值。

方法四：蒙特卡洛法（Monte Carlo）

在粮堆的包围盒内随机生成大量点，统计落在粮堆表面以下的点的比例，体积=包围盒体积×落在内部的点比例。蒙特卡洛法的优点是不需要表面重建，直接从点云估算体积，适合非常复杂的形状；缺点是精度取决于随机点数量，要达到1%的精度需要数百万个随机点，计算量大。蒙特卡洛法通常作为其他方法的验证或补充。

方法五：体素计数法（Voxel Counting）

将空间划分为体素网格，判断每个体素是否在粮堆内部（通过点云的表面信息或TSDF值），统计内部体素的数量，体积=体素数量×单体素体积。体素计数法简单直接，适合与TSDF融合配合使用，精度取决于体素大小。

体积计算方法对比：

对于粮堆体积测量，推荐使用三角面体积法（配合2.5D Delaunay三角网格）或网格划分法——这两种方法精度高、计算效率高、实现简单，是工业界最常用的方案。切片积分法可以作为交叉验证。

4.6 第六阶段：重量换算与结果输出

体积计算完成后，根据粮食的密度（容重）换算为重量：

重量（吨）= 体积（m³）× 容重（吨/m³）

不同粮食品种的容重不同：小麦约0.75-0.80吨/m³，稻谷约0.55-0.60吨/m³，玉米约0.70-0.75吨/m³，大豆约0.72-0.77吨/m³。容重还受粮食的湿度、杂质含量、堆积紧密度等因素影响，实际应用中需要用容重器现场取样测量，或者根据粮食品种和质量标准取经验值。

结果输出通常包括：①粮堆体积（m³）；②粮堆重量（吨）；③粮堆的长、宽、最高高度、平均高度、占地面积等几何参数；④三维可视化模型（点云或三角网格，可以旋转、缩放、剖切查看）；⑤彩色分层高度图（用不同颜色表示不同高度区域，直观展示粮堆表面形状）；⑥标准化盘料报表（PDF或Excel格式，包含测量时间、仓号、粮食品种、体积、重量、测量人员等信息）。

五、系统精度与误差分析

体积测量的精度是系统的核心指标。理解误差来源和精度评估方法，对于系统设计和结果可信度至关重要。

5.1 误差来源分析

5.2 精度评估方法

系统精度需要通过实验验证，常用的评估方法：

•标准几何体验证：用已知体积的标准几何体（如标准立方体、圆柱体、圆锥体）作为测量对象，比较测量体积与真实体积的偏差。标准几何体的真实体积可以通过精确测量尺寸后计算，精度高。这是最基础的精度验证方法。

•称重法验证：在实际粮仓中，用汽车衡或地磅称量粮食的真实重量，与系统测量的重量（体积×容重）对比。这是最接近实际应用场景的验证方法，但需要配合进出粮作业，操作成本较高。

•交叉验证：用不同的体积计算方法（如三角面体积法 vs 切片积分法 vs 网格划分法）计算同一堆粮食的体积，比较不同方法之间的一致性。如果多种方法结果一致（偏差<1%），说明结果可信度高。

•重复测量验证：对同一粮堆进行多次重复测量，比较多次测量结果的一致性（标准差和变异系数）。重复性好说明系统稳定，重复性差说明存在随机误差或系统不稳定。

工业级粮堆体积测量系统的典型精度指标：体积测量误差<2%，重复性（变异系数）<1%。对于万吨级粮仓，2%的体积误差对应200吨粮食，价值约40-60万元（按小麦2000-3000元/吨计算），仍然有较大的经济价值。如果要达到更高精度（<1%），需要更高分辨率的传感器、更密的多角度布局、更精确的标定和更优的算法，系统成本也会相应增加。

5.3 提升精度的关键措施

1.确保全表面覆盖：通过合理的多角度布局消除盲区，这是最关键的措施——盲区导致的体积误差通常远大于传感器测距误差。

2.精确的系统标定：内参和外参的标定精度直接影响配准精度，建议用专业标定靶和测量仪器进行精确标定，并定期验证。

3.多帧平均降噪：采集3-10帧点云取平均，降低随机噪声，提升表面平滑度。

4.合适的体素大小：体素太小（<0.5cm）会保留过多噪声，太大（>5cm）会丢失表面细节，1-2cm通常是粮堆测量的最佳平衡点。

5.精确的基准面测量：用点云拟合地面/仓底的基准面（而不是假设为理想平面），消除地面不平整导致的高度误差。

6.现场测量容重：用容重器在粮堆不同位置多点取样测量容重，取平均值，避免使用经验值导致的重量换算误差。

7.选择合适的体积计算方法：推荐三角面体积法（精度最高），配合网格划分法或切片积分法交叉验证。

六、典型应用场景与案例

多角度面阵激光雷达粮堆体积测量系统适用于多种仓储场景，以下是几个典型应用。

6.1 房式仓粮食盘库

房式仓（平房仓）是最常见的粮仓形式，粮堆通常为长条形或不规则形状，表面有自然堆积的坡度和作业痕迹。传统盘库需要工人在粮堆上打尺，效率低、精度差、有安全风险。

系统方案：在房式仓内安装5-8台面阵固态激光雷达，顶部2-3台俯视，两侧各2台斜视/平视，覆盖整个粮堆表面。系统固定安装，定期（如每月或每季度）自动启动测量，几分钟内完成全仓点云采集和体积计算，输出盘库报表。

效果：测量时间从2-3小时/仓缩短到5分钟/仓，体积测量误差从5-10%降低到2%以内，工人不需要上粮堆作业，消除了安全风险。对于一个拥有50座房式仓的大型粮库，每年盘库时间从数百人天减少到数小时，人力成本降低90%以上。

6.2 筒仓储量实时监测

筒仓（立筒仓）是圆形立式粮仓，粮食从顶部入仓、底部出仓，粮堆表面呈圆锥形（中心高、四周低），可能有偏心堆积和塌陷。传统方法用重锤料位计测单点高度，代表性差。

系统方案：在筒仓顶部安装1-2台旋转扫描式3D雷达物位计（或面阵激光雷达），从顶部360°扫描粮堆表面。对于大直径筒仓（直径>10米），可以在顶部安装2-3台面阵雷达，从不同角度覆盖，消除中心盲区。系统可以实时监测粮堆高度和体积变化，在进出粮作业时动态更新储量。

效果：从单点测量升级为全表面三维建模，体积测量误差从5-15%降低到2-3%，可以实时监测进出粮过程中的储量变化，为粮食调度和库存管理提供精确数据。

6.3 露天粮堆/临时储粮点测量

在粮食丰收季节或仓容不足时，粮食可能临时堆放在露天场地（如罩棚、露天垛），形状更加不规则，且没有固定安装的测量设备。

系统方案：使用便携式手持激光雷达盘粮仪（如沈阳嘉志科技的手持激光雷达盘粮仪）或移动机器人搭载面阵激光雷达，操作人员手持设备围绕粮堆行走一圈（或机器人自主绕行），通过SLAM技术实时定位和建图，采集粮堆全表面点云。采集完成后，软件自动处理点云并计算体积。

效果：单人操作，10-15分钟完成一个大型露天粮堆的测量，免平整粮堆（不需要人工整理粮堆表面），体积误差<3%。适合临时储粮点、移动测量、应急盘点等场景。

6.4 散堆物料通用体积测量

多角度面阵激光雷达体积测量技术不仅适用于粮食，还适用于各种散堆物料的体积测量，如：

•矿山/煤炭：矿石堆、煤炭堆的方量计算，用于产量统计和库存管理。

•建材/化工：砂石堆、水泥堆、化肥堆、化工原料堆的体积测量。

•港口/物流：散货码头的货物堆体积测量，用于装卸量统计和计费。

•农业/食品：饲料堆、糖堆、盐堆、粮食加工原料堆的体积测量。

•环保/固废：垃圾填埋场的垃圾堆体积测量，用于填埋量统计和容量规划。

这些场景的技术原理和系统架构与粮堆测量基本相同，只是在传感器选型（测量距离、分辨率）、布局设计（物料堆形状和尺寸）、参数设置（体素大小、容重/密度）上有所差异。面阵固态激光雷达的非接触式、快速、高精度特点，使其成为散堆物料体积测量的理想方案。

七、技术方案对比

目前市场上有多种粮堆体积测量技术方案，各有优劣。以下是全面的对比。

多角度面阵固态激光雷达的核心优势：

•精度最高：多视角全表面覆盖+高密度点云+精确配准，体积误差<2%，是所有方案中精度最高的之一。

•速度最快：多台雷达同时采集，几秒内完成全表面扫描，比旋转扫描式快数倍，比人工快数百倍。

•可靠性最高：全固态无运动部件，MTBF数万小时，适合高粉尘、宽温域的粮仓恶劣环境。

•可扩展性好：模块化设计，可以根据粮仓大小和形状灵活配置传感器数量和布局。

•安全性好：Class1人眼安全激光，非接触式测量，工人不需要上粮堆作业。

八、挑战与未来趋势

8.1 当前挑战

挑战一：高粉尘环境下的测量可靠性

粮仓在进出粮作业时，空气中会悬浮大量粮食粉尘，粉尘会散射激光，导致回波信号减弱、噪声增加、甚至完全无法测量。虽然面阵激光雷达有一定的抗粉尘能力，但在高浓度粉尘环境下，测量精度和可靠性仍然会下降。目前的解决方案是等粉尘沉降后再测量（通常需要30分钟到几小时），但这限制了实时监测能力。未来需要更强的激光功率、更灵敏的接收器、以及粉尘穿透算法（如多回波处理、时间门控）来提升高粉尘环境下的可靠性。

挑战二：粮堆底部和边缘的盲区

即使采用多角度布局，粮堆与地面/墙壁的交界线、粮堆底部的边缘区域，仍然可能存在视角盲区——激光无法以合适的角度照射到这些区域。盲区的存在会导致体积计算时需要插值或外推，引入误差。解决方案：①增加低位视角的传感器（如安装在地面附近的雷达，专门采集粮堆底部边缘）；②用粮仓的几何信息（墙壁位置、地面形状）作为先验约束，辅助盲区的表面重建；③对于完全无法采集的区域，用保守估计（如假设粮堆边缘延伸到墙壁）并标注估算区域。

挑战三：系统标定和维护的复杂性

多角度系统需要精确的外参标定，标定过程相对复杂，需要专业人员和设备。而且粮仓环境中的振动、温度变化、粉尘积累可能导致传感器位置微小变化，需要定期重新标定。对于大型粮库（数十座粮仓、数百台雷达），标定和维护的工作量很大。未来的发展方向是自动化标定——利用粮堆本身或环境中的自然特征，自动检测外参变化并自动重新标定，减少人工维护。

挑战四：成本与普及

一套多角度面阵激光雷达系统（5台雷达+工控机+软件）的成本通常在10-30万元，对于中小型粮库可能是一笔不小的投资。虽然相比人工盘库的长期成本（人力、时间、误差损失），系统投资通常在1-2年内可以回收，但初始投资仍然是普及的障碍。未来随着面阵激光雷达的规模化生产和成本下降（参考消费级ToF传感器的成本下降趋势），系统成本有望降低到5-10万元，进一步普及。

挑战五：动态粮堆的实时测量

在进出粮作业过程中，粮堆表面在动态变化（粮食被扒谷机移动、传送带堆积），此时需要实时监测体积变化。但动态变化的粮堆表面，多视角点云的配准和融合更加困难（不同时刻的点云对应不同的表面形状），而且粉尘浓度高。目前的系统大多在粮堆静止时测量，动态实时测量仍是挑战。未来需要更快的采集速度（更高帧率）、实时点云处理算法、以及动态表面重建技术来实现进出粮过程中的实时体积监测。

8.2 未来发展趋势

趋势一：面阵激光雷达分辨率和性能持续提升

随着SPAD/SiPM面阵传感器技术的进步，面阵固态激光雷达的分辨率将从目前的640×480提升到1MP甚至更高，测距精度从厘米级提升到毫米级，测距范围从十几米提升到几十米。更高的分辨率意味着更密的点云和更丰富的表面细节，体积测量精度将进一步提升（有望达到1%以内）。同时，dToF面阵雷达的成熟将带来更远的测距距离和更强的抗干扰能力，适合超大型粮仓。

趋势二：AI与点云处理的深度融合

深度学习将在点云处理的多个环节发挥作用：①AI辅助的点云去噪和异常点检测（比传统统计滤波更智能）；②学习型的点云配准（如Deep Closest Point、Predator等基于学习的配准方法，比传统ICP更鲁棒、更快）；③AI驱动的表面重建（如基于神经辐射场NeRF的三维重建，从点云生成连续的神经表面，精度和细节更好）；④AI辅助的盲区补全（根据可见表面和粮堆形状先验，智能推断盲区的表面形状）；⑤粮食种类和状态识别（从点云的反射率和形状特征，识别粮食品种、估算湿度和密度）。

趋势三：从离线测量到在线实时监测

目前的系统大多是定期离线测量（每月/每季度盘库一次），未来将向在线实时监测发展——系统持续采集点云，实时更新粮堆三维模型和体积/重量，在进出粮作业时动态显示储量变化。这需要更高帧率的雷达、更高效的实时点云处理算法（如GPU加速、边缘计算）、以及动态表面重建技术。实时监测将使粮仓管理从"定期盘点"升级为"实时透明"，为粮食调度、库存预警、安全监测提供实时数据支撑。

趋势四：多传感器融合

未来的粮堆体积测量系统将融合多种传感器：①激光雷达（精确三维点云）+ 高清相机（纹理和颜色信息，辅助粮食品种识别和表面细节）；②激光雷达 + 温湿度传感器（监测粮仓环境，辅助容重估算和粮食安全预警）；③激光雷达 + 毫米波雷达（在高粉尘环境下，毫米波雷达的穿透性更好，作为激光雷达的补充）；④激光雷达 + 称重传感器（在进出粮口安装称重设备，与体积测量交叉验证，提升重量估算精度）。多传感器融合将提升系统的鲁棒性、精度和功能丰富度。

趋势五：数字孪生与智慧粮仓

粮堆三维点云模型将成为智慧粮仓数字孪生系统的核心数据——每座粮仓的粮堆形状、体积、重量、位置都在数字孪生系统中实时呈现，结合粮仓的温湿度、虫害、通风、进出粮等数据，实现全要素、全流程的数字化管理。管理者可以在数字孪生平台上查看任意时刻的粮堆状态、追溯历史变化、模拟进出粮方案、预警异常情况。多角度面阵激光雷达体积测量系统将成为智慧粮仓数字孪生的"三维眼睛"。

趋势六：低成本普及方案

随着消费级ToF传感器（如手机上的LiDAR、深度相机）的成本下降和性能提升，未来可能出现基于消费级深度相机的低成本粮堆体积测量方案——用几台消费级ToF相机（如Intel RealSense、Azure Kinect、或手机LiDAR）组成多角度阵列，配合AI点云处理算法，实现满足基本精度要求（3-5%）的低成本方案。这将使中小型粮库、农户、小型粮食加工企业也能用上三维体积测量技术，推动整个行业的数字化升级。河南工业大学2025年基于DUSt3R的研究就是这个方向的探索——用普通相机+深度学习实现低成本三维重建。

九、总结

仓储粮堆体积测量是粮食仓储管理的核心环节，传统的人工打尺和单点料位计方法存在精度低、效率差、安全风险高等问题。激光雷达技术的成熟，尤其是面阵固态激光雷达的出现，为粮堆体积测量带来了革命性的变化。

本文的核心结论：

•技术路线：多角度面阵固态激光雷达 + 点云配准融合 + 表面重建 + 体积计算，是当前粮堆体积测量的最先进技术方案。多台ToF面阵雷达从不同角度同时采集粮堆表面点云，经过预处理、配准、融合、表面重建后，用三角面体积法或网格划分法精确计算体积。

•核心优势：体积测量误差<2%（比传统方法提升2-5倍），测量时间从数小时缩短到几秒，全固态无运动部件可靠性高，非接触式测量消除安全风险，Class1人眼安全适合有人环境。

•系统组成：5台面阵固态激光雷达（顶部俯视+左右斜视+左右平视）+ 安装支架 + 同步控制器 + 工控机 + 点云处理软件。系统成本10万元左右，1-2年可通过节省人力和减少误差回收投资。

•点云处理六步流程：①预处理（无效点过滤、统计去噪、半径滤波、体素下采样、多帧平均）；②配准（外参粗配准+ICP精配准，k-d树加速，多视角联合优化）；③融合（体素网格融合+MLS平滑/TSDF融合）；④表面重建（2.5D Delaunay三角剖分+B样条插值，或泊松重建）；⑤体积计算（三角面体积法/网格划分法/切片积分法）；⑥重量换算与报表输出。

•精度保障：全表面覆盖消除盲区（最关键）、精确的内外参标定、多帧平均降噪、1-2cm体素分辨率、精确基准面测量、现场容重取样、多种体积计算方法交叉验证。

•适用场景：大中型房式仓固定盘库（首选）、筒仓储量监测、露天粮堆移动测量、散堆物料（煤炭、矿石、砂石、化工原料）通用体积测量。
