UCIe全面解读：破解Chiplet互联瓶颈，从协议架构到量产测试验证

引言：后摩尔时代的“翻译官”

随着晶体管微缩逼近物理极限，先进制程（如3nm/2nm）的研发成本呈指数级上升。在此背景下，Chiplet（芯粒/小芯片）技术被视为延续摩尔定律“经济效益”的关键路径。然而，当我们将不同制程、不同功能、甚至不同Foundry（晶圆厂）生产的芯粒拼装在同一封装内时，最大的挑战并非堆叠工艺，而是互联协议——即如何让这些“语言不通”的芯粒高效沟通。

UCIe（Universal Chiplet Interconnect Express，通用小芯片互连标准）正是为此而生。它由Intel、AMD、ARM、ASE（日月光）、Google Cloud、Meta、Microsoft、Qualcomm、Samsung和TSMC等十大巨头于2022年3月共同发起，旨在打造Chiplet时代的“通用USB接口”。本文将深入剖析UCIe 2.0的硬核技术，并重点探讨这颗“芯片胶水”在量产阶段面临的测试地狱与破局之道。

第一章：不仅仅是物理层——UCIe协议栈深度拆解

UCIe并非简单的电气连接规范，而是一个完整的分层协议栈。理解其架构是进行有效测试的前提。

1. 物理层（Physical Layer）
这是最底层的硬连接，负责比特流的收发。UCIe支持极其灵活的封装选项：

• 标准封装（2D/2.5D）：基于有机基板或硅中介层，凸点间距（Bump Pitch）通常在 100um –
  130um，带宽密度适中，成本友好。
• 先进封装（3D）：引入混合键合（Hybrid Bonding），凸点间距可微缩至 25um – 45um，带宽密度提升数十倍。
• 硬指标：每引脚速率支持从 4 GT/s 到 32 GT/s（后续版本扩展更高），且具备极高的能效比（< 0.5pJ/bit）和极低延迟（<2ns）。

2. 链路层（Link Layer）
负责链路初始化、训练、电源管理和错误检测。这一层引入了CRC（循环冗余校验）和重试机制（Retry），确保在极高频率下数据传输的可靠性。

3. 协议层（Protocol Layer）
这是UCIe最大的杀手锏——原生支持PCIe和CXL（Compute Express Link）协议。这意味着，未来的CPU通过UCIe连接一个AI加速芯粒时，系统可以将其视为一个直接挂载在PCIe总线上的标准设备，极大简化了软件生态的适配难度。

第二章：为什么说UCIe是中国芯片业的“关键钥匙”？

在中美科技博弈的背景下，国内获取先进制程（如5nm/3nm）的代工服务受限。UCIe提供了一条清晰的破局路径：

• 异构集成：将最关键的CPU/GPU计算核心使用进口或境内有限的先进制程制造，而将IO（输入输出）、DRAM（动态随机存取存储器）控制器、模拟电路等大量非核心模块，使用境内成熟的22nm/28nm工艺制造。
• 成本与良率平衡：大芯片拆分为小芯粒，单个芯粒面积减小，良率大幅提升。通过UCIe封装拼接，最终性能可逼近单颗大芯片。

现实挑战：虽然UCIe是开放标准，但其物理层PHY IP（知识产权）极为复杂。国内大多数设计公司尚无法自研该IP，极度依赖外部授权。同时，国内自主推进的《小芯片接口总线技术要求》团体标准，在物理层上与UCIe互补，上层协议则更贴近国内特定应用场景。

第三章：核心聚焦——UCIe接口的“量产测试地狱”与实战方案

这是本文的重点。芯片设计成功只算半程，如何证明封装后的多颗芯粒在严苛环境下依然可靠，才是量产的关键。

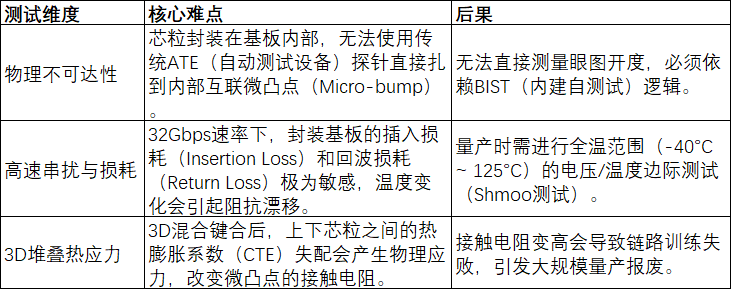

UCIe测试面临三大“非典型”难题，使其远比测试普通SerDes（串行解串器）或DDR接口复杂：

针对性的量产测试策略（实战指南）
1. 物理层环回测试（Loopback Test）——最基础的“体检”
在UCIe物理层中，通常嵌入伪随机二进制序列生成器（PRBS）和误码检测器（BER）。
操作方式：ATE机台通过低速JTAG（边界扫描测试）或MBIST（存储器内建自测试）控制器，触发内部PRBS发生器，在芯粒A和芯粒B之间发送特定码型（如PRBS-31）。
判据：量产要求误码率（BER）必须 < 1e-15（即每10^15比特最多允许错1位）。任何由于电源噪声或时钟抖动引起的突发错误，都会在此环节被筛出。

2. 链路层训练与握手验证（Link Training）
UCIe设备上电后，双方需通过协商确定最佳速率和均衡系数（Tx EQ和Rx DFE）。
测试关键点：ATE必须模拟主机端发送“链路训练有序集”（TS1/TS2），并检测从属端是否返回确认序列。这是一个极易踩坑的点——如果封装寄生电容过大导致均衡器收敛失败，链路会回退到最低速率（4GT/s），此时逻辑测试Pass，但性能Fail。
实战对策：在量产中必须加入速率遍历测试，强制测试所有支持的Gear（档位），确保每个速率下的眼图余量（Eye Margin）均满足规范要求。

3. AC/DC特性参数测试（最考验ATE硬件）
虽然无法扎针测眼图，但我们必须在芯粒的外部供电管脚以及高速差分对的外部引出端进行测量：

• DC测试：测量发送端（Tx）的差分输出电压摆幅（Vod）和共模电压（Vcm），确保驱动能力在工艺偏差范围内。
• AC测试：利用ATE的高速比较器（通常高达10G以上采样率）捕获上升/下降时间，并计算出确定性抖动（DJ）和随机抖动（RJ）。
• 进阶手段（DFT，可测试性设计）：在芯粒设计中嵌入电压/温度传感器（PVT Sensor），测试程序在跑完高速测试后，回读传感器数据，若有异常过温或电压跌落，直接判定封装散热或供电异常。

4. 3D堆叠特有的“链路易损性测试”

针对3D UCIe，推荐增加接触电阻变化扫描（RC Sweep）。通过改变链路层中的接收端参考电压（Vref），人工制造判决阈值偏移，观察误码率的变化斜率。
如果斜率过于陡峭（即参考电压略微偏移就大量报错），说明该微凸点的物理接触存在高阻或空洞风险。这是筛选早期可靠性失效（Early Life Failure）极为有效的工业界方法。

第四章：未来展望——UCIe 2.0与测试新挑战

2024年8月发布的UCIe 2.0引入了对3D封装的全面增强支持，带宽密度迈向Tbps级，并加入了更为完善的**可管理性（Manageability）**框架。

这对测试提出了新要求：

• 3D TSV（硅通孔）测试：必须利用ATE的微弱电流源检测TSV是否存在漏电或断路。
• 全双工并发测试：两侧芯粒需在同一时刻进行读写（全双工），测试向量需从单向简单模式升级为复杂的双向冲突抗扰模式。

结语

UCIe正从“选配项”变为高性能计算（HPC）和AI加速芯片的“标配项”。对于芯片工程师而言，理解了UCIe的协议分层只是第一步，真正决定产品生死的是量产时的DFT策略与ATE测试覆盖率。

在设计初期，就必须预留足够的BIST逻辑、边界扫描链（IEEE 1149.1/1500）以及模拟DFT测量点。唯有将设计与测试协同优化（DTCO），才能让多颗芯粒在封装的“黑盒子”里，依然保持稳定的高速沟通，从而兑现Chiplet技术承诺的性能红利。
