💥第一部分——内容介绍

考虑功率均分与电压频率调节的事件触发分布式二次控制模型研究

1 引言

随着分布式发电技术的快速迭代，孤岛微电网作为可再生能源就地消纳、独立供电的核心载体，其运行稳定性与供电可靠性成为电力系统领域的研究重点。孤岛运行模式下，微电网失去大电网的电压、频率支撑，仅依靠分布式电源下垂一次控制难以消除电压、频率稳态偏差，同时负荷波动、线路阻抗差异极易导致各分布式发电单元功率分配失衡，出现单元过载、出力不均等问题，严重影响微电网长期安全稳定运行。因此，亟需依托二次控制策略实现电压频率无静差恢复与精准功率均分，补齐一次控制的性能短板。

传统微电网二次控制多采用集中式控制架构，依赖中心控制器统一采集全网运行数据、下发控制指令，虽能实现精准调控，但存在通信链路冗余、中心节点故障容错性差、拓展性弱等缺陷，难以适配分布式电源分散接入、拓扑灵活多变的微电网运行场景。分布式二次控制基于多智能体协同控制理念，仅通过相邻发电单元局部信息交互即可实现全网协同调控，摆脱了对中心节点的依赖，具备可靠性高、拓展性强、容错性优的优势，成为当前微电网二次控制的主流研究方向。

常规分布式二次控制采用时间触发通信机制，各分布式发电单元需持续、周期性与邻居单元交互运行状态信息，即便系统处于稳态、无调控需求时仍存在频繁的无效通信，极大占用了通信带宽资源，增加了控制器运算负荷与设备运行能耗，制约了分布式控制方案的工程落地应用。为解决这一问题，本文构建事件触发机制与分布式二次控制相结合的协同控制模型，以系统运行状态变化作为通信与控制更新的触发依据，替代传统固定周期的时间触发机制，在保障微电网电压频率调节、功率均分核心控制性能的前提下，大幅削减无效通信行为，优化系统运行效率。

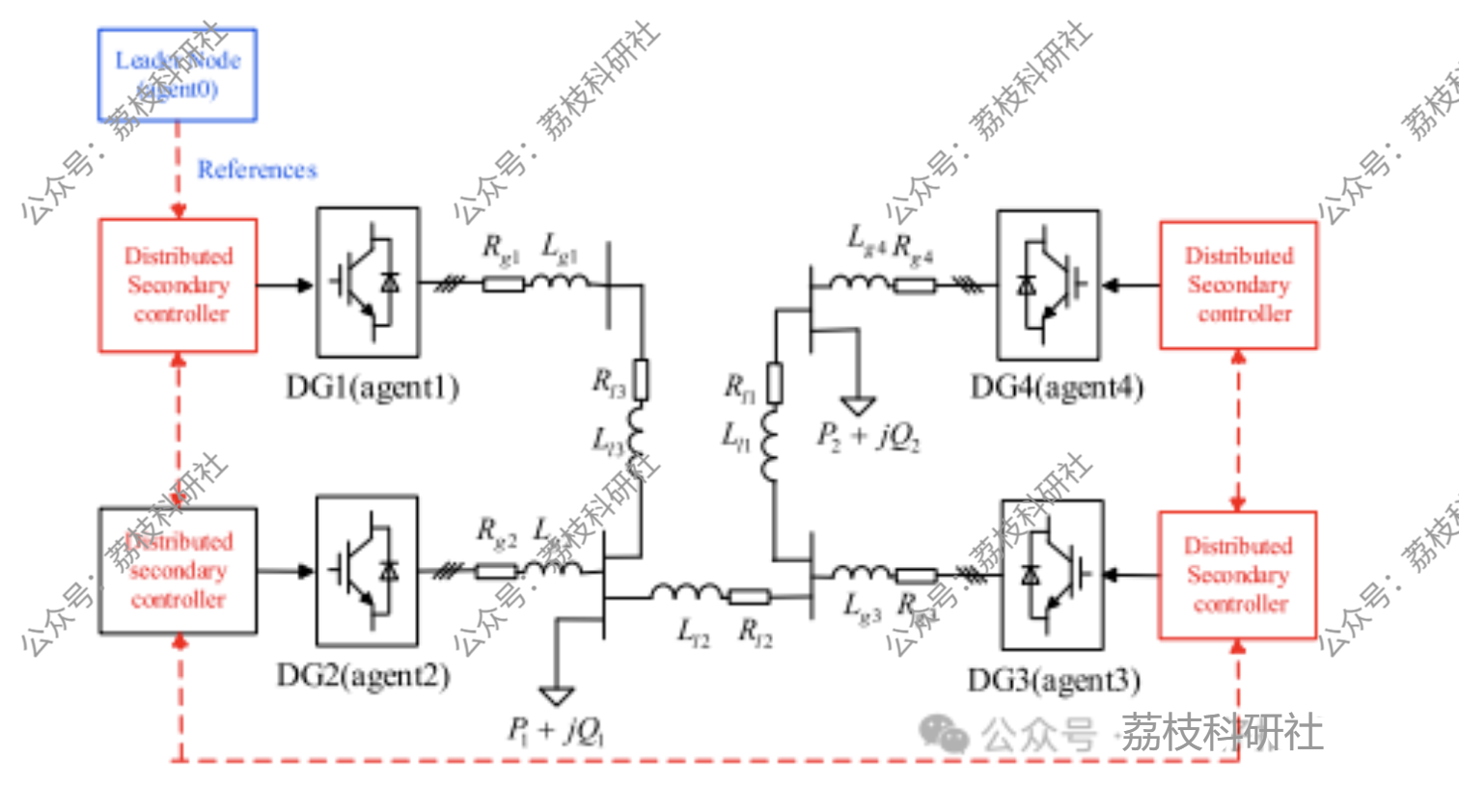

2 微电网分层控制架构

本文研究的孤岛微电网控制系统采用经典分层控制架构，分为一次下垂控制层与分布式二次控制层，两层控制层级协同配合、各司其职，共同保障微电网稳态运行精度与动态响应性能。

一次控制层为底层基础调控环节，采用下垂控制策略模拟同步发电机组外特性，根据有功功率-频率、无功功率-电压的耦合关系，实现各分布式发电单元的初步功率分配与电压频率基础调节，具备响应速度快、无需通信协同的特点，可快速平抑微电网小幅负荷波动，保障系统动态稳定性。但受限于下垂控制的固有特性，一次控制无法实现电压、频率的无静差恢复，且难以抵消线路阻抗、单元参数差异带来的功率分配误差，无法满足高精度供电与均衡出力的运行要求。

二次控制层为上层优化调控环节，是本文的核心研究内容。针对一次控制存在的稳态偏差与功率失衡问题，二次控制层通过分布式协同调控方式，对各分布式发电单元的输出指令进行动态修正，最终实现两大核心目标：一是将偏离标称值的系统电压、频率快速恢复至额定运行区间，消除稳态调控误差；二是实现各发电单元有功功率的精准均分，依据单元容量匹配出力水平，避免单台设备过载运行，提升微电网整体运行经济性与安全性。相较于集中式二次控制，本文采用的分布式架构无中心调控节点，各发电单元仅与相邻单元进行信息交互，系统拓扑适配性与抗故障能力显著提升。

3 事件触发分布式二次控制模型设计

3.1 核心控制思路

本文在传统分布式二次控制的基础上，融入事件触发通信机制，重构微电网电压频率调节与功率均分协同控制逻辑，解决传统时间触发控制通信冗余、资源浪费的问题。该控制模型的核心创新在于摒弃了固定周期的状态信息交互与控制更新模式，以系统运行状态偏差阈值作为事件触发判定依据，仅当发电单元运行状态变化满足预设触发条件时，才启动相邻单元间的信息传输与控制器参数更新，稳态工况下保持控制状态不变，最大限度降低通信频次与运算开销。

同时，为进一步优化控制性能、实现精准功率均分，本文基于事件触发机制搭建配套的状态估计器，重构反馈控制逻辑。传统控制方案直接采用系统实时实际运行状态作为反馈量参与控制调节，需持续采集、传输高精度实时数据，通信依赖性强。本文所提模型利用事件触发时刻更新的估计器状态值，替代反馈控制律中的实时实际状态值，非触发时刻无需更新状态数据，仅保留估计器稳态输出值参与控制运算，在简化控制流程的同时，保障了电压频率恢复与功率均分的控制精度。

3.2 控制器架构与工作机制

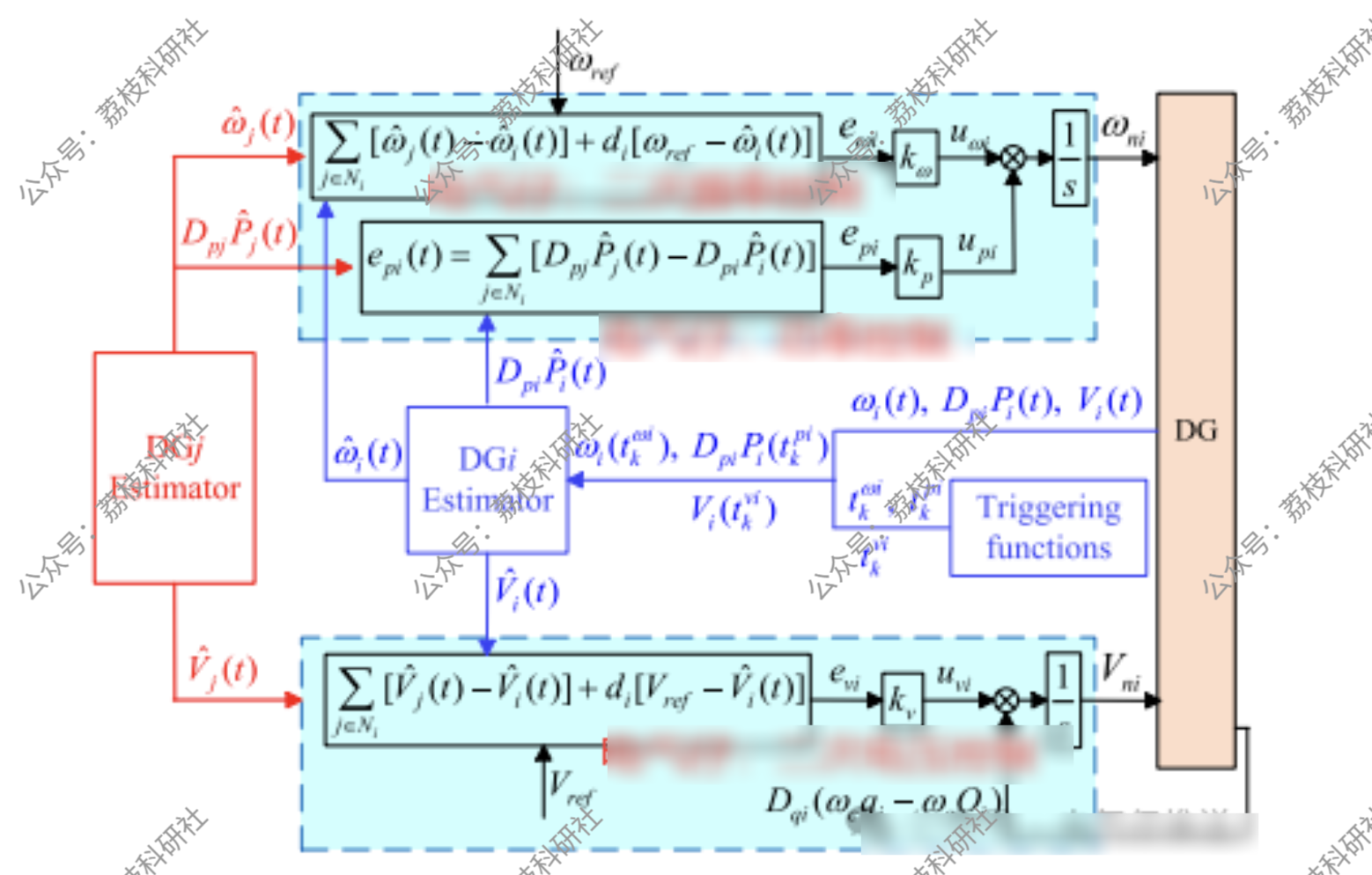

本文设计的分布式辅助控制器以单台分布式发电单元为独立智能体，每个发电单元配套专属辅助控制器，控制器内部集成本地状态估计模块与邻域状态接收模块，可独立完成本地状态监测、邻域状态交互、控制指令生成等全流程操作。单台发电单元控制器包含本地单元估计器与相邻单元状态估计器两大核心模块，两类估计器协同工作，支撑事件触发分布式控制的有序运行。

在信息传输机制方面，控制器严格遵循事件触发通信规则，摒弃持续通信模式。对于任意分布式发电单元，仅当自身运行状态波动超出预设阈值、满足事件触发条件时，才将本地状态信息传输至相邻单元的状态估计器中，完成邻域状态数据的更新；非触发时段内，各单元停止对外信息发送，相邻单元估计器保持上一触发时刻的状态值不变。这种点对点的事件触发通信模式，实现了按需通信、按需调控，避免了全网持续交互带来的通信资源挤占问题。

在控制指令生成方面，模型彻底改变传统实际状态反馈的调控方式，所有辅助控制输入信号均由状态估计器的输出值生成，而非系统实时实际运行状态值。事件触发时刻，估计器快速刷新状态数据，同步更新控制输入指令，修正发电单元出力与电压频率参数；非触发时刻，估计器输出保持稳定，控制指令无需调整，系统维持稳态运行。该工作机制既保证了动态工况下系统的快速响应能力，又实现了稳态工况下的低损耗运行。

3.3 功率均分与电压频率协同控制逻辑

所提控制模型实现了电压频率二次调节与有功功率精准均分的协同耦合控制，两大控制目标互不干扰、协同优化，全面弥补一次控制的性能缺陷。在电压频率调控层面，分布式辅助控制器通过邻域状态协同估计，实时感知全网电压、频率的整体偏差水平，基于事件触发更新的状态数据动态修正控制指令，逐步消除一次控制产生的稳态偏差，将系统电压、频率稳定在额定标称范围，保障微电网供电质量。

在功率均分控制层面，模型依托多智能体一致性协同原理，结合事件触发状态更新机制，实现各分布式发电单元的有功功率均衡分配。控制器通过对比本地出力状态与邻域单元出力状态，结合单元额定容量完成出力匹配调节，通过间歇性的状态交互逐步收敛全网功率分配误差，最终实现精准的有功功率均分效果，有效解决孤岛微电网中线路阻抗不均、设备参数差异引发的出力失衡问题，提升分布式电源的利用效率。

4 控制模型性能优势分析

相较于传统时间触发分布式二次控制与集中式二次控制方案，本文构建的事件触发分布式二次控制模型在运行可靠性、资源利用率、调控性能等方面具备显著优势。在通信资源优化方面，模型彻底摒弃了固定周期的高频无效通信，仅在系统状态发生有效波动、存在调控需求时启动信息交互，大幅降低了智能体之间的通信频次与数据传输量，有效缓解了微电网通信网络的传输压力，降低了设备通信能耗与硬件损耗，更适配微电网轻量化、低成本的工程应用需求。

在系统运行可靠性方面，分布式无中心的控制架构规避了集中式控制单点故障的风险，单台发电单元控制器故障仅影响局部节点，不会导致全网控制瘫痪，系统容错性与抗干扰能力大幅提升。同时，基于估计器状态反馈的控制模式降低了系统对实时数据传输的依赖性，非触发时刻无需依赖通信链路即可维持稳定控制，有效避免了通信延迟、数据丢包等通信异常对控制精度的影响，控制方案的稳定性与鲁棒性更强。

在调控性能方面，所提模型在简化通信与控制流程的同时，完全保留了分布式二次控制的核心调控能力，可精准实现孤岛微电网电压、频率的无静差恢复，同时保障各分布式发电单元有功功率的精准均分，动态响应速度快、稳态控制精度高，能够适配微电网负荷随机波动、运行拓扑灵活变化的复杂工况，兼顾了系统运行的稳定性、经济性与高效性。

5 结论

本文针对孤岛微电网一次控制稳态偏差大、功率均分精度低，传统分布式二次控制通信冗余、可靠性不足的问题，构建了基于事件触发机制的分布式二次协同控制模型。该模型依托分层控制架构，将事件触发通信机制与多智能体分布式协同控制深度融合，通过状态估计器替代传统实时状态反馈的控制逻辑，实现了按需通信、按需调控的控制新模式。

所提控制方案无需单元间持续信息交互，大幅削减了微电网分布式控制系统的通信资源消耗，同时有效解决了孤岛微电网电压频率稳态偏移、有功功率分配失衡的核心问题，兼具高精度调控性能与低损耗运行优势。分布式无中心的架构特性提升了系统的容错性与拓展性，能够更好适配分布式电源大规模接入的微电网运行场景，为孤岛微电网高效、稳定、经济运行提供了可靠的技术支撑，具备良好的工程应用价值与推广前景。

📚第二部分——运行结果

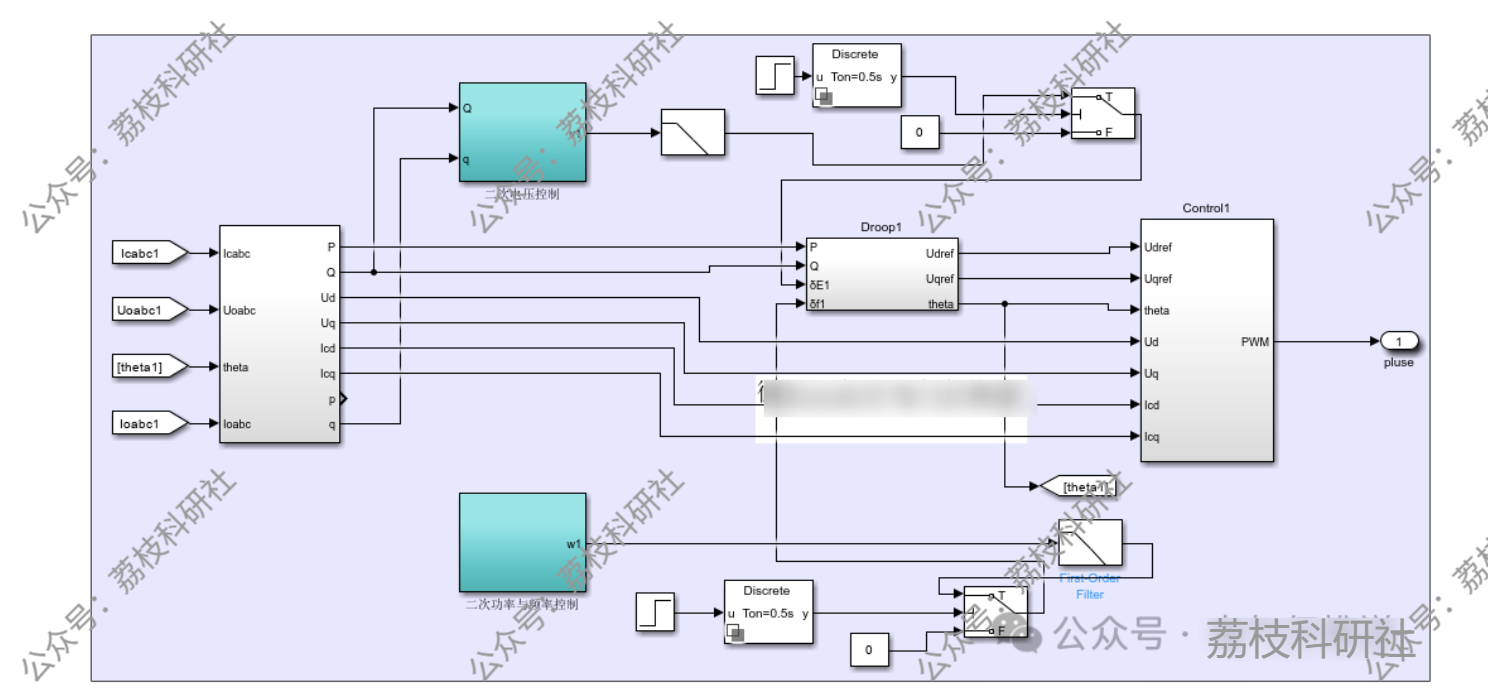

基础控制依然为下垂控制

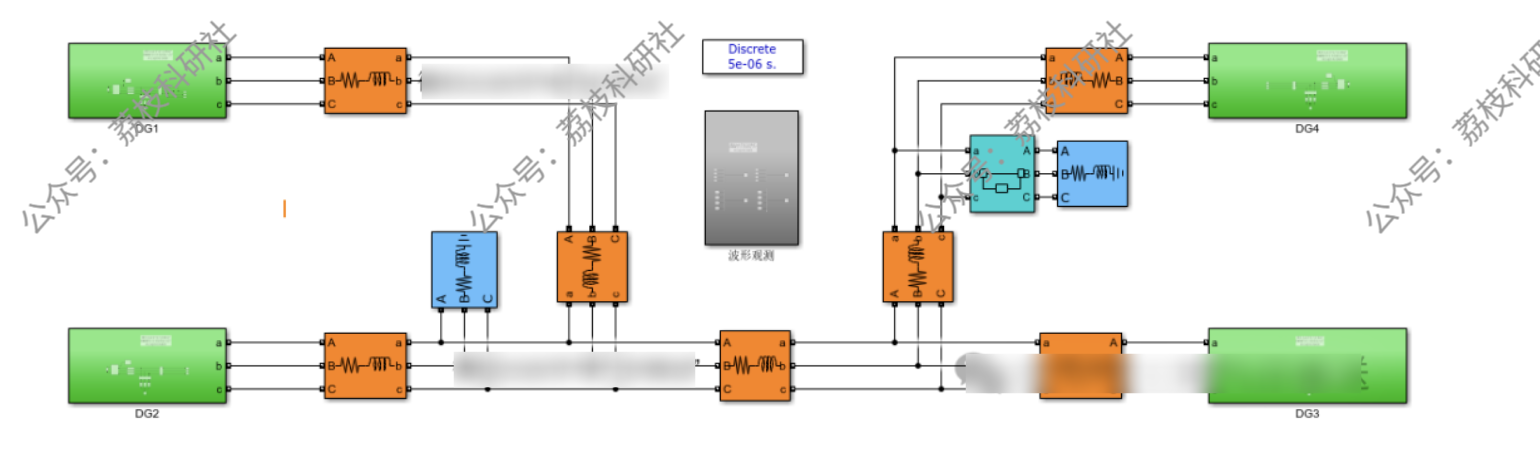

复现模型主体（完全复现）

基于事件触发机制的二次控制

工况设置：1s时投入二次控制，2s时切离负载，3s时投入负载。

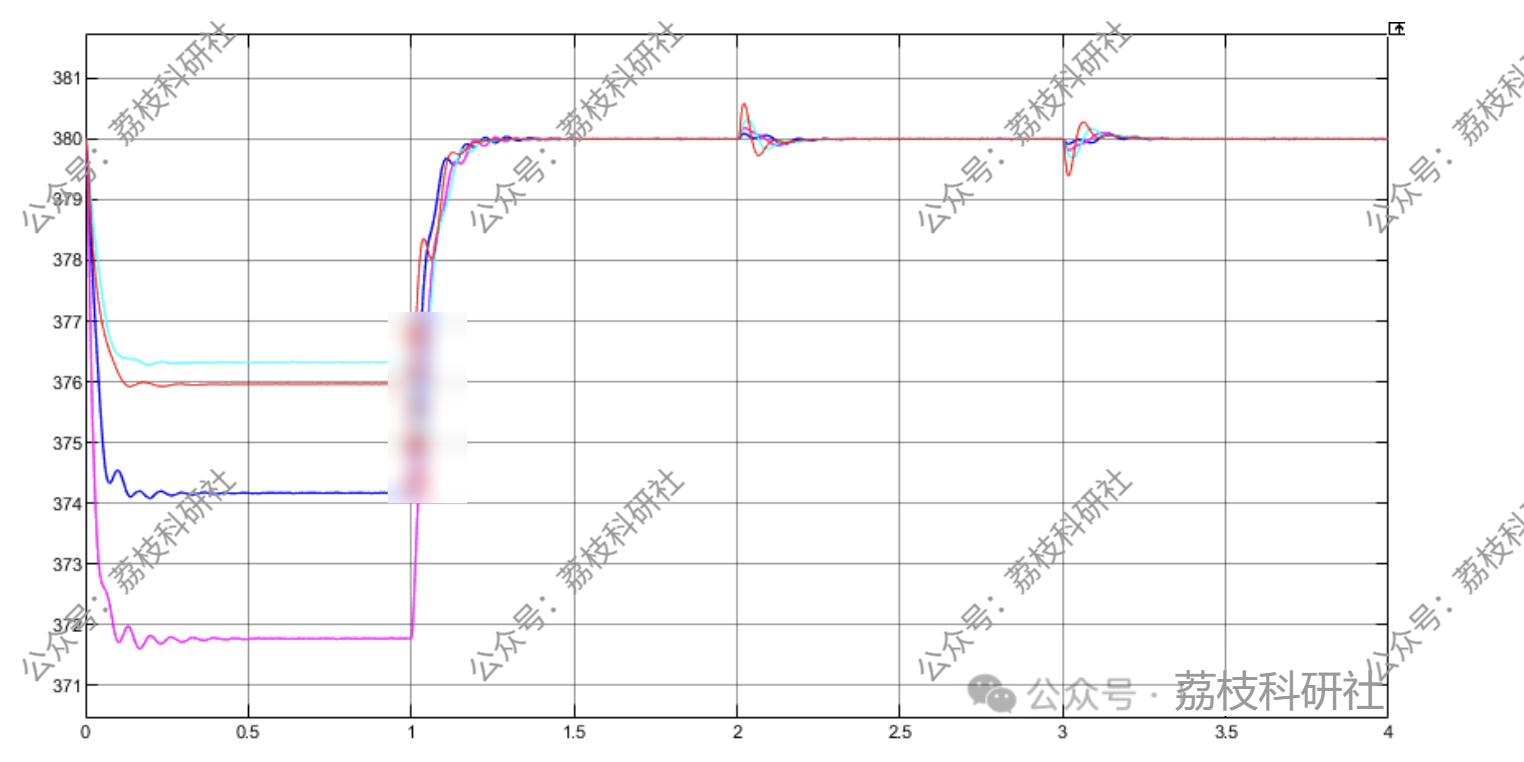

电压波形

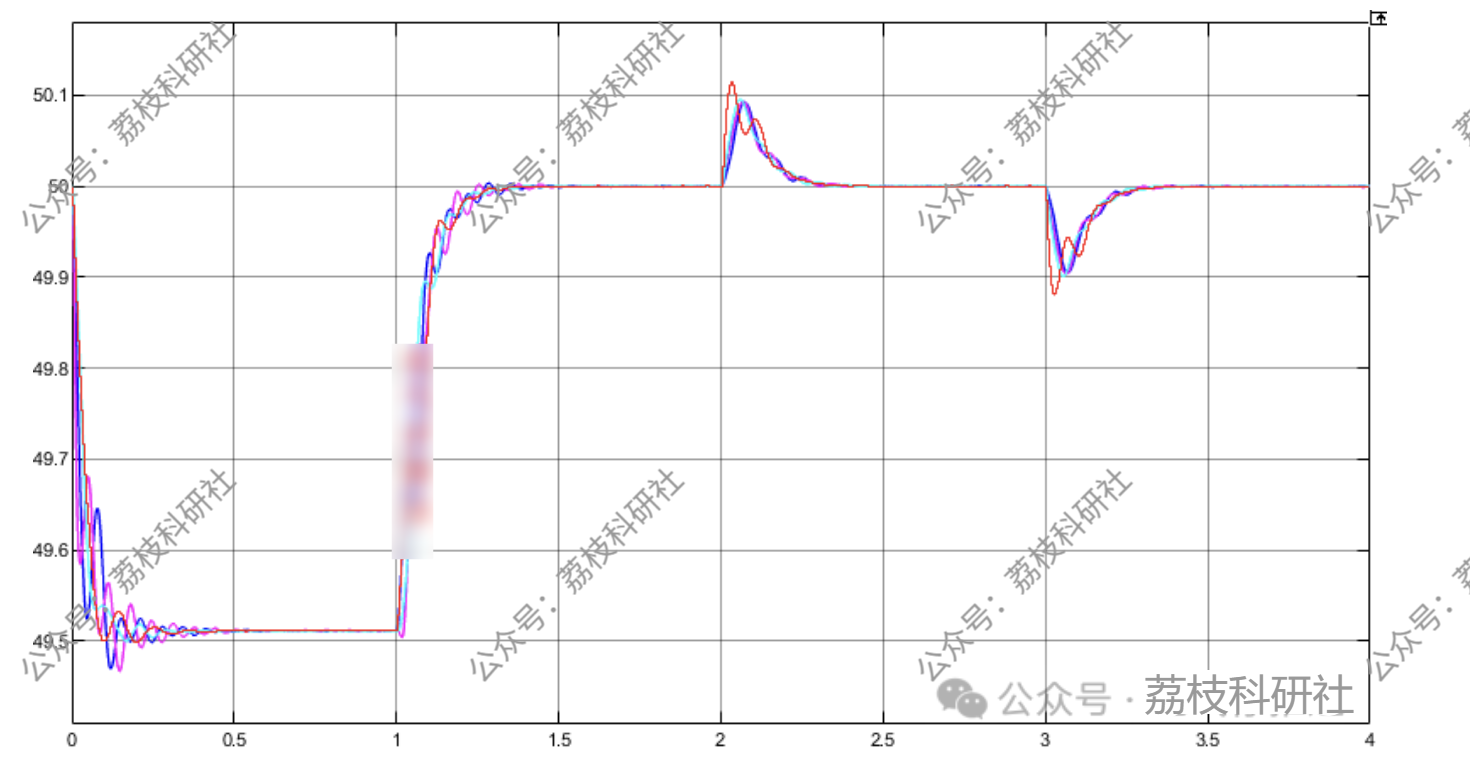

频率波形

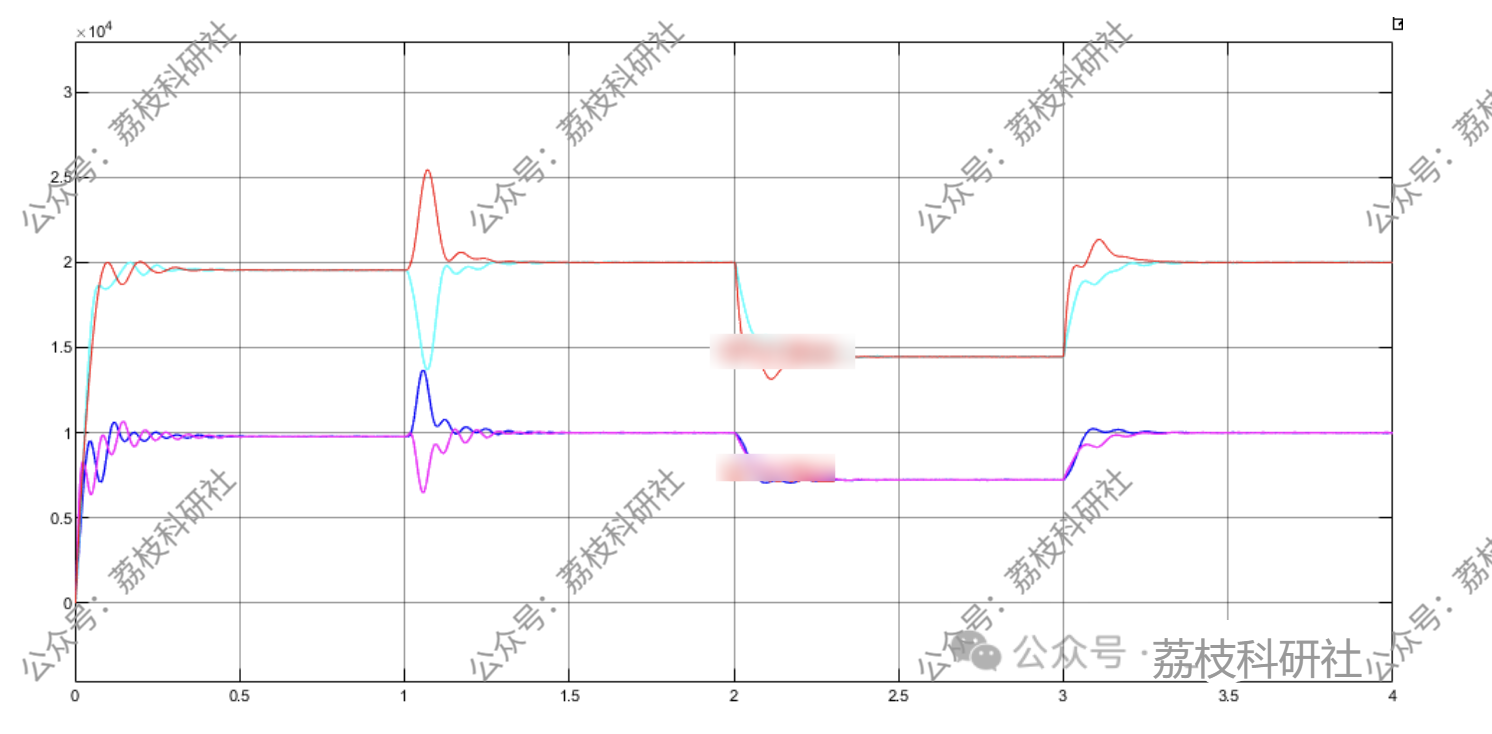

有功均分波形

综合前文三组仿真波形分析可得：在孤岛微电网中引入事件触发机制的分布式协同二次控制策略，不仅能够将所有逆变单元的输出电压与频率稳定调节至额定标准值，还可维持各机组间有功功率均分的优良精度。
