常见嵌入式操作系统中的线程（任务）间通信机制

常见嵌入式操作系统中的线程（任务）间通信机制

目录

• 1. 概述：线程间通信解决什么问题
• 2. 机制全景与选型维度
• 3. 数据传递类机制
  • 3.1 消息队列（Message Queue）
  • 3.2 邮箱（Mailbox）
  • 3.3 管道与字节流（Pipe / Stream Buffer）
  • 3.4 变长缓冲队列与环形缓冲（Ring Buffer）
• 4. 事件通知类机制
  • 4.1 信号量（通知用法）
  • 4.2 事件标志组（Event Flags）
  • 4.3 任务通知与内嵌任务队列
  • 4.4 信号与异步回调（Signal）
• 5. 资源共享类机制
• 6. Linux 扩展机制
• 7. 跨系统接口对比总表
• 8. ISR（中断上下文）与任务通信的特殊性
• 9. 选型建议与典型场景
• 10. 常见误区与注意事项

1. 概述：线程间通信解决什么问题

在多线程（任务）系统中，每个线程拥有独立的栈和调度上下文，但共享同一地址空间（无 MMU 的 RTOS）或各自独立的地址空间（Linux 进程）。线程之间要协作完成一项功能，必然需要交换信息，这就是线程间通信（Inter-Thread/Task Communication，常归入 IPC）。

需要先厘清三个经常被混为一谈的概念：

三者在工程实践中是交织使用的：消息队列本身既是通信也是同步（队列为空时接收方自然阻塞等待）；共享内存必须配合互斥锁才安全；事件标志组只做同步不带数据，但往往配合共享缓冲使用。本文聚焦「通信」与「同步」中承担信息传递职责的机制；互斥机制属于「并发与竞争保护」范畴，另有专文讨论，本文仅在资源共享类机制中涉及其配合关系。

一个几乎所有 RTOS 内核对象共享的底层结构值得先记住：

内核对象 = 数据区（缓冲/位掩码/计数值） + 等待列表（等待该对象的阻塞任务队列，通常按优先级排序）

无论是队列、信号量还是事件组，当条件不满足时，任务被挂到该对象的等待列表上让出 CPU；当条件满足（消息入队、位置位、信号量释放）时，内核从等待列表中唤醒最高优先级任务，必要时触发任务调度。理解这一点，后面所有机制的行为（阻塞、超时、唤醒顺序、优先级继承与否）都能推导出来。

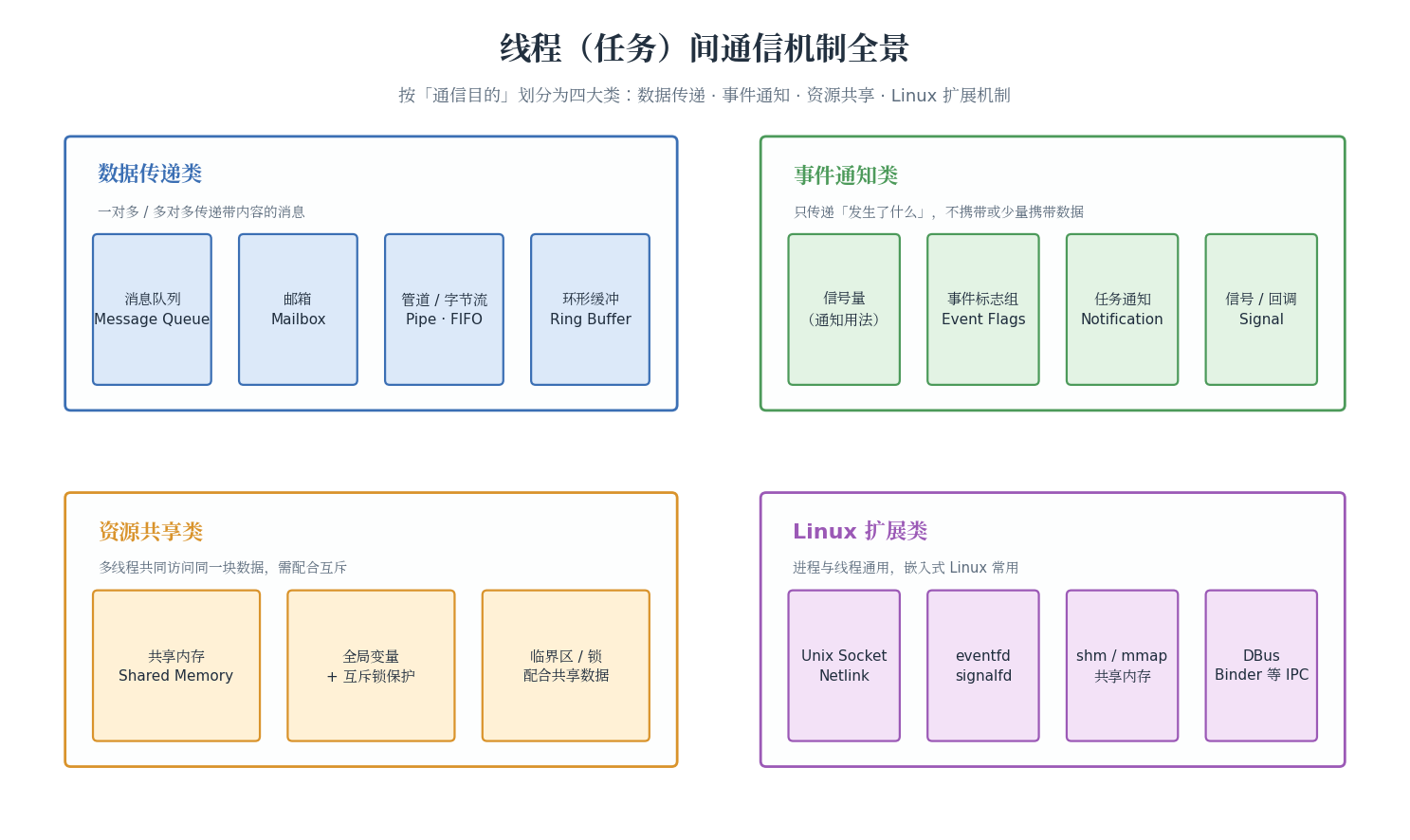

2. 机制全景与选型维度

按通信目的，常见机制可分为四大类：

（1）数据传递类 —— 通信双方要交换具体的数据内容：

• 消息队列（Message Queue）：多对多、按值拷贝、FIFO 排队缓冲，是最通用的机制；
• 邮箱（Mailbox）：一对一为主，常传指针或定长小消息，缓冲浅（语义因内核差异大）；
• 管道 / 字节流（Pipe / Stream Buffer）：无消息边界的字节流，适合串口数据、日志流；
• 环形缓冲 / 变长缓冲队列：字节级或变长消息的轻量缓冲。

（2）事件通知类 —— 只传递「发生了什么」，不带或只带极少量数据：

• 信号量（通知用法）：可计数的事件通知（give/take）；
• 事件标志组（Event Flags）：32 个 bit 表达多种事件，支持 AND/OR 复合等待；
• 任务通知（Task Notification）/ 内嵌任务队列：直接挂在任务控制块上的定向通知，最快最省 RAM；
• 信号 / 回调（Signal）：异步打断式通知（POSIX 信号、软中断信号）。

（3）资源共享类 —— 多线程共同读写同一块数据：

• 共享内存 / 全局变量：零拷贝、效率最高，但必须配合互斥锁、临界区等保护手段；
• 内存池 / 内存块 + 队列传递指针：「数据放池里、指针走队列」的经典组合。

（4）Linux 扩展类 —— 嵌入式 Linux 下进程与线程通用的 IPC：

• POSIX 消息队列、Unix Domain Socket、netlink、eventfd/signalfd、pipe/FIFO、shm/mmap、DBus/Binder 等。

选型时常用的评估维度：

3. 数据传递类机制

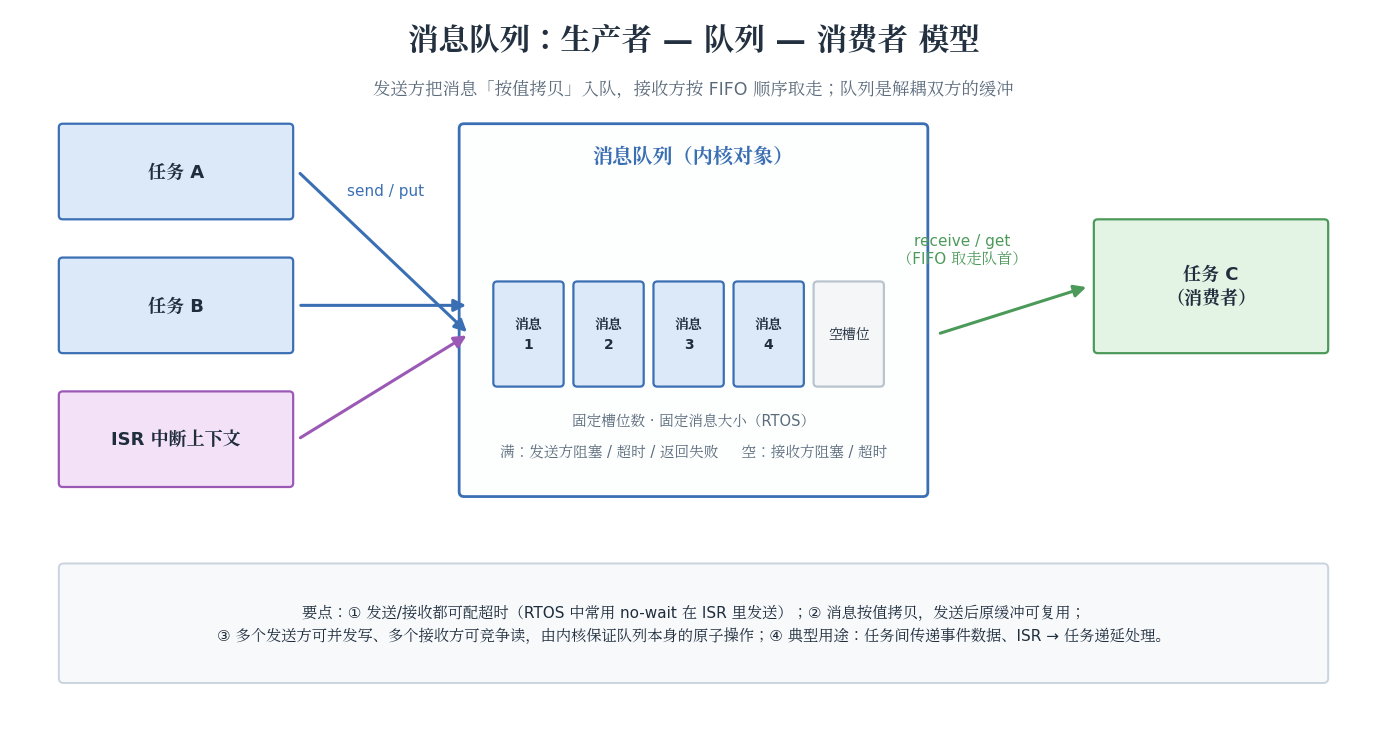

3.1 消息队列（Message Queue）

机制原理

消息队列是最通用的线程间通信机制：发送方把一条消息按值拷贝进内核维护的队列，接收方按 FIFO 顺序取出。RTOS 中的队列通常是固定槽位数 × 固定消息尺寸的环形缓冲（便于确定性内存管理），Linux/POSIX 消息队列同样限定最大消息数和单消息最大长度。

核心行为特征：

• 解耦：发送方与接收方互不知道对方存在，可任意增减生产者/消费者；
• 缓冲：生产消费速率不匹配时由队列吸收抖动；
• 双向阻塞：队列空 → 接收方可阻塞（带超时）；队列满 → 发送方可阻塞（带超时）或返回失败；
• 按值拷贝：消息入队后发送方的缓冲可立即复用，无生命周期管理负担（代价是 memcpy 开销）；
• ISR 可用：中断里可以用 FromISR / no-wait 变体发送消息，是「ISR → 任务递延处理」的标准做法。

各系统接口与实现解析

实现层面的几个重要差异点：

最小示例（RT-Thread 风格，其他系统结构类似）：

static rt_mq_t mq;
struct msg { rt_uint32_t type; rt_uint32_t value; };

void producer(void *p) {
struct msg m = { .type = 1, .value = 100 };
rt_mq_send(mq, &m, sizeof(m)); /* 按值拷贝入队 */
}
void consumer(void *p) {
struct msg m;
if (rt_mq_recv(mq, &m, sizeof(m), RT_WAITING_FOREVER) == RT_EOK)
handle(&m);
}

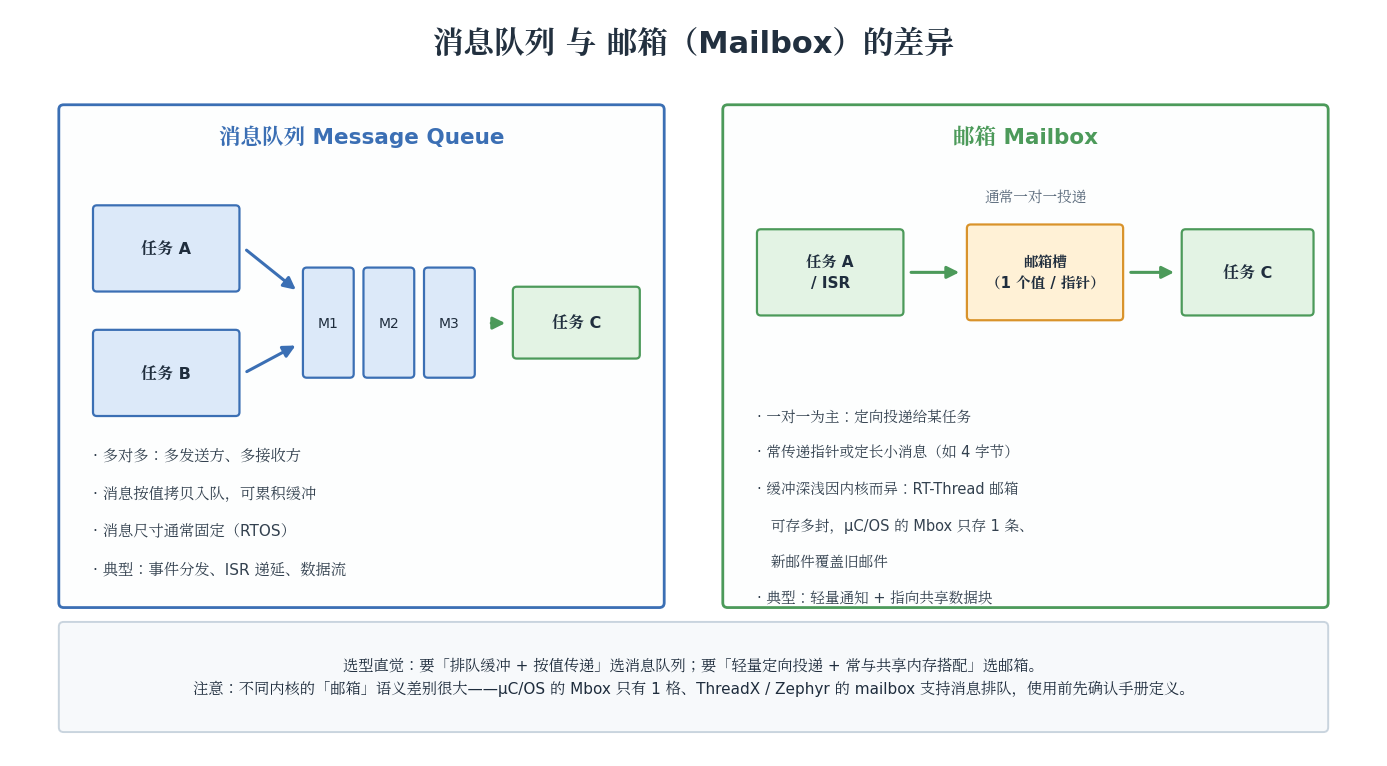

3.2 邮箱（Mailbox）

机制原理

「邮箱」在嵌入式领域的语义因内核差异极大，使用前先查手册定义。大体分为两种形态：

• 单格邮箱：只能存一封邮件（通常一个指针），新邮件覆盖或失败——μC/OS-II 的 Mbox；
• 排队邮箱：可存多封定长邮件，本质是「消息尺寸很小的队列」——RT-Thread 的 mb（邮件固定 4 字节，通常存指针）、Zephyr 的 k_mbox（支持发送方指定接收线程的握手式投递）。

邮箱的典型用法是**「轻量通知 + 指向共享数据块」**：数据本体放在内存池或全局缓冲中，邮箱里只传指针，兼顾零拷贝与线程安全。

各系统接口与实现解析

实现要点：

• μC/OS-II Mbox 的 OSMboxPostOpt(…, OS_POST_OPT_BROADCAST) 是少见的广播能力：一条消息同时唤醒所有等待该邮箱的任务；
• Zephyr k_mbox 是同步式投递：k_mbox_put() 默认阻塞到接收方取走消息（rendezvous 语义），适合「必须确认对方收到」的场景；k_mbox_async_put() 则交给系统工作队列异步投递；
• RT-Thread 邮箱满了，rt_mb_send() 立即返回失败，而 rt_mb_send_wait() 允许发送方限时阻塞——这是它与 μC/OS 单格邮箱「满了只能失败」的关键区别。

3.3 管道与字节流（Pipe / Stream Buffer）

机制原理

消息队列传递的是「有边界的一条条消息」，而管道传递的是无边界的字节流——像文件一样 read/write，读者不感知写入的分包。它天然适合串口收发、日志输出、Shell 数据转发等流式场景。Linux 的管道是进程间 IPC 的元老；RTOS 中则以「流缓冲」形式出现。

各系统接口与实现解析

行为要点：

• 阻塞语义：Linux 管道写满则写者阻塞（或 O_NONBLOCK 返回 EAGAIN），读空则读者阻塞；
• 消息边界：字节流没有边界，要传「包」需自定协议（长度头/分隔符）——FreeRTOS 的 Message Buffer 正是为此把长度头打进流里；
• 触发级别：FreeRTOS Stream Buffer 可设置「缓冲达到 N 字节才唤醒读者」，避免逐字节唤醒的抖动。

3.4 变长缓冲队列与环形缓冲（Ring Buffer）

机制原理

消息队列要求定长消息，但实际业务常要传变长数据（一条 AT 指令、一帧协议）。两条常见路线：

各系统接口与实现解析

「内存池 + 队列传指针」组合是 RTOS 里传递大块/变长数据的经典范式，务必掌握：

发送方：MemPool.alloc() → 填充数据 → Queue.send(指针)
接收方：Queue.recv(指针) → 使用数据 → MemPool.free()

相比按值拷贝省一次 memcpy，但把缓冲区生命周期管理交给了应用：谁释放、泄漏了怎么办、ISR 里能否 alloc，都要设计清楚。

4. 事件通知类机制

4.1 信号量（通知用法）

机制原理

信号量有两个用法：计数资源（竞争保护范畴）和事件通知（本文范畴）。作为通知机制时：

• 二值信号量（Binary Semaphore）= 「事件发生了」的一次性门铃；
• 计数信号量 = 「事件发生了 N 次」的可累积计数（这是它相对事件标志组的核心优势——能计数）。

发送方 give/post，接收方 take/pend（带超时）。它不带任何数据，是成本最低的通信原语，也是 ISR → 任务唤醒的最常用手段。

各系统接口与实现解析

要点：二值信号量会丢事件——连续 give 两次只等效一次（计数值封顶 1）；要计数就用计数信号量。这决定了「每来一次中断都要被处理一次」的场景必须用计数型或队列，不能用二值型。

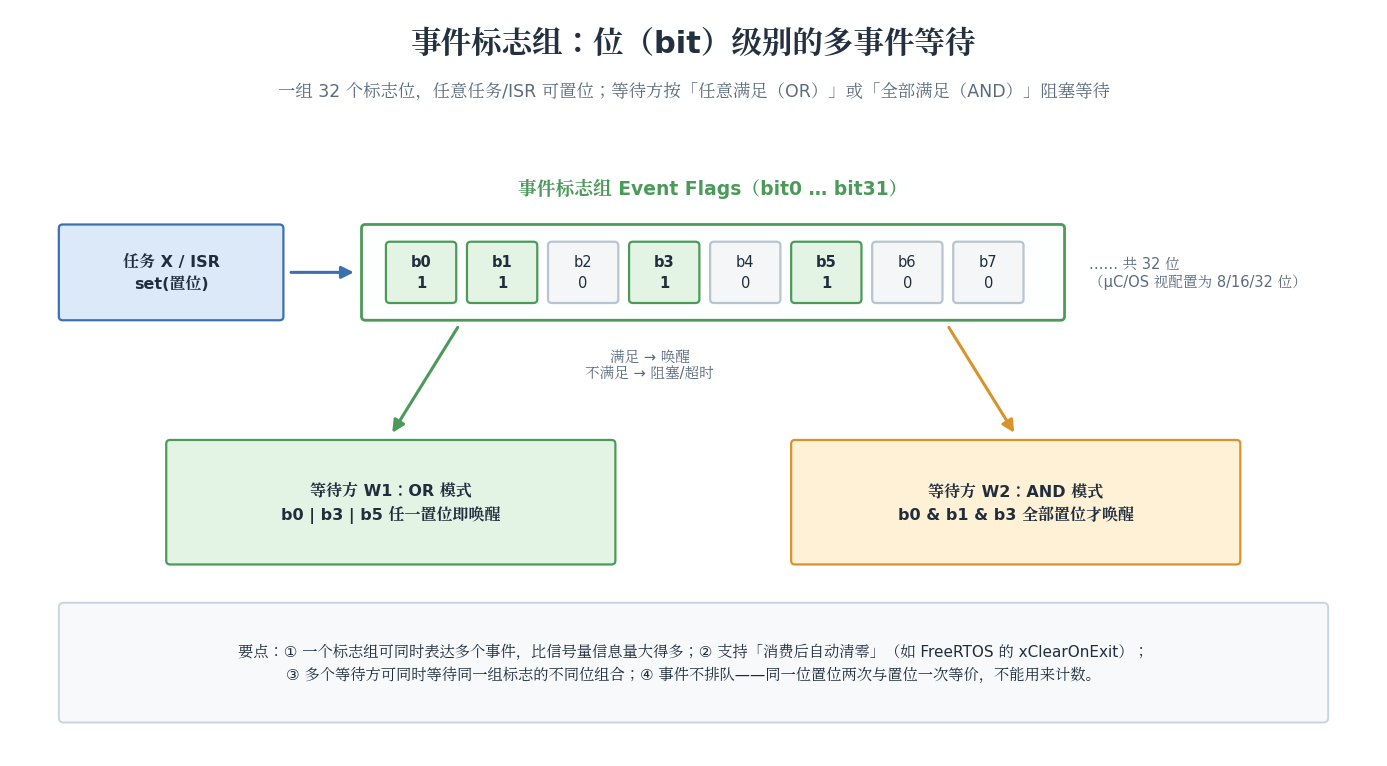

4.2 事件标志组（Event Flags）

机制原理

事件标志组用**一组 bit（通常 32 位）**表达多种事件：任意任务/ISR 把对应位置 1，等待方声明「我关心哪几位、要全部满足（AND）还是任一满足（OR）」，条件不满足则阻塞。它是「多路事件汇聚到一个任务」的标准方案（如通信任务同时等待：收到数据 | 发送完成 | 出错 | 退出请求）。

核心特性：

• 复合等待：AND/OR 两种逻辑，一个任务可同时等待多种事件的任意组合；
• 多等待者：同一标志组可被多个任务以不同位组合同时等待；
• 消费清零：可选「唤醒后自动清除已满足的位」（如 FreeRTOS xClearOnExit、RT-Thread RT_EVENT_FLAG_CLEAR），否则需手动清位，处理不当会反复唤醒；
• 不排队：同一位连续置位两次 = 一次。事件标志不能计数，要计数用信号量/队列。

各系统接口与实现解析

实现注意（FreeRTOS 特例）：xEventGroupSetBitsFromISR() 不是直接在 ISR 里置位，而是投递给守护任务（timer service task）代为置位——因此 ISR 置位到任务被唤醒之间存在一次队列传递延迟，对时延敏感的场合优先用任务通知。

4.3 任务通知与内嵌任务队列

机制原理

队列、事件组都是独立内核对象（要额外 RAM、要创建句柄）。而「任务通知」直接把通信载体嵌进任务控制块（TCB）：每个任务自带一个 32 位通知值和状态，发送方指定目标任务直接改写其通知值并唤醒它。

优势：零额外对象、定向投递、速度最快（FreeRTOS 官方数据：比二值信号量快约 45%、省 RAM）；劣势：只能一对一（通知属于目标任务），且通知值只有一个（32 位可兼作事件位图或计数）。

各系统对应机制

工程经验：ISR → 特定任务 的唤醒链路上，FreeRTOS 任务通知、μC/OS-III 内嵌任务信号量是第一选择；只有在需要多对一汇聚或一对多广播时才退回到信号量/事件组。

4.4 信号与异步回调（Signal）

机制原理

前面所有机制都是同步等待——接收方主动调用等待接口。信号（Signal）则是异步打断：内核（或另一线程）向目标线程投递一个信号，目标线程执行到合适时机时被强制转入信号处理函数。它是 POSIX 的传统机制，在嵌入式 RTOS 中只有部分系统支持。

各系统支持情况

要点：信号处理函数运行在被打断线程的上下文里，可调用函数受严格限制（异步信号安全函数集）；多线程程序更推荐 sigwait / signalfd 把异步信号转成同步事件处理。

5. 资源共享类机制

机制原理

在无 MMU 的 RTOS（FreeRTOS、μC/OS、RT-Thread 非 smart 版、Zephyr 默认、ThreadX、LiteOS-M、AliOS、NuttX flat build）中，所有任务共享同一物理地址空间——任何全局变量、静态缓冲区天然就是「共享内存」，通信可以简单到「写一个全局结构体」。但正因为谁都能碰，必须配合互斥机制防止撕裂访问：

• 互斥锁（FreeRTOS xSemaphoreCreateMutex、RT-Thread rt_mutex_*、Zephyr k_mutex_*、ThreadX tx_mutex_*、μC/OS OSMutex*、LiteOS LOS_Mux*、AliOS krhino_mutex_*）——支持优先级继承；
• 临界区（关中断 taskENTER_CRITICAL / rt_enter_critical / k_sched_lock）——只适合极短操作；
• 读写顺序约定 + 原子变量（无锁场景）。

Linux / RT-Smart / NuttX kernel build 等有 MMU 的环境：线程间仍共享进程地址空间（全局变量直接用）；进程间才需要显式共享内存：

内存池是共享资源类通信的基础设施，常与队列搭配（见 3.4）：RT-Thread rt_mp_create/rt_mp_alloc、ThreadX tx_block_pool_create/tx_block_allocate、Zephyr k_mem_slab_alloc / k_heap_alloc、μC/OS-III OSMemGet/OSMemPut、LiteOS LOS_Membox*、AliOS krhino_mblk_pool_*、FreeRTOS 则以静态分配 + heap_1~5 策略提供。

6. Linux 扩展机制

嵌入式 Linux（网关、IPC 摄像头、座舱域控等场景）下，线程间通信往往与进程间通信共用一套设施，值得单独梳理：

工程经验：Linux 用户态多线程程序中，「自建队列 + pthread_mutex + pthread_cond」 和 「eventfd + 线程安全环形队列」 是线程间通信的两大主流范式；需要跨进程或多路复用时则转向 Unix Socket + epoll。

7. 跨系统接口对比总表

下表汇总十个系统对各通信机制的原生支持情况（● 原生支持 / ◐ 需组合或变体实现 / — 不支持）：

8. ISR（中断上下文）与任务通信的特殊性

ISR 与任务间的通信是最常用也最易踩坑的场景，规则可归纳为四条：

9. 选型建议与典型场景

几条通用原则：

10. 常见误区与注意事项

附录：各系统内核对象命名速查
