第05篇_Server 01｜先跑通最小请求：200 OK 和 pong

适合谁收藏

• 正在实现 PLC 端 HTTP Server 的工程师。
• 正在排查监听、多连接、请求边界或响应发送问题的人。
• 需要建立 Server 真机验收清单的读者。

本篇位置 服务器篇，第 1/7 篇；主系列第 05/28 篇。

现场问题

如果一开始就同时调试多连接、POST、chunked 和 keep-alive，任何失败都可能来自十几个位置。更稳妥的入口，是固定一个端口、一条 GET、一个短 Body 和短连接，把监听、接入、解析、路由、构造、发送和关闭全部走通。

/api/ping 不承担业务含义，它只回答一个问题：这套 PLC HTTP Server 能否完成一笔合法事务。

先给结论

最小 Server 验收不是端口可连接，而是 curl 收到 HTTP/1.1 200 OK、正确的 Content-Length 和 pong，同时 PLC 在线变量显示监听、接入、请求、响应和连接回收依次完成。

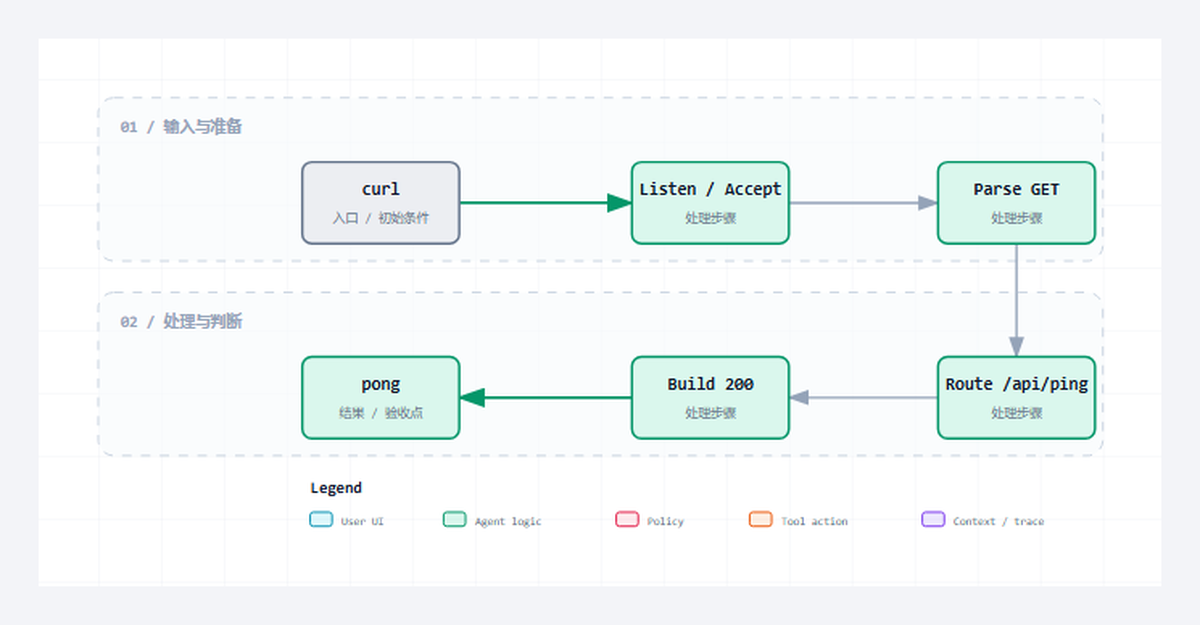

读图重点

这张图只压缩本篇的判断路径。读图时先找“Enable”对应的输入边界，再沿着“首轮采用短连接”检查状态怎样推进，最后用“响应后槽位可回收”确认输出是否已经形成验收证据。

把对象和边界分开

从协议约束到代码职责

协议约束

最小 Server 验收不是端口可连接，而是 curl 收到 HTTP/1.1 200 OK、正确的 Content-Length 和 pong，同时 PLC 在线变量显示监听、接入、请求、响应和连接回收依次完成。 这条结论先限定消息什么时候成立，再限定哪个角色可以消费结果。若绕过协议边界直接驱动业务，半包、超时、重复执行和连接残留就会进入应用层。

工程抽象

最小闭环故意减少变量：不带请求 Body，不复用连接，不依赖 JSON，也不接入真实设备动作。它先证明协议栈的骨架成立，再逐步增加连接槽、消息边界和业务路由。

外部结果与 PLC 证据必须对应同一笔请求。只看 curl 结果无法发现槽位泄漏，只看在线变量也无法证明对端收到了合法响应。

• Enable：工程职责是“启动 Server 并绑定端口”。它不能只停留在命名层面，运行时必须能通过“Listening 与句柄有效”观察到输入、状态或结果；否则这一层即使有代码，也没有形成可验证边界。
• GET /api/ping：工程职责是“最小无 Body 请求”。它不能只停留在命名层面，运行时必须能通过“目标路径解析正确”观察到输入、状态或结果；否则这一层即使有代码，也没有形成可验证边界。
• 200 + pong：工程职责是“最小合法响应”。它不能只停留在命名层面，运行时必须能通过“状态码、长度和 Body 一致”观察到输入、状态或结果；否则这一层即使有代码，也没有形成可验证边界。
• Connection: close：工程职责是“首轮采用短连接”。它不能只停留在命名层面，运行时必须能通过“响应后槽位可回收”观察到输入、状态或结果；否则这一层即使有代码，也没有形成可验证边界。

程序单元

本篇主证据来自 PLC_PRG.st 中以 fbHttpServer( 为定位点的连续源码。这里不是为了展示语法，而是把协议约束落到确定程序单元：输入先进入结构体或缓冲区，状态机只在本周期处理可确认的部分，长度和结束条件决定能否前进，错误码与指标负责把失败原因带出对象边界。这样一来，“先跑通一笔最小事务，再增加复杂度。”可以在代码、在线变量和外部报文之间逐项对照，而不是依赖经验猜测。

本篇核心源码片段

下面两段代码来自同一个真实文件 PLC_PRG.st，以 fbHttpServer( 为中心连续截取，没有改写变量、删除分支或用伪代码替代。第一段用于确认入口与前置条件，第二段用于确认状态、边界和输出。核对时重点看“启动 Server 并绑定端口”怎样进入对象，以及“响应后槽位可回收”怎样证明本次处理已经结束。若两段之间的连续关系无法解释“外部证据与 PLC 在线证据缺一不可。”，就不能把局部代码截图当成实现证据。

片段一：入口、声明与前置条件

fbHttpClient.M_Reset();
GVL_HttpRealTest.bClientSend := FALSE;
GVL_HttpRealTest.bClientAbort := FALSE;
GVL_HttpRealTest.bServerPassLatched := FALSE;
GVL_HttpRealTest.bClientPassLatched := FALSE;
GVL_HttpRealTest.bOverallPassLatched := FALSE;
END_IF

fbHttpServer(
xEnable := GVL_HttpRealTest.bServerEnable,
xReset := GVL_HttpRealTest.bResetResults,
xCloseConnection := GVL_HttpRealTest.bServerCloseConnection,
bEnable := GVL_HttpRealTest.bServerEnable,
sBindIP := GVL_HttpRealTest.sServerBindIP,
uiPort := GVL_HttpRealTest.uiServerPort,
uiResponseStatusCode := GVL_HttpRealTest.uiServerResponseStatusCode,
sResponseBody := GVL_HttpRealTest.sServerResponseBody,
sResponseContentType := GVL_HttpRealTest.sServerResponseContentType,
sAdditionalHeader := GVL_HttpRealTest.sServerAdditionalHeader,
udiNowMs := GVL_HttpRealTest.udiNowMs,
xListening => GVL_HttpRealTest.bServerListening,
xRunning => GVL_HttpRealTest.bServerRunning,
xBusy => GVL_HttpRealTest.bServerBusy,
xError => GVL_HttpRealTest.bServerError,
bListening => GVL_HttpRealTest.bServerListening,
bRunning => GVL_HttpRealTest.bServerRunning,
bBusy => GVL_HttpRealTest.bServerBusy,
bError => GVL_HttpRealTest.bServerError,
diErrorID => GVL_HttpRealTest.diServerErrorID,
sDiagMsg => GVL_HttpRealTest.sServerDiagMsg,
eLastNbsError => GVL_HttpRealTest.eServerLastNbsError,

这一段先回答对象在什么输入和状态下开始工作。阅读时要核对变量的初值、长度上限和启动条件，不能只看某个布尔量是否变成 TRUE。

片段二：状态推进、边界与输出

eState => GVL_HttpRealTest.eServerState,
eLastError => GVL_HttpRealTest.eServerLastError,
stMetrics => stServerMetrics,
uiActiveConnections => GVL_HttpRealTest.uiServerActiveConnections,
uiLastErrorSlot => GVL_HttpRealTest.uiServerLastErrorSlot,
uiLastRequestSlot => GVL_HttpRealTest.uiServerLastRequestSlot,
sRequestTarget => GVL_HttpRealTest.sServerLastTarget,
sRequestBody => GVL_HttpRealTest.sServerLastBody,
sRxMessage => GVL_HttpRealTest.sServerRxMessage,
sTxMessage => GVL_HttpRealTest.sServerTxMessage,
sLastTarget => GVL_HttpRealTest.sServerLastTarget,
sLastBody => GVL_HttpRealTest.sServerLastBody,
hListenHandle => GVL_HttpRealTest.hServerListenHandle,
aConnectionSnapshots => aServerSnapshots
);

fbHttpClient(
xEnable := GVL_HttpRealTest.bClientEnable,
xExecute := GVL_HttpRealTest.bClientSend,
xReset := GVL_HttpRealTest.bResetResults,
xAbort := GVL_HttpRealTest.bClientAbort,
xCloseConnection := GVL_HttpRealTest.bClientCloseConnection,
bEnable := GVL_HttpRealTest.bClientEnable,
bSend := GVL_HttpRealTest.bClientSend,
udiTimeOut := GVL_HttpRealTest.udiClientTimeoutUs,
sURL := GVL_HttpRealTest.sClientURL,
sServerIP := GVL_HttpRealTest.sClientServerIP,
uiPort := GVL_HttpRealTest.uiClientPort,
sHost := GVL_HttpRealTest.sClientHost,
sPath := GVL_HttpRealTest.sClientPath,
eRequestType := GVL_HttpRealTest.eClientMethod,

第二段继续展示同一连续源码范围。把它与第一段合起来，才能判断输入怎样被锁存、状态何时推进、边界何时满足，以及错误出口是否保留了足够诊断信息。

验证路径

场景 1：端口监听

启用 Server 后先不发送请求，只观察 Listening、Running 和监听句柄。三者必须同时成立，通信工具连接目标端口也不能被拒绝。若布尔状态显示运行但句柄无效，应先查 NBS 初始化和端口占用，不能继续把问题归到 HTTP 路由。

场景 2：合法请求

用 curl 发送 GET /api/ping HTTP/1.1，同时记录原始响应和 PLC 在线变量。通过条件不是“浏览器显示了内容”，而是状态行等于 200 OK、Content-Length 等于 4、Body 逐字等于 pong，并且 Server 的请求计数和最近目标同步更新。

场景 3：错误路径

把路径改为 /api/missing。连接仍应正常完成一次 HTTP 事务，但业务结果必须是 404，而不是空响应、TCP 复位或继续返回 pong。这样才能证明路由失败属于应用层结果，不会被错误包装成底层通信故障。

场景 4：连续执行

连续发送 20 次 /api/ping，每次都校验状态码、长度和 Body。结束后活动连接数应回到预期值，请求计数累计增加，连接槽可以再次接入。若前几次正常、随后只能重启 PLC 恢复，优先检查 Close、槽位释放和完成脉冲复位。

常见误判

• 端口能连接就宣布最小 Server 已经跑通。
• 只看 curl 的 Body，不核对状态行、Content-Length 和连接回收。
• 最小验证同时引入 JSON、POST、keep-alive 和真实设备动作，失败后无法分层。

这些误判的共同点，是拿一个局部现象替代完整事务。定位时必须回到本篇的输入、状态、边界和输出四个坐标，并用相同输入完成回归。

这一篇你最该记住

• 先跑通一笔最小事务，再增加复杂度。
• 200、Header、Body 和关闭策略必须一起验证。
• 外部证据与 PLC 在线证据缺一不可。
