十五、Flink 核心原理与架构详解

概述

Apache Flink 是一个开源的分布式流处理框架，被设计用于在有界和无界数据流上进行有状态的计算。与传统的微批处理（Micro-Batch）引擎不同，Flink 从底层就将流处理作为一等公民——批处理仅仅是有界流的特例。这种"流批一体"的设计哲学使 Flink 能够在低延迟、高吞吐和精确一次（Exactly-Once）语义之间取得卓越的平衡。

Flink 的核心能力包括：有状态计算、事件时间处理、轻量级容错、高吞吐低延迟、以及灵活的窗口和状态管理。目前已被阿里巴巴、Uber、Netflix、LinkedIn 等公司在生产环境中大规模使用，是实时计算领域的事实标准。

一、整体架构分层

Flink 的软件架构是一个分层、分布式、主从式的设计，从上到下可以分为四层：

1.1 部署层（Deployment Layer）

Flink 可以运行在多种环境中：

Standalone 模式：Flink 自带资源管理，不依赖外部系统
Flink on YARN：利用 Hadoop YARN 作为资源调度器
Flink on Kubernetes：原生云原生部署，支持弹性伸缩
本地模式：单进程运行，用于开发和调试

1.2 编程接口层（API Layer）

Flink 提供三层 API，抽象程度从高到低：

层级API适用人群特点

最高层	SQL & Table API	数据分析师	声明式，自动优化，流批统一语义
中间层	DataStream API	应用开发者	精细控制流处理逻辑，核心编程模型
最底层	Stateful ProcessFunction	高级开发者	直接操作状态和定时器，最灵活

SQL & Table API 是最常用的接口，支持标准 SQL 语法，Flink 内部将其编译优化为 DataStream 程序执行。DataStream API 提供了 map、filter、keyBy、window、join、process 等丰富的算子，是构建复杂流处理应用的基础。

1.3 运行时层（Runtime Layer）

运行时层是 Flink 的核心引擎，负责作业调度、资源管理和分布式执行。

1.4 存储层（Storage Layer）

包括状态后端（RocksDB/Heap）、Checkpoint 存储（HDFS/S3/OSS）和高可用存储（ZooKeeper/K8s）。

二、核心组件详解

2.1 JobManager（Master 节点）

JobManager 是 Flink 集群的"大脑"，负责整个作业的生命周期管理。其内部包含四个核心子组件：

子组件职责

Dispatcher	接收用户提交的作业，持久化 JobGraph，为每个作业创建独立的 JobMaster
JobMaster	负责单个作业的全生命周期管理，将 JobGraph 展开为 ExecutionGraph 并调度执行
CheckpointCoordinator	周期性触发分布式快照，协调所有 TaskManager 完成 Checkpoint
ResourceManager	管理 TaskManager 及其 Task Slot，与外部资源系统（YARN/K8s）交互申请资源

在高可用（HA）模式下，集群可以部署多个 JobManager，通过 ZooKeeper 或 Kubernetes 进行 Leader 选举，确保只有一个 Active JobManager，其余为 Standby。

2.2 TaskManager（Worker 节点）

TaskManager 是 Flink 的"工人"，所有实际计算在此发生。每个 TaskManager 管理若干 Task Slot（任务槽）：

Task Slot 是资源调度的基本单位，代表 TaskManager 内存的一个固定子集
每个 Slot 运行一个 Task（可包含多个通过算子链融合的 Subtask）
一个 Subtask 是一个算子的一个并行实例

TaskManager 的关键模块：

Operator Chain：将多个算子融合在同一线程中执行，减少序列化/网络开销
Network Stack：基于 Netty + Credit-based 流控，管理 Task 间数据传输
Memory Manager：管理 Managed Memory（用于排序、哈希、状态存储等）
State Backend：存储和管理算子状态

2.3 Client（客户端）

Client 不是运行时的组成部分，它负责：

解析用户代码，构建 StreamGraph
优化为 JobGraph（算子链合并）
通过 HTTP REST 接口提交给 Dispatcher
支持 CLI / REST API / Web UI 三种操作方式

三、作业执行流程

Flink 作业从提交到运行，经历四层图转化：

用户代码
↓
StreamGraph（逻辑拓扑，包含所有算子节点和边）
↓ 算子链合并优化
JobGraph（减少不必要的序列化/反序列化）
↓ 提交到 Dispatcher
ExecutionGraph（物理执行计划，包含并行实例和网络拓扑）
↓ 调度执行
Task 在 TaskManager 的 Slot 中运行

详细流程：

客户端构建 StreamGraph：用户通过 DataStream API 或 SQL 编写作业逻辑，Client 解析算子 DAG，构建纯逻辑的 StreamGraph

优化为 JobGraph：Client 对 StreamGraph 进行算子链（Operator Chain）合并优化，生成可提交的 JobGraph

提交给 Dispatcher：JobGraph + 用户 Jar 包通过 HTTP REST 接口发送至 Dispatcher

创建 JobMaster：Dispatcher 将 JobGraph 持久化到 HA 存储，创建专属 JobMaster

展开为 ExecutionGraph：JobMaster 将 JobGraph 展开为 ExecutionGraph，包含所有并行实例和网络连接

调度执行：JobMaster 向 ResourceManager 申请 Slot 资源，将 Task 调度到 TaskManager 执行

数据流处理：Task 之间通过 Pipeline 数据交换模式进行实时数据传输

状态监控与容错：CheckpointCoordinator 定期触发快照，TaskManager 持续上报心跳

四、核心机制

4.1 算子链（Operator Chain）

Flink 为了优化性能，会将多个满足条件的算子融合为一个 Task，在同一个线程中执行。这称为算子链（Operator Chaining）。

融合条件（必须同时满足）：

算子之间是 One-to-One 连接（如 map → filter → keyBy 中的 map → filter）
算子具有相同的并行度
算子属于相同的 Slot 共享组
没有被用户通过 disableChaining() 显式禁用

好处：避免不必要的序列化/反序列化和网络传输开销，显著降低延迟。

4.2 并行度（Parallelism）

Flink 的每个算子都可以独立设置并行度。一个算子的多个并行实例称为 Subtask（子任务），它们可以运行在不同的 TaskManager 上。

Source（并行度=3）→ Map（并行度=3）→ KeyBy/Window（并行度=2）→ Sink（并行度=1）

Source-0 ──┐
Source-1 ──┼── Map-0 ──┐
Source-2 ──┘ Map-1 ──┼── Window-0 ── Sink-0
Map-2 ──┘ Window-1 ──┘

并行度可以在代码中设置，也可以在全局配置中指定
Flink 2.0 进一步支持了动态并行度调整（Adaptive Scheduler），根据运行时负载自动优化

4.3 数据交换模式

Flink 在 Task 之间采用 Pipeline 数据交换模式：

One-to-One（Forwarding）：数据在上下游 Subtask 之间一一对应传输，保持分区不变
Redistributing（Shuffle）：数据经过重分区后传输，包括：
- Hash 分区（keyBy 后的默认方式）
- Broadcast（广播到所有下游）
- Global（全部发往下游第一个 Subtask）
- Rescale（在局部范围内轮询分发）

Pipeline 交换的核心优势：数据产生后立即推送给下游，实现真正的流式处理，延迟极低。

五、状态管理

状态管理是 Flink 最核心的能力之一，使流式应用能够"记住过去的事件"并影响未来处理。

5.1 状态类型

类型作用域说明典型场景

Keyed State	按 Key 分区	每个 Key 维护独立的状态实例	用户累计消费金额
Operator State	算子级别	整个算子共享一份状态	Kafka Consumer 的 offset

Keyed State 的子类型：

ValueState：存储单个值
ListState：存储一个列表
MapState：存储键值对映射
ReducingState：通过 ReduceFunction 聚合
AggregatingState：通过 AggregateFunction 聚合

5.2 状态后端

后端存储位置适用场景特点

HashMapStateBackend	JVM 堆内存	状态较小、对延迟敏感	访问快，但受内存限制
EmbeddedRocksDBStateBackend（Flink 1.x）	本地磁盘（嵌入式 RocksDB）	状态较大（GB~TB 级）	不受内存限制，但访问有磁盘 I/O 开销

5.3 状态 TTL

可以为状态设置过期时间（Time-To-Live），自动清理不再使用的状态数据，防止状态无限膨胀：

StateTtlConfig ttlConfig = StateTtlConfig
.newBuilder(Time.hours(24))
.setUpdateType(StateTtlConfig.UpdateType.OnCreateAndWrite)
.setStateVisibility(StateTtlConfig.StateVisibility.NeverReturnExpired)
.cleanupInRocksdbCompactFilter(1000)
.build();

六、时间语义与窗口

6.1 三种时间语义

时间类型含义特点

Event Time	事件发生的时间（数据自带）	最精确，能处理乱序数据，依赖 Watermark
Processing Time	数据到达算子时的系统时间	最简单，延迟最低，但结果不确定

6.2 Watermark（水位线）机制

Watermark 是 Flink 处理乱序数据的核心机制，用于衡量事件时间的进展：

数据流： [t=10] [t=12] [t=11] [t=15] [W(t=13)] [t=14] [t=16] [W(t=15)]
↑ ↑
Watermark=13 Watermark=15

Watermark = 当前最大事件时间 – 允许的最大乱序时间
当 Watermark 达到或超过窗口结束时间时，触发窗口计算
晚于 Watermark 的数据被视为迟到数据，可通过侧输出流（Side Output）处理

Watermark 生成策略：

BoundedOutOfOrderness：允许固定时间的乱序（最常用）
Monotonous Timestamps：假设时间戳单调递增（无乱序）
自定义策略：根据业务特点自定义 Watermark 生成逻辑

6.3 窗口类型

窗口类型特点示例

滚动窗口（Tumbling）	固定大小、无重叠	每5分钟统计一次
滑动窗口（Sliding）	固定大小、有重叠	每1分钟统计最近5分钟的数据
会话窗口（Session）	基于活动间隙动态划分	用户无操作超过30分钟则关闭窗口
全局窗口（Global）	默认不触发，需自定义 Trigger	自定义触发逻辑

窗口生命周期：

数据进入 → 分配到窗口 → 触发器（Trigger）决定是否触发计算
→ 窗口函数执行 → 驱逐器（Evictor）可选清理数据 → 输出结果

七、容错机制（Checkpoint）

7.1 Checkpoint 原理

Flink 的容错基于 Chandy-Lamport 分布式快照算法的变体——异步屏障快照（Asynchronous Barrier Snapshotting）。

核心流程：

JobManager 触发 Checkpoint：CheckpointCoordinator 周期性地向所有 Source 算子注入 Barrier（屏障标记）

Barrier 随数据流传递：Barrier 作为数据流中的特殊标记，随数据一起流向下游

算子收到 Barrier 后持久化状态：每个算子收到 Barrier 后，将当前状态快照异步写入后端存储（HDFS/S3）

Barrier 对齐（Exactly-Once 模式）：当算子有多个输入时，需等待所有输入的 Barrier 到达后才执行快照

确认完成：所有算子完成快照后，JobManager 收到确认，该 Checkpoint 完成

7.2 Checkpoint vs Savepoint

特性CheckpointSavepoint

触发方式	自动周期性触发	用户手动触发
用途	故障恢复	作业升级/迁移/版本变更
存储位置	由 Flink 管理	由用户管理（外部存储）
格式	轻量级，优化性能	标准化，支持跨版本兼容
生命周期	旧 Checkpoint 自动清理	永久保留直到手动删除

7.3 非对齐 Checkpoint（Unaligned Checkpoint）

传统对齐 Checkpoint 的问题：当存在**反压（Backpressure）**时，Barrier 在反压节点堆积，导致 Checkpoint 超时。

非对齐 Checkpoint 的解决方案：

Barrier 不再等待所有输入对齐
未对齐的数据也被包含在状态快照中
代价：状态快照更大，但 Checkpoint 时间与反压无关

八、窗口函数与聚合

8.1 增量聚合函数

函数说明

ReduceFunction	每次输入与当前累积值合并，输出新的累积值
AggregateFunction	更灵活的聚合，支持累加器（Accumulator）类型
FoldFunction	类似 ReduceFunction，但输入和累加器类型可以不同（已废弃）

8.2 全量窗口函数

函数说明

ProcessWindowFunction	接收窗口内所有数据，提供全局上下文（窗口起止时间、状态、定时器等）
ApplyWindowFunction	简化版的 ProcessWindowFunction

8.3 组合使用示例

dataStream
.keyBy(event -> event.getUserId())
.window(TumblingEventTimeWindows.of(Time.minutes(5)))
.aggregate(
new CountAgg(), // 增量聚合：快速计算中间结果
new WindowResultFunction() // 全量函数：附加窗口元信息
);

九、Connector 与数据源

Flink 通过 Connector 与外部系统集成：

Connector方向说明

Kafka	Source + Sink	最常用的消息队列 Connector，支持 Exactly-Once
JDBC	Source + Sink	关系型数据库读写
Elasticsearch	Sink	写入 ES 索引
HDFS	Source + Sink	文件系统读写，支持 Parquet/ORC 等格式
Redis	Source + Sink	键值存储交互
CDC（Change Data Capture）	Source	实时捕获数据库变更（MySQL/PostgreSQL/Oracle）
Paimon	Source + Sink	流式湖存储，与 Flink 深度集成

Flink CDC 是一个重要的 Connector，基于 Debezium 实现，支持：

全量 + 增量一体化读取数据库变更
Schema Evolution（DDL 变更自动同步）
多表整库同步
支持写入 Paimon、Iceberg 等湖格式

十、典型应用场景

10.1 实时数仓（Real-time Data Warehouse）

Flink 是实时数仓的核心计算引擎：

实时 ETL：从 Kafka 消费原始数据，清洗转换后写入 DWD 层
实时聚合：在 DWD 层基础上计算 DWS 汇总指标
实时报表：将计算结果写入 Doris/ClickHouse，供 BI 看板查询

10.2 实时风控

实时交易监控：毫秒级检测异常交易模式
反欺诈：基于规则引擎和 CEP（复杂事件处理）实时识别欺诈行为
信用评估：结合用户历史行为和实时交易进行动态评分

10.3 实时监控与告警

系统监控：实时采集和分析系统指标
业务监控：实时监控 GMV、DAU 等核心业务指标
异常检测：基于滑动窗口和 CEP 识别异常模式

10.4 实时推荐

用户行为实时分析：基于用户最近的行为序列更新推荐模型
特征工程：实时计算用户画像特征
A/B 测试：实时分流和效果评估

10.5 数据集成与 CDC

数据库实时同步：通过 Flink CDC 将 MySQL 变更实时同步到数仓
异构系统数据迁移：在不同存储系统之间实时同步数据
Schema Evolution：源表 DDL 变更时自动同步到目标系统

十一、安装部署

11.1 环境要求

组件版本要求

Java	JDK 8 或 JDK 11（Flink 2.0 要求 JDK 11+）
Hadoop	2.x 或 3.x（使用 HDFS 时需要）

11.2 下载与解压

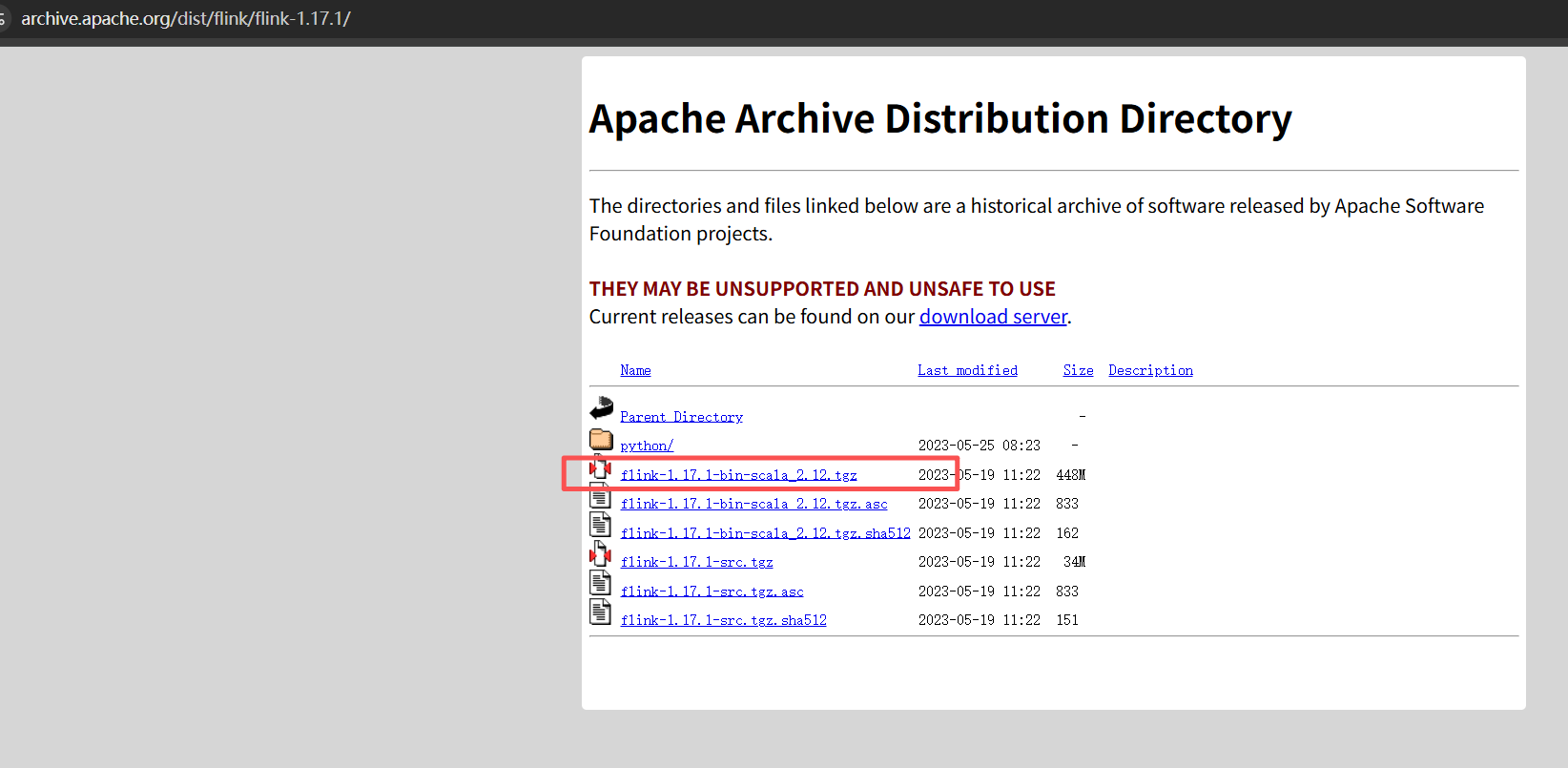

下载地址：https://archive.apache.org/dist/flink/flink-1.17.1/ 在这里插入图片描述

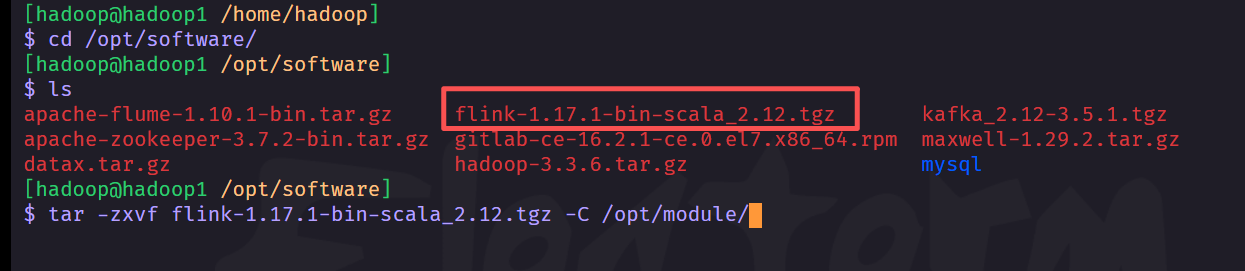

下载完后上传到 hadoop1 的 /opt/software/ 目录下，然后使用 tar 命令解压。在这里插入图片描述

修改配置文件 flink-conf.yaml

cd /opt/module/flink-1.17.1/conf
vim flink-conf.yaml

修改下面的条目

# JobManager节点地址.
jobmanager.rpc.address: hadoop1
jobmanager.bind-host: 0.0.0.0
rest.address: hadoop1
rest.bind-address: 0.0.0.0
# TaskManager节点地址.需要配置为当前机器名
taskmanager.bind-host: 0.0.0.0
taskmanager.host: hadoop1

修改配置文件 workers 为如下内容：

hadoop1
hadoop2
hadoop3

修改配置文件 masters

hadoop1:8081

11.3 分发到其它机器

cd /opt/module/
xsync flink-1.17.1

在其它机器上修改 flink-conf.yaml 文件中的 taskmanager.host 为自己的主机名：hadoop2、hadoop3

11.4 启动集群

在 hadoop1 上执行命令 Flink 集群

cd /opt/module/flink-1.17.1
bin/start-cluster.sh

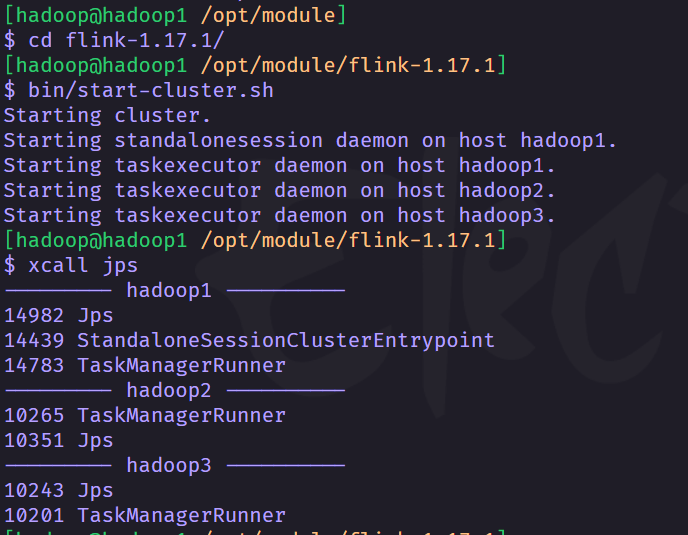

在这里插入图片描述

11.5 访问 Web UI

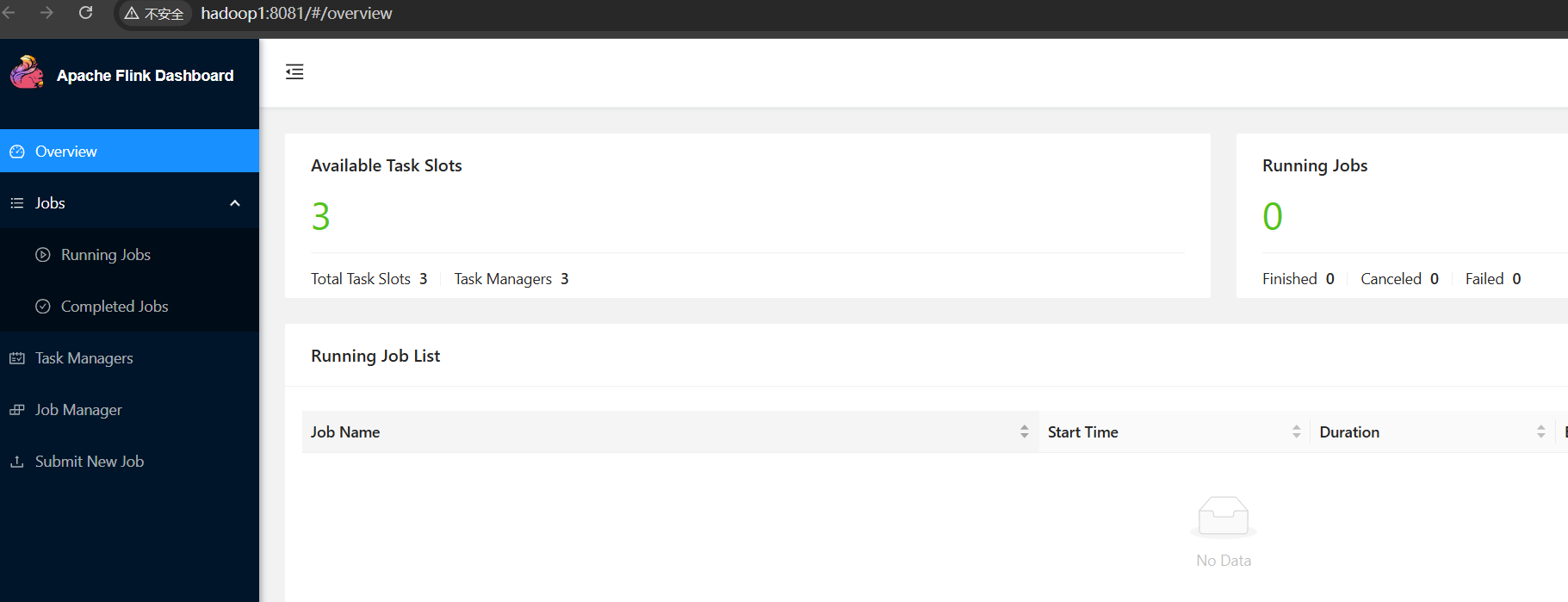

启动成功后，可以访问 http://hadoop1:8081 对flink集群和任务进行监控管理
