观前提醒：

在这篇博客当中 Java网络初识（3）：协议分层（TCP/IP五层模型），我讲解了 TCP/IP五层模型，认识了网络的协议栈。 如果你没有看过，或者对 TCP/IP五层模型 没有概念的，推荐看完这篇博客再回来看这篇。

TCP/IP五层模型分为这五个层：

这五层，每个层，都有自己的作用，有关键的协议。 其实，学习网络的过程中，绝大部分时间，都是在研究协议，这些协议的理解，是我们以后写网络代码的基础。

下述，我会讲到 数据包，数据报，这两个东西，在这篇博客当中，你可以理解为，是一个东西，至于为什么，你可以看我这篇博客： Java网络初识（4）：网络数据通信的基本流程 – 封装 1.4 标题中，有个补充： 关于网络传输的基本数据单位内容的介绍。

这篇博客，是从这篇博客中分离出来的： 网络原理（19）：网络层 – IP协议的报文格式 & IP协议的主要工作 如果你是第一次点击进来的，推荐你先看完这篇博客。

我们这篇博客，会介绍 NAT机制 的工作原理，以及解决 IP数量问题 的终极方案，IPv6 协议。

1. NAT机制简介

IP分类

NAT机制，会把所有的 IP 分为两个大类：

下面我介绍的时候，统一为：外网（公网），内网（私网）

那么，什么样的IP算作外网？什么样的IP算作内网？ 规则是这样的： 内网IP，有这三种：

’ * ’ 表示任意数字。 只要你的IP地址，前缀是这些的，都算作是 内网IP。

剩下的 IP，就都是 外网IP 了。 例如： 我的这个 IP地址，前缀是 192.168 ，我的这个IP地址就是一个 内网IP。

以上，我们可以从键盘输入 Win+R，输入 cmd。 我们可以通过这么一个命令：ipconfig 就可以查看你当前电脑的IP信息了。

外网 & 内网 要求

NAT机制中，对公网 和 私网 的要求是这样的： 外网IP，必须是唯一的。 内网IP，在 不同的局域网中，可以重复

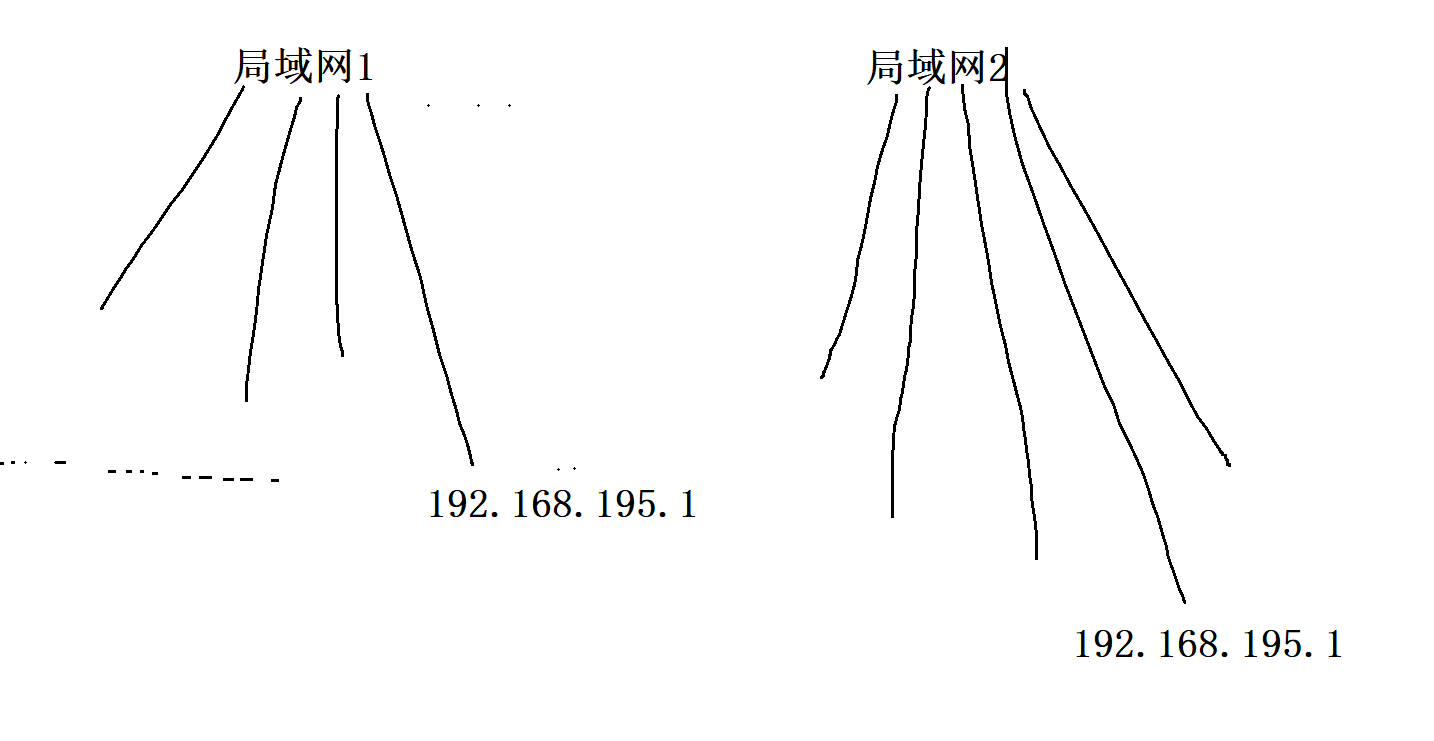

比如我这台主机上的 IP地址，是 192.168.195.1，是在我们学校的局域网上的（假设为 局域网1）。 如果你是处于另外一个局域网中（假设为局域网2），局域网2，也会有一个 IP地址 为 192.168.195.1 的上网设备。

NAT机制的原理

NAT机制，就可以用一个 外网IP 对应到一系列的内网设备的IP。

一个设备，有一个独立的局域网 IP。 这个独立的局域网IP，在 不同的局域网中，可以重复。

多个设备，共用一个 外网IP。 这个外网IP，一个局域网中，只有一个，不同的局域网，都是不同的 外网IP，不可以重复。

一个 外网IP 对应到一系列的内网设备的IP，这就是为什么，NAT机制，能够解决 IP地址 数量不够的原因。

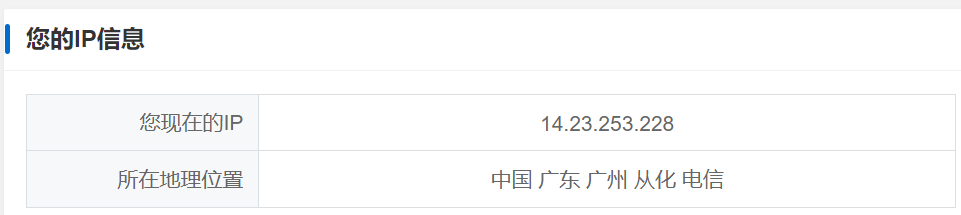

那么，我们上面可以看到我主机上的 内网IP，如何查看 外网IP？ 我们可以直接浏览器输入：https://ip.cn/ 这张图片中的 14.23.253.228，就是我这个局域网（学校的校园网）的外网IP。 注意：这个 外网IP，不是我一个人用，而是我这个学校的学生都在用这个 IP。 因为，校园网，就是一个巨大的 局域网。

2. NAT机制的工作方式

那么，在NAT机制的背景下，网络通信是如何进行的？ 我们分为以下五种情况：

接下来，我们对这五种情况，分别进行讨论：

2.1 同一个局域网下，设备A 访问 设备B

在同一个局域网下，IP本身不允许重复，自然不会收到任何影响，NAT是不起作用的。

同一个局域网下，设备A 访问 设备B，两台网络设备是可以进行网络通信的。

2.2 外网设备A 访问 外网设备B

外网设备A 和 外网设备B，两个设备处于不同的局域网中。 不同的局域网中，外网IP，是不同的，通信不会收到影响，NAT不起作用。

外网设备A 访问 外网设备B，不同外网的设备是可以进行网络通信的。

2.3 不同的局域网，设备A 访问 设备B（不允许）

不同的局域网，设备A 访问 设备B，是不允许（❌）的！！！ NAT机制，禁止这样的访问方式。

原因： NAT机制，可以允许不同的局域网中，重复使用一个 内网IP。

不同的局域网，设备A 访问 设备B。 假如：设备A的IP为：192.168.21.3 设备B的IP为：192.168.22.31 设备A 访问 设备B，本质上，是 192.168.21.3（设备A的IP） 访问 192.168.22.31（设备B的IP）

但是，192.168.22.31（设备B的IP），它一定是 设备B的IP 吗？ 设备B，处于局域网1当中。 局域网2当中，设备C的IP地址，可不可以是 192.168.22.31？ 局域网3当中，设备D的IP地址，可不可以是 192.168.22.31？ 答：当然可以，NAT机制，可以允许不同的局域网中，重复使用一个 内网IP。

所以，不同的局域网，192.168.21.3（设备A的IP） 访问 192.168.22.31，192.168.22.31所指向的设备，是有多个不同的设备的，这些设备处于不同局域网中，拥有相同的 IP地址(192.168.22.31)。 此时，设备A 就会懵了，我访问 IP地址为 192.168.22.31 的设备，到底应该访问哪个设备？

所以，不同的局域网，设备A 访问 设备B，会造成混乱，是不允许（❌）的！！！

虽然这个限制，看起来挺不好的，但是，他是利大于弊的。 起始是对你的电脑进行了保护，黑客无法根据你当前的 内网IP，精准访问到你的电脑。

生活中的例子： 如果你电脑的IP，是在 外网IP 上的。 相当于你家的房门开在大街上。

如果你电脑的IP，是在 内网IP 上的。 相当于你的房门外，还有个小区的院子，还有个楼下的门禁。 小区的门禁，楼下的门禁，就已经把很多不速之客挡住了。

2.4 局域网设备A 访问 外网设备B

这种网络通信方式，就是 NAT机制，最核心的工作方式。

NAT机制，叫做：网络地址映射 它的这个机制，就体现在这种网络通信方式。

单一设备发送 IP数据包

我们用画图，来给大家解释是怎么回事：

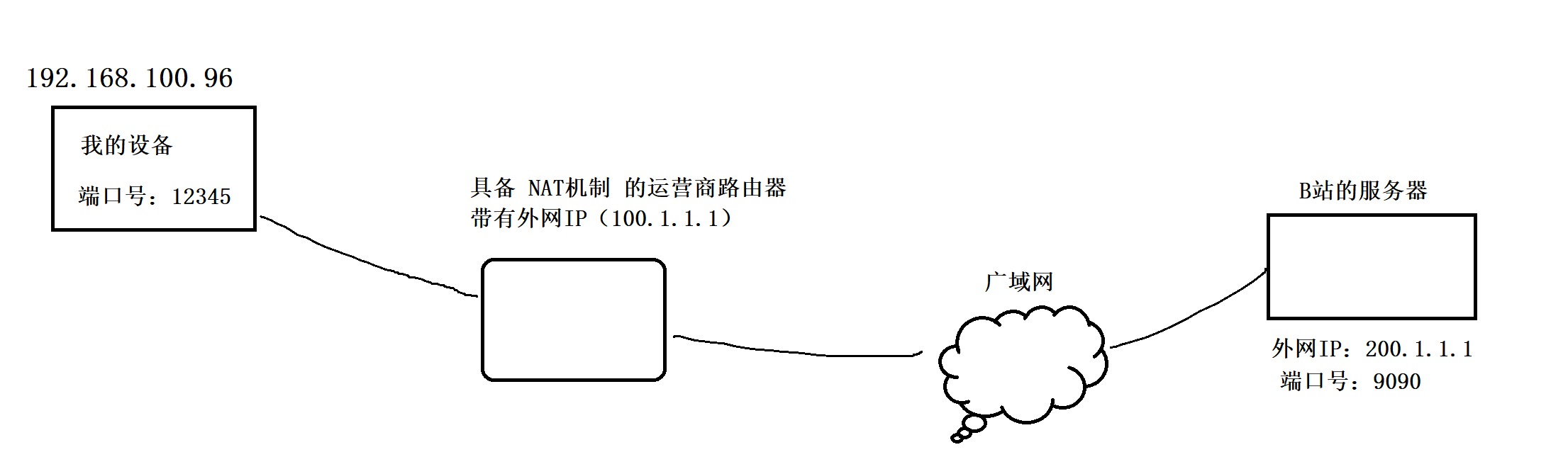

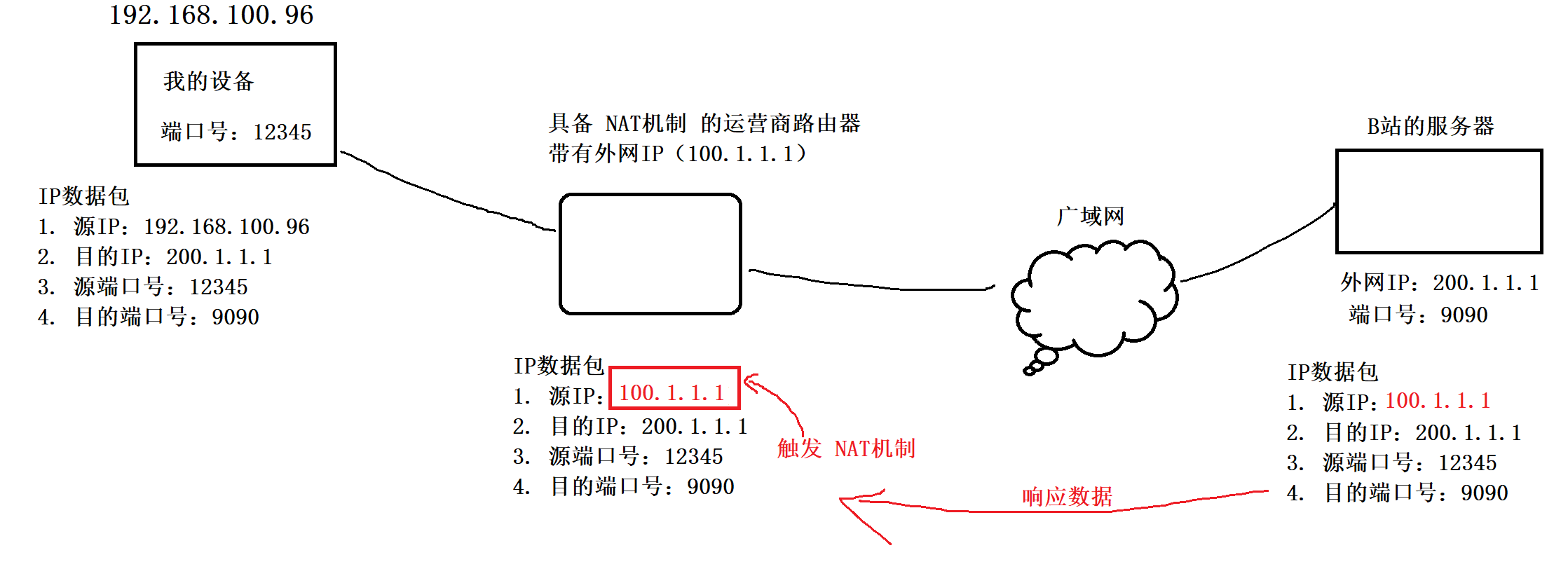

上面这张图片，是我的设备，要访问 B站 的服务器的流程图。

我们说，一次网络通信，要包含五元组：源IP，目的IP，源端口号，目的端口号，协议类型。

假如，我现在要发送一个 IP数据包 给B站的服务器。 IP数据包，就会包含这四个关键信息：

需要注意的是：源端口号，是操作系统自动分配的一个空闲端口号。

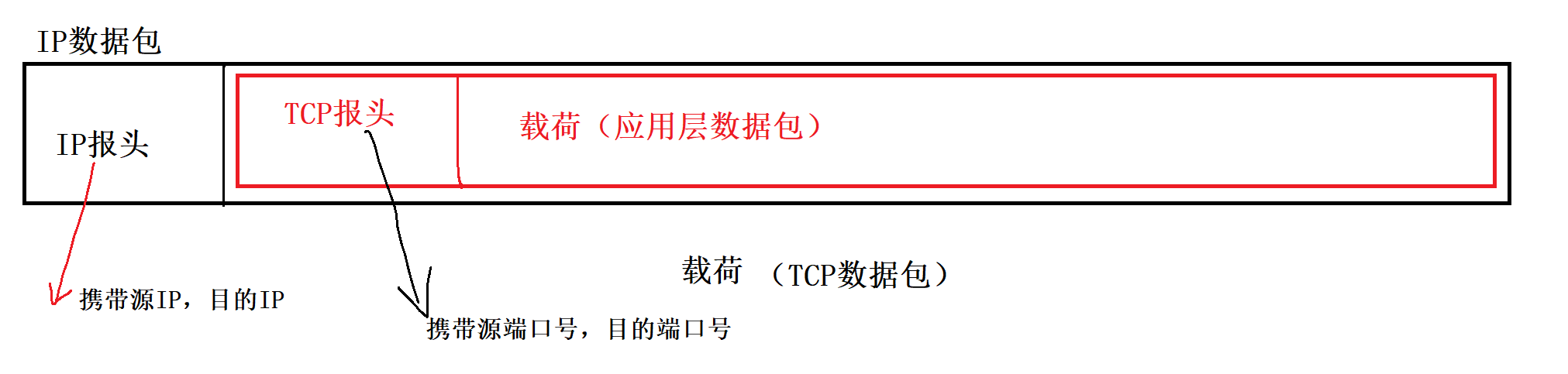

这四个信息，是 IP报头，TCP报头中携带的。 TCP报头，包含在 TCP数据包中，TCP数据包，就是 IP数据包的载荷。 IP数据包 = IP报头 + 载荷（TCP数据包）

我发送之后，这个IP数据包，就会路过 具备 NAT机制 的运营商路由器，就会触发 NAT机制（网络地址映射）。

之后，运营商的路由器，就会把这个 IP数据包，发送给 B站 的服务器。

以上，就是我们的一个 网络地址映射 的一个工作过程。

多台设备发送 IP数据包

真实网络世界中，并不只有一台设备，访问 B站 的服务器。

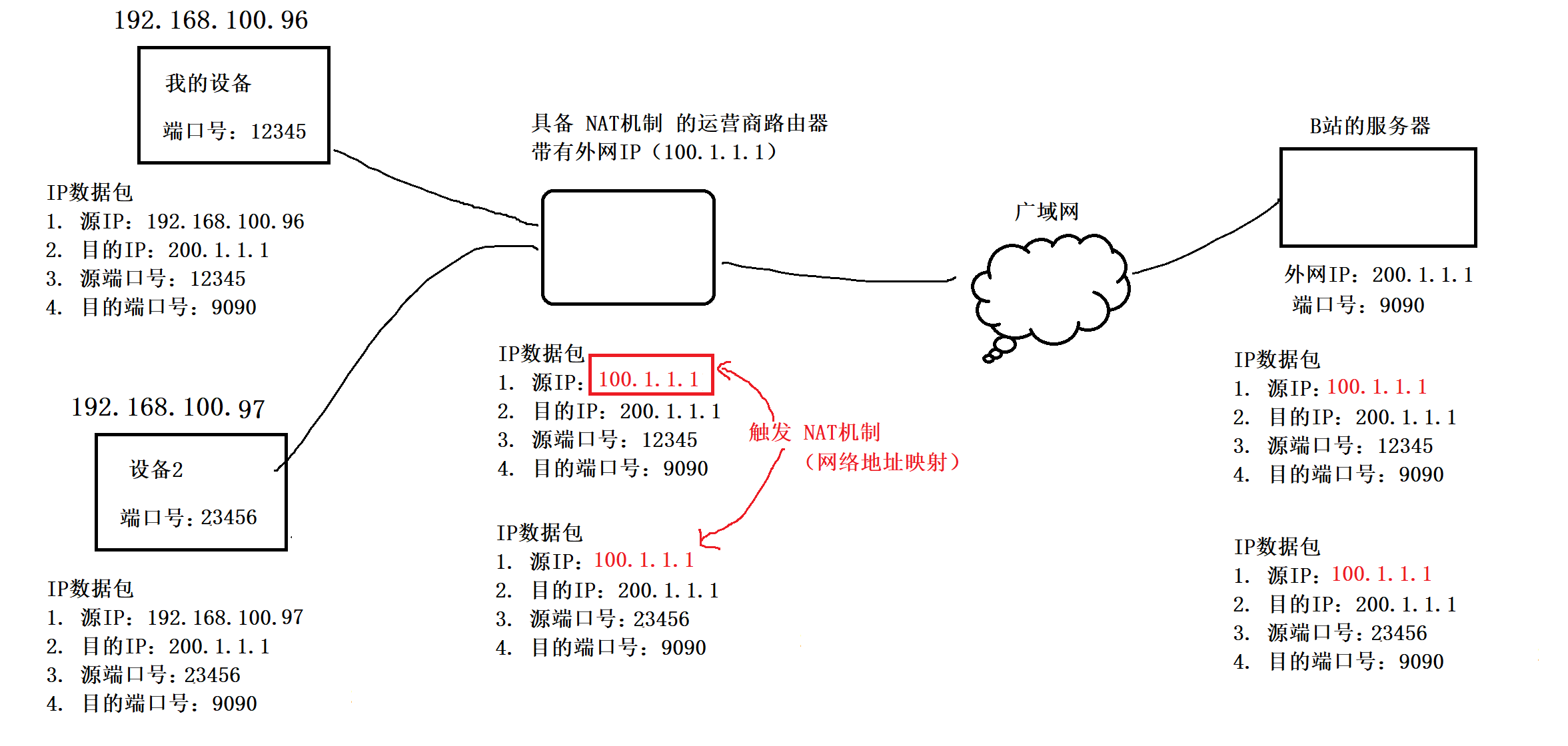

如果是多台设备呢？ 上述这个过程，是局域网中的若干个设备，共用一个 外网IP 现实中，一个外网IP，背后可能代表着几千个，上万个局域网设备。

这里有几个问题：

区分不同设备

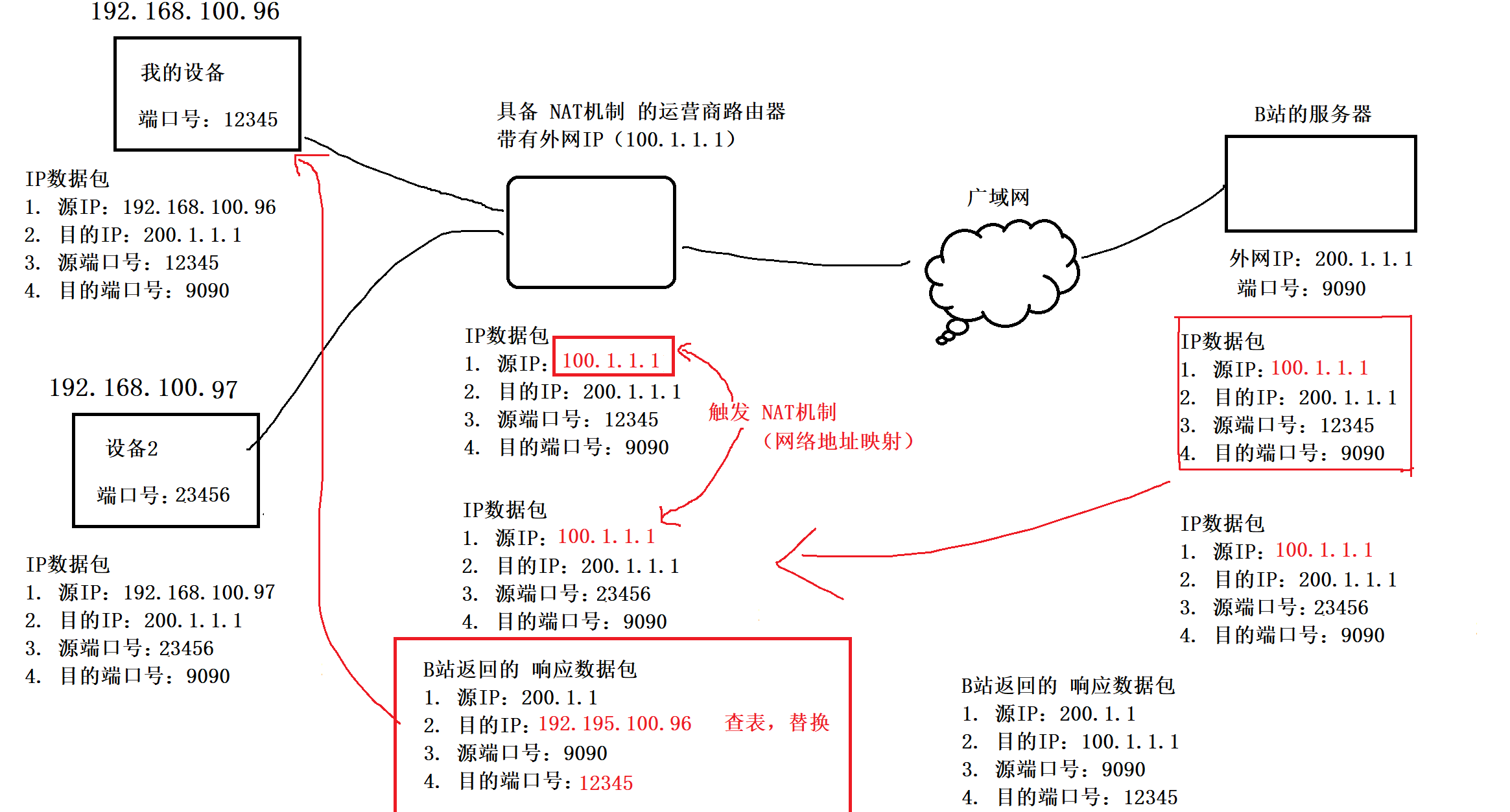

以我的设备发送的 IP数据包为例： B站，返回的 响应数据包，也是会包含四个关键信息的：

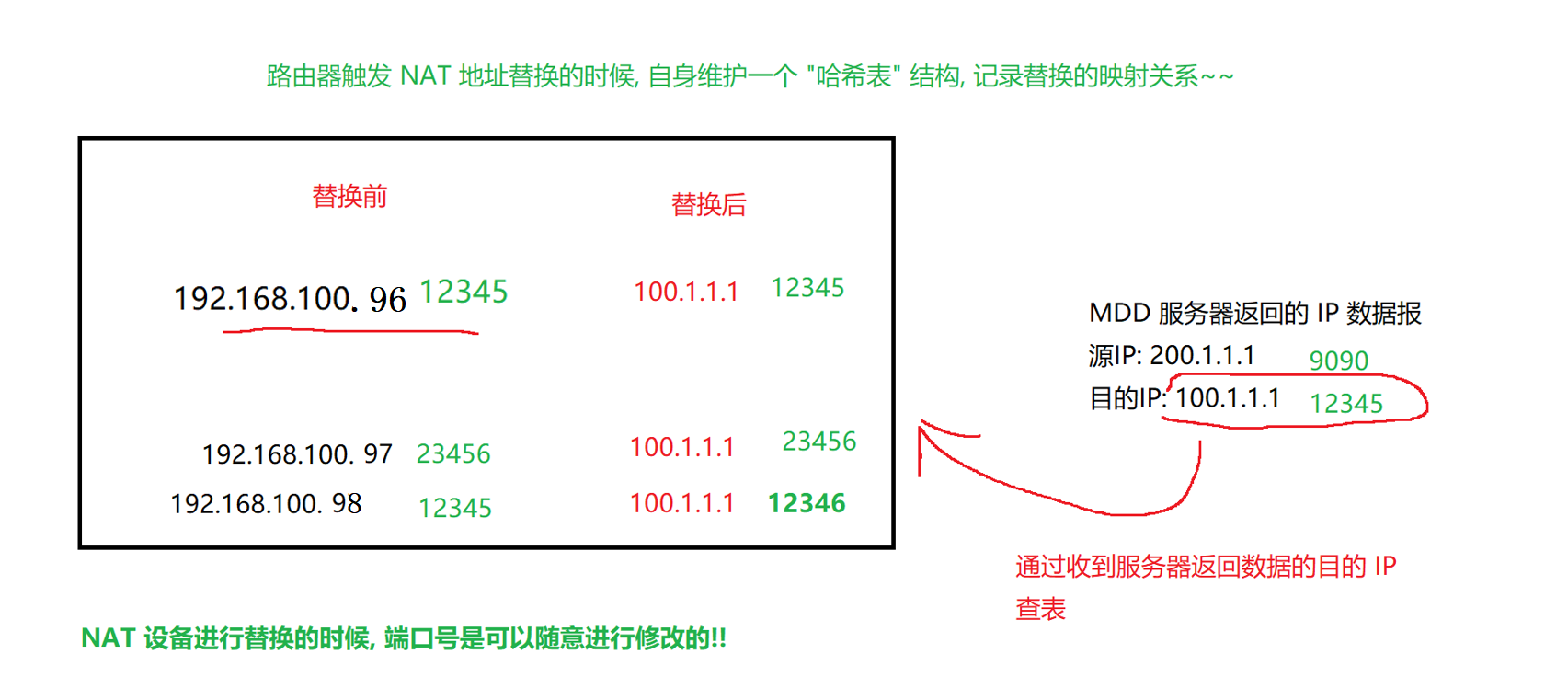

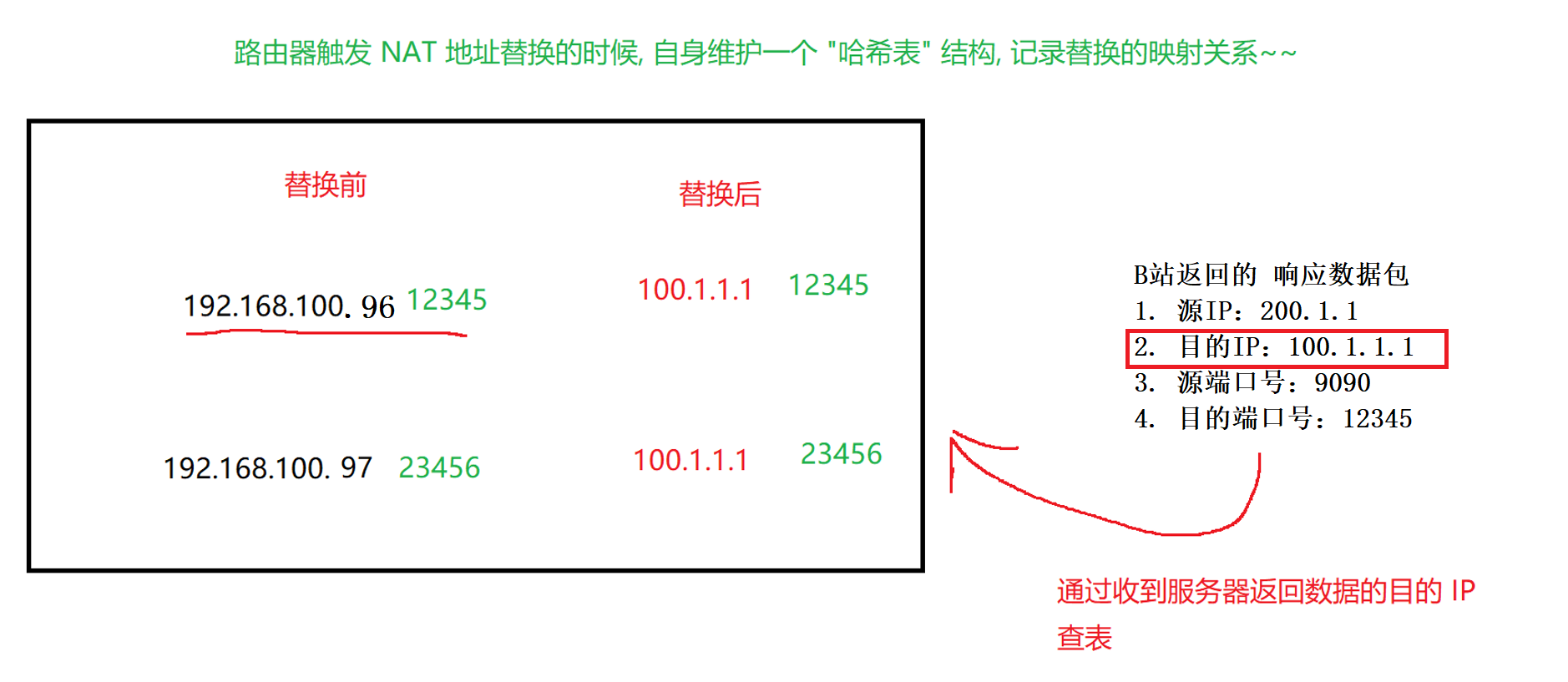

当我们发送 IP数据包，**路由器触发 NAT机制（网络地址映射）**的时候，自身会维护一个 表，这个表，就记录了替换之前和之后的映射关系：

B站 返回的响应数据包，到达 外网IP的运营商服务器之后，通过 B站 返回的响应数据包中的 目的IP，目的端口号，进行查表，就可以知道，我这个 响应数据包，应该返回给谁了。

以我的设备发送的 IP数据包为例，查表之后，就知道了 IP数据包替换前的信息： 源IP：192.195.100.96 源端口号：12345

此时，就可以将两个信息，替换掉响应数据包的 目的IP和目的端口号：

这样，就可以将 响应数据包，精准返回给不同的局域网设备了。

空闲端口重复：

此时，还有一个问题： 如果两台电脑刚开始分配的空闲端口是一样的怎么办？ 答：NAT 设备，进行替换的时候，端口号是可以随意进行修改的

比如这个，12345端口号，是重复的，会修改为 12346。

当B站服务器返回的响应数据包中： 目的端口号为：12346 目的IP：1001.1.1 会根据这两个信息进行查表：根据 100.1.1.1和12346 找到 192.195.100.98和12345 。

匹配信息之后，就可以将两个信息，替换掉响应数据包的 目的IP和目的端口号：

根据目的IP，返回给当前局域网中， IP地址为 192.195.100.98 的设备。

而且，本身这个事件，是一个非常很小概率的事件。

总结

我们总结一下思路：

2.5 外网设备A 访问 局域网设备 B（不允许）

根据 2.4 标题中的介绍，我们就可以知道，这样的通信方式，是不允许的。

原因就是：客户端不主动发送请求，服务器是无法根据请求，做出响应的。

举一个生活中的例子：不请自来 你家里因为喜事，摆酒席，但是，有一个人，你没有邀请，他却直接进来就坐下了，你也不认识他，他准备蹭吃蹭喝，你是拒绝，还是同意？ 答：那肯定是拒绝啦。 我都没邀请你，甚至不认识你，怎么可能让你进来吃饭呢？

当然，这种通信方式，也不是真的完全不能够通信。 可以利用一些手段，例如：内网穿透，VPN（虚拟的局域网）

至于怎么实现，我这里就不讲了，有兴趣的，可以去 B站 搜索相关视频进行观看。

总结

上面介绍的，虽然面试，一般是不考的，但是，这个过程，是作为一个程序员应该知道的常识。

也许，你现在学习这个，不一定会用得到，但是，当你在搭建环境，或者某些测试会用的到。

2. IPv6 简介

IPv4，是使用 4 个字节作为 IP 地址。 IPv6，是使用 16 个字节作为 IP地址。

IPv4，最多能表示的 IP数量 为：2 ^(4*8) – 1 = 2 ³² – 1，也就是 42亿9千多万。 一个字节，8个 bit位，4个字节，有 32个bit位。

IPv6，使用 16个字节，是 4个字节的4倍，最多能表示的IP数量是 42亿9千多万 * 4？ 答：不是，它不是这么算的

IPv6，最多能表示的 IP数量 为：2^(16*8) – 1 = 2¹²⁸ – 1，这个算出来的结果，非常非常大。 大到什么情况？ 哪怕把整个地球，每一粒沙子，都分配一个 IPv6 地址，都是绰绰有余的。

虽然，它能够表示的 IP数量 这么多，但是，目前的现状是：全世界，IPv6 的普及程度，非常非常低。 中国，是 IPv6 普及程度最高的国家，没有之一。

那有人就会问了，为什么普及率这么低？ 答：IPv4 和 IPv6 ，是相互不兼容的。 如果要升级 IPv6，就需要更换 路由器，更换路由器，就得花钱。

并且，升级 IPv6，不能提高上网速度，不能提升任何的上网体验，花了这么多钱，却不能提升任何的上网体验，属于是费力不讨好啊。

那为什么中国的 IPv6 的普及程度还这么高，大力发展 IPv6？ 答：这是国家战略，是为了保证我国网络安全，网络自主权。

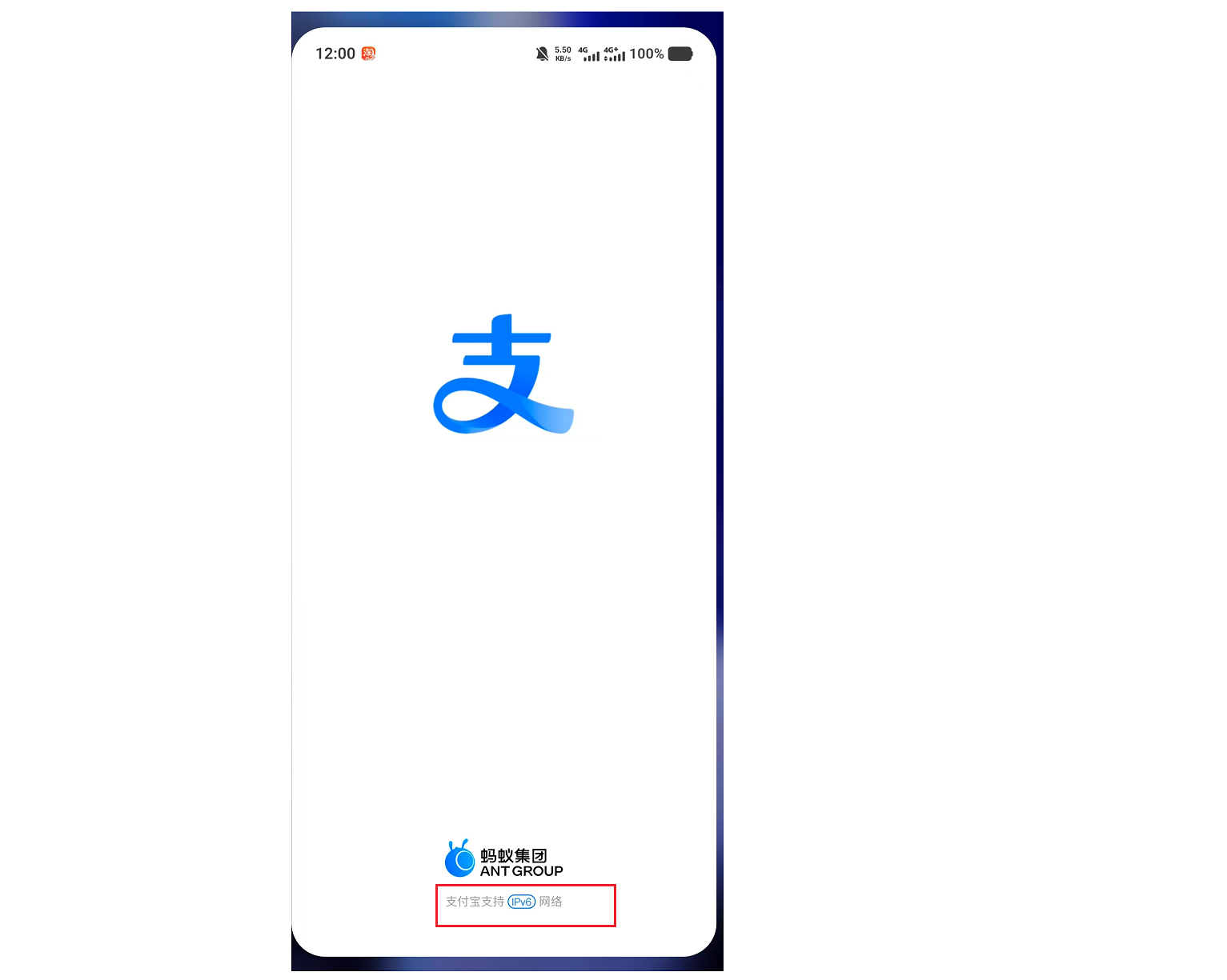

我们现在的大多数应用，都是支持 IPv6 通信的。 例如：手机淘宝，京东APP，支付宝APP…… 下面都是有行字，说：XXX支持 IPv6 网络

至于为什么，更详细的，你去看看这个视频： 电子监听、全国断网，棱镜门背后，中国如何从末路狂奔到世界之巅 这个视频，强烈建议大家观看。

3. 总结：

这篇博客，我们主要介绍了 ：

这些内容，虽然面试中，不会考，但是，这些知识，和我们的网络生活，是息息相关的。 把这些知识，当作常识一样，去了解一下，也是很有必要的。

以前，我们只能通过书本去了解网络知识，现在，视频成为了最主流的信息传播方式，我们也要充分利用时代赐予的条件，多了解更多的知识。

最后，如果这篇博客能帮到你的，请你点点赞，有写错了，写的不好的，欢迎评论指出，谢谢！
