数据通信09-vlan及工作原理

一 什么是vlan

• 在典型交换网络中，当某台主机发送一个广播帧或未知单播帧时，该数据帧会被泛洪，甚至传递到整个广播域。
• 广播域越大，产生的网络安全问题、垃圾流量问题，就越严重。

广播域：

如图是一个典型的交换网络，网络中只有终端计算机和交换机。在这样的网络中，如果某一台计算机发送了一个广播帧，由于交换机对广播帧执行泛洪操作，结果所有其他的计算机都会收到这个广播帧。

把广播帧所能到达的整个访问范围称为二层广播域，简称广播域 (Broadcast Domain)。显然，一个交换网络其实就是一个广播域。

网络安全问题和垃圾流量问题：

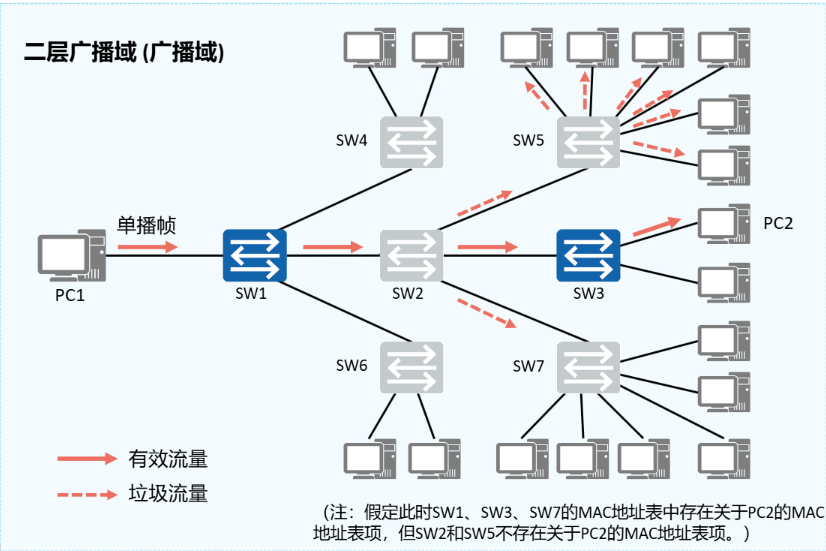

如图：如果PC1向PC2发送了一个单播帧。此时SW1、SW3、SW7的MAC地址表中存在关于PC2的MAC地址表项，但SW2和SW5不存在关于PC2的MAC地址表项。那么，SW1和SW3将对该单播帧执行点对点的转发操作，SW7将对该单播帧执行丢弃操作，SW2和SW5将对该单播帧执行泛洪操作。最后的结果是，PC2虽然收到了该单播帧，但网络中的很多其他非目的主机，同样收到了不该接收的数据帧。

显然，广播域越大，网络安全问题和垃圾流量问题就越严重。

虚拟局域网 (VLAN, Virtual LAN)

• 虚拟局域网VLAN可以隔离广播域。
• 特点：
• 不受地域限制。
• 同一VLAN内的设备才能直接进行二层通信。

为了解决广播域带来的问题，人们引入了VLAN (Virtual Local Area Network)，即虚拟局域网技术：

通过在交换机上部署VLAN，可以将一个规模较大的广播域在逻辑上划分成若干个不同的、规模较小的广播域，由此可以有效地提升网络的安全性，同时减少垃圾流量，节约网络资源。

VLAN的特点：

一个VLAN就是一个广播域，所以在同一个VLAN内部，计算机可以直接进行二层通信；而不同VLAN内的计算机，无法直接进行二层通信，只能进行三层通信来传递信息，即广播报文被限制在一个VLAN内。

VLAN的划分不受地域的限制。

VLAN的好处：

• 灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。

增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。

提高了网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。

注：二层，即数据链路层。

二 vlan的基本原理

如何实现VLAN

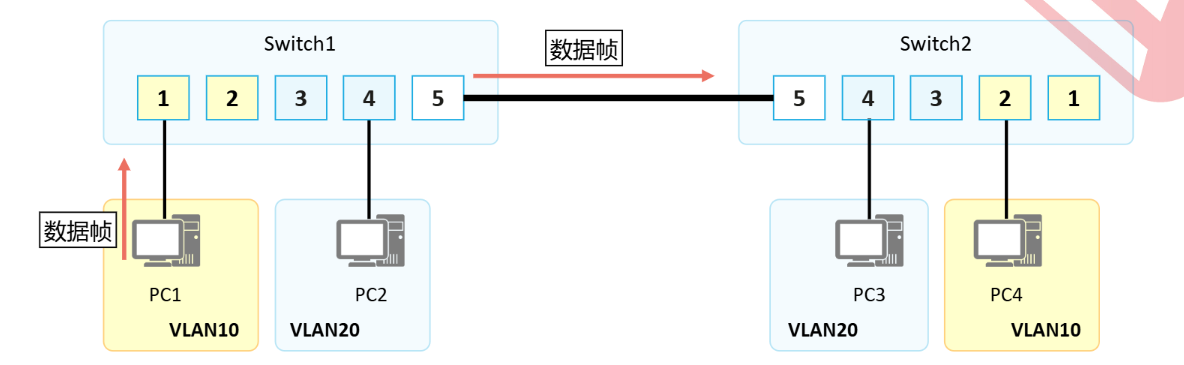

• Switch1与Switch2同属一个企业，该企业统一规划了网络中的VLAN。其中VLAN10用于A部门，VLAN20用于B部门。A、B部门的员工在Switch1和Switch2上都有接入。
• PC1发出的数据经过Switch1和Switch2之间的链路到达了Switch2。如果不加处理，后者无法判断该数据所属的VLAN，也不知道应该将这个数据输出到本地哪个VLAN中。

VLAN标签 (VLAN Tag)

• 要使交换机能够分辨不同VLAN的报文，需要在报文中添加标识VLAN信息的字段。
• IEEE 802.1Q协议规定，在以太网数据帧中加入4个字节的VLAN标签，又称VLAN Tag，简称Tag。

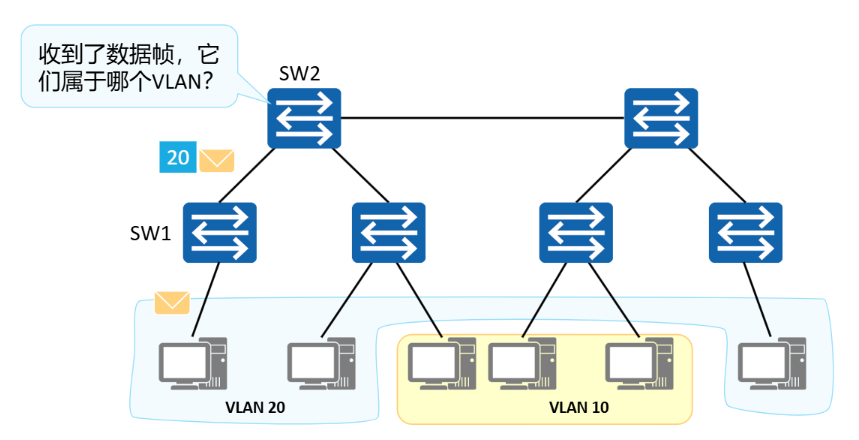

如图所示，SW1识别出某个帧是属于哪个VLAN后，会在这个帧的特定位置上添加一个标签。这个标签明确地标明了这个帧是属于哪个VLAN的。其他交换机（如SW2）收到这个带标签的数据帧后，就能轻而易举地直接根据标签信息识别出这个帧属于哪个VLAN。

IEEE 802.1Q定义了这种带标签的数据帧的格式。满足这种格式的数据帧称为IEEE 802.1Q数据帧，也称VLAN数据帧。

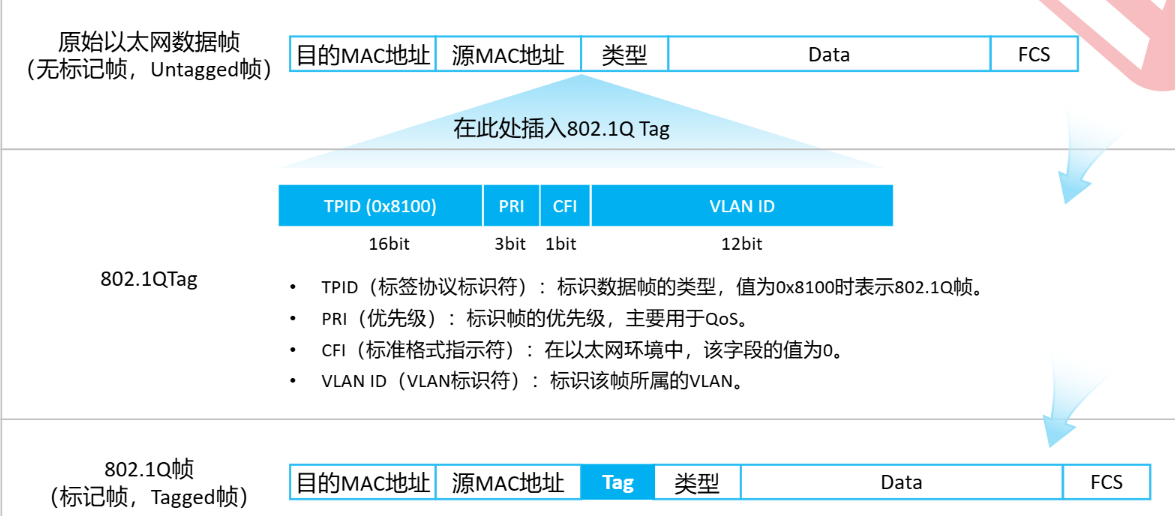

vlan数据帧

在一个VLAN交换网络中，以太网帧主要有以下两种形式：

有标记帧（Tagged帧）：IEEE 802.1Q协议规定，在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签（又称VLAN Tag，简称Tag）的数据帧。

无标记帧（Untagged帧）：原始的、未加入4字节VLAN标签的数据帧。

VLAN数据帧中的主要字段：

TPID：2字节，Tag Protocol Identifier（标签协议标识符），表示数据帧类型。

取值为0x8100时表示IEEE 802.1Q的VLAN数据帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。

各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时，为了能够识别这样的报文，实现互通，必须在本设备上修改TPID值，确保和邻居设备的TPID值配置一致。

PRI：3 bit，Priority，表示数据帧的优先级，用于QoS。

取值范围为0～7，值越大优先级越高。当网络阻塞时，交换机优先发送优先级高的数据帧。

CFI：1 bit，Canonical Format Indicator（标准格式指示位），表示MAC地址在不同的传输介质中是否以标准格式进行封装，用于兼容以太网和令牌环网

CFI取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装。

在以太网中，CFI的值为0。

VID：12 bit，VLAN ID，表示该数据帧所属VLAN的编号。

VLAN ID取值范围是0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094。

交换机利用VLAN标签中的VID来识别数据帧所属的VLAN，广播帧只在同一VLAN内转发，这就将广播域限制在一个VLAN内。

如何识别带VLAN标签的数据帧：

数据帧的Length/Type = 0x8100。

• 注意：计算机无法识别Tagged数据帧，因此计算机处理和发出的都是Untagged数据帧；为了提高处理效率，交换机内部处理的数据帧一律都是Tagged帧。

vlan的实现

• Switch1和Switch2之间的链路要承载多个VLAN的数据，需要一种基于VLAN的数据“标记”手段，以便对不同VLAN的数据帧进行区分。
• IEEE 802.1Q标准（也被称为Dot1Q）定义了该“标记”方法。该标准对传统的以太网数据帧进行修改，在帧头中插入802.1Q Tag，而在该Tag中，便可以写入VLAN信息。

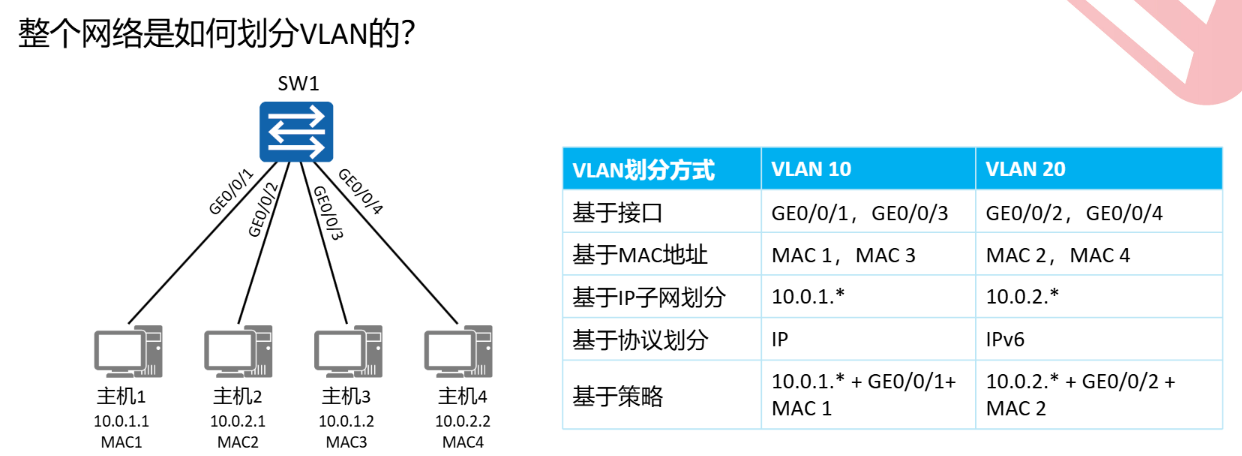

vlan的划分方式

计算机发出的数据帧不带任何标签。对已支持VLAN特性的交换机来说，当计算机发出的Untagged帧一旦进入交换机后，交换机必须通过某种划分原则把这个帧划分到某个特定的VLAN中去。

VLAN的划分包括如下5种方法：

基于接口划分：根据交换机的接口来划分VLAN。

网络管理员预先给交换机的每个接口配置不同的PVID，当一个数据帧进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的标签，然后数据帧将在指定VLAN中传输。

基于MAC地址划分：根据数据帧的源MAC地址来划分VLAN。

网络管理员预先配置MAC地址和VLAN ID映射关系表，当交换机收到的是Untagged帧时，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

基于IP子网划分：根据数据帧中的源IP地址和子网掩码来划分VLAN。

网络管理员预先配置IP地址和VLAN ID映射关系表，当交换机收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

基于协议划分：根据数据帧所属的协议（族）类型及封装格式来划分VLAN。

网络管理员预先配置以太网帧中的协议域和VLAN ID的映射关系表，如果收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

基于策略划分：根据配置的策略划分VLAN，能实现多种组合的划分方式，包括接口、MAC地址、IP地址等。

网络管理员预先配置策略，如果收到的是Untagged帧，且匹配配置的策略时，给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

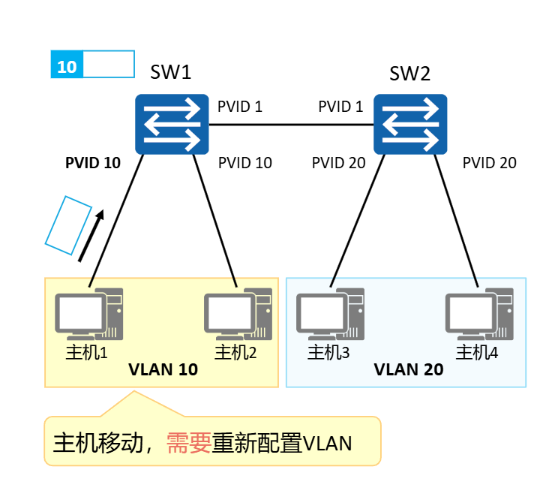

基于接口的VLAN划分

• 原理
• 根据交换机的接口来划分VLAN。
• 网络管理员预先给交换机的每个接口配置不同的PVID，将该接口划入PVID对应的VLAN。
• 当一个数据帧进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的Tag，然后数据帧将在指定PVID中传输。
• 缺省VLAN，PVID
• Port VLAN ID，是接口上的缺省VLAN。
• 取值：1~4094。

划分原则：

将VLAN ID配置到交换机的物理接口上，从某一个物理接口进入交换机的、由终端计算机发送的Untagged数据帧都被划分到该接口的VLAN ID所表明的那个VLAN。

特点：

这种划分原则简单而直观，实现容易，是目前实际的网络应用中最为广泛的划分VLAN的方式。

当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属可能会发生变化。

缺省VLAN，PVID (Port VLAN ID)

每个交换机的接口都应该配置一个PVID，到达这个端口的Untagged帧将一律被交换机划分到PVID所指代的VLAN。

默认情况下，PVID的值为1。

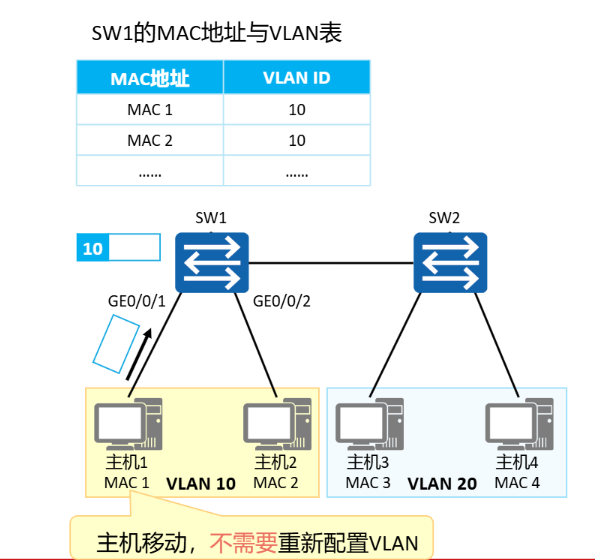

基于MAC地址的VLAN划分

• 原理
• 根据数据帧的源MAC地址来划分VLAN。
• 网络管理员预先配置MAC地址和VLAN ID映射关系表。
• 当交换机收到的是Untagged帧时，就依据该表给数据帧添加指定VLAN的Tag，然后数据帧将在指定VLAN中传输。
• 映射表
• 记录了MAC地址和VLAN ID的关联情况

划分原则：

交换机内部建立并维护了一个MAC地址与VLAN ID的对应表。当交换机接收到计算机发送的Untagged帧时，交换机将分析帧中的源MAC地址，然后查询MAC地址与VLAN ID的对应表，并根据对应关系把这个帧划分到相应的VLAN中。

特点：

这种划分实现稍微复杂，但灵活性得到了提高。

当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属不会发生变化（因为计算机的MAC地址没有变）。

但这种类型的VLAN划分安全性不是很高，因为恶意计算机很容易伪造MAC地址。

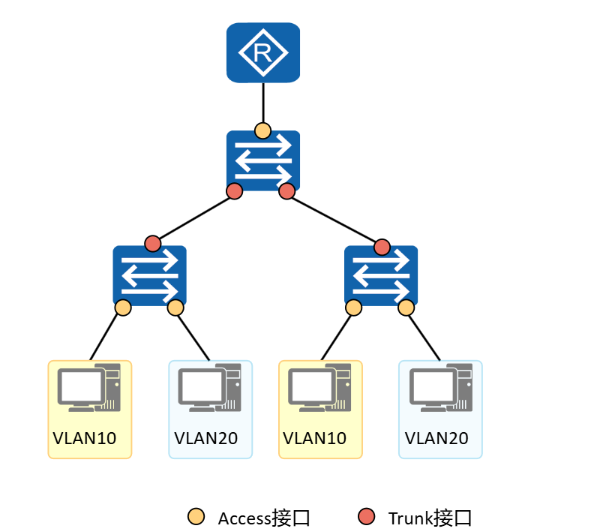

以太网二层接口类型

接口类型

• Access接口

交换机上常用来连接用户PC、服务器等终端设备的接口。Access接口所连接的这些设备的网卡往往只收发无标记帧。Access接口只能加入一个VLAN。

• Trunk接口

Trunk接口允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。Trunk接口常用于交换机之间的互联，也用于连接路由器、防火墙等设备的子接口。

• Hybrid接口

Hybrid接口与Trunk接口类似，也允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。用户可以灵活指定Hybrid接口在发送某个（或某些）VLAN的数据帧时是否携带Tag。

基于接口的VLAN划分依赖于交换机的接口类型。

Access接口

Access接口一般用于和不能识别Tag的用户终端（如用户主机、服务器等）相连，或者不需要区分不同VLAN成员时使用。

Trunk接口

Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。

Hybrid接口

Hybrid接口既可以用于连接不能识别Tag的用户终端（如用户主机、服务器等），也可以用于连接交换机、路由器以及可同时收发Tagged帧和Untagged帧的语音终端、AP。

华为设备默认的接口类型是Hybrid。

Access接口

上文已经介绍了交换机如何识别数据帧属于哪个VLAN以及VLAN的划分方式，那交换机对于Untagged帧和Tagged帧又是如何处理的呢？

Access接口特点：

仅允许VLAN ID与接口PVID相同的数据帧通过。

Access接口接收数据帧：

当Access接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后对得到的Tagged帧进行转发操作（泛洪、转发、丢弃）。

当Access接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否与PVID相同。如果相同，则对这个Tagged帧进行转发操作；如果不同，则直接丢弃这个Tagged帧。

Access接口发送数据帧：

当一个Tagged帧从本交换机的其他接口到达一个Access接口后，交换机会检查这个帧的Tag中的VID是否与PVID相同：

如果相同，则将这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去；

如果不同，则直接丢弃这个Tagged帧。

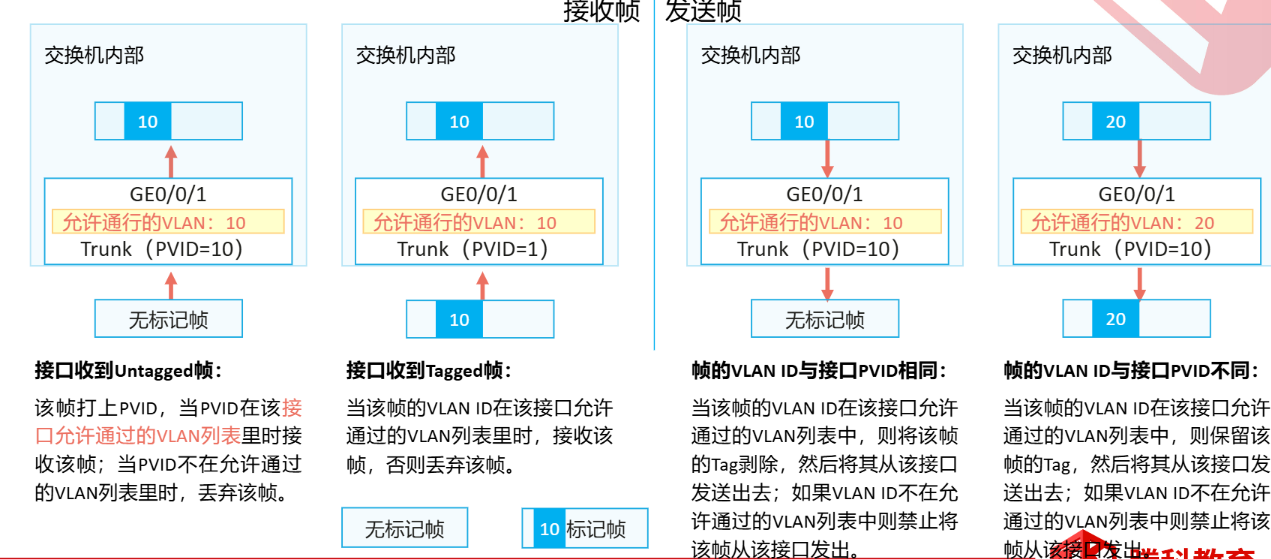

Trunk接口

对于Trunk接口，除了要配置PVID外，还必须配置允许通过的VLAN ID列表，其中VLAN 1是默认存在的。

Trunk接口特点：

Trunk接口仅允许VLAN ID在允许通过列表中的数据帧通过。

Trunk接口可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）。

Trunk接口接收数据帧：

当Trunk接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在允许通过的VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧。

当Trunk接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在允许通过的VLAN ID列表中。如果在，则对这个Tagged帧进行转发操作；如果不在，则直接丢弃这个Tagged帧。

Trunk接口发送数据帧：

当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID不在允许通过的VLAN ID列表中，则该Tagged帧会被直接丢弃。

当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID在允许通过的VLAN ID列表中，则会比较该Tag中的VID是否与接口的PVID相同：

如果相同，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去；

如果不同，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去。

Hybrid接口

对于Hybrid接口，除了要配置PVID外，还存在两个允许通过的VLAN ID列表，一个是Untagged VLAN ID列表，另一个是Tagged VLAN ID列表，其中VLAN 1默认在Untagged VLAN列表中。这两个允许通过列表中的所有VLAN的帧都是允许通过这个Hybrid接口的。

Hybrid接口特点：

Hybrid接口仅允许VLAN ID在允许通过列表中的数据帧通过。

Hybrid接口可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag、某些VLAN的帧不带Tag。

与Trunk最主要的区别就是，能够支持多个VLAN的数据帧，不带标签通过。

Hybrid接口接收数据帧：

当Hybrid接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在Untagged或Tagged VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧。

当Hybrid接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在Untagged或Tagged VLAN ID列表中。如果在，则对这个Tagged帧进行转发操作；如果不在，则直接丢弃这个Tagged帧。

Hybrid接口发送数据帧：

当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID既不在Untagged VLAN ID列表中，也不在Tagged VLAN ID列表中，则该Tagged帧会被直接丢弃。

当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Untagged VLAN ID列表中，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去。

当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Tagged VLAN ID列表中，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去。

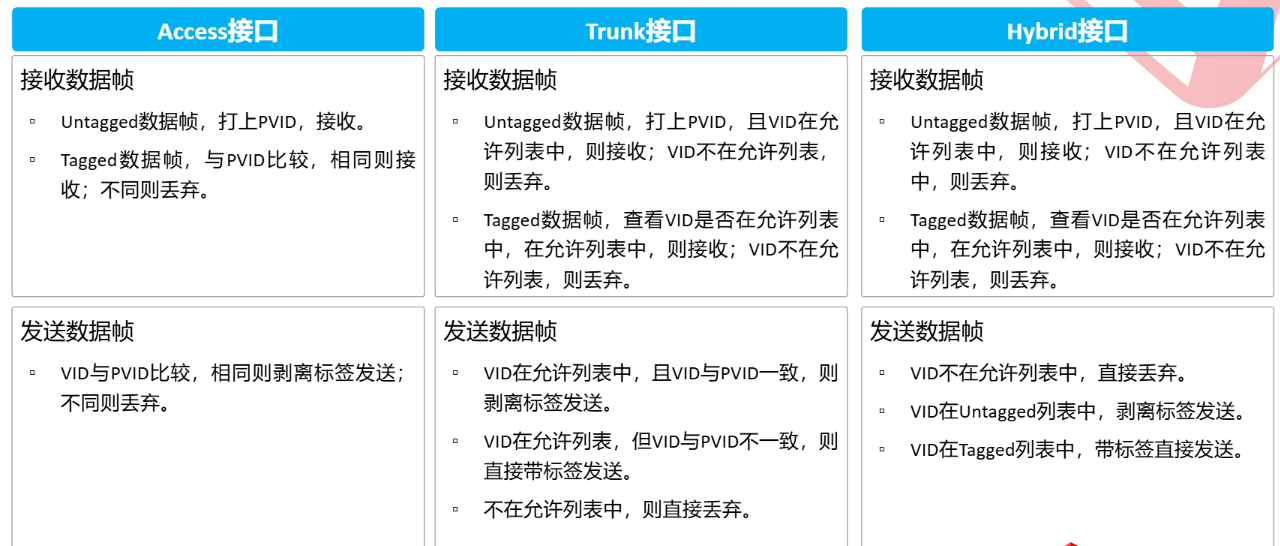

小结

各类接口添加或剥除VLAN标签的处理过程总结如下：

当接收数据帧时：

当接收到不带VLAN标签的数据帧时，Access接口、Trunk接口、Hybrid接口都会给数据帧打上VLAN标签，但Trunk接口、Hybrid接口会根据数据帧的VID是否为其允许通过的VLAN来判断是否接收，而Access接口则无条件接收。

当接收到带VLAN标签的数据帧时，Access接口、Trunk接口、Hybrid接口都会根据数据帧的VID是否为其允许通过的VLAN（Access接口允许通过的VLAN就是缺省VLAN）来判断是否接收。

当发送数据帧时：

Access接口直接剥离数据帧中的VLAN标签。

Trunk接口只有在数据帧中的VID与接口的PVID相等时才会剥离数据帧中的VLAN标签。

Hybrid接口会根据接口上的配置判断是否剥离数据帧中的VLAN标签。

因此，Access接口发出的数据帧肯定不带Tag；Trunk接口发出的数据帧只有一个VLAN的数据帧不带Tag，其他都带VLAN标签；Hybrid接口发出的数据帧可根据需要设置某些VLAN的数据帧带Tag，某些VLAN的数据帧不带Tag。

三 VLAN的配置示例

1. 创建VLAN

• batch：指定批量创建的VLAN ID。
• vlan – id1：表示第一个VLAN的编号。
• vlan – id2：表示最后一个VLAN的编号。

vlan命令用来创建VLAN并进入VLAN视图，如果VLAN已存在，直接进入该VLAN的视图。

undo vlan用来删除指定VLAN。

缺省情况下，将所有接口都加入到一个缺省的VLAN中，该VLAN标识为1。

命令：

vlan vlan-id

vlan-id：指定VLAN ID。整数形式，取值范围是1～4094。

vlan batch { vlan-id1 [ to vlan-id2 ] }

batch：指定批量创建VLAN。

vlan-id1 to vlan-id2：指定批量创建的VLAN ID，其中：

vlan-id1表示第一个VLAN的编号。

vlan-id2表示最后一个VLAN的编号。vlan-id2的取值必须大于等于vlan-id1，它与vlan-id1共同确定一个VLAN范围。

如果不指定to vlan-id2参数，则只创建vlan-id1所指定的VLAN。

vlan-id1和vlan-id2是整数形式，取值范围是1～4094。

1. 配置接口类型

[Huawei-GigabitEthernet0/0/1] port link – type access

在接口视图下，配置接口的链路类型为Access。

2. 配置Access接口的缺省VLAN

[Huawei-GigabitEthernet0/0/1] port default vlan vlan – id

在接口视图下，配置接口的缺省VLAN并同时加入这个VLAN。

• vlan – id：配置缺省VLAN的编号。整数形式，取值范围是1 ~ 4094。

命令：port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] | all }

vlan-id1 [ to vlan-id2 ]：指定Trunk类型接口加入的VLAN，其中：

vlan-id1表示第一个VLAN的编号。

to vlan-id2表示最后一个VLAN的编号。vlan-id2的取值必须大于等于vlan-id1的取值。

vlan-id1和vlan-id 2为整数形式，取值范围是1～4094。

all：指定Trunk接口加入所有VLAN。

命令：port trunk pvid vlan vlan-id，设置Trunk类型接口的缺省VLAN。

vlan-id：指定Trunk类型接口的缺省VLAN编号。整数形式，取值范围是1～4094。

命令：port hybrid untagged vlan { { vlan-id1 [ to vlan-id2 ] } | all }

vlan-id1 [ to vlan-id2 ]：指定Hybrid类型接口加入的VLAN，其中：

vlan-id1表示第一个VLAN的编号。

to vlan-id2表示最后一个VLAN的编号。vlan-id2的取值必须大于等于vlan-id1的取值。

vlan-id1和vlan-id 2为整数形式，取值范围是1～4094。

all：指定Hybrid接口加入所有VLAN。

命令：port hybrid tagged vlan { { vlan-id1 [ to vlan-id2 ] } | all }

vlan-id1 [ to vlan-id2 ]：指定Hybrid类型接口加入的VLAN，其中：

vlan-id1表示第一个VLAN的编号。

to vlan-id2表示最后一个VLAN的编号。vlan-id2的取值必须大于等于vlan-id1的取值。

vlan-id1和vlan-id 2为整数形式，取值范围是1～4094。

all：指定Hybrid接口加入所有VLAN。

命令：port hybrid pvid vlan vlan-id，设置Hybrid类型接口的缺省VLAN。

vlan-id：指定Hybrid类型接口的缺省VLAN编号。整数形式，取值范围是1～4094。

命令：mac-vlan mac-address mac-address [ mac-address-mask | mac-address-mask-length ]

mac-address：指定与VLAN关联的MAC地址。

格式为H-H-H。其中H为4位的十六进制数，可以输入1～4位，如00e0、fc01。当输入不足4位时，表示前面的几位为0，如：输入e0，等同于00e0。

MAC地址不可设置为0000-0000-0000、FFFF-FFFF-FFFF和组播地址。

mac-address-mask：指定MAC地址掩码。

格式为H-H-H，其中H为1至4位的十六进制数。

mac-address-mask-length：指定MAC地址掩码长度。

整数形式，取值范围是1～48。

命令：mac-vlan enable，用来使能接口的MAC VLAN功能。
