《零基础入门AI：深度学习中的视觉处理（卷积神经网络（CNN）进阶）》

一、卷积知识扩展

1. 二维卷积

单通道版本

对于单通道输入图像 $I$ (尺寸 $H\times W$) 和卷积核 $K$ (尺寸 $F\times F$)，输出特征图 $O$ 的计算公式为：

$$O(i,j)=\sum _{m=0}^{F-1}\sum _{n=0}^{F-1}I(i+m,j+n)\cdot K(m,n)$$

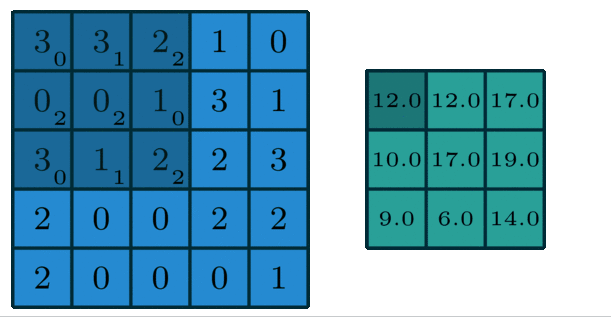

计算过程示例：

多通道版本

对于多通道输入 $I$ (尺寸 $H\times W\times C_{in}$) 和卷积核 $K$ (尺寸 $F\times F\times C_{in}$)，输出特征图的计算公式为：

$$O(i,j)=\sum _{c=0}^{C_{in}-1}\sum _{m=0}^{F-1}\sum _{n=0}^{F-1}{I}_c(i+m,j+n)\cdot K_c(m,n)+b$$

其中 $b$ 是偏置项，每个输出通道有独立的偏置。

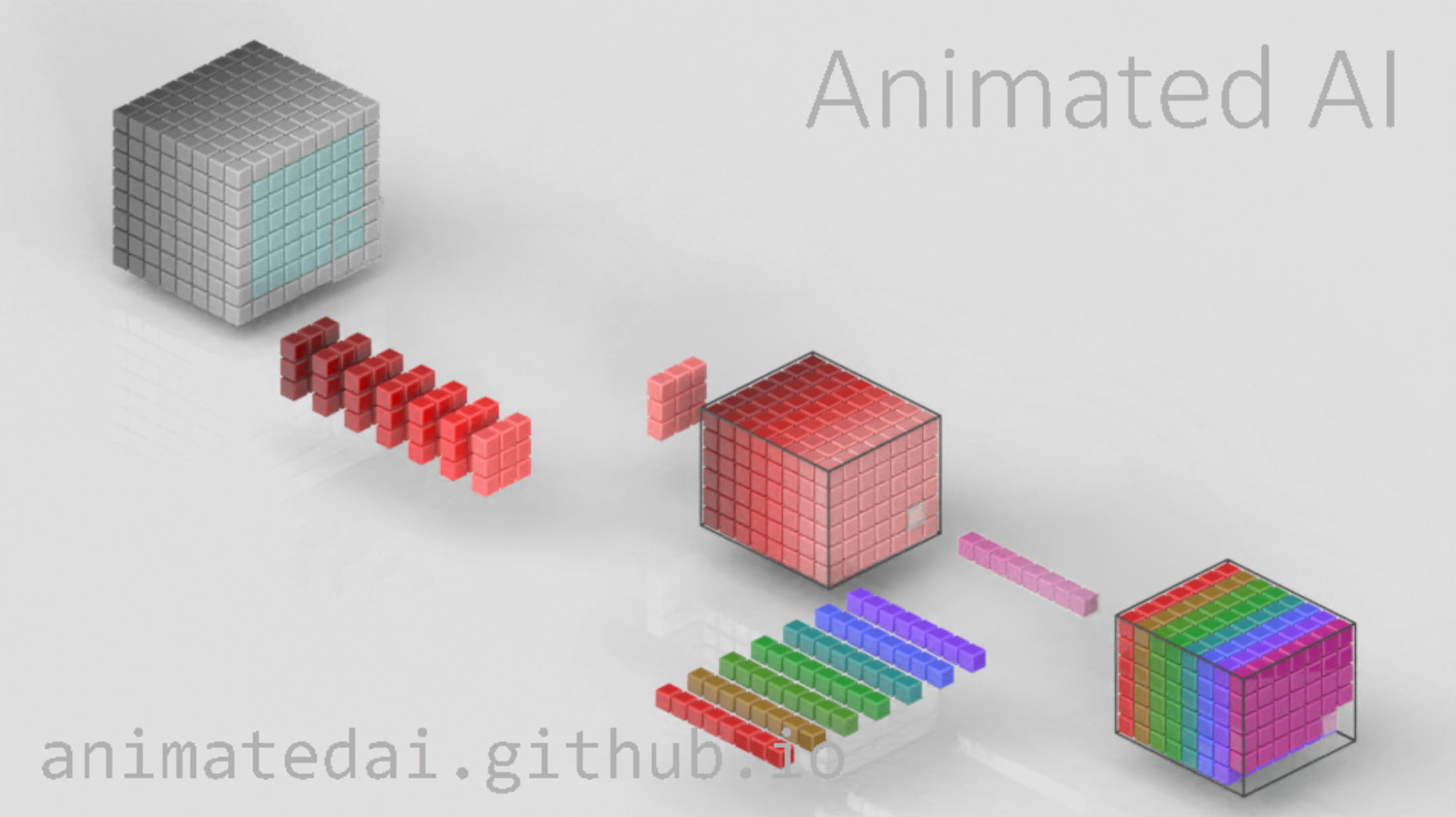

2. 三维卷积

三维卷积用于处理时空数据（如视频、3D医学影像）：

• 输入维度：深度 × 高度 × 宽度 × 通道 (D×H×W×C)
• 卷积核维度：时间/深度 × 高度 × 宽度 × 输入通道 × 输出通道 (T×F×F×C_in×C_out)
• 输出计算：
  $$O(d,i,j)=\sum _{t=0}^{T-1}\sum _{c=0}^{C_{in}-1}\sum _{m=0}^{F-1}\sum _{n=0}^{F-1}{I}_c(d+t,i+m,j+n)\cdot K_{c,t}(m,n)$$

应用场景：

• 视频动作识别
• 3D医学图像分割
• 气象数据分析

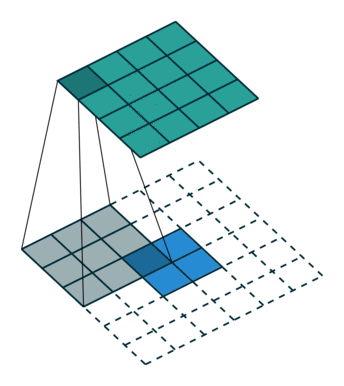

3. 反卷积（转置卷积）

反卷积用于上采样操作，常见于图像分割和生成模型：

计算过程

数学表示：
输入 $X$ (尺寸 $H_{in}\times W_{in}$)，输出 $Y$ (尺寸 $H_{out}\times W_{out}$)：
KaTeX parse error: Expected 'EOF', got '_' at position 57: … + \\text{kernel_̲size} – 2 \\time…

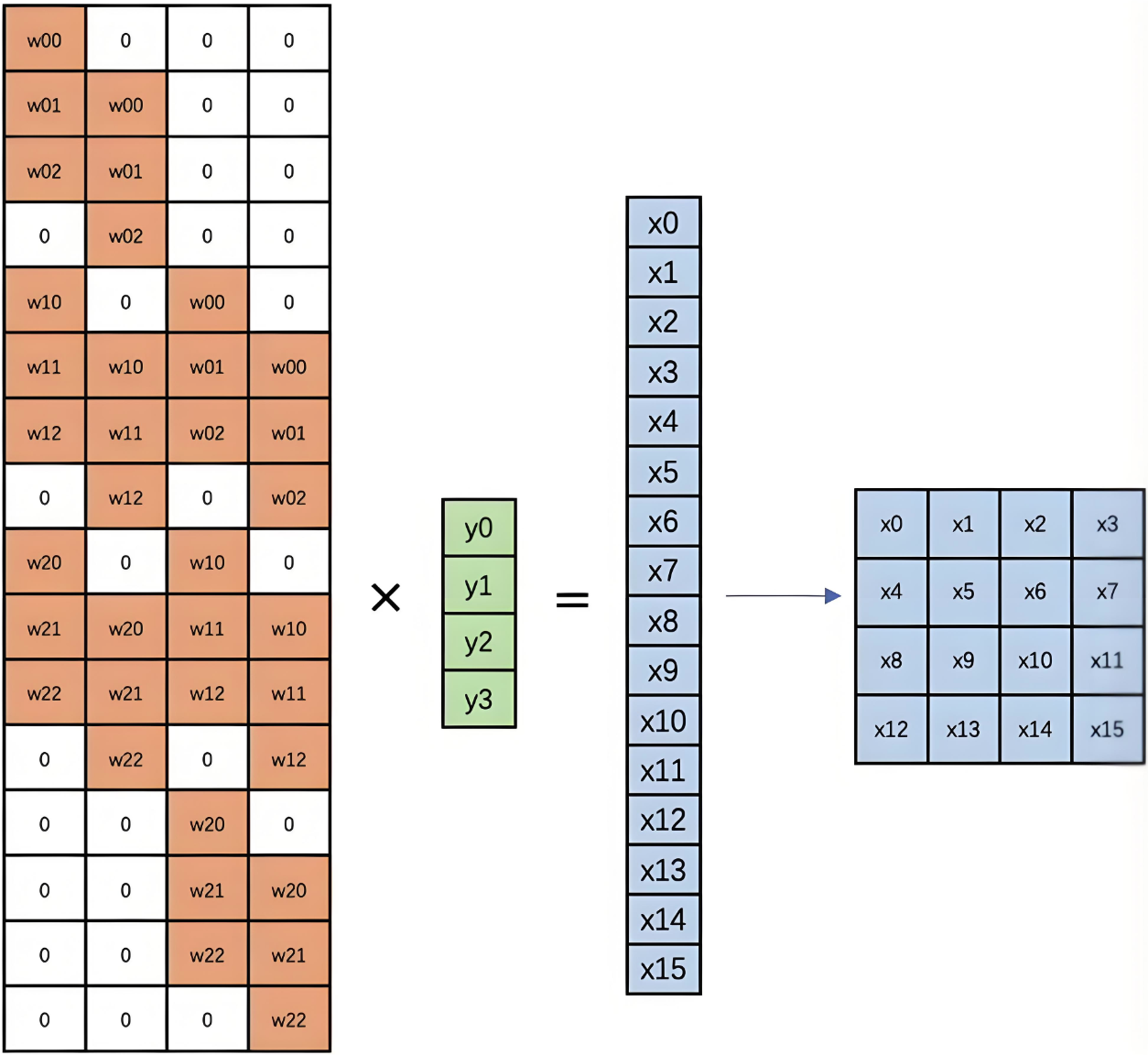

底层计算：
通过矩阵转置实现：

• 标准卷积：$Y=WX$
• 反卷积：$X=W^{T}Y$

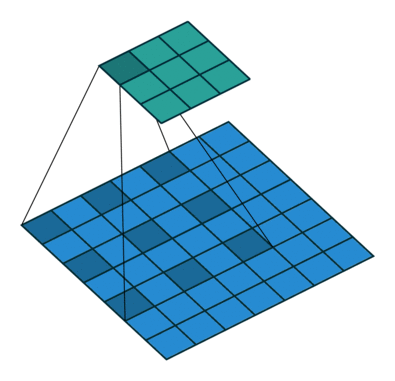

4. 膨胀卷积（空洞卷积）

膨胀卷积通过间隔采样扩大感受野：

• 膨胀率 $r$：采样间隔
• 实际感受野：$F^{\prime }=F+(F-1)(r-1)$

计算公式：
$$O(i,j)=\sum _{m=0}^{F-1}\sum _{n=0}^{F-1}I(i+r\cdot m,j+r\cdot n)\cdot K(m,n)$$

优势：

• 不增加参数量的情况下扩大感受野
• 保持特征图分辨率
• 适用于语义分割（如DeepLab）

5. 可分离卷积

空间可分离卷积

将大卷积核分解为小核乘积：
$$K_{3x3}=K_{3x1}\times K_{1x3}$$

原始3×3核： 分解后：
[a,b,c] [a] [x,y,z]
[d,e,f] => [d] × [x,y,z]
[g,h,i] [g]

优势：参数量从9减少到6（3+3）

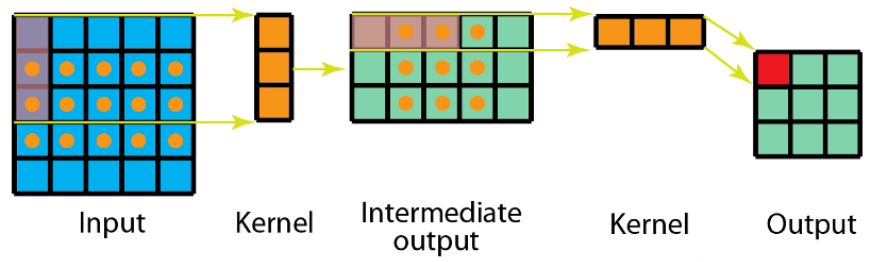

图示：

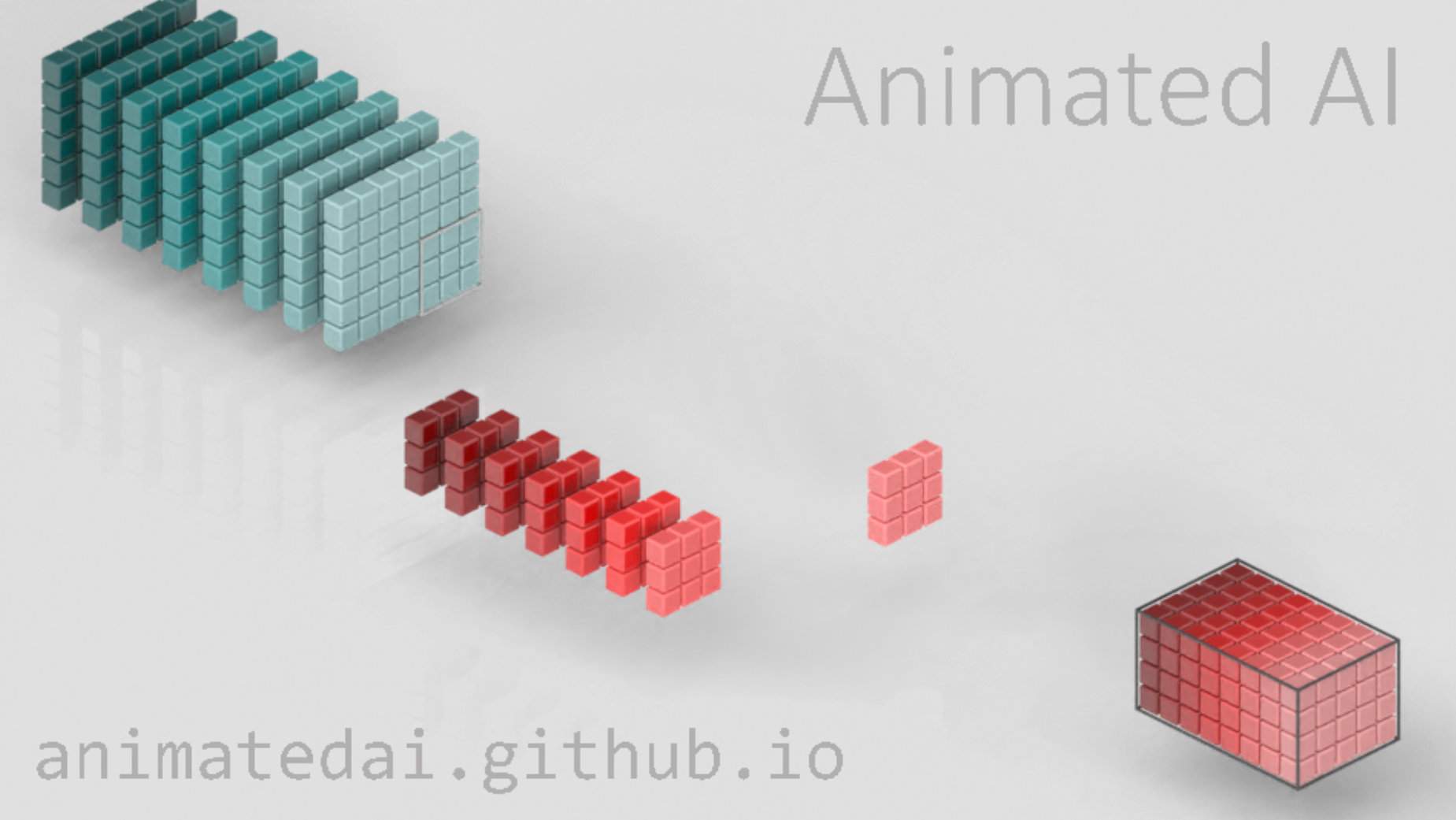

深度可分离卷积

分为两步：

参数量对比：

• 标准卷积：$F\times F\times C_{in}\times C_{out}$
• 深度可分离：$(F\times F\times C_{in})+(1\times 1\times C_{in}\times C_{out})$

效率提升：MobileNet中可减少8-9倍计算量

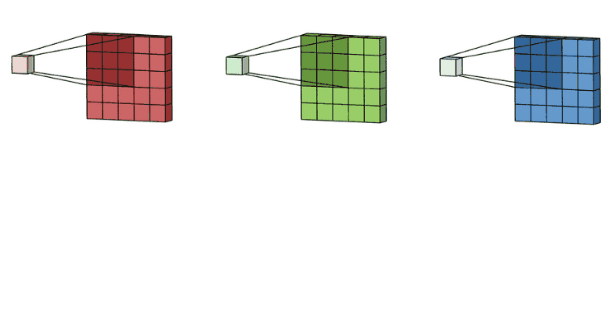

图1：输入图的每一个通道，我们都使用了对应的卷积核进行卷积。 通道数量 = 卷积核个数，每个卷积核只有一个通道

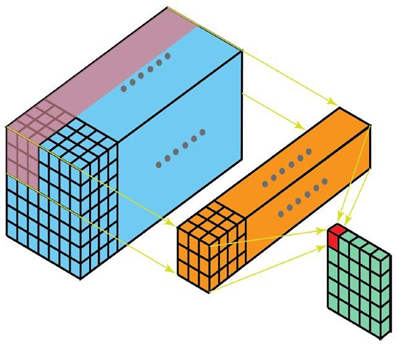

图2：完成卷积后，对输出内容进行1×1的卷积

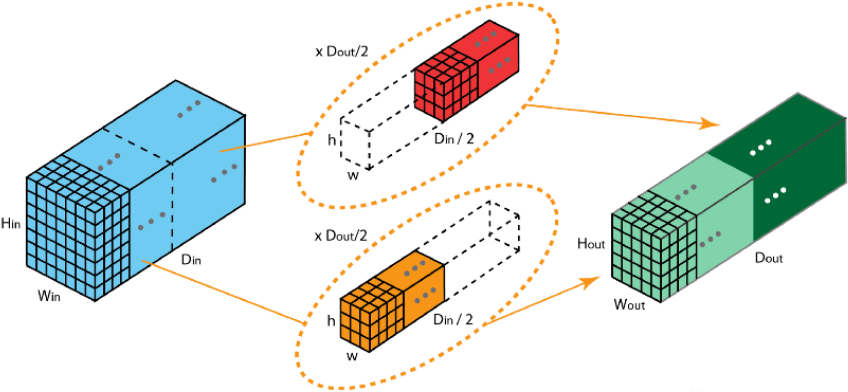

6. 分组卷积

将输入通道分为 $G$ 组，每组独立卷积：

• 标准卷积：所有输入通道→所有输出通道
• 分组卷积：组内输入通道→组内输出通道

数学表达：
$$O_g(i,j)=\sum _{c\in {\text{group}}_g}\sum _m\sum _n{I}_c(i+m,j+n)\cdot K_{g,c}(m,n)$$

优势：

• 减少参数量和计算量
• 促进特征多样性学习
• ResNeXt、ShuffleNet基础

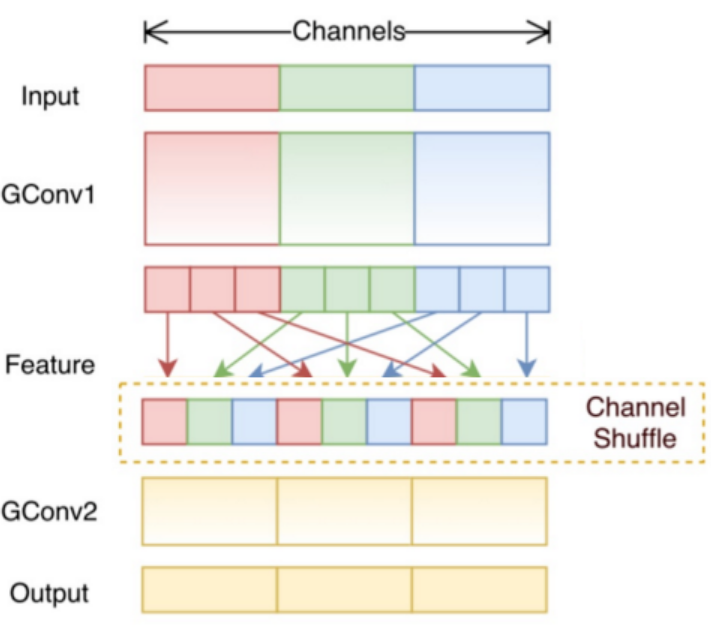

7. 混洗分组卷积

在分组卷积后添加通道混洗操作：

实现步骤：

#mermaid-svg-HnslONxNdCOTFjsi {font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-HnslONxNdCOTFjsi .error-icon{fill:#552222;}#mermaid-svg-HnslONxNdCOTFjsi .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-HnslONxNdCOTFjsi .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-HnslONxNdCOTFjsi .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-HnslONxNdCOTFjsi .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-HnslONxNdCOTFjsi .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-HnslONxNdCOTFjsi .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-HnslONxNdCOTFjsi .marker{fill:#333333;stroke:#333333;}#mermaid-svg-HnslONxNdCOTFjsi .marker.cross{stroke:#333333;}#mermaid-svg-HnslONxNdCOTFjsi svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-HnslONxNdCOTFjsi .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-HnslONxNdCOTFjsi .cluster-label text{fill:#333;}#mermaid-svg-HnslONxNdCOTFjsi .cluster-label span{color:#333;}#mermaid-svg-HnslONxNdCOTFjsi .label text,#mermaid-svg-HnslONxNdCOTFjsi span{fill:#333;color:#333;}#mermaid-svg-HnslONxNdCOTFjsi .node rect,#mermaid-svg-HnslONxNdCOTFjsi .node circle,#mermaid-svg-HnslONxNdCOTFjsi .node ellipse,#mermaid-svg-HnslONxNdCOTFjsi .node polygon,#mermaid-svg-HnslONxNdCOTFjsi .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-HnslONxNdCOTFjsi .node .label{text-align:center;}#mermaid-svg-HnslONxNdCOTFjsi .node.clickable{cursor:pointer;}#mermaid-svg-HnslONxNdCOTFjsi .arrowheadPath{fill:#333333;}#mermaid-svg-HnslONxNdCOTFjsi .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-HnslONxNdCOTFjsi .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-HnslONxNdCOTFjsi .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-svg-HnslONxNdCOTFjsi .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-svg-HnslONxNdCOTFjsi .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-HnslONxNdCOTFjsi .cluster text{fill:#333;}#mermaid-svg-HnslONxNdCOTFjsi .cluster span{color:#333;}#mermaid-svg-HnslONxNdCOTFjsi div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-HnslONxNdCOTFjsi :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}输入分组卷积通道混洗输出

作用：增强组间信息交流，提升特征融合能力

8. 扁平卷积

使用1×1卷积核进行通道变换：

• 数学运算：$O(i,j,c)={\sum }_{k=0}^{C_{in}-1}I(i,j,k)\cdot W(c,k)$
• 作用：
  • 降维/升维
  • 跨通道信息融合
  • 保持空间分辨率

二、感受野

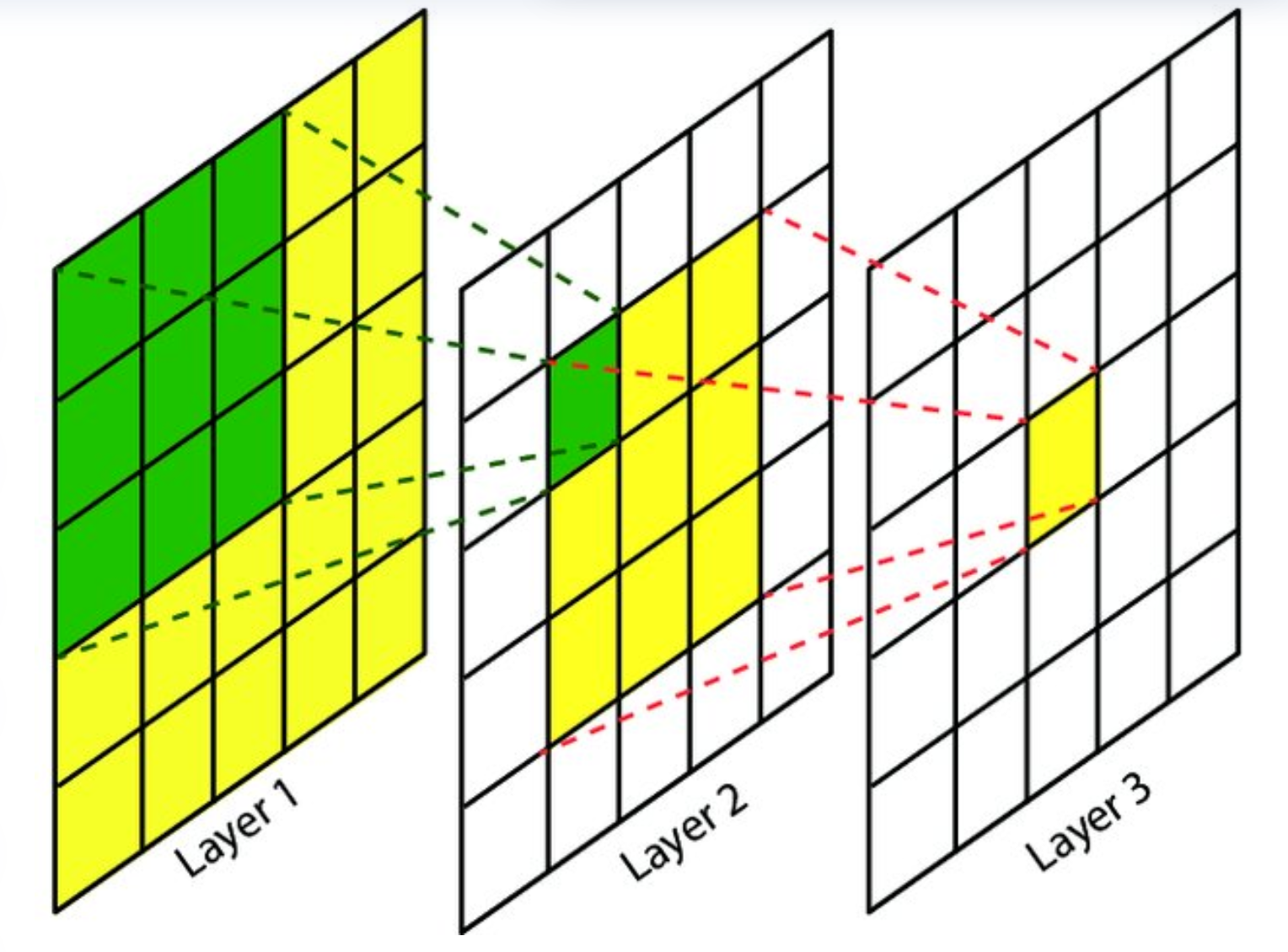

1. 感受野的概念

感受野指卷积网络中单个神经元对应输入图像的区域大小。它反映了神经元能"看到"的原始输入范围。

计算示例：

层1: 3×3卷积 → 感受野=3×3
层2: 3×3卷积 → 感受野=5×5 (考虑重叠)
层3: 3×3卷积 → 感受野=7×7

2. 感受野的作用

特征抽象层次

设计注意点

计算公式：
$$R{F}_l=R{F}_{l-1}+(k_l-1)\times \prod _{i=1}^{l-1}{s}_i$$
其中：

• $R{F}_l$：第 $l$ 层的感受野
• $k_l$：第 $l$ 层卷积核大小
• $s_i$：第 $i$ 层步长

三、卷积神经网络案例：CIFAR-10分类

1. 模型结构设计

#mermaid-svg-TDInMSBjGe4uHLDf {font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-TDInMSBjGe4uHLDf .error-icon{fill:#552222;}#mermaid-svg-TDInMSBjGe4uHLDf .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-TDInMSBjGe4uHLDf .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-TDInMSBjGe4uHLDf .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-TDInMSBjGe4uHLDf .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-TDInMSBjGe4uHLDf .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-TDInMSBjGe4uHLDf .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-TDInMSBjGe4uHLDf .marker{fill:#333333;stroke:#333333;}#mermaid-svg-TDInMSBjGe4uHLDf .marker.cross{stroke:#333333;}#mermaid-svg-TDInMSBjGe4uHLDf svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-TDInMSBjGe4uHLDf .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-TDInMSBjGe4uHLDf .cluster-label text{fill:#333;}#mermaid-svg-TDInMSBjGe4uHLDf .cluster-label span{color:#333;}#mermaid-svg-TDInMSBjGe4uHLDf .label text,#mermaid-svg-TDInMSBjGe4uHLDf span{fill:#333;color:#333;}#mermaid-svg-TDInMSBjGe4uHLDf .node rect,#mermaid-svg-TDInMSBjGe4uHLDf .node circle,#mermaid-svg-TDInMSBjGe4uHLDf .node ellipse,#mermaid-svg-TDInMSBjGe4uHLDf .node polygon,#mermaid-svg-TDInMSBjGe4uHLDf .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-TDInMSBjGe4uHLDf .node .label{text-align:center;}#mermaid-svg-TDInMSBjGe4uHLDf .node.clickable{cursor:pointer;}#mermaid-svg-TDInMSBjGe4uHLDf .arrowheadPath{fill:#333333;}#mermaid-svg-TDInMSBjGe4uHLDf .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-TDInMSBjGe4uHLDf .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-TDInMSBjGe4uHLDf .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-svg-TDInMSBjGe4uHLDf .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-svg-TDInMSBjGe4uHLDf .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-TDInMSBjGe4uHLDf .cluster text{fill:#333;}#mermaid-svg-TDInMSBjGe4uHLDf .cluster span{color:#333;}#mermaid-svg-TDInMSBjGe4uHLDf div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-TDInMSBjGe4uHLDf :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}输入 32x32x3卷积64, 3x3ReLU最大池化 2×2卷积128, 3x3ReLU最大池化 2×2卷积256, 3x3ReLU全局平均池化全连接10Softmax

2. 网络模型定义

import torch.nn as nn

class CNN(nn.Module):
def __init__(self):
super(CNN, self).__init__()
self.conv1 = nn.Conv2d(3, 64, 3, padding=1)
self.pool = nn.MaxPool2d(2, 2)
self.conv2 = nn.Conv2d(64, 128, 3, padding=1)
self.conv3 = nn.Conv2d(128, 256, 3, padding=1)
self.gap = nn.AdaptiveAvgPool2d(1) # 全局平均池化
self.fc = nn.Linear(256, 10)

def forward(self, x):
x = self.pool(F.relu(self.conv1(x)))
x = self.pool(F.relu(self.conv2(x)))
x = F.relu(self.conv3(x))
x = self.gap(x)
x = x.view(–1, 256)
x = self.fc(x)
return x

3. 核心模块解析

4. CIFAR-10数据集

• 10类物体（飞机、汽车、鸟等）

• 50,000训练图像 + 10,000测试图像

• 分辨率32×32 RGB

• 数据加载：

  transform = transforms.Compose([
  transforms.ToTensor(),
  transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
  ])

  trainset = torchvision.datasets.CIFAR10(
  root='./data', train=True, download=True, transform=transform)

5. 数据增强策略

train_transform = transforms.Compose([
transforms.RandomHorizontalFlip(), # 随机水平翻转
transforms.RandomRotation(15), # 随机旋转（-15°~15°）
transforms.ColorJitter( # 颜色调整
brightness=0.2,
contrast=0.2,
saturation=0.2
),
transforms.RandomResizedCrop(32, scale=(0.8, 1.0)), # 随机缩放裁剪
transforms.ToTensor(),
transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
])

6. 模型训练与保存

model = CNN().cuda()
criterion = nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

for epoch in range(50):
for inputs, labels in train_loader:
inputs, labels = inputs.cuda(), labels.cuda()

# 前向传播
outputs = model(inputs)
loss = criterion(outputs, labels)

# 反向传播
optimizer.zero_grad()
loss.backward()
optimizer.step()

# 每10轮保存一次
if epoch % 10 == 0:
torch.save(model.state_dict(), f'model_epoch_{epoch}.pth')

7. 模型验证流程

model.load_state_dict(torch.load('best_model.pth'))
model.eval() # 切换到评估模式

correct = 0
total = 0

with torch.no_grad():
for images, labels in test_loader:
images, labels = images.cuda(), labels.cuda()
outputs = model(images)
_, predicted = torch.max(outputs.data, 1)
total += labels.size(0)
correct += (predicted == labels).sum().item()

print(f'准确率: {100 * correct / total}%')

8. 实时训练可视化

使用TensorBoard记录：

from torch.utils.tensorboard import SummaryWriter

writer = SummaryWriter()

for epoch in range(epochs):
# …训练循环…
writer.add_scalar('Loss/train', loss.item(), epoch)
writer.add_scalar('Accuracy/train', acc, epoch)

# 可视化卷积核
if epoch % 5 == 0:
for name, param in model.named_parameters():
if 'conv' in name and 'weight' in name:
writer.add_histogram(name, param, epoch)
writer.add_images(f'{name}_kernels',
param.data[:8].unsqueeze(1),
epoch)

关键概念总结

卷积类型对比

感受野计算表
