3GPP，你等等我

发一篇旧文。

由于常年在测试各种新业务，有时会遇到功能已经实现了，可是却没有可靠的证据来证明，秋风秋雨愁煞人。像wireshark是常用的信令分析工具，但随着3GPP的更新，会出现一些明显的错误。以F1AP为例，最新的wireshark版本声明是支持V15.0.0 (2017-12)，这与我们现在使用的协议版本差距很大，其解析结果就有很多错误的地方。

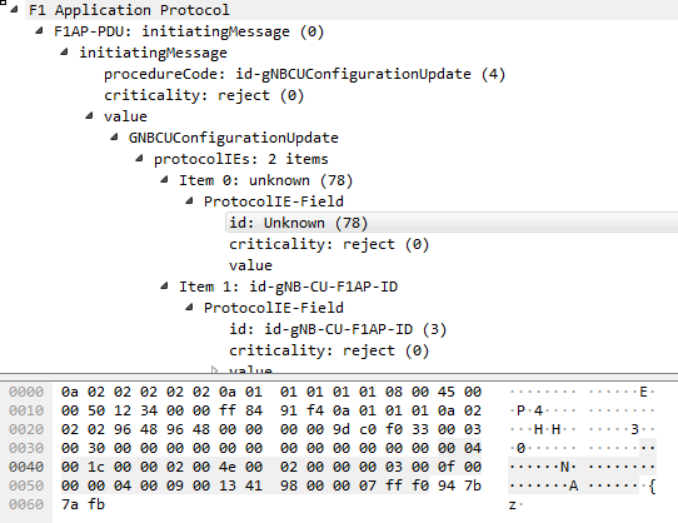

这条消息里有两个IE，第一个是004e(78 in decimal)，wireshark解成了unknown, 第二个IE 03，解成了F1AP ID。

查看对应版本的源代码，IE ID是这样定义的：

typedef enum _ProtocolIE_ID_enum {

  id_Cause     =   0,

  id_CriticalityDiagnostics =   1,

  id_gNB_DU_F1AP_ID =   2,

  id_gNB_CU_F1AP_ID =   3,

……

    id_privateMessage =  62

} ProtocolIE_ID_enum;

这里3是gNB_CU_F1AP_ID，ID最大只定义到了62。

而根据3GPP TS 38.473 V15.3.0 (2018-09)，

— **************************************************************

—

— IEs

—

— **************************************************************

id-Cause ProtocolIE-ID ::= 0

id-Cells-Failed-to-be-Activated-List ProtocolIE-ID ::= 1

id-Cells-Failed-to-be-Activated-List-Item ProtocolIE-ID ::= 2

id-Cells-to-be-Activated-List ProtocolIE-ID ::= 3

id-Cells-to-be-Activated-List-Item ProtocolIE-ID ::= 4

id-Cells-to-be-Deactivated-List ProtocolIE-ID ::= 5

……

id-TimeToWait ProtocolIE-ID ::= 77

id-TransactionID ProtocolIE-ID ::= 78

id-TransmissionStopIndicator ProtocolIE-ID ::= 79

……

在这里，3代表Cells-to-be-Activated-List，78代表TransactionID，显然应当根据新的协议来解log才能得到正确结果。

有没有办法让wireshark按新的协议来工作呢？一般是要等wireshark发布新的版本，但是2.6.4已经是最新的版本，下一个版本不知道何时发布，求助搜索引擎，看到有人说wireshark的开发版（非稳定版本）跟踪最新的协议，quite new，于是下到开发版，版本号是2.5.1，居然比稳定版的版本号低，找到源代码，发现包里竟然没有packet-f1ap.c文件，显然这个也不行。还有一种办法是修改源文件，然后重新编译，如果手动修改，比较麻烦也容易出错。Wireshark的开发者早就考虑到了这个问题，在wiki里提供了一种自动化的方法生成源代码。

This dissector is generated through asn2wrs script. If modification are to be done, they have to be in the template or in the configuration file.

How to generate a dissector based on a newer release:

– Download the 36331-xxx specification as Word document, open it and in "View" panel, select "normal" or "web layout" (needed to remove page header and footer) – Save it to asn1\\lte-rrc directory as a text file.

– Call the asn1 extractor: perl ..\\..\\tools\\extract_asn1_from_spec.pl 36331-xxx.txt It should generate EUTRA-RRC-Definitions.asn, EUTRA-UE-Variables.asn and EUTRA-InterNodeDefinitions.asn

– Run asn2wrs:

../../tools/asn2wrs.py -L -p lte-rrc -c lte-rrc.cnf -s packet-lte-rrc-template EUTRA-RRC-Definitions.asn EUTRA-UE-Variables.asn EUTRA-InterNodeDefinitions.asn

The packet-lte-rrc.c file is generated. Put it into the epan\\dissectors folder and recompile wireshark.

在3GPP网站上能下到最新的协议，用word打开，选用“web layout“模式，然后存为txt文件。源代码包里tools目录下有两个工具，extract_asn1_from_spec可以从协议原文中摘取ASN信息，asn2wrs可以从ASN信息生成源代码，然后就可以进行编译了。

使用extract_asn1_from_spec从38.473里提供ASN，结果什么也没有生成。检查代码，里面支持25.331，38.331等，没有38.473，于是把38.473添加到代码里面去，但结果还是没有成功。

继续研究代码，就发现了很多问题，38.473没有ASN1START标记，要用别的标志来识别；38.473的字段名格式变了，代码也需要调整……经过几次调整再加一些手工编辑，终于得到了6个ASN文件。

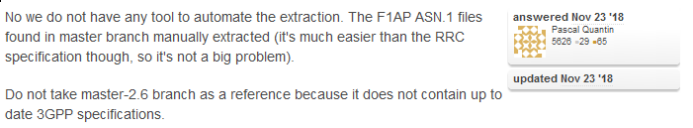

另外，从wireshark社区支持得到的信息，wireshark主分支里F1AP的ASN.1编码是手工摘取的。好吧，手工摘取肯定是一个万能的方法。

asn2wrs生成代码需要一些配置文件和模板，经过查找在源代码包里也找到了，目录是\\epan\\dissectors\\asn1\\f1ap。运行asn2wrs过程中有报错，缺少lex，yacc，这两个是python的模块，下载PLY安装后，把asn2wrs里引用lex，yacc的语句进行了如下修改：

原文 import lex 修改为 import ply.lex as lex

原文 import yacc 修改为 import ply.yacc as yacc

然后就生成了packet-f1ap.c文件，可以看见里面的IE ID已经变成最新的了。这文件有八千多行，比原来的版本长了一倍。

id_TransactionID =  78,

接下来就是编译wireshark了。编译的步骤比较少，但是过程充满了痛苦。经过一番折腾，在百度的支持下终于编译成功。其中有几行代码报错，使用了未定义的变量，为了节省时间就将这4行代码注释掉了，做为妥协，就会有4个IE解的不完整。这个问题估计是packet-f1ap-template的问题，这文件目前还看不懂，等以后再研究吧。

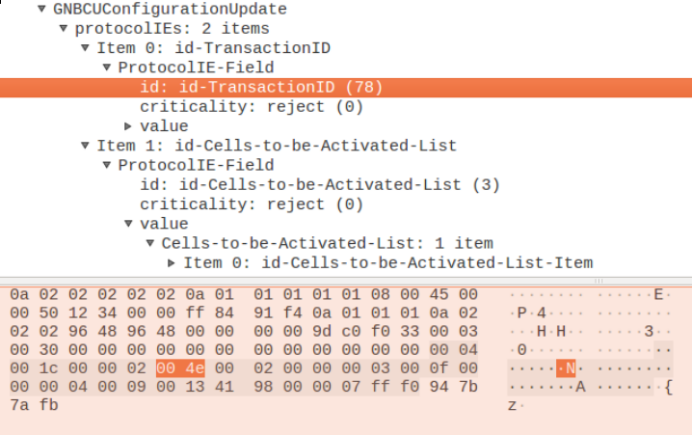

然后用新编译的wireshark打开测试log，果然解对了！
