网路基础-VLAN

已更新系列文章包括104、61850、modbus 、储能系统、网络基础知识等，欢迎关注+星标。

VLAN（Virtual Local Area Network，虚拟局域网）是一种将物理局域网（LAN）划分为多个逻辑子网的技术，使不同VLAN之间的设备通信需要经过路由器或三层交换机，从而增强网络安全性、隔离广播域并优化流量管理。

下文将介绍如下要点：

1 VLAN 作用

2 VLAN的类型

3 VLAN的通信方式

4 VLAN的标识（VLAN Tagging）和交换机端口类型（Access、Trunk）

5 VLAN数据转发实例

1. VLAN的核心概念

1.1 VLAN的作用

广播域隔离：每个VLAN是一个独立的广播域，减少不必要的广播流量（如ARP、DHCP）。
安全性增强：不同VLAN间的通信需经过路由，可实施访问控制（ACL）。
灵活组网：不受物理位置限制，逻辑上划分网络（如财务部、研发部可跨交换机划分VLAN）。
流量优化：可针对不同VLAN设置优先级（QoS）。

1.2 VLAN vs 传统LAN

特性传统LANVLAN

广播域	所有设备在同一广播域	每个VLAN独立广播域
安全性	较低（直接互通）	较高（需路由）
灵活性	依赖物理连接	逻辑划分，跨设备生效
管理成本	高（需物理调整）	低（配置更改即可）

2. VLAN的类型

2.1 基于端口的VLAN（Port-based VLAN）

最常见的类型，交换机端口被静态分配到某个VLAN。
示例：端口1-10属于VLAN 10（财务部），端口11-20属于VLAN 20（研发部）。

2.2 基于MAC地址的VLAN（MAC-based VLAN）

根据设备的MAC地址动态分配VLAN，适用于移动设备（如笔记本电脑）。

2.3 基于协议的VLAN（Protocol-based VLAN）

根据网络层协议（如IPv4、IPv6、IPX）划分VLAN（现已较少使用）。

2.4 基于子网的VLAN（Subnet-based VLAN）

根据IP地址范围划分VLAN（需三层交换机支持）。

3. VLAN的通信方式

3.1 同一VLAN内的通信

直接通过二层交换机（MAC地址表）转发，无需路由。

3.2 不同VLAN间的通信

必须经过路由器或三层交换机（通过虚拟接口SVI，如 VLAN 10 对应 192.168.1.1）。

4. VLAN的标识（VLAN Tagging）

4.1 802.1Q标准

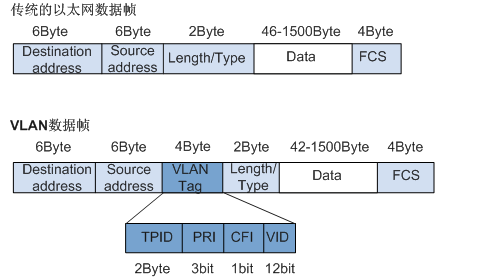

在以太网帧的源MAC和类型字段之间插入 4字节VLAN Tag：
- TPID（Tag Protocol ID）：固定 0x8100，表示802.1Q帧。
- PCP（Priority Code Point）：3位，用于QoS优先级（0-7）。
- DEI（Drop Eligible Indicator）：1位，标记是否可丢弃（用于拥塞控制）。
- VID（VLAN ID）：12位，标识VLAN（范围1-4094，其中0和4095保留）。

4.2 交换机端口的VLAN模式

端口类型作用是否添加/移除VLAN Tag

Access	连接终端设备（PC、打印机）	接收时剥离Tag，发送时不加Tag
Trunk	连接交换机/路由器，允许多个VLAN通过	始终保留Tag
Hybrid	混合模式（部分厂商如华为支持）	可配置是否带Tag

Acess端口收报文：收到一个报文,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发,如果有则直接丢弃（缺省）

Acess端口发报文：将报文的VLAN信息剥离，直接发送出去

trunk端口收报文：收到一个报文，判断是否有VLAN信息，如果没有则打上端口的PVID，并进行交换转发；如果有判断该trunk端口是否允许该 2的数据进入：如果允许则报文携带原有VLAN标记进行转发，否则丢弃该报文。

trunk端口发报文：比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，否则报文将携带原有的VLAN标记进行转发。

5. VLAN数据转发实例

5.1 access转发实例

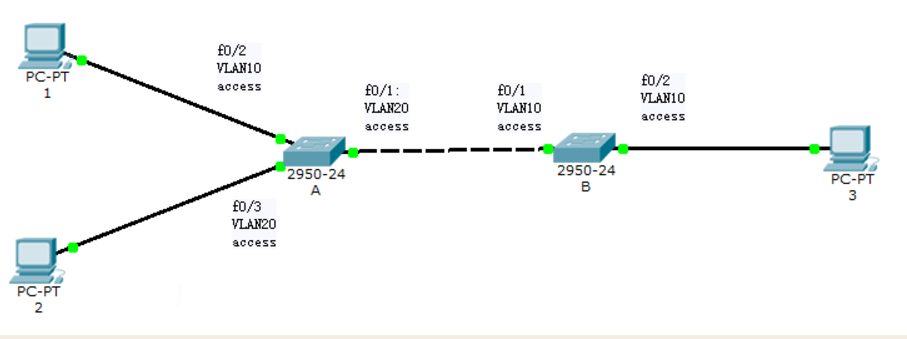

上图中，pc1不能ping通pc2，因为同一交换机内从pc1进入交换机A的access口的数据包被打上了VLAN10的标记，而和pc2相连的access的是VLAN20，从上面总结的2）条不满足，无法ping通。同理，pc1和pc3也不能ping通。

上图中，pc2和pc3能互ping通。因为数据包从pc2进入交换机A的access口时，被打上了VLAN20的标记；交换机A与B相连的access口是VLAN20，所以数据包可以从该口发出。发出的时候去掉了VLAN20的标记，到B时，由于没有标记，可以被B的左边的access口接收并打上VLAN10的标记。由于B的右边的access口也属于VLAN10，所以数据包可以从该口出（出的时候去除掉VLAN10的标记，并到达pc3）

5.2 Trunk转发实例

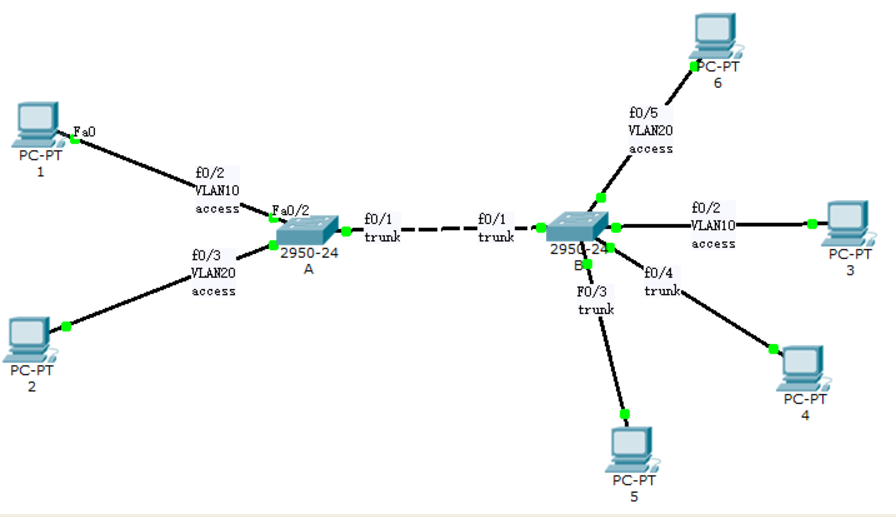

1)上图中pc1和pc3可以相通，因为数据包从pc1进入A的access口是打上了VLAN10的标记，A的右边trunk口可以接受数据包，并转发到B的trunk口（无论vid是否等于pvid）。而B的acces属于VLAN10所以pc3能收到数据包。

2）同理，pc2和pc6相通
