16.iSCSI 服务器

iSCSI 服务介绍

SCSI（小型计算机系统接口）是一种用于连接计算机与外部设备（如硬盘、光驱、打印机等）的通用接口标准。

iSCSI（互联网小型计算机系统接口）则是将 SCSI 接口与以太网技术结合的产物，也被称为 IP-SAN。它基于 TCP/IP 协议，让 SCSI 数据可以通过网络传输，实现了 “远程存储像本地硬盘一样使用” 的效果 —— 服务器（Target）提供存储资源，客户端（Initiator）通过网络访问这些资源。

通常 iSCSI 会用 10Gb 以上的以太网以保证性能，且数据中心内的 SAN 流量一般不加密（为了性能），若需通过公网传输，可搭配 IPsec 加密。

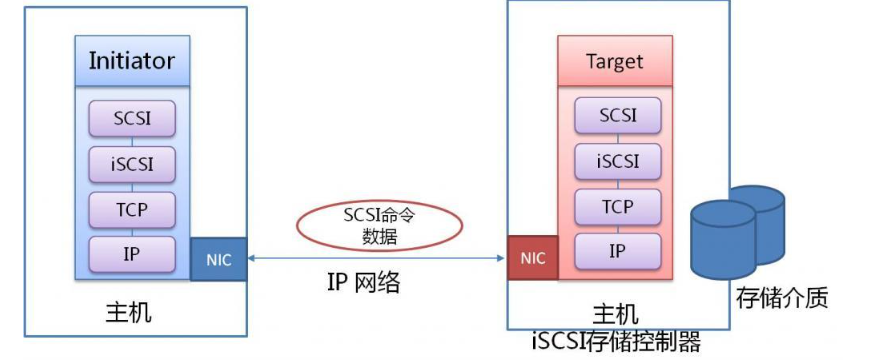

iSCSI 架构

iSCSI服务是C/S架构。访问的iSCSI目标在客户端系统上显示为本地且未格式化的SCSI快设备，等同于通过SCSI布线、FC直连或FC交换光线连接的设备。

• Initiator（发起者）：iSCSI 客户端，通常是软件（也可用硬件 HBA 卡），需要有唯一标识（IQN）。

• Target（目标）：iSCSI 服务器端的存储资源，也需要唯一标识（IQN），可提供一个或多个块设备（LUN）。

• IQN（iSCSI 唯一名称）：全球唯一的标识，格式为iqn.YYYY-MM.com.reversed.domain:name_string

  • 示例：

  iqn.2025-08.cloud.bq.server:disk1（2025-08 是日期，cloud.bq.server 是反向域名，disk1 是自定义名称）

  • YYYY-MM，年和月。示例，2020年6月为2020-06。该日期有助于确保IQN唯一性。
  • com.reversed.domain，反向域名。 例如，server.redhat.fun的反向域名为cloud.bq.www。
  • name_string，用于标识您管理的特定目标。 如果服务器只具有一个目标，则有时会省略此名称。

• Portal，指定服务器监听的ip地址和端口，例如，172.25.250.50:3260。

• LUN（Logical Unit Number），代表Target提供的块设备。 每个目标可以提供一个或多个LUN。

• ACL（Access Control List），使用Initiator的IQN限制客户端访问Target。

• TPG（Target Portal Group），是目标的完整配置，包括Portal，LUN和ACL。 几乎所有目标都使用一个TPG，但是高级配置有时可能会定义多个TPG。

• discovery，查询服务器上有Target列表。

• login，向Target验证，验证通过后即可以使用Target服务器提供的块设备。

配置 iSCSI Targets

配置 iSCSI Targets需要安装两个核心工具：

• targetd，服务端软件。
• targetcli，用于配置targetd服务。

# 安装软件
[root@server ~]# yum install -y targetd targetcli

# 启用并启动服务
[root@server ~]# systemctl enable –now target # 注意服务名是target而非targetd

# 配置防火墙
[root@server ~]# firewall-cmd –permanent –add-service=iscsi-target
[root@server ~]# firewall-cmd –reload

常用工具：targetcli 用法

targetcli是配置 iSCSI Target 的核心工具，支持交互模式（进入 shell 操作）和非交互模式（直接执行命令）。

• 交互模式：输入targetcli进入，支持ls（查看配置）、cd（切换目录）、create（创建资源）等命令，类似文件系统操作。
• 非交互模式：直接在targetcli后接命令（如targetcli /backstores/block create myblock1 /dev/sdb）。

在以下示例中，使用ls命令显示当前布局。

[root@server ~]# targetcli # 进入交互模式
targetcli shell version 2.1.fb49
Copyright 2011-2013 by Datera, Inc and others.
For help on commands, type 'help'.
/> ls
o- / ................................................................. [...]
o- backstores ...................................................... [...]
| o- block .......................................... [Storage Objects: 0]
| o- fileio ......................................... [Storage Objects: 0]
| o- pscsi .......................................... [Storage Objects: 0]
| o- ramdisk ........................................ [Storage Objects: 0]
o- iscsi .................................................... [Targets: 0]
o- loopback ................................................. [Targets: 0]
/>

配置存储后端（backstore对象）

backstore类型：

• block：本地块设备（如硬盘/dev/sdb、分区、逻辑卷）
• fileio：本地文件（作为磁盘镜像）
• pscsi：物理 SCSI 设备（直接共享物理设备）
• ramdisk：内存盘（数据不持久，重启丢失）

要使用targetcli创建后备存储，请使用其create命令。 该命令的行为取决于您在配置树中的当前位置。

示例：

/> cd /backstores/block # 切换到block类型的存储后端目录
/backstores/block> create myblock1 /dev/sdb # 创建名为myblock1的存储后端，关联/dev/sdb
Created block storage object myblock1 using /dev/sdb.

等同于

/> /backstores/block create myblock1 /dev/sdb #一种是进入到目录中，一种在根目录下操作
Created block storage object myblock1 using /dev/sdb.

命令说明：

• 语法：/backstores/<类型> create <名称> <实际存储路径>
• 作用：将本地存储资源（如/dev/sdb）封装为 iSCSI 可共享的存储对象。

创建 Target 的 IQN

在/iscsi伪目录中，创建IQN，将您选择的IQN名称作为其第一个参数,每个 Target 必须有唯一的 IQN，用于标识自身。。

/> cd /iscsi
/iscsi> create iqn.2025-08.cloud.bq.server:disk1 #创建硬盘的一个标识（格式需符合规范），如若不会写可以输入create回车会产生示例
Created target iqn.2025-08.cloud.bq.server:disk1.
Created TPG 1. # 自动创建TPG 1
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260. # 自动创建默认门户
/iscsi> ls
o- iscsi ...................................................... [Targets: 1]
o- iqn.2025-08.cloud.bq.server:disk1 ............................... [TPGs: 1]
o- tpg1 ......................................... [no-gen-acls, no-auth]
o- acls .................................................... [ACLs: 0]
o- luns .................................................... [LUNs: 0]
o- portals .............................................. [Portals: 1]
o- 0.0.0.0:3260 ............................................... [OK]

命令说明：

• 语法：/iscsi create <IQN>
• 作用：创建 Target 并自动生成 TPG 和默认门户（监听所有 IP 的 3260 端口）。

关联 LUN（将存储后端分配给 Target）

LUN 是 Target 对外提供的块设备，需关联到之前创建的存储后端。

/> cd /iscsi/iqn.2025-08.cloud.bq.server:disk1/tpg1/luns # 切换到当前Target的LUN配置目录
/iscsi/iqn.20...sk1/tpg1/luns> create /backstores/block/myblock1 # 将存储后端myblock1关联为LUN（默认LUN编号为0）
Created LUN 0.

命令说明：

• 语法：/iscsi/<IQN>/tpg1/luns create <存储后端路径>
• 作用：将存储后端资源分配给 Target，客户端登录后可看到该 LUN 作为块设备。

配置 ACLS

通过客户端的 IQN 设置访问控制，只有在 ACL 中的客户端才能登录 Target。

/> cd /iscsi/iqn.2025-08.cloud.bq.server:disk1/tpg1/acls # 切换到当前Target的ACL配置目录
/iscsi/iqn.20...sk1/tpg1/acls> create iqn.2025-08.cloud.bq.client ## 允许IQN为iqn.2025-08.cloud.bq.client的客户端访问
Created Node ACL for iqn.2025-08.cloud.bq.clien
Created mapped LUN 0. # 自动映射LUN 0到该客户端

命令说明：

• 语法：/iscsi/<IQN>/tpg1/acls create <客户端IQN>
• 作用：仅允许指定 IQN 的客户端访问当前 Target。

配置 Portal（指定监听 IP 和端口）

默认 Portal 监听所有 IP（0.0.0.0），建议改为服务器的具体 IP（增强安全性）。

/> cd /iscsi/iqn.2025-08.cloud.bq.server:disk1/tpg1/portals/ # 切换到当前Target的Portal配置目录
/iscsi/iqn.20.../tpg1/portals> delete 0.0.0.0 3260 ## 删除默认的0.0.0.0:3260监听
Deleted network portal 0.0.0.0:3260
/iscsi/iqn.20.../tpg1/portals> create 10.1.8.10 3260 # 设置监听指定IP（如10.1.8.10）和端口（默认3260）
Using default IP port 3260
Created network portal 10.1.8.10:3260.

命令说明：

• 语法 1（删除）：/iscsi/<IQN>/tpg1/portals delete <IP> <端口>
• 语法 2（创建）：/iscsi/<IQN>/tpg1/portals create <IP> [端口]（端口默认 3260）
• 作用：指定服务器监听的 IP 和端口，仅允许通过该 IP 访问 iSCSI 服务。

保存配置

退出targetcli shell时，该命令将配置保存在/etc/target/saveconfig.json文件中。

/> exit # 退出交互模式，自动保存配置（默认auto_save_on_exit=true）
Global pref auto_save_on_exit=true
Configuration saved to /etc/target/saveconfig.json # 配置文件路径

非交互式管理 Targets

若用非交互命令配置，需手动执行保存

[root@server ~]# targetcli /backstores/block create myblock1 /dev/sdb # 创建存储后端
Created block storage object myblock1 using /dev/sdb.

[root@server ~]# targetcli /iscsi create iqn.2025-08.cloud.bq.server:disk1 # 创建Target IQN
Created target iqn.2025-08.cloud.bq.server:disk1.
Created TPG 1.
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260.

[root@server ~]# targetcli /iscsi/iqn.2025-08.cloud.bq.server:disk1/tpg1/luns \\
> create /backstores/block/myblock1 # 关联LUN
Created LUN 0.

[root@server ~]# targetcli /iscsi/iqn.2025-08.cloud.bq.server:disk1/tpg1/acls \\
> create iqn.2025-08.cloud.bq.client # 配置ACL（允许客户端IQN）
Created Node ACL for iqn.2025-08.cloud.bq.client
Created mapped LUN 0.

[root@server ~]# targetcli /iscsi/iqn.2025-08.cloud.bq.server:disk1/tpg1/portals \\
> delete 0.0.0.0 3260 # 修改Portal（删除默认）
Deleted network portal 0.0.0.0:3260

[root@server ~]# targetcli /iscsi/iqn.2025-08.cloud.bq.server:disk1/tpg1/portals \\
> create 10.1.8.10 3260 # 设置监听指定IP
Using default IP port 3260
Created network portal 172.25.250.10:3260.

[root@server ~]# targetcli saveconfig # 手动保存配置
Configuration saved to /etc/target/saveconfig.json

提示：与交互式使用targetcli不同，命令行模式必须显式运行saveconfig子命令以保存配置。

访问 iSCSI 存储（客户端配置）

iSCSI 启动器通常以软件方式实现。 使用基于软件的iSCSI启动器需要连接到具有足够带宽的现有以太网网络，以承载存储流量。

您也可以使用硬件启动器-主机总线适配器（HBA），从而减轻了其他系统资源的负担。

客户端（Initiator）需通过软件工具访问 Target，步骤如下：

步骤 1：安装客户端工具

客户端需安装iscsi-initiator-utils，包含 iSCSI 客户端服务和配置工具(/etc/iscsi/iscsid.conf和**/etc/iscsi/initiatorname.iscsi**配置文件)。

[root@client ~]# yum install -y iscsi-initiator-utils

步骤 2：配置客户端 IQN

客户端必须有唯一 IQN（与服务器 ACL 中允许的 IQN 一致），配置文件为/etc/iscsi/initiatorname.iscsi,存储到该文件中。管理员通常需要更改该名称。

[root@client ~]# vim /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2025-08.cloud.bq.client # 需与服务器ACL中配置的IQN一致

修改后重启客户端服务：

/etc/iscsi/iscsid.conf文件包含您连接的目标的默认设置。 这些设置包括iSCSI超时，重试以及用于身份验证的用户名和密码参数。

软件包安装会自动配置iscsid服务，以便启动器在系统启动时自动重新连接到任何已发现的目标。 每当您修改启动程序的配置文件时，请重新启动iscsid服务。

[root@client ~]# systemctl restart iscsid # 使IQN生效

步骤 3：发现 Target（扫描服务器存储）

通过iscsiadm工具扫描服务器，获取可访问的 Target 列表。

# 语法：iscsiadm -m discovery -t st -p <服务器IP[:端口]>
[root@client ~]# iscsiadm -m discovery -t st -p 10.1.8.10 # 服务器IP为10.1.8.10，端口默认3260
10.1.8.10:3260,1 iqn.2025-08.cloud.bq.server:disk1 # 发现的Target信息

命令参数说明：

• -m discovery：指定模式为 “发现 Target”
• -t st：指定发现类型为 “发送目标”（最常用）
• -p：指定服务器的 Portal（IP [: 端口]）

步骤 4：登录 Target（挂载存储）

发现 Target 后，登录即可使用其提供的块设备。

# 语法：iscsiadm -m node -T <Target的IQN> -p <服务器IP[:端口]> -l
[root@client ~]# iscsiadm -m node -T iqn.2025-08.cloud.bq.server:disk1 -p 10.1.8.10:3260 -l
Logging in to [iface: default, target: iqn.2025-08.cloud.bq.server:disk1, portal: 10.1.8.10,3260]
Login to [iface: default, target: iqn.2025-08.cloud.bq.server:disk1, portal: 10.1.8.10,3260] successful.

命令参数说明：

• -m node：指定模式为 “管理 Target 节点”
• -T：指定要登录的 Target 的 IQN
• -p：指定服务器的 Portal
• -l：表示 “登录”（login）

步骤 5：验证存储设备

登录成功后，Target 提供的 LUN 会作为本地块设备出现（如/dev/sdc），可通过以下命令查看：

# 查看iSCSI会话及关联的设备
[root@client ~]# iscsiadm -m session -P 3 # -P 3表示详细输出
...
Attached scsi disk sdc State: running # 这里sdc即为远程存储设备

# 或查看块设备列表
[root@client ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
...
sdc 8:32 0 10G 0 disk # 新出现的iSCSI设备

步骤 6：使用存储设备

若设备为空，可格式化后挂载使用（注意：禁止多客户端同时挂载非集群文件系统，会导致数据损坏）。

# 格式化设备（以xfs为例）
[root@client ~]# mkfs.xfs /dev/sdc

# 创建挂载点
[root@client ~]# mkdir /data/iscsi

# 临时挂载
[root@client ~]# mount /dev/sdc /data/iscsi

步骤 7：持久化挂载（开机自动挂载）

为避免重启后需手动挂载，需配置/etc/fstab，但需注意：

• 用 UUID 而非设备名（设备名可能变动）
• 加_netdev选项（确保网络就绪后再挂载）

# 1. 获取设备UUID
[root@client ~]# blkid /dev/sdc
/dev/sdc: UUID="3d49d1dd-8209-43a1-a106-4de328762e00" TYPE="xfs"

# 2. 编辑/etc/fstab，添加如下行
[root@client ~]# vim /etc/fstab
UUID="3d49d1dd-8209-43a1-a106-4de328762e00" /data/iscsi xfs defaults,_netdev 0 0

# 3. 确保iscsi服务开机自启（默认已开启）
[root@client ~]# systemctl enable iscsi

断开 Target 连接

若需停止使用远程存储，按以下步骤操作：

# 1. 卸载挂载点
[root@client ~]# umount /data/iscsi

# 2. 从Target注销（退出登录）
# 语法：iscsiadm -m node -T <Target IQN> -p <服务器IP:端口> -u
[root@client ~]# iscsiadm -m node -T iqn.2025-08.cloud.bq.server:disk1 -p 10.1.8.10:3260 -u

# 3. 删除本地记录（避免开机自动登录）
# 语法：iscsiadm -m node -T <Target IQN> -p <服务器IP:端口> -o delete
[root@client ~]# iscsiadm -m node -T iqn.2025-08.cloud.bq.server:disk1 -p 10.1.8.10:3260 -o delete

命令参数说明：

• -u：表示 “注销”（logout）
• -o delete：表示 “删除” 本地节点记录

故障处理

登录失败：IQN 不匹配

现象：发现 Target 成功，但登录时提示权限不足。
原因：客户端 IQN 未在服务器 ACL 中配置。
解决：
