注意：本篇文章中讲到数据通过网络协议栈的内容中，不涉及硬件层

一、以太网

1.1 认识以太网

• 以太网（Ethernet）是一套由IEEE 802.3标准定义的局域网技术体系，它并非特指某个具体网络，而是规范了从数据链路层到物理层的完整技术方案
• 该标准明确定义了MAC帧格式、CSMA/CD介质访问控制、网络拓扑结构、传输介质（双绞线、光纤等）以及速率等级（10M/100M/1G/10G/100G等），其中双绞线成为主导介质
• 作为当前应用最广泛的局域网技术，以太网凭借标准化、高兼容性和持续演进能力（如400G以太网）占据统治地位，而与它并列的令牌环网（IEEE 802.5）因效率不足被淘汰，无线LAN（Wi-Fi，IEEE 802.11）则在其基础上补充了无线场景需求，二者共同构成现代局域网的基石

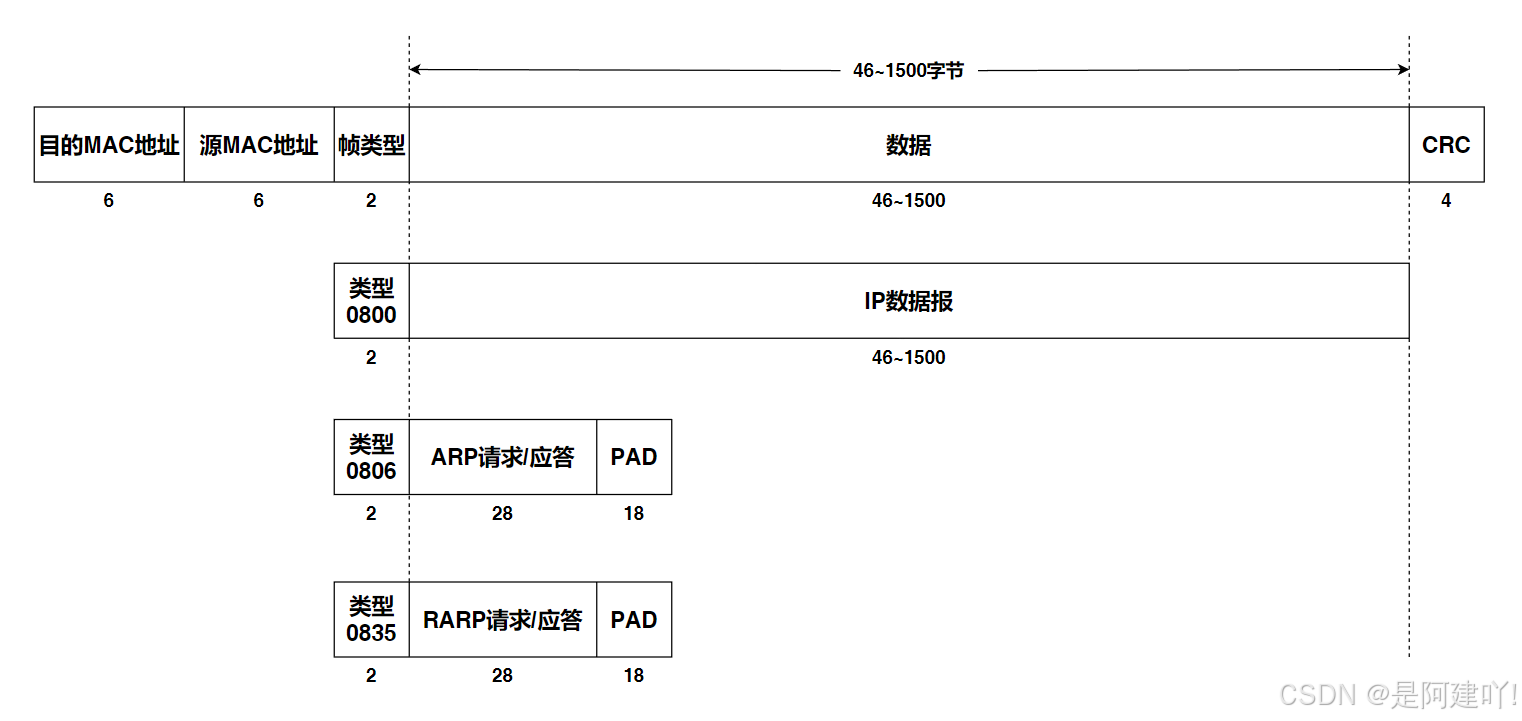

1.2 以太网帧格式

• MAC地址也叫做网卡的硬件地址，长度是48位，是在网卡出厂时固化的
• 帧协议类型字段有三种选项，分别对应IP、ARP、RARP
• 帧末尾是CRC校验码
• 在以太网帧结构中，PAD（填充字段） 是一个可选的填充部分，主要用于确保以太网帧满足最小长度要求。有效载荷部分不足46字节时，需通过PAD填充至46字节，以满足最小帧长

以太网帧由以太网首部、有效载荷（数据）和以太网尾部构成，那么就有下面两个问题需要解决：

1.3 MAC地址

1.3.1 认识MAC地址

• MAC地址是数据链路层中用于唯一标识网络设备的硬件地址，用来识别数据链路层中相连的节点
• MAC地址长度为48位，即6个字节，一般用16进制数字加上冒号的形式来表示（例如: 00:1A:2B:3C:4D:5E）
• MAC地址在网卡出厂时就确定了，不能修改，MAC地址通常是唯一的（虚拟机中的MAC地址不是真实的MAC地址，可能会冲突，也有些网卡支持用户配置MAC地址）

1.3.2 MAC地址的类型

• 单播MAC地址：
  • 第1字节的第2个最低有效位（LSB）为 0
  • 示例：00:1A:2B:3C:4D:5E –> 00 的二进制是 00000000（第2位为0，单播）
• 组播MAC地址：
  • 第1字节的第2个最低有效位（LSB）为 1
  • 示例：01:00:5E:00:00:01 –> 01 的二进制是 00000001（第2位为1，组播）
• 广播MAC地址：
  • 特殊组播地址，固定为 FF:FF:FF:FF:FF:FF（全1）

1.3.3 MAC地址 VS IP地址

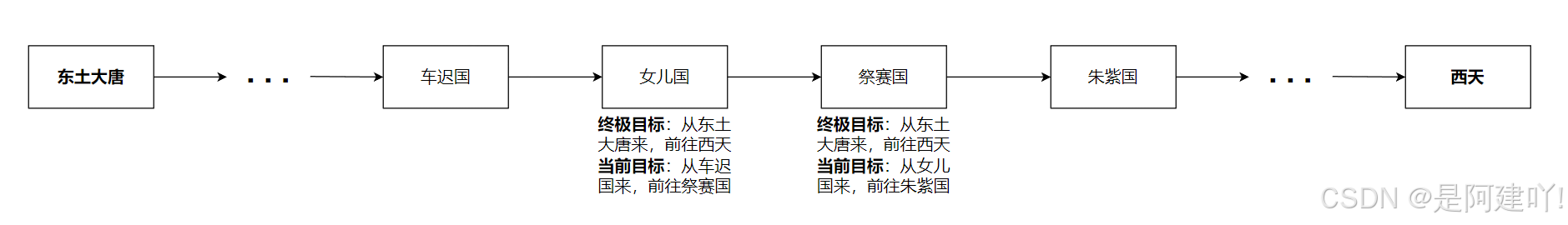

相信大家都看过西游记，唐僧一群人每到达一个国家都会跟国王说自己的终极目标，从东土大唐来去西天取经，然后说自己的当前目标，从哪里到当前国家的，最后问想要去西天，下一个国家应该去哪。

在这里我们就看出来了，最终目标一直都没变，而当前目标一直在变。这里的终极目标就代表着IP地址，当前目标就代表着MAC地址，在发送信息时，报文的IP地址是一直不变的（实际上私有网络访问公网网络时，IP是可能会变化的），而MAC地址需要一直改变。

1.4 局域网如何通信

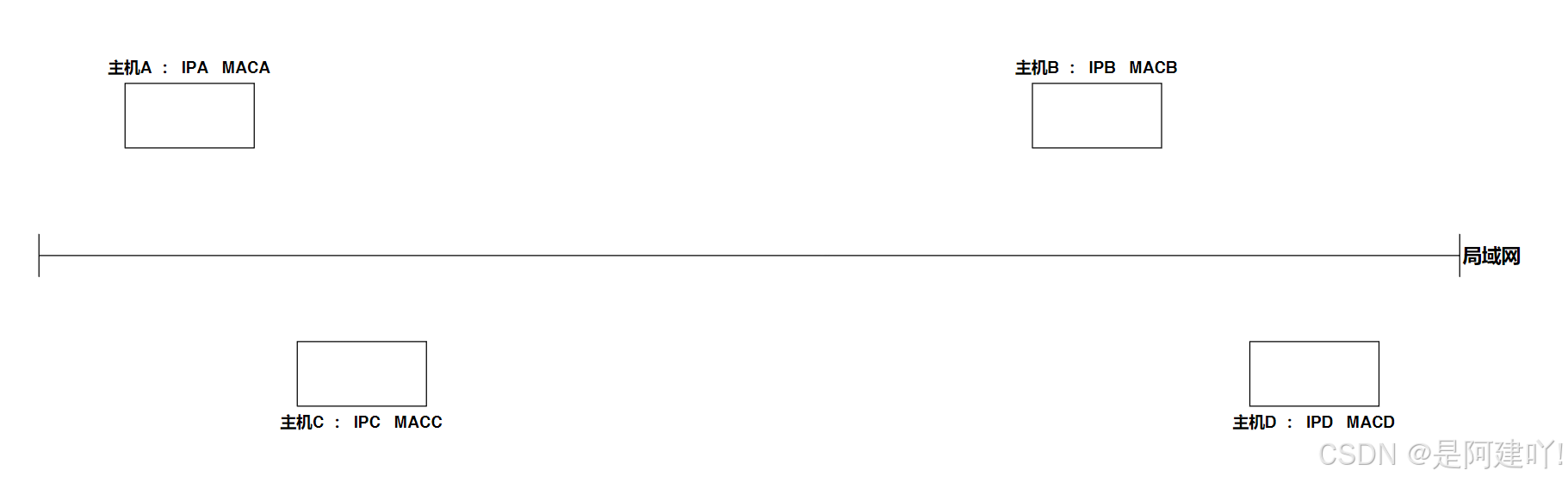

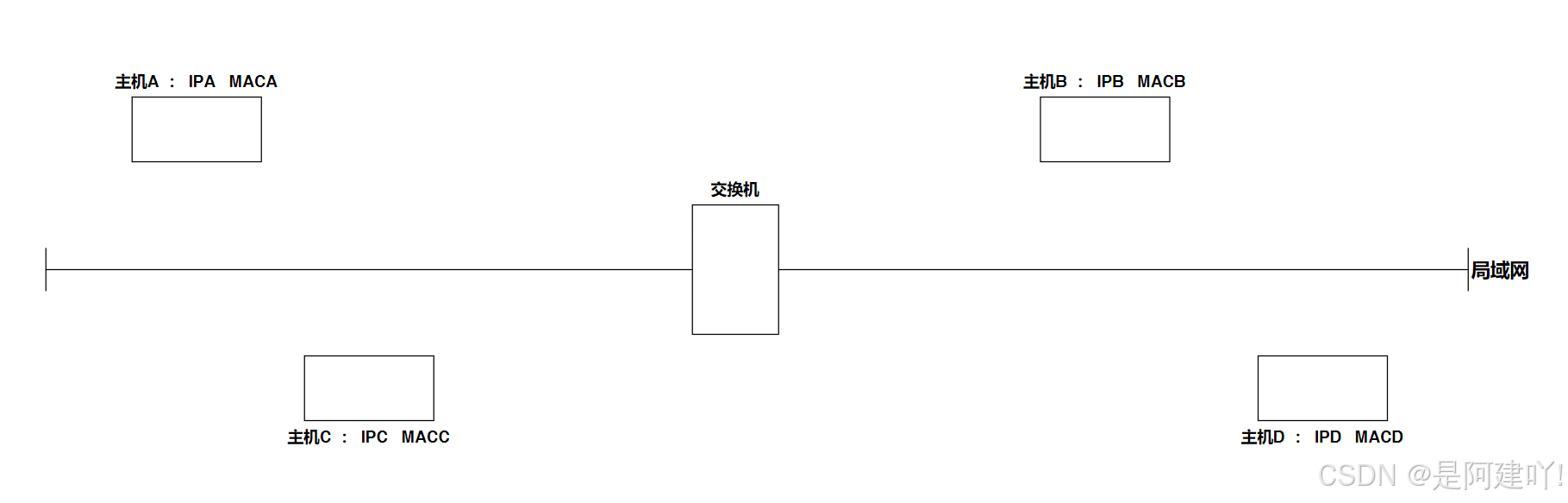

下面是一个局域网的情况，由于这里已经明确是局域网通信，所以就没有画路由器。

首先，主机A想向主机D发送数据，主机A中会存在一个路由表，并且一个局域网中有一个网络号，主机A将主机D的IP地址与子网掩码进行按位与，确认主机A和主机D在同一个局域网。

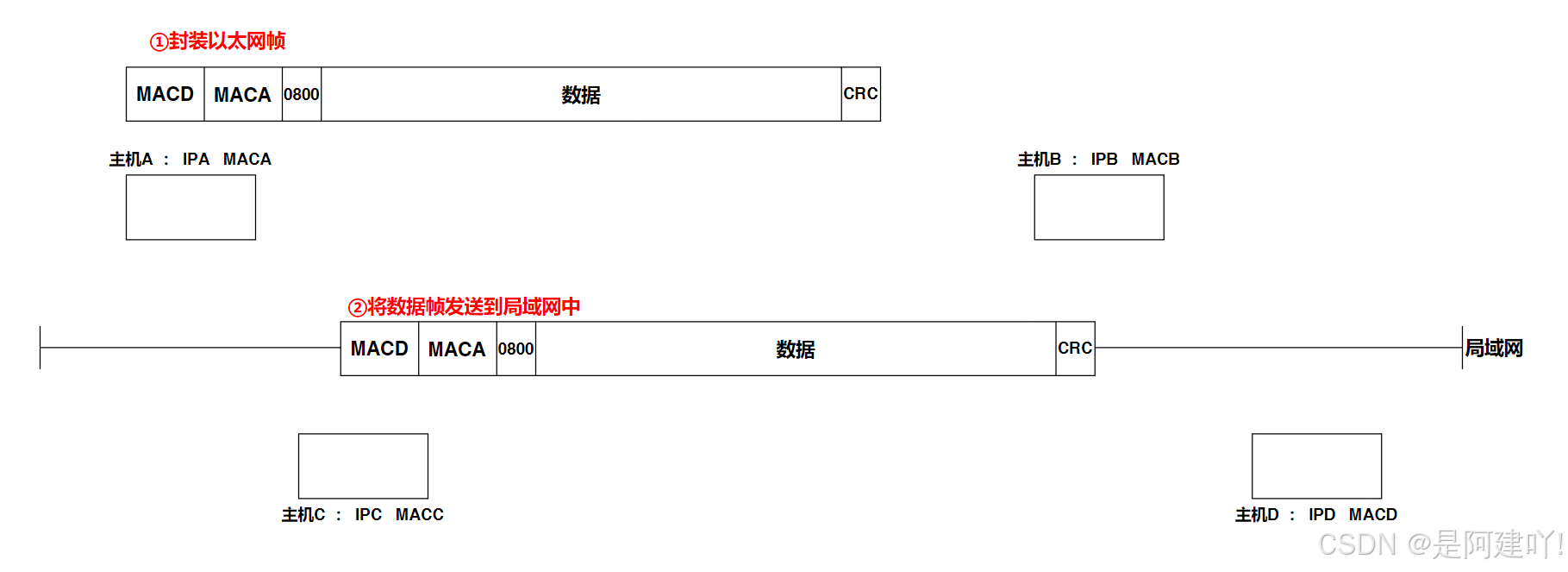

然后主机A将数据通过网络协议栈封装后，将数据帧发送到局域网中。

一个主机在局域网中发送数据帧，在这个局域网中的所有主机都可以收到。

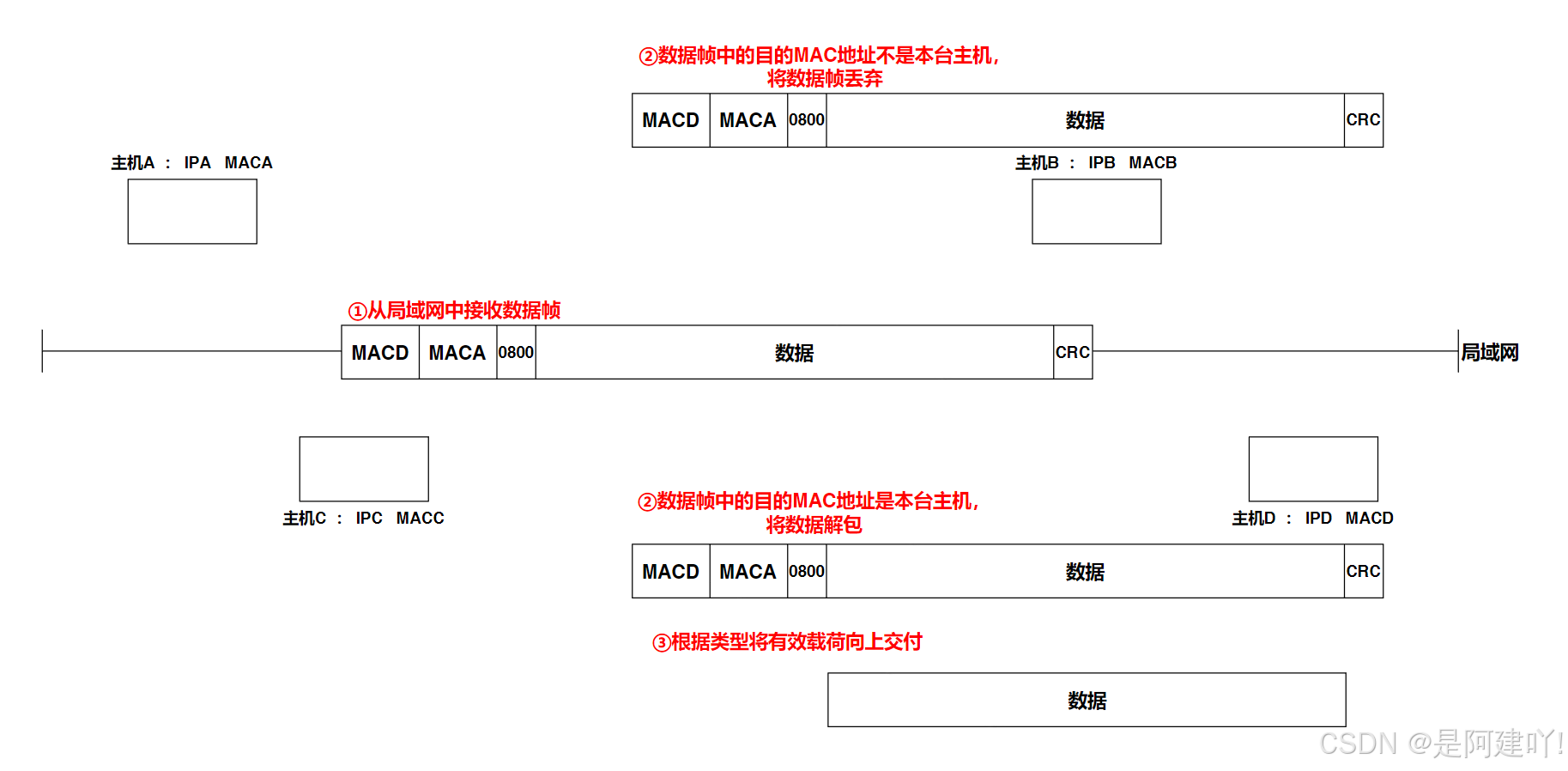

最后，局域网中的其他主机收到数据帧后，主机会通过读取数据帧中的目的MAC地址，会分为两种情况

发现数据帧是发生给该主机的，该主机会将数据帧解包，将有效载荷向上交付

1.5 局域网数据碰撞

1.5.1 数据碰撞

结合上面三条，从系统角度上来看，局域网非常像多台主机的临界资源。

1.5.2 划分碰撞域（交换机）

相信大家都经历过，当没多少人使用网络的时候，网速很快，当有很多人使用网络的时候，网络很慢，这就是同一时间有很多主机在局域网中发送数据，导致局域网碰撞导致的。

为了解决这个问题，这里就要引入交换机，用来划分局域网的碰撞域。

以下是数据传输流程：

常规情况下，一个主机对应一个交换机的一个端口，每个端口对应着一个独立通信信道。以下图为例，局域网中有四台主机和一个交换机，也就是说主机A、B、C、D各自对应交换机的一个端口，主机A向主机C发送数据的时候，交换机仅将数据转发给主机C，主机B和D不会收到该数据，做到了交换机的每个端口是一个独立的碰撞域

还有一种情况，通过二级交换机扩展，可以将多台主机逻辑连接到上级交换机的同一端口，但每台主机仍实际占用下级交换机的一个独立端口。当主机A向主机C发送数据时，下级交换机仅将数据转发给主机C，主机B和D不会收到该数据，从而在物理层面隔离了碰撞域。

二、ARP协议

ARP不是一个单纯的数据链路层的协议，而是一个介于数据链路层和网 络层之间的协议。

2.1 ARP协议的作用

在1.4中讲解局域网是如何通信的时候，不知道大家有没有注意到一个问题，就是主机A知道主机D的IP地址，但是主机A并不知道主机D的MAC地址，那么数据帧中的目的MAC地址就无法填写，也无法封装数据帧了。

为了解决这个问题，就要引入ARP协议了。

ARP协议是用于建立主机 IP地址 和 MAC地址 的映射关系.

• 在网络通讯时，源主机的应用程序知道目的主机的IP地址和端口号，但不知道目的主机的MAC地址
• 数据帧被主机收到后，如果数据帧的MAC地址与本机不符，就会被主机直接丢弃
• 因此在通讯前必须获得目的主机的MAC地址

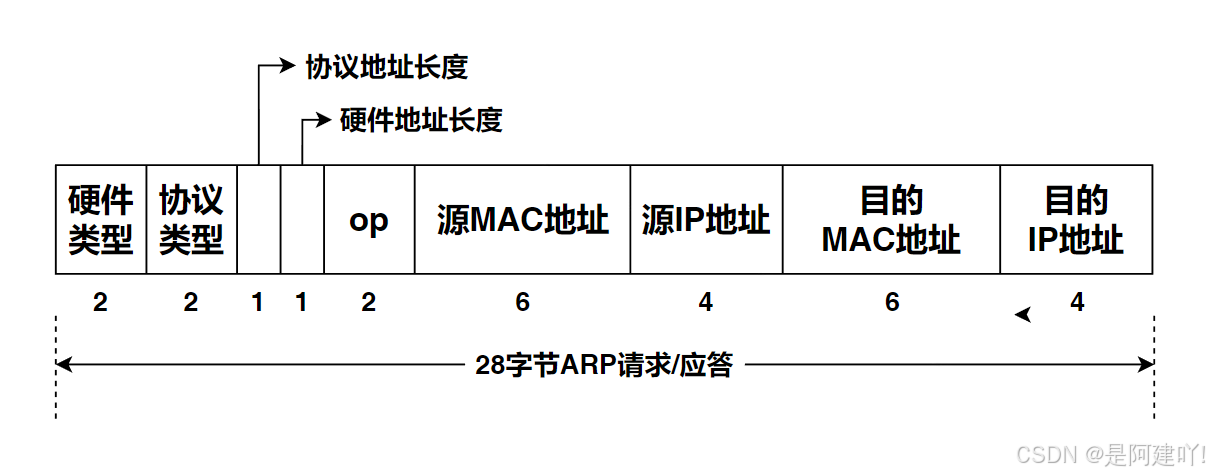

2.2 ARP数据报的格式

• 硬件类型：链路层网络类型，1为以太网
• 协议类型：要转换的地址类型，0x0800为IP地址
• 硬件地址长度：对于以太网地址为6字节
• 协议地址长度：对于和IP地址为4字节
• op字段：为1表示ARP请求，为2表示ARP应答

2.3 ARP协议的工作流程

下面是一个局域网的情况，由于这里已经明确是局域网通信，所以就没有画路由器。

主机A想向主机D发送数据，主机A中会存在一个路由表，并且一个局域网中有一个网络号，主机A将主机D的IP地址与子网掩码进行按位与，确认主机A和主机D在同一个局域网。

主机A想向主机D发送数据，但是主机A只知道主机D的IP地址，并不知道主机D的MAC地址，所以主机A就会通过ARP协议来获取主机D的MAC地址。

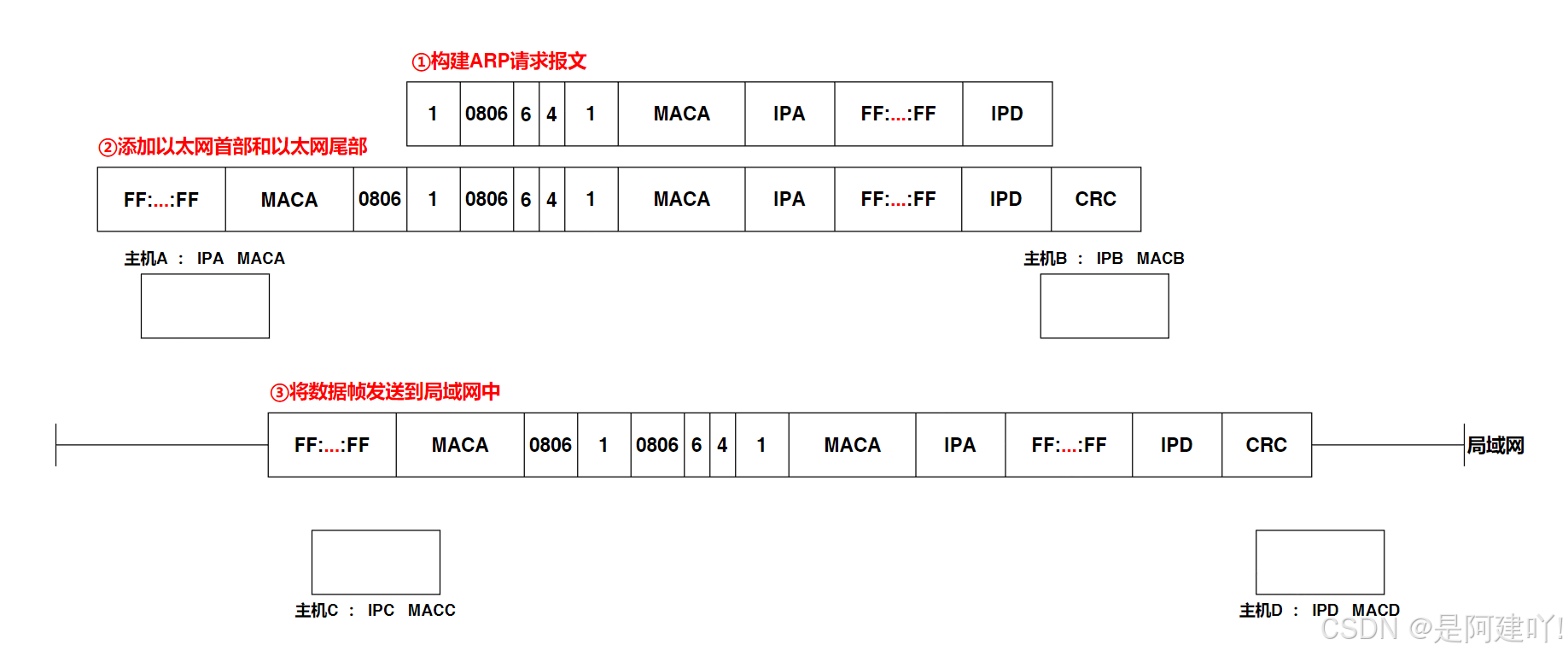

主机A会先构建一个ARP请求报文，然后为报文封装以太网首部和尾部成为数据帧，最后再将数据帧发送到局域网中。

一个主机在局域网中发送数据帧，在这个局域网中的所有主机都可以收到。

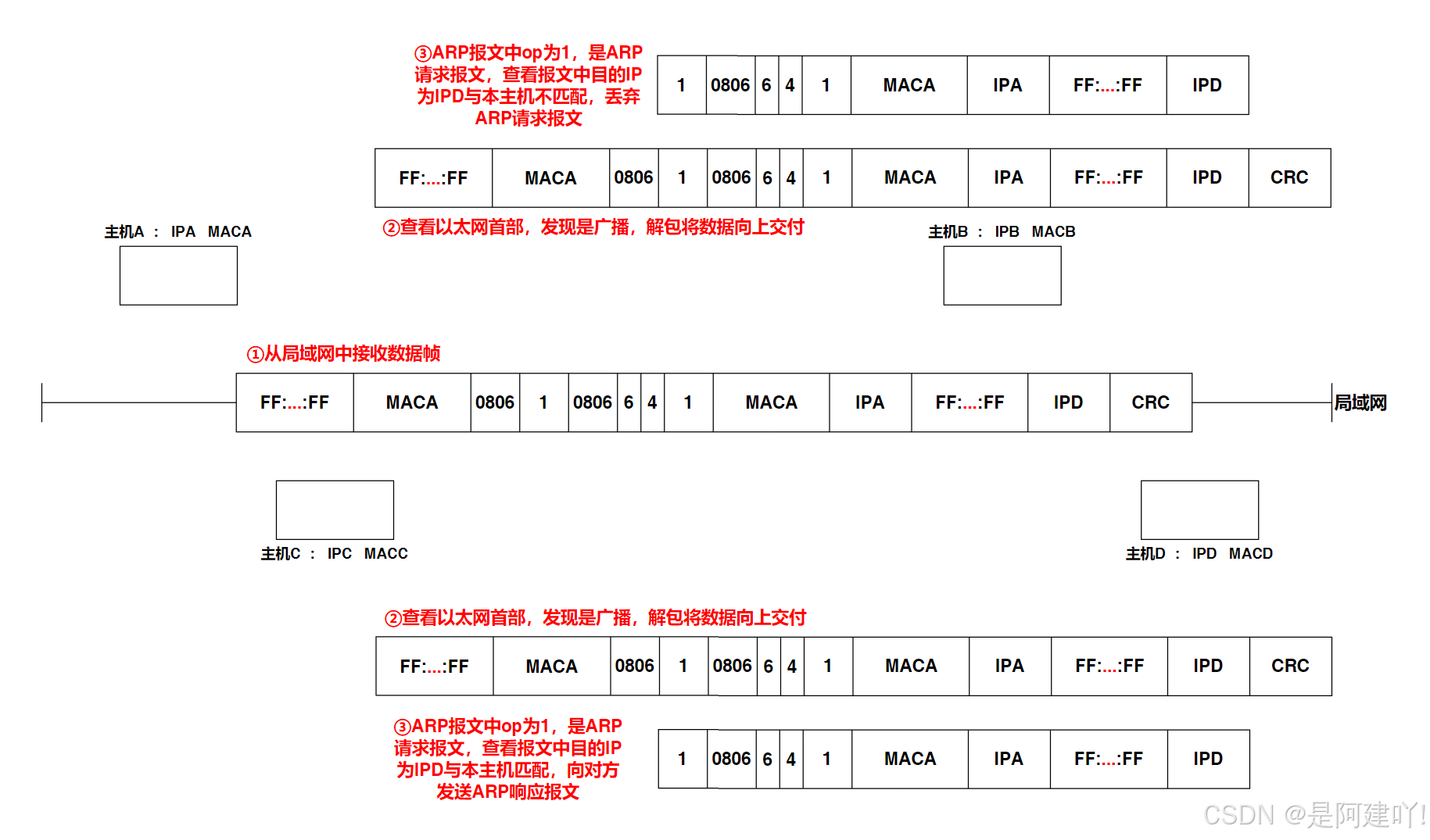

最后，局域网中的其他主机收到数据帧后，主机通过读取数据帧中的目的MAC地址，发现是广播地址，然后会将数据帧解包，将有效载荷（ARP请求报文）向上交付，这里会分为两种情况

这里主机B和主机C收到数据帧后，会将ARP请求报文丢弃，而主机D会向主机A发送ARP响应报文。

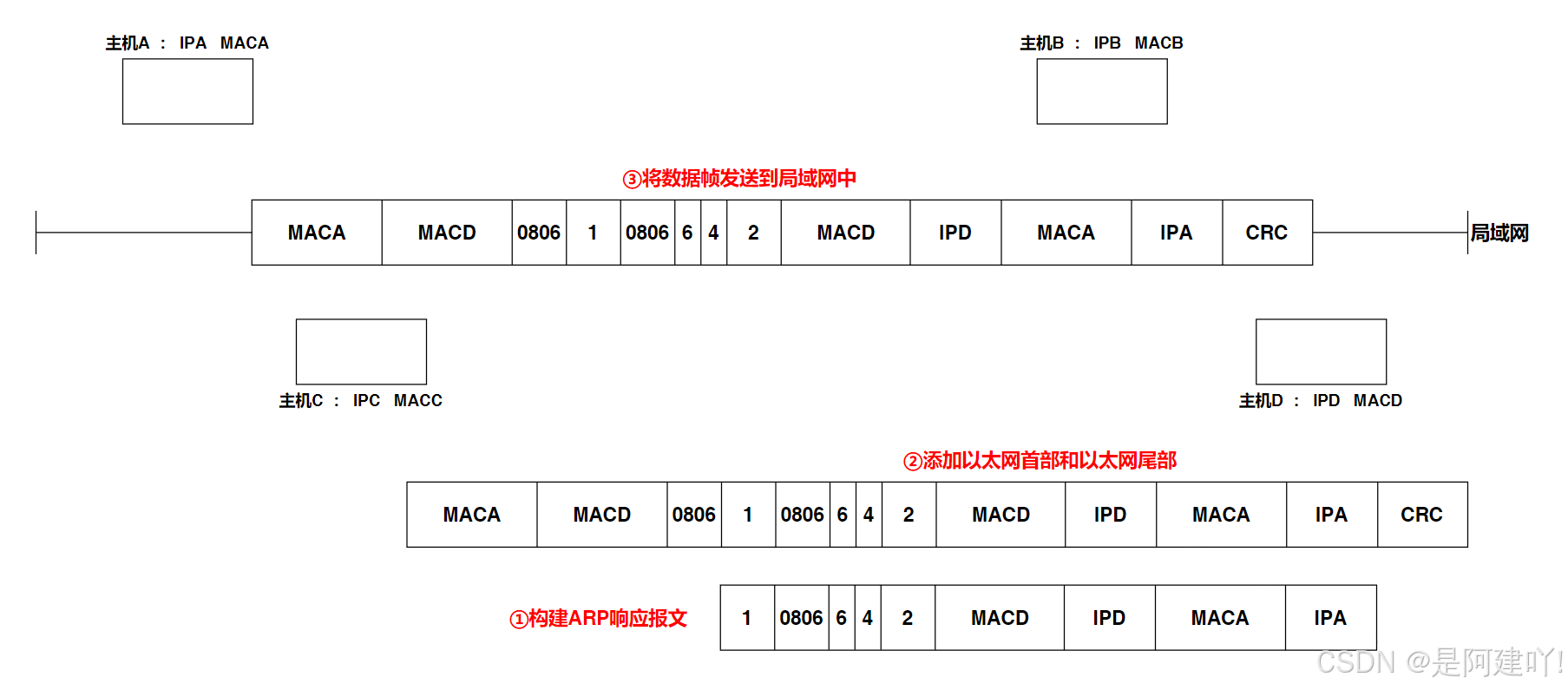

主机D向主机A发送ARP响应报文，首先需要构建一个ARP响应报文，然后为报文封装以太网首部和尾部成为数据帧，最后再将数据帧发送到局域网中。

当主机D将数据帧发送到局域网中，在这个局域网中的所有主机都可以收到这个数据帧。

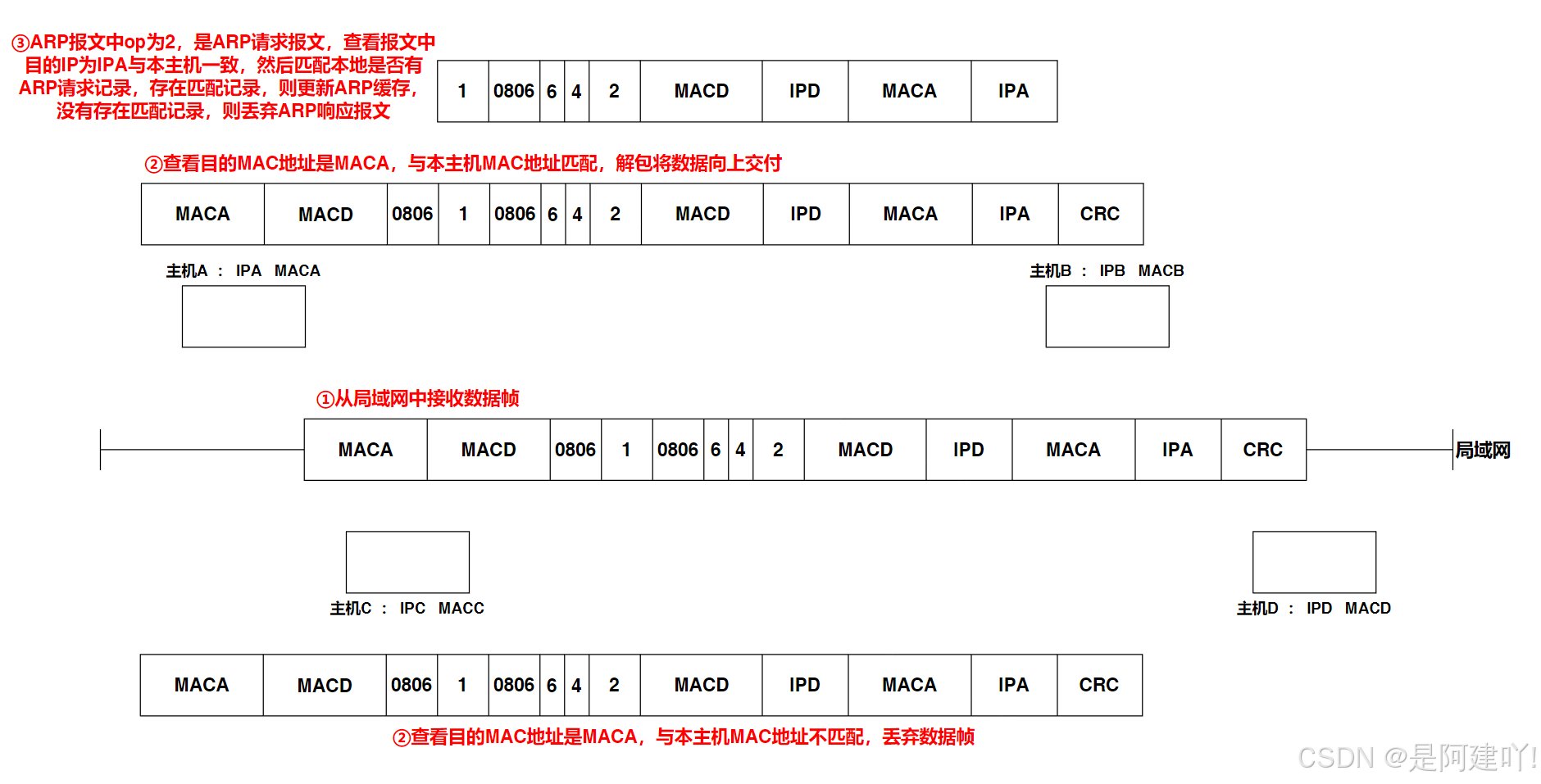

局域网中的其他主机收到数据帧后，主机会通过读取数据帧中的目的MAC地址，会分为两种情况

这里主机A会更新ARP缓存，主机B和主机C会将数据帧丢弃。

当主机A更新ARP缓存后，主机A就知道了主机D的MAC地址，主机A就可以正常的向主机D发送数据了。

2.4 ARP协议的特性

2.5 如何成为中间人（连接热点）

成为中间人的方式有很多种，这里我以用户连接热点，让开热点的主机（攻击者）成为中间人：

结尾
