网硕互联帮助中心大型数据中心的定义与特点
大型数据中心通常拥有200~数千个机柜，部署成千上万台服务器与存储设备，支持云计算、大型AI模型训练、全球CDN骨干、金融风控系统等关键任务，对网络带宽、存储吞吐、时延控制与系统可靠性有极致要求。核心系统依赖精确同步，差分晶体振荡器作为时钟源在其中发挥基础性作用。
大型数据中心典型案例
1. 超大型云计算平台（如AWS、阿里云、腾讯云）
应用背景： 支撑海量用户访问、跨地域CDN部署、AI推理与训练、云数据库服务等超大规模分布式任务。
使用设备： Spine-Leaf核心交换网络、AI加速服务器（NVIDIA H100/800）、大容量SSD集群、RDMA网卡、InfiniBand交换机、时间同步模块。
2. 金融高频交易数据中心
应用背景： 支持亚毫秒级交易撮合与行情分发，需全系统低延迟与高抖动抑制能力。
使用设备： FPGA行情解析卡、超低延迟交换设备、25G/100G光模块、NVMe高速存储、精准时钟分发系统（IEEE1588/PTP）。
3. AI 超算中心（如OpenAI、百度文心大模型）
应用背景： 用于训练数千亿参数模型，涉及上万GPU节点互联、超高速NVLink、PCIe Gen5/6 互通以及集群时钟同步。
使用设备： AI服务器、HPC互联交换网络、光模块、分布式存储、RDMA网卡、可编程振荡器与低抖动同步模块。
典型设备与匹配方案
1. Spine/Leaf 高速交换网络
匹配方案：FCO-5L 156.25MHz LVPECL 输出
芯片型号：Broadcom Tomahawk 4/5、Marvell Teralynx
匹配原因：支持400G/800G链路，交换芯片需超低抖动（小于0.2ps）时钟驱动SerDes，FCO-5L稳定度高、支持工业温度。
线路布置建议：SerDes区域采用短线连接，使用等长差分对，靠近芯片布置。
2. AI GPU服务器与主板时钟
匹配方案：FCO-7L 100MHz HCSL 输出
芯片型号：NVIDIA H100、AMD Instinct MI300、Intel Sapphire Rapids
匹配原因：GPU主板需HCSL时钟驱动PCIe Gen5/6，FCO-7L可满足±25ppm频稳与小于0.3ps抖动要求，确保信号完整性。
线路布置建议：靠近CPU/GPU之间的时钟缓冲器，保持时钟线层与参考地连续。
3. 高性能NIC与RDMA网卡
匹配方案：FCO-3L 125MHz LVDS 输出
芯片型号：Intel E810、NVIDIA ConnectX-6/7、Broadcom NetXtreme
匹配原因：RDMA时延敏感，网卡需高精度差分振荡器驱动时钟域，FCO-3L支持3.3V/2.5V兼容。
线路布置建议：NIC至PCIe缓冲区走线对称，建议使用AC耦合连接振荡器输出。
4. QSFP-DD/OSFP 光模块
匹配方案：FCO-2L 161.1328125MHz LVDS 输出
芯片型号：Semtech GN2104、MACOM MAOM-003419、MaxLinear MxL9354
匹配原因：支持PAM4高速传输，抖动容限极低，FCO-2L拥有超小封装与低功耗特性。
线路布置建议：时钟至CDR模块建议小于10mm长度，需终端匹配和低杂散干扰布局。
5. 分布式存储控制器
匹配方案：FCO-5L 100MHz LVPECL 输出
芯片型号：Broadcom MegaRAID、Microchip Flashtec NVMe 3108
匹配原因：RAID控制芯片频率稳定要求高，FCO-5L抖动小于0.2ps，可确保冗余同步与一致性操作。
线路布置建议：与主控芯片时钟域独立隔离，避免与高速信号交叉。
总结

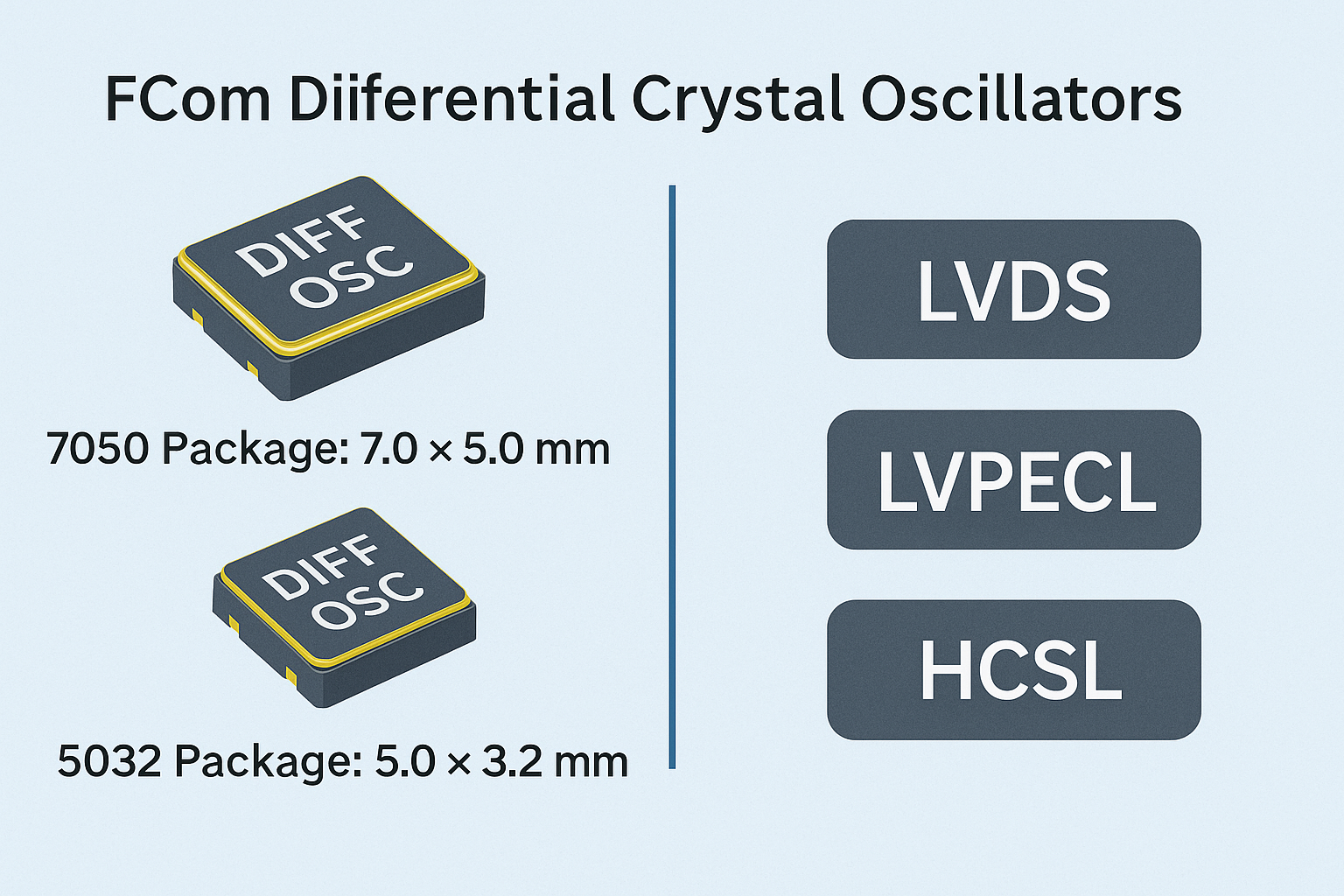

在大型数据中心中，无论是AI集群、金融系统还是全球云平台，系统之间的时钟同步与稳定性是确保高吞吐与安全运行的基础。FCom差分晶体振荡器在多个高性能节点中展现出低抖动、宽温支持与多封装兼容性，已成为高可靠时钟系统的首选。
通过芯片级适配与合理PCB布局，FCom FCO系列差分振荡器为构建高性能数据中心的网络核心、存储控制、AI计算平台提供了可靠支撑，是保障系统稳定运行的关键元器件之一。
