LabVIEW中TCP服务器与客户端通信设计教程

本文还有配套的精品资源，点击获取

简介：网络通信是软件开发的关键环节。LabVIEW，一种图形化编程环境，特别适用于构建TCP通信系统。本教程将深入探讨TCP协议原理，并详细指导如何在LabVIEW中设计TCP服务器和客户端，包括创建监听套接字、数据收发、以及连接管理等。通过实践这些步骤，学习者将能够构建可靠的数据传输应用。

1. 网络通信重要性

在当今数字化时代，网络通信已成为现代信息系统不可或缺的组成部分。无论是日常生活中的信息传递，还是企业运作中的数据交换，都依赖于一个稳定而高效的通信网络。网络通信的重要性首先体现在其快速的信息传递能力，它能够在几毫秒内将数据从一个地点传输到另一个地点，实现了即时通信和远程协作。其次，网络通信的普及推动了全球一体化，打破了地理界限，让国际交流与合作成为可能。

1.1 网络通信的基本功能

网络通信最基本的功能是实现数据的传输。数据可以是文本、图片、音频、视频等多种形式。网络协议定义了数据的格式、传输方式和传输规则，使得不同设备和系统能够相互理解和通信。TCP/IP协议族是最常见的协议栈，它通过定义一系列的通信规则来保证数据包的正确路由和传输。

1.2 网络通信的影响

网络通信不仅促进了信息技术的发展，而且对社会经济产生了深远影响。一方面，它改变了传统的商业模式，促进了电子商务和在线服务的兴起。另一方面，网络通信的可靠性与安全性也日益受到重视，因为数据泄露和网络攻击的风险始终存在。因此，理解和掌握网络通信原理对于IT从业者来说是基础且必要的。

1.3 对IT从业者的启示

IT行业的从业者必须具备网络通信的基本知识和技能，以便在工作中高效地设计、部署和维护通信系统。掌握网络通信的基本原理和技术，可以帮助开发者构建稳定的应用程序，同时能够对网络故障进行诊断和修复。随着物联网和5G技术的兴起，网络通信的重要性将更加突出，对IT专业人员提出了更高的要求。

2. LabVIEW图形化编程介绍

2.1 LabVIEW基本概念和架构

2.1.1 LabVIEW的起源与发展

LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种由National Instruments公司开发的图形化编程语言，用于数据采集、仪器控制以及工业自动化。其理念起源于1983年，由Jeff Kodosky、Bill Nowlin、Timothy Sauer三人共同创立，以他们对数据采集和控制任务的需求为出发点。LabVIEW自诞生以来，已经经历了多个版本的迭代，如今已经成为在工程和技术领域中广泛使用的工具之一，特别是在测试、测量和控制应用中。

LabVIEW提供了一种使用图形代码（图形化数据流编程）而非传统的文本代码来构建应用程序的环境。这种直观的编程方式，特别适合于那些没有深厚编程背景的工程师和技术人员。LabVIEW以其独特的编程范式、丰富的预建函数库和直观的开发界面，在工业、科研、教育等多个领域得到了广泛的应用。

2.1.2 LabVIEW的图形化编程特点

LabVIEW的核心优势在于其图形化编程方法。其特点之一是使用图形而不是文本代码来表达计算逻辑，这使得程序的结构和流程更易于理解，尤其是对于初学者和非计算机专业的人来说。在LabVIEW中，程序是由一系列图形化的功能块（也称为VIs – Virtual Instruments）组成的，每个功能块都代表一个特定的算法或操作。用户只需将这些功能块按需连接起来，就能构建出完整应用程序。

LabVIEW编程界面的核心部分包括前面板和块图：

• 前面板 ：这是用户界面（UI）部分，负责展示所有输入输出控件和指示器，允许用户交互式地操作程序。
• 块图 ：这是程序的实现部分，它反映了数据流和程序的逻辑结构。在这里，开发者通过拖放和连接图形节点（称为结构、函数、子VI等）来构建程序逻辑。

LabVIEW还支持事件驱动的编程，这对于处理用户界面事件、定时事件等非常有用。此外，LabVIEW还提供了一套强大的仪器驱动程序库，能够与多种硬件设备进行通信，这极大地方便了工程师们的开发工作。

2.2 LabVIEW编程环境与工具

2.2.1 前面板与块图的互动

在LabVIEW的编程环境中，前面板和块图是两个最为重要的部分。它们分别承担了用户界面和程序实现的功能，相互之间紧密合作以完成程序的全部功能。

• 前面板 ：它是LabVIEW程序的用户界面部分，是用户与程序交互的场所。在前面板中，用户可以创建各种控件（按钮、滑动条、图表等）和指示器（LED灯、温度显示、曲线图等），这些控件和指示器通过前面板与用户进行交互，用户可以通过操作这些控件来给程序提供输入，程序则通过指示器向用户展示输出结果。
• 块图 ：与前面板相对应的是块图，它是LabVIEW程序的逻辑实现部分。在块图中，所有的控件和指示器都有对应的图标和连线，形成了数据流图。程序的逻辑通过数据流的形式展现出来，每一个节点代表着一个功能单元，节点之间的连接线则表示数据流向。

在LabVIEW中，通过在块图上创建VI（虚拟仪器）来实现程序逻辑，然后将VI的输入输出端口与前面板上的控件和指示器相连。当程序运行时，前面板上的控件状态变化会传递到块图的相应VI中，VI处理后，将结果通过连接线反馈到前面板的指示器上。这种前面板和块图的互动模式使得程序设计更加直观和易于理解。

2.2.2 调试工具与性能分析

LabVIEW提供了一套完整的调试和性能分析工具，以帮助开发人员优化他们的应用程序。这些工具包括断点、单步执行、性能分析器、探针、实时内存监控等。

• 断点和单步执行 ：这些是传统的调试功能，允许开发者在特定位置暂停程序运行，逐步检查程序的执行路径和变量状态。这对于复杂程序的调试和问题定位是非常有用的。

• 性能分析器 ：性能分析器用于监控程序运行时的性能瓶颈，如CPU使用率、内存分配和释放情况。通过性能分析器，开发者可以快速识别并优化程序中的关键部分。

• 探针 ：探针是一种强大的调试工具，它允许在不中断程序运行的情况下监视数据流。探针可以在程序运行时动态地附加到块图的任何节点上，实时显示数据的流向和值。

• 实时内存监控 ：LabVIEW还提供实时内存监控功能，帮助开发者发现内存泄漏等问题。开发者可以监控程序运行期间的内存分配和释放情况，并且能够及时发现并修正内存相关的问题。

利用这些工具，LabVIEW开发者可以更加有效地进行代码调试和性能优化，从而确保应用程序的高效性和稳定性。

3. TCP协议原理详解

3.1 TCP/IP协议族概述

3.1.1 TCP/IP模型层级结构

TCP/IP是一个分层协议族，其模型主要分为四层，每一层都有明确的职责，共同协作实现网络通信。从下往上分别为：链路层、网络层、传输层和应用层。

• 链路层 ：负责物理网络设备之间的数据传输，是通信的物理基础。它在物理层之上，数据链路层的协议包括以太网（Ethernet）、Wi-Fi等。

• 网络层 ：负责将数据包从源主机发送到目标主机，其核心协议是IP协议，用于在网络中传输数据包，并为每个数据包提供路由选择和转发功能。

• 传输层 ：提供端到端的通信服务，使得应用层的应用程序之间可以相互通信。主要协议包括TCP和UDP，其中TCP提供了面向连接、可靠的数据传输服务。

• 应用层 ：直接为应用进程提供服务，许多常用的协议如HTTP、FTP、SMTP等都位于这一层。

TCP/IP模型的层级结构以及各层的协议共同确保了网络通信的准确性和有效性。

3.1.2 TCP协议的特点与应用

TCP协议的特点 ：

• 面向连接 ：在数据传输之前，必须建立一条稳定的连接通道，确保双方已做好接收和发送数据的准备。

• 可靠传输 ：保证数据包按序到达，并对丢失的数据包进行重传。通过校验和、确认应答、序列号等机制保证数据传输的正确性和可靠性。

• 流量控制 ：避免发送方发送速率过快，导致接收方来不及处理，通过滑动窗口机制实现。

• 拥塞控制 ：防止过多的数据注入到网络中引起网络拥塞。通过慢启动、拥塞避免、快重传和快恢复等算法进行拥塞控制。

TCP协议的应用 ：

• HTTP/HTTPS ：万维网浏览器与服务器之间的通信协议。

• FTP ：文件传输协议，用于文件的上传和下载。

• 电子邮件协议 ：如SMTP、IMAP和POP3。

• 远程登录 ：如SSH和Telnet。

• 即时通信 ：如各种即时聊天软件通常使用TCP协议。

3.2 TCP连接的建立与终止

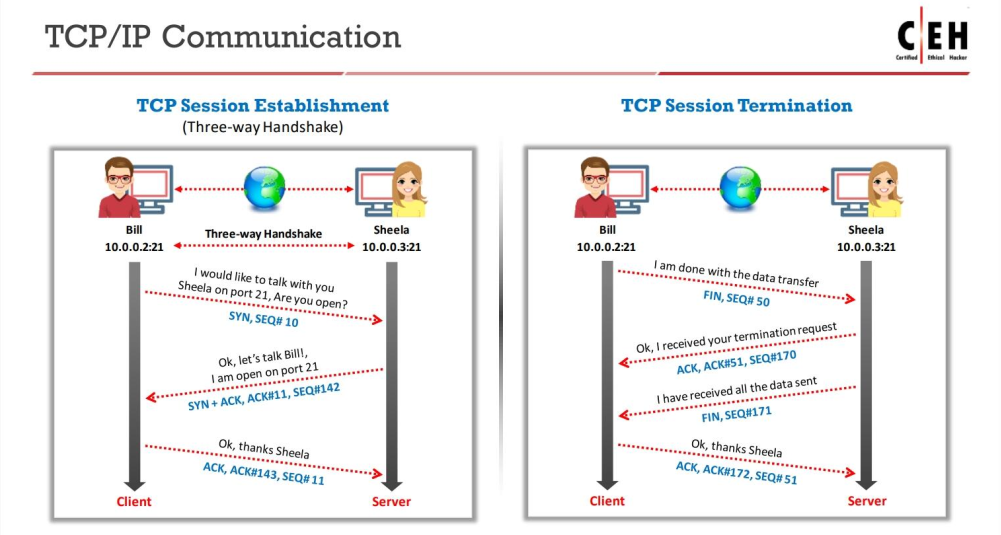

3.2.1 三次握手与四次挥手过程

三次握手过程 ：

三次握手过程实现了TCP连接的初始化，保证了双方都有发送和接收数据的能力。

四次挥手过程 ：

四次挥手过程是为了确保双方都完成数据传输，防止数据丢失。

3.2.2 TCP状态机及转换机制

TCP通过状态机来描述连接的生命周期，它的状态转换遵循TCP协议规定的一系列规则。状态转换图如下：

• CLOSED ：初始状态，没有连接。
• LISTEN ：服务器端等待客户端的连接请求。
• SYN_RCVD ：服务器收到客户端的SYN请求，发送SYN+ACK等待客户端的ACK。
• ESTABLISHED ：双方完成三次握手，连接建立。
• FIN_WAIT_1 ：主动关闭方发送FIN后，等待对方的ACK。
• FIN_WAIT_2 ：收到对方的ACK后，进入此状态，等待对方的FIN请求。
• TIME_WAIT ：收到对方的FIN请求，发送ACK后等待2倍的最大段寿命（MSL）时间，以确保对方收到ACK。
• CLOSE_WAIT ：被动关闭方收到FIN请求后，等待应用程序执行关闭操作。
• LAST_ACK ：被动关闭方发送FIN请求后，等待对方的ACK确认。

每个状态转换都对应着TCP连接管理的不同阶段，例如握手、数据传输、挥手等。

3.3 TCP数据传输机制

3.3.1 流控制与拥塞控制

流控制 ：

• TCP通过滑动窗口协议（Sliding Window Protocol）来提供流控制。窗口大小可以根据接收端的处理能力动态调整。

• 发送方维持一个发送窗口，窗口的大小表示在未收到确认的情况下可以发送的数据量。发送方在收到接收方的窗口更新后调整自己的发送窗口大小。

• 接收方通过发送窗口更新（窗口大小）信息告诉发送方可以接收的数据量，防止发送方发送过快造成接收方溢出。

拥塞控制 ：

• 当网络发生拥塞时，TCP需要控制数据包的发送速率，避免网络进一步恶化。

• TCP使用四种算法来控制拥塞：慢启动（Slow Start）、拥塞避免（Congestion Avoidance）、快重传（Fast Retransmit）和快恢复（Fast Recovery）。

• 慢启动算法在连接开始时逐渐增加拥塞窗口大小，直到达到一个阈值；拥塞避免算法在达到阈值后继续增加拥塞窗口，但增长速度变缓；快重传在发生丢包时，立即重传而不是等待重传计时器溢出；快恢复在快速重传后执行，缩短了从拥塞避免到慢启动的过渡时间。

3.3.2 数据包的封装与传输

数据包封装 ：

• 当应用层数据要发送到网络上时，数据会从上至下通过TCP/IP协议栈的每一层。每层都会在数据上添加自己的头部信息，这就是封装过程。

• 在传输层，TCP头部会添加序列号、确认号、窗口大小、校验和等信息，然后与应用层数据一起形成一个TCP段。

• 在网络层，IP头部会添加源IP、目标IP、协议类型等信息，形成一个IP数据报。

数据传输 ：

• TCP利用IP协议提供的服务，通过网络发送封装好的数据包。

• 接收方的TCP会对接收到的数据包进行校验，并通过TCP头部的序列号确认数据包是否有序到达。

• 如果数据包无误且有序到达，接收方会发送一个确认应答（ACK），告诉发送方该数据已被接收。

• 如果数据包在传输过程中丢失，发送方在等待确认应答超时后，会重新发送该数据包。

• 为了保证数据包的顺序，如果接收方收到失序的数据包，它会缓存这些数据包，直到所有前面的包都收到为止，然后再一起提交给应用层。

在整个TCP数据传输过程中，双方通过TCP头部的信息和确认机制保持数据的有序性和完整性。

4. LabVIEW中TCP服务器实现

4.1 TCP服务器基本概念

4.1.1 服务器与客户端的角色与功能

在网络通信中，TCP服务器扮演着中心化的角色，负责监听来自客户端的连接请求，并提供数据交换服务。服务器通常拥有固定的IP地址和端口号，使其可以持续运行并等待客户端的连接。

客户端则是一个请求服务的发起者，它向服务器发起连接请求，并在建立连接后进行数据交互。客户端无需固定IP或端口，可以随时启动和关闭。

服务器与客户端通过网络协议栈中的TCP/IP协议进行通信。TCP协议保证了数据传输的可靠性，确保数据包按照顺序和完整性到达目的地。

4.1.2 服务端程序的生命周期管理

服务端程序需要管理其生命周期，从启动监听端口到关闭连接。在LabVIEW环境中，这通常涉及以下步骤：

4.2 LabVIEW中TCP服务器架构设计

4.2.1 TCP服务器的数据结构与处理流程

在LabVIEW中，TCP服务器的数据结构设计是关键。它需要包含用于处理连接、数据存储、状态跟踪等的信息。

处理流程涉及多个步骤：

4.2.2 异常处理与资源释放策略

异常处理是任何可靠通信程序的关键部分。LabVIEW中处理TCP服务器异常的机制包括：

资源释放策略通常包括：

4.3 LabVIEW服务器编程示例

4.3.1 创建并启动TCP服务器

在LabVIEW中创建TCP服务器首先需要调用TCP Listen VI，设置端口和监听参数，如下示例代码块：

TCP Listen VI
{
Port -> 4000
Queue Length -> 10
}

逻辑分析： – Port 参数指定了服务器监听的端口号，这里设置为4000。 – Queue Length 参数表示在连接请求被处理前，可以排队的最大连接数，设置为10。

接下来，放置一个While循环来持续监听连接请求：

While Loop
{
TCP Listen VI
{
Port -> 4000
Queue Length -> 10
}
// 连接逻辑
}

4.3.2 处理客户端连接请求

当客户端发送连接请求时，TCP Listen VI会接收到一个新的连接。服务器需要决定如何处理这个连接：

Case Structure
{
Is New Connection -> True
// 连接处理逻辑
}

逻辑分析： – Is New Connection 表示是否检测到新的连接请求，如果为True，则表示有客户端请求连接。 – 在Case Structure的True分支中，需要调用Accept Connection VI来接受连接请求，并创建一个新的VI实例用于处理这个连接。

接受连接后，服务器将进入与客户端的数据交换阶段，这里可以使用Read Data和Write Data VI来读取和发送数据。

处理客户端连接请求的完整流程图可以表示为：

graph LR
A[Start Listening] –> B[Wait for Connection]
B –>|New Connection| C[Accept Connection]
B –>|No Connection| B
C –> D[Process New Connection]
D –> E[Data Exchange]
E –> F[Close Connection if Needed]
F –> B

以上流程图说明了TCP服务器如何从开始监听，到接受新连接，并进入数据交换，最后关闭连接的整个过程。

5. LabVIEW中TCP客户端实现

5.1 TCP客户端基本概念

5.1.1 客户端的连接与数据交互

TCP客户端负责与服务器建立网络连接，并进行数据的发送与接收。在LabVIEW中实现TCP客户端，首先需要创建一个客户端VI（Virtual Instrument），它可以配置目标服务器的IP地址和端口号。一旦连接成功，客户端VI就能够与服务器进行双向通信。数据交互的过程通常包括将数据封装成符合TCP协议格式的数据包，发送给服务器，并接收服务器返回的数据包。

5.1.2 客户端程序的运行机制

客户端程序的运行机制主要基于事件驱动模式。在LabVIEW中，客户端VI会设置事件结构来响应各种网络事件，例如接收到数据、连接断开等。客户端在启动时尝试连接服务器，如果连接失败，可能需要重新尝试或提供错误处理。一旦连接成功，客户端会持续监听来自服务器的数据，并根据程序的逻辑进行处理。

5.2 LabVIEW客户端架构设计

5.2.1 客户端的数据结构与交互流程

在LabVIEW中构建TCP客户端时，需要定义适合的数据结构来存储和管理数据。通常，这包括用于连接状态的标志位、缓冲区来存储接收的数据以及格式化的数据包。客户端的交互流程包括初始化连接设置、循环检测新数据、处理接收的数据和发送数据请求。流程图如下所示：

graph LR
A[开始] –> B[初始化客户端]
B –> C[尝试连接服务器]
C –>|连接成功| D[进入事件处理循环]
C –>|连接失败| E[错误处理]
D –> F[监听服务器消息]
F –>|接收数据| G[处理数据]
F –>|发送数据请求| H[封装数据包]
G –> I[更新显示或状态]
H –> F
I –> J[断开连接]
J –> K[结束]

5.2.2 连接管理与数据同步机制

连接管理是确保客户端与服务器之间通信顺畅的关键部分。LabVIEW中的TCP客户端需要能够处理重连逻辑，即在网络连接意外断开时能够尝试重新连接。数据同步机制确保客户端与服务器的数据一致性，这通常涉及时间戳或者序列号的使用。以下是代码块的一个示例，展示了如何在LabVIEW中设置一个基本的TCP连接请求：

// TCP连接请求的LabVIEW代码块
// VIs参考: Open Connection, Wait On Response, Close Connection

// 定义服务器IP地址和端口
serverIP = "192.168.1.100"
serverPort = "5000"

// 尝试连接服务器
Open ConnectionrefNum = TCP Open Connection(serverIP, serverPort)

// 检查是否成功连接
If Open ConnectionrefNum = -1 Then
// 连接失败，处理错误
Else
// 成功连接，等待来自服务器的数据
While (True)
incomingData = TCP Wait On Response(Open ConnectionrefNum)
// 处理接收到的数据
HandleIncomingData(incomingData)
End While
End If

// 关闭连接
TCP Close Connection(Open ConnectionrefNum)

5.3 LabVIEW客户端编程示例

5.3.1 连接到服务器

在LabVIEW中，客户端VI用于连接到服务器的步骤可以概括为以下几点：

下面是一个LabVIEW的示例VI截图，展示了如何使用Open Connection VI来建立连接：

（此处应插入LabVIEW截图，展示如何使用Open Connection VI）

5.3.2 发送接收数据处理

数据的发送和接收是TCP客户端的核心功能。在LabVIEW中，可以使用Send VI来发送数据到服务器，并使用Wait On Response VI来接收服务器的响应。发送数据前，需要先将数据格式化成字符串或其他形式，然后发送。接收到的数据同样需要被解析回原始格式。以下是处理发送接收数据的一个简单示例：

// 发送和接收数据的LabVIEW代码块
// VIs参考: Send, Wait On Response, String To Byte Array, Byte Array To String

// 将字符串数据转换为字节数组
dataToSend = "Hello Server"
byteData = String To Byte Array(dataToSend)

// 发送数据到服务器
bytesSent = Send(Open ConnectionrefNum, byteData)

// 等待服务器的响应
responseData = Wait On Response(Open ConnectionrefNum)

// 将接收到的字节数组转换回字符串
responseString = Byte Array To String(responseData)

// 显示服务器响应
Display(responseString)

以上步骤展示了在LabVIEW环境下构建一个基本的TCP客户端，并通过发送和接收数据与服务器进行交互的过程。在实际应用中，还需要考虑异常处理和网络状况监测，确保程序的健壮性和用户友好性。

6. TCP数据收发机制与连接管理

6.1 TCP数据收发原理

6.1.1 数据包的分割与重组

在使用TCP进行数据传输时，数据被分割成一定大小的数据包（segments）。TCP通过一个称为“最大传输单元”（Maximum Transmission Unit, MTU）的参数来决定数据包的大小，这个大小受限于网络中路径的最小MTU。当一个应用层的数据块到达TCP层时，该数据块会被分割成一个或多个TCP数据包，每个数据包都会被加上一个TCP头部，其中包含了序列号，以便于接收方进行排序和重组。

代码块示例：

# Python TCP客户端代码片段，用于发送数据分段
import socket

# 创建socket对象
client_socket = socket.socket(socket.AF_INET, socket.SOCK_STREAM)

# 连接到服务器
client_socket.connect(('127.0.0.1', 12345))

# 假定要发送的大数据块
big_data_block = '…' # 这里应该是一个长字符串或者二进制数据

# 将数据块分割成多个TCP数据包
for i in range(0, len(big_data_block), 1400): # 假设MTU为1500字节
data_segment = big_data_block[i:i+1400]
client_socket.sendall(data_segment.encode('utf-8'))
# 关闭socket连接
client_socket.close()

6.1.2 确认应答与超时重传机制

TCP使用了确认应答机制来确保数据的有效传输。发送方在发送数据包后会等待接收方的应答。如果在预定时间内没有收到应答（确认ACK），TCP会重新发送那个数据包。这个过程涉及到了超时重传的时间间隔调整算法，如往返时间测量（RTT）和重传超时（RTO）计算。

mermaid流程图示例：

graph LR
A[开始发送数据包] –> B{等待ACK}
B –>|收到ACK| C[确认成功]
B –>|超时未收到| D[重发数据包]
D –> B

6.2 TCP连接的管理策略

6.2.1 连接维护与监控

TCP连接需要维护其状态信息，包括序列号、确认号、窗口大小等，以保证连接的稳定和数据的可靠传输。此外，连接的监控机制，如保活定时器（keepalive timers），用来检测死连接，确保不活跃的连接不会无限制地占用资源。

6.2.2 安全机制与异常处理

为了应对网络攻击和数据损坏，TCP提供了如TCP MD5签名选项等安全机制。异常处理机制，例如检测到重复数据包或顺序错乱的数据包时，TCP能够采取措施纠正或丢弃异常数据包。

6.3 TCP连接的关闭过程

6.3.1 协商关闭与强制断开

TCP连接的关闭是一个四次挥手的过程，通常由一方提出结束连接的请求。双方通过三次握手交换关闭信号，确保双方都已经准备好关闭连接。在某些情况下，如果一方突然消失，另一方会采取强制断开连接的策略。

6.3.2 资源回收与清理

关闭连接后，系统需要回收相关的资源，比如释放端口号、清理数据结构等。TCP连接的资源管理确保了系统资源的有效利用，避免了资源泄露。

以上章节内容为您详细解析了TCP数据收发原理、连接管理策略以及关闭过程中的各种机制。在实际应用中，理解这些原理和策略对于构建稳定、高效的网络通信系统至关重要。
