简介:本文深入探讨了串口1-232与TCP服务器的双向通信实现,这对于嵌入式系统开发者和物联网应用尤为重要。通过分析STM32F4微控制器平台的配置,包括UART1和TCP连接,以及串口与TCP之间的桥接,并且讨论了数据同步、错误处理和电平转换等关键步骤。文中提及的”broken8nf_stm32f4”可能是一个特定的项目名,提供了实际案例和示例代码,有助于理解在嵌入式系统中实施此类通信的方法。
1. 串口1-232与TCP通信基础
1.1 串口通信概述
串口通信(Serial Communication),是一种常见的通信方式,它利用串行数据传输来交换数据。在电子设备中,RS-232是最常见的串行接口标准之一,常用于设备间的近距离数据传输。在本章中,我们将探讨RS-232串口通信的工作原理,并分析其与TCP/IP网络通信的桥接基础。
1.2 TCP/IP通信概念
传输控制协议/互联网协议(TCP/IP)是互联网的基础协议,负责提供可靠的网络数据传输服务。TCP(传输控制协议)保证了数据传输的可靠性,而IP(互联网协议)则处理数据包的寻址和路由。
1.3 串口与TCP通信的桥接
要实现串口与TCP之间的数据通信,需要一个桥接程序来转发数据。这个程序的工作原理是监听来自串口的数据,并将其通过TCP发送出去;同时,监听TCP端口的数据,并将其转发到串口。这样一来,即使两个设备在物理上不直接相连,它们也可以进行数据交换。在接下来的章节中,我们将具体探讨如何实现这样的桥接程序,包括必要的硬件配置和软件编程。
2. STM32F4配置UART1
2.1 STM32F4 UART1硬件接口
2.1.1 UART1引脚定义与连接
STM32F4系列微控制器提供了多达5个UART接口,其中UART1是一个全双工通用异步收发传输器,具有较高的通信速率和丰富的功能特性。为了使用UART1进行通信,首先需要了解其硬件接口的引脚定义及连接方式。
UART1的硬件接口主要包括以下引脚: – TX :发送数据引脚,用于串口数据的输出。 – RX :接收数据引脚,用于串口数据的输入。 – CTS :清除发送引脚,可用来控制数据的发送。 – RTS :请求发送引脚,用于从外部设备请求数据发送。

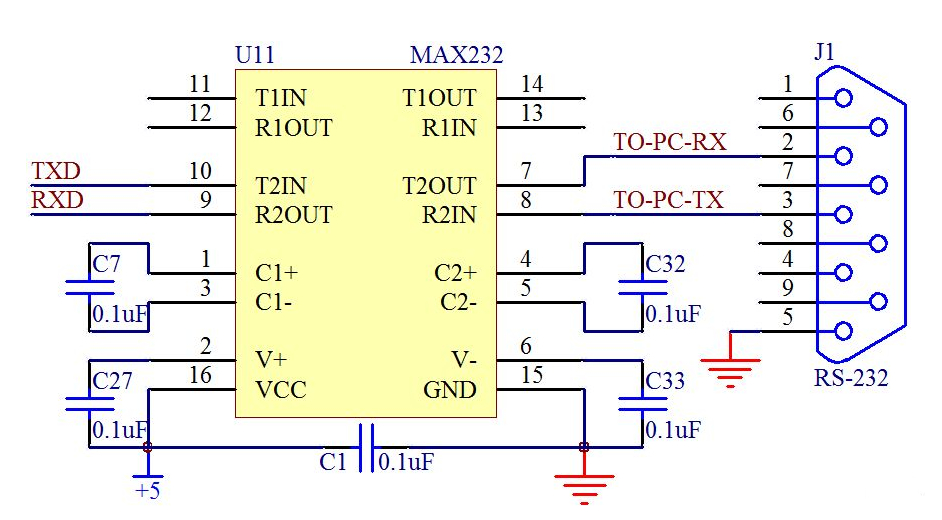

在连接UART1时,需要注意以下几点: – 交叉连接 :通常TX到RX,RX到TX的交叉连接方式是标准的串口连接方式。 – 电平标准 :STM32F4系列芯片的UART接口采用TTL电平标准。如果需要与RS-232标准设备通信,则需要通过电平转换器进行电平匹配。 – 上拉/下拉电阻 :在某些应用场合下,可能需要根据具体硬件设计来配置上拉或下拉电阻,以确保稳定和可靠的通信。
2.1.2 UART1接口参数配置
配置UART1接口的关键在于设置正确的通信参数,包括波特率、数据位、停止位和校验位等。这些参数必须匹配通信双方,否则会导致通信错误。
波特率设置
波特率是每秒传输的符号数,是串口通信中最重要的参数之一。STM32F4的UART支持不同的波特率设置,可以通过配置UART_BRR寄存器来实现。例如,如果要设置波特率为115200,代码配置如下:
uint32_t baudrate = 115200;
uint32_t clockSpeed = 16000000; // 外部晶振频率为16MHz
uint32_t temp = (clockSpeed / baudrate) / 16;
uint32_t mantissa = temp / 100;
uint32_t fraction = temp – (mantissa * 100);
uartHandle.Instance->BRR = (mantissa << 4) | (fraction << 0);
数据位、停止位和校验位
数据位、停止位和校验位的设置要根据通信双方的要求进行配置。一般情况下,数据位设置为8,停止位设置为1,校验位根据需求可以设置为无校验位或奇偶校验。例如,设置数据位为8位、停止位为1位、无校验位的配置如下:
uartHandle.Init.WordLength = UART_WORDLENGTH_8B;
uartHandle.Init.StopBits = UART_STOPBITS_1;
uartHandle.Init.Parity = UART_PARITY_NONE;
uartHandle.Init.Mode = UART_MODE_TX_RX;
通过上述参数的配置,STM32F4的UART1接口就可以根据具体需求进行初始化,以便后续进行软件配置和功能实现。
2.2 STM32F4 UART1软件配置
2.2.1 串口初始化代码编写
在成功配置了UART1的硬件接口后,接下来需要编写软件层面的初始化代码。这主要包括对UART相关的库函数调用,以及中断、DMA等高级功能的配置。
初始化代码中最重要的部分是对UART句柄的配置,这包括了先前讨论的接口参数设置。以HAL库为例,初始化函数通常如下:
UART_HandleTypeDef uartHandle;
void UART1_Init(void)
{
// 打开UART1的时钟
__HAL_RCC_USART1_CLK_ENABLE();
// 前面已经给出的波特率、数据位、停止位、校验位配置代码…
// 初始化UART1
if(HAL_UART_Init(&uartHandle) != HAL_OK)
{
// 初始化失败处理代码
}
}
以上代码中, HAL_UART_Init 函数将完成初始化操作,并在初始化失败时返回错误代码。
2.2.2 串口中断与DMA配置
STM32F4支持通过中断和DMA进行高效的数据传输。串口中断可以用于处理单字节或短数据帧的接收,而DMA适合大量数据的传输。
串口中断配置
串口中断的配置步骤如下: 1. 使能UART中断通道。 2. 实现中断服务函数。 3. 在中断服务函数中读取接收到的数据,并进行相应的处理。
示例代码如下:
void USART1_IRQHandler(void)
{
HAL_UART_IRQHandler(&uartHandle);
}
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if(huart->Instance == USART1)
{
// 处理接收到的数据
}
}
在中断服务函数中调用 HAL_UART_IRQHandler 以触发中断处理,然后在 HAL_UART_RxCpltCallback 回调函数中处理接收到的数据。
DMA配置
对于DMA配置,需要完成以下步骤: 1. 初始化DMA控制器和通道。 2. 配置UART的DMA传输请求。 3. 实现DMA传输完成回调函数。
示例代码如下:
void DMA1_Stream6_IRQHandler(void)
{
HAL_DMA_IRQHandler(uartHandle.hdma_rx);
}
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if(huart->Instance == USART1)
{
// DMA传输完成后的数据处理代码
}
}
void UART1_Init(void)
{
// … 先前初始化代码 …
// 开启DMA时钟
__HAL_RCC_DMA1_CLK_ENABLE();
// 配置DMA传输参数,例如传输方向、数据大小、外设地址等
uartHandle.hdmarx = DMA1_Stream6;
__HAL_LINKDMA(&uartHandle, hdmarx, *(__IO DMA_HandleTypeDef*)&DMA1_Stream6);
// 启用DMA传输完成中断
__HAL_DMA_ENABLE_IT(&uartHandle.hdmarx, DMA_IT_TC);
// 启动DMA接收
HAL_UART_Receive_DMA(&uartHandle, rxBuffer, bufferSize);
}
在DMA配置中,通过 HAL_UART_Receive_DMA 函数启动DMA接收,并在传输完成后调用回调函数进行数据处理。通过DMA,可以实现数据的自动接收,减轻CPU负担,提高数据处理效率。
通过上述软件配置,STM32F4的UART1接口便可以在项目中被有效地利用起来,为后续的通信与数据处理奠定基础。
3. 建立TCP服务器连接
建立TCP服务器连接是实现串口与TCP桥接功能的关键步骤。在本章中,我们将深入了解TCP服务器的工作原理,并探讨如何在编程实践中实现TCP服务器,从而为后续章节中串口与TCP之间的数据桥接打下坚实的基础。
3.1 TCP服务器工作原理
3.1.1 TCP/IP协议栈概述
TCP(Transmission Control Protocol)是一种面向连接的、可靠的、基于字节流的传输层通信协议。它允许从一个主机发送数据到另一个主机,并确保数据的完整性和顺序。IP(Internet Protocol)则负责将TCP段传递给目标地址。在TCP/IP协议栈中,数据首先在应用层生成,然后逐层封装直到网络层,通过IP协议进行传输,最后在目的地进行逐层解封装,从而完成端到端的数据传输。
3.1.2 服务器端与客户端通信机制
服务器端与客户端之间的通信遵循“三次握手”的过程,这一过程确保了连接的建立是可靠且同步的。在三次握手中,服务器端处于监听状态,等待客户端的连接请求。当客户端发出连接请求后,服务器端会响应这个请求,并向客户端确认连接已建立。一旦连接建立,数据便可以双向传输。
3.2 TCP服务器编程实践
3.2.1 使用套接字编程创建服务器
在编程实践中,使用套接字(sockets)是创建网络应用程序的常用方法。以下是一个使用C语言在Linux环境下创建TCP服务器的基本代码示例:
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <sys/socket.h>
int main() {
int server_fd, new_socket;
struct sockaddr_in address;
int opt = 1;
int addrlen = sizeof(address);
char buffer[1024] = {0};
char *hello = "Hello from server";
// 创建套接字
if ((server_fd = socket(AF_INET, SOCK_STREAM, 0)) == 0) {
perror("socket failed");
exit(EXIT_FAILURE);
}
// 绑定套接字到地址和端口
if (setsockopt(server_fd, SOL_SOCKET, SO_REUSEADDR | SO_REUSEPORT, &opt, sizeof(opt))) {
perror("setsockopt");
exit(EXIT_FAILURE);
}
address.sin_family = AF_INET;
address.sin_addr.s_addr = INADDR_ANY;
address.sin_port = htons(8080);
if (bind(server_fd, (struct sockaddr *)&address, sizeof(address)) < 0) {
perror("bind failed");
exit(EXIT_FAILURE);
}
// 监听端口
if (listen(server_fd, 3) < 0) {
perror("listen");
exit(EXIT_FAILURE);
}
// 接受客户端连接
if ((new_socket = accept(server_fd, (struct sockaddr *)&address, (socklen_t*)&addrlen)) < 0) {
perror("accept");
exit(EXIT_FAILURE);
}
// 读取数据
read(new_socket, buffer, 1024);
printf("Message from client: %s\\n", buffer);
// 发送数据给客户端
send(new_socket, hello, strlen(hello), 0);
printf("Hello message sent\\n");
// 关闭套接字
close(server_fd);
return 0;
}
此代码创建了一个TCP服务器,它监听8080端口的连接请求。当一个客户端请求连接时,服务器接受连接,读取客户端发送的消息,然后向客户端发送一个简单的“Hello”消息。
3.2.2 处理客户端连接请求
服务器端代码处理客户端连接请求的逻辑是关键。在上面的示例中, accept 函数负责等待并接受新的连接请求。一旦请求被接受,就会生成一个新的套接字 new_socket ,专门用于与该客户端的数据交换。
在实际应用中,服务器往往需要处理多个客户端,这时就需要使用多线程或异步I/O技术来同时管理多个连接。我们可以通过创建一个新的线程来处理每个新的连接,或者使用非阻塞I/O操作来允许服务器在单个线程内处理多个并发连接。
案例分析:TCP服务器在实际场景中的应用
为了更好地理解TCP服务器在实际场景中的应用,我们来分析一个具体的案例。假设有一个环境监控系统,该系统需要将现场传感器收集到的数据实时传输给中心服务器进行分析和存储。在这个例子中,中心服务器就是TCP服务器,负责监听来自远程传感器节点(客户端)的数据,并将其存储到数据库中。
在此场景中,服务器端的代码不仅要能够接受连接请求和数据传输,还需要具备以下特性:
- 高并发:能同时处理大量来自不同传感器的数据传输请求。
- 数据格式解析:能够解析传感器发送的数据格式,并进行适当的处理。
- 数据存储:将解析后的数据存储到数据库中。
- 容错性:当网络不稳定导致连接中断时,服务器需要有恢复机制,重新建立连接。
在本章中,我们了解了TCP服务器的工作原理,并通过实际编程实践展示了如何创建TCP服务器来处理客户端的连接请求。在下一章中,我们将探讨串口与TCP之间的数据桥接程序逻辑,使STM32F4等设备能够通过TCP网络传输数据。
4. 串口与TCP桥接程序逻辑
在现代数据通信系统中,将串口数据与TCP/IP网络协议栈桥接起来是一项常见的任务。本章节将深入探讨串口与TCP之间的桥接程序逻辑,具体包括数据接收与发送机制、缓冲区管理与流控制,以及实现串口到TCP和TCP到串口的数据转发。
4.1 串口与TCP数据流处理
串口通信(如RS-232或RS-485)和TCP/IP网络通信在硬件和协议层面上有着本质的不同。串口通信通常基于简单的物理层和链路层协议,而TCP/IP则提供了全功能的传输层和应用层协议支持。为了在这两种通信方式之间进行有效桥接,需要对数据流进行适当的处理。
4.1.1 数据接收与发送机制
首先,我们需要了解串口和TCP的数据接收与发送机制。串口通信的数据接收通常是通过中断驱动或DMA(直接内存访问)来完成的,而TCP的数据接收则由操作系统的套接字API管理。
串口数据接收
在STM32F4系列微控制器上,串口数据接收通常通过以下步骤实现:
/* 串口初始化示例代码 */
void USART1_Init(uint32_t baudrate) {
// 省略初始化过程的详细代码
}
/* 串口中断回调函数示例代码 */
void USART1_IRQHandler(void) {
if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) {
uint8_t data = USART_ReceiveData(USART1);
// 处理接收到的数据
}
}
TCP数据接收
在服务器端,TCP数据的接收是由套接字API控制的。通常情况下,使用阻塞调用或非阻塞调用来处理数据接收:
/* TCP套接字创建及监听示例代码 */
int server_fd, new_socket;
struct sockaddr_in address;
/* 创建套接字 */
if ((server_fd = socket(AF_INET, SOCK_STREAM, 0)) == 0) {
perror("socket failed");
exit(EXIT_FAILURE);
}
/* 绑定套接字到IP和端口 */
address.sin_family = AF_INET;
address.sin_addr.s_addr = INADDR_ANY;
address.sin_port = htons(PORT);
if (bind(server_fd, (struct sockaddr *)&address, sizeof(address)) < 0) {
perror("bind failed");
exit(EXIT_FAILURE);
}
/* 开始监听 */
if (listen(server_fd, 3) < 0) {
perror("listen");
exit(EXIT_FAILURE);
}
/* 接受客户端连接 */
if ((new_socket = accept(server_fd, (struct sockaddr *)&address, (socklen_t*)&addrlen)) < 0) {
perror("accept");
exit(EXIT_FAILURE);
}
/* 接收数据 */
char buffer[1024] = {0};
recv(new_socket, buffer, 1024, 0);
4.1.2 缓冲区管理与流控制
在串口与TCP桥接过程中,缓冲区管理与流控制是保证数据准确传输的关键。由于串口通信与TCP连接的速率可能不同,因此需要合理的缓冲策略来确保数据不会丢失。
串口缓冲区管理
在串口数据接收过程中,通常使用环形缓冲区(Ring Buffer)来存储数据,以便于处理数据流。
#define BUFFER_SIZE 1024
static uint8_t buffer[BUFFER_SIZE];
static int read_ptr = 0;
static int write_ptr = 0;
void RingBuffer_AddByte(uint8_t data) {
buffer[write_ptr] = data;
write_ptr = (write_ptr + 1) % BUFFER_SIZE;
if (write_ptr == read_ptr) {
read_ptr = (read_ptr + 1) % BUFFER_SIZE; // 缓冲区满了,丢弃旧数据
}
}
uint8_t RingBuffer_GetByte() {
uint8_t data = buffer[read_ptr];
read_ptr = (read_ptr + 1) % BUFFER_SIZE;
return data;
}
TCP流控制
TCP通过拥塞控制和流量控制机制来防止网络中数据的丢失,但桥接程序还需要处理串口与TCP速率不匹配的问题。
可以通过设置合适的TCP窗口大小来缓解这个问题,并通过调整串口接收缓冲区大小来适应不同速率的数据流。
4.2 桥接程序的实现
桥接程序是将串口数据流转换为TCP数据流,或将TCP数据流转换为串口数据流的关键组件。以下是两种数据流转换的实现方法。
4.2.1 串口到TCP的数据转发
串口到TCP的数据转发包括读取串口数据并发送到TCP连接的过程。
void Forward_SerialToTCP(uint8_t data) {
// 将数据发送到TCP连接
send(new_socket, &data, 1, 0);
}
在这个过程中,需要使用串口接收中断来调用转发函数,这样可以实时响应串口数据。
4.2.2 TCP到串口的数据转发
与串口到TCP相反,TCP到串口的数据转发需要将接收到的TCP数据发送到串口。
void Forward_TCPToSerial() {
char buffer[1024];
int bytes_received = recv(new_socket, buffer, 1024, 0);
for (int i = 0; i < bytes_received; i++) {
USART_SendData(USART1, buffer[i]);
// 等待发送完成
while(USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET);
}
}
该转发函数周期性执行,以检查TCP套接字是否接收到数据,若有,则逐字节发送至串口。
本章从数据流处理和桥接程序的实现两个方面详细介绍了串口与TCP通信桥接的关键点。通过深入解析各种机制,如数据接收与发送、缓冲区管理和流控制,以及具体的代码实现,本章节为实现一个稳定可靠的串口与TCP桥接程序提供了全面的指导。
5. 数据同步与错误处理
在构建串口与TCP通信桥接程序中,数据同步和错误处理是保证通信质量的关键。本章节将深入探讨如何通过时间戳、消息序列号以及数据一致性检查来实现数据同步,并将详述如何检测通信错误并实施有效的故障恢复与重连机制。
5.1 数据同步机制
为了确保数据在串口和TCP间传输的准确性,必须实现一个稳定的数据同步机制。以下是实现数据同步的两个关键技术点:
5.1.1 时间戳同步与消息序列号
时间戳同步是指在数据包中加入发送时刻的时间信息,而消息序列号则是为每个传输的数据包分配一个唯一的序列号。这样,接收端可以根据时间戳校准接收时间的差异,并通过序列号检查数据包的完整性和顺序。示例如下:
typedef struct {
uint64_t timestamp; // 时间戳,64位足够表示到纳秒级别
uint32_t sequence_number; // 序列号,保证传输的数据包顺序性
// 其他数据
} SynchronizedDataPacket;
5.1.2 数据一致性检查
数据一致性检查依赖于校验和、哈希值等信息。发送端在发送数据前计算数据的校验和,并在接收端进行验证。如果数据在传输过程中被篡改,校验和将不匹配,从而发现数据不一致。
// 计算校验和的简单示例
uint16_t calculateChecksum(uint8_t *data, size_t length) {
uint16_t sum = 0;
for(size_t i = 0; i < length; i++) {
sum += data[i];
}
return sum;
}
5.2 错误处理策略
在进行串口与TCP通信时,不可避免地会遇到各种错误。有效的错误处理策略不仅可以保障通信的持续性,还能在一定程度上提高系统的鲁棒性。
5.2.1 通信错误检测与告警
通信错误检测涉及多种技术,比如CRC校验、奇偶校验位等。当检测到错误时,系统应记录错误信息,并通过告警机制通知用户或运维人员。
// CRC校验的示例代码
uint32_t calculateCRC(uint8_t *data, size_t length) {
// CRC计算代码(此处省略具体实现)
}
5.2.2 故障恢复与重连机制
故障恢复和重连机制是通信系统中的重要组成部分。当系统检测到通信中断时,应立即启动重连策略,包括重连间隔时间、重连次数限制等。
// 重连机制伪代码示例
void reconnectProcedure() {
int retryCount = 0;
while(retryCount < MAX_RECONNECT_ATTEMPTS) {
if(establishConnection()) {
return; // 重连成功
}
delay(RECONNECT_INTERVAL); // 等待一段时间后重试
retryCount++;
}
// 重连失败的处理逻辑
}
在实际应用中,可以根据项目的需要选择合适的错误检测和重连策略。例如,对于实时性要求高的系统,可以采用较快的重连间隔和较少的重连次数;而对于对数据完整性要求更高的系统,可以增加重连尝试次数并实现复杂的错误校验和重发机制。
在桥接程序的实现中,必须考虑以上两个关键点,这样数据同步和错误处理才能实现系统的稳定和可靠。下一章节我们将继续探讨电平转换以及应用层协议的设计和优化。
