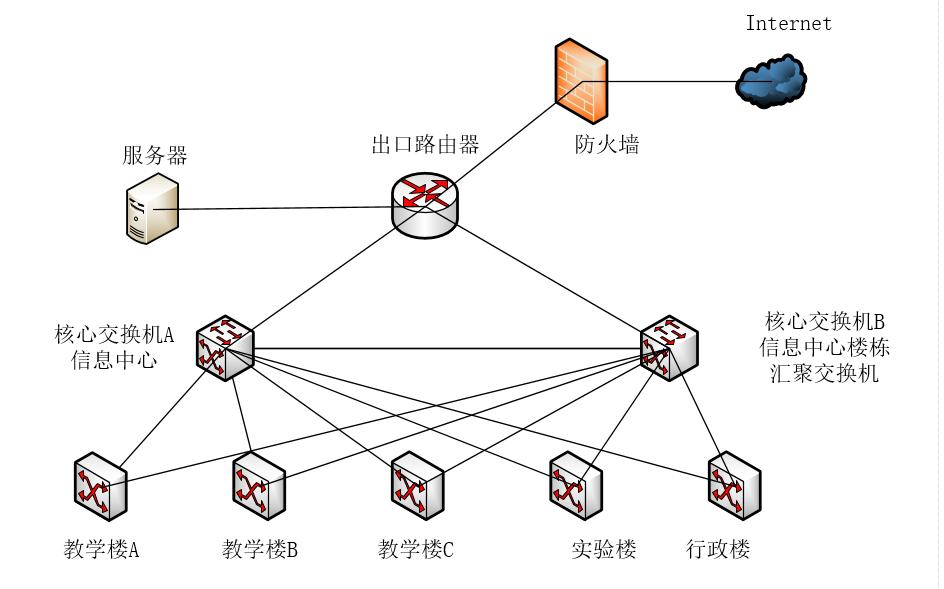

1. 校园网高效安全架构设计

校园网作为教育机构信息流通的命脉，不仅承载着教学、科研和管理的重任，也是现代教育信息化的基础。本章节将从校园网的基本组成和需求分析开始，深入探讨高效与安全的架构设计，为教育机构提供一个稳定、安全的网络环境。

1.1 校园网架构设计的重要性与目标

在进行校园网设计时，首要任务是明确网络设计的目标和核心需求。一个成功的校园网架构需要满足以下目标：

• 可扩展性 ：随着学校规模的扩大和教学需求的提升，网络应能轻松扩展以适应新的变化。
• 稳定性与可靠性 ：网络应当提供连续的、可预测的服务质量，保证日常教学、管理活动的稳定运行。
• 安全防御 ：网络要能够有效防范来自内部和外部的威胁，保护学校信息资产的安全。

1.2 校园网的基本组成与需求分析

一个基本的校园网通常包括以下几个核心组成部分：

• 接入层 ：负责用户的接入和带宽管理。
• 分布层 ：主要进行数据包的路由选择和区域间的连通性。
• 核心层 ：网络的高速交换主干，提供高速的数据传输能力。

为了确保校园网高效稳定地运行，需求分析至关重要。它涉及网络的带宽需求、用户数量、应用类型等要素，为后续的网络架构设计和资源分配提供依据。

1.3 校园网安全策略概述

校园网的安全策略旨在保护网络不受内外部威胁，确保数据的完整性和保密性。常见的安全策略包括：

• 访问控制 ：确保只有授权用户才能访问网络资源。
• 加密技术 ：对传输数据进行加密，防止数据泄露。
• 入侵检测与防御系统 ：实时监控网络活动，及时发现并响应异常行为。

1.4 校园网高效设计方案探讨

高效网络设计是基于合理的规划和配置，旨在充分利用网络资源。例如，采用分层架构模型来平衡网络流量，使用VLAN来隔离不同部门或安全级别的网络流量，以及利用交换机和路由器的QoS（Quality of Service）特性来保证关键应用的性能。

在此基础上，本章后续内容将针对架构设计的具体方面进行深入探讨，包括硬件选择、配置优化、安全策略的实施等，为构建一个高效安全的校园网环境提供实际可行的指导。

2. 单臂路由器配置与应用

2.1 单臂路由器的基本原理与应用场景

单臂路由器，也称为路由一次臂，是一种特殊用途的路由器配置，它的核心概念在于通过一个物理接口实现多个逻辑网络间的路由。与传统的路由器不同，单臂路由器并不为每一个连接的网络分配一个物理接口，而是利用其内部路由表来进行数据包的转发。这种配置能够大量节约接口资源，常见于小型网络环境中。

在校园网场景下，单臂路由器经常被用作网关设备，连接校园网的内部网络和外部互联网，同时还能根据内部不同子网的需求，进行合理的数据包转发。由于其成本效益高，又可以灵活配置，单臂路由器非常适合预算有限但又需要网络隔离的教育机构。

2.2 单臂路由器的配置步骤详解

2.2.1 路由器基础设置

在开始配置单臂路由器之前，首先需要确保路由器的物理连接是正确的。路由器的WAN口应该连接到互联网，而LAN口则连接到内部网络。接下来，要进入路由器的控制台进行基础设置。

enable
configure terminal
hostname Router
interface GigabitEthernet 0/0
ip address 192.168.1.1 255.255.255.0
no shutdown
exit

上述代码块展示了如何进入特权模式（enable），进入配置模式（configure terminal），设置路由器的主机名（hostname），配置LAN口（GigabitEthernet 0/0），给接口分配IP地址，并确保接口启动（no shutdown）。每个步骤都有注释解释每个命令的作用。

2.2.2 单臂路由器网络接口配置

接下来的步骤包括配置与单臂路由器相关联的交换机端口，通常这些端口会被设置为访问模式，并且配置对应的VLAN。由于单臂路由器只有一个物理接口，因此需要通过配置子接口来实现多个逻辑网络间的路由。

interface GigabitEthernet 0/0.1
encapsulation dot1Q 10
ip address 192.168.10.1 255.255.255.0
exit

这里我们创建了一个子接口（GigabitEthernet 0/0.1），为它配置了VLAN标识（encapsulation dot1Q 10），并为其分配了IP地址（ip address）。这个子接口将作为连接到VLAN 10网络的逻辑接口。

2.2.3 静态路由与NAT设置

为了确保单臂路由器能够正确地转发数据包，需要配置静态路由，并且为内网用户设置网络地址转换（NAT），以便它们可以访问互联网。

ip route 0.0.0.0 0.0.0.0 192.168.1.2
interface GigabitEthernet 0/0
ip nat inside
exit
interface GigabitEthernet 0/1
ip nat outside
exit
access-list 1 permit 192.168.10.0 0.0.0.255
ip nat inside source list 1 interface GigabitEthernet 0/0 overload

在此配置中，我们添加了一个默认的静态路由（ip route）使得所有不匹配路由表的流量都通过下一跳地址转发，这里假设下一跳地址为192.168.1.2。此外，我们定义了NAT的内部和外部接口，并且设置了一个访问控制列表（access-list）允许特定的内网地址访问外部网络，通过接口（GigabitEthernet 0/0）执行PAT（端口地址转换）。

2.3 单臂路由器的性能监控与故障诊断

2.3.1 监控工具和方法

要确保单臂路由器的稳定性和性能，监控是必不可少的。通过定期检查CPU和内存使用情况、接口状态、路由表等关键指标，可以及早发现潜在的故障。

graph LR
A[监控路由器性能] –> B[CPU和内存使用率]
A –> C[接口状态]
A –> D[路由表]

通过使用像SNMP协议这样的工具，管理员可以远程获取路由器的状态和性能数据。此外，日志系统（Syslog）和故障管理系统（如Nagios或Zabbix）也可用于监控。

2.3.2 常见问题与解决策略

单臂路由器常见的问题可能包括配置错误、硬件故障或带宽瓶颈。例如，如果内部网络无法访问外部网络，那么可能是因为路由配置错误或NAT设置不正确。通过检查路由表和NAT配置可以诊断和解决问题。

show ip route
show ip nat translations

上述命令可以用来查看路由表和NAT的翻译表。管理员可以使用这些信息来确定是否有路由或NAT条目丢失或错误。如果确定配置正确，那么问题可能在物理层面上，这时就需要检查硬件连接和交换机端口状态。

通过上述配置和监控步骤，单臂路由器的部署和管理可以在保证安全高效的同时，也为校园网提供可扩展且易于管理的网络连接解决方案。

3. 静态路由设定及优化

3.1 静态路由的概念与应用环境

静态路由是一种简单直接的路由方式，网络管理员在路由器上手动配置路由信息，指导数据包的传输路径。与动态路由相比，静态路由不依赖路由协议来更新路由表，因此在网络拓扑不频繁变动的小型网络中，静态路由因其配置简单和减少路由协议处理开销的优势而得到广泛应用。

在应用静态路由时，需要考虑以下几点： – 网络规模：适合于网络拓扑结构简单且不太可能发生改变的网络环境。 – 路由器数量：在路由器数量较少的网络中，配置和管理静态路由较为简单。 – 人员能力：需要管理员有较强的网络知识和配置能力，以保证路由策略的正确性。

3.2 静态路由的配置方法与步骤

3.2.1 路由器基础设置

在进行静态路由配置之前，首先要对路由器进行基础设置。例如，在Cisco路由器上，您需要启动路由器并进入全局配置模式：

Router> enable
Router# configure terminal
Router(config)#

接下来，可以设置路由器的主机名和接口IP地址等基本信息。

3.2.2 单臂路由器网络接口配置

在网络接口配置方面，需要为路由器上的每个接口分配合适的IP地址并启用接口。以下是启用一个名为FastEthernet0/0的接口并分配IP地址的示例：

Router(config)# interface FastEthernet0/0
Router(config-if)# ip address 192.168.1.1 255.255.255.0
Router(config-if)# no shutdown
Router(config-if)# exit

3.2.3 静态路由与NAT设置

静态路由配置是在全局配置模式下进行的，指定目标网络和下一跳地址或出口接口。例如，配置一条到192.168.2.0/24网络的静态路由，下一跳为192.168.1.2：

Router(config)# ip route 192.168.2.0 255.255.255.0 192.168.1.2

对于NAT（网络地址转换），当需要让内部网络中的设备能够访问外部网络时，需要配置NAT规则。以下是一个基本的NAT配置示例：

Router(config)# interface FastEthernet0/0
Router(config-if)# ip nat inside
Router(config-if)# exit

Router(config)# interface FastEthernet0/1
Router(config-if)# ip nat outside
Router(config-if)# exit

Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
Router(config)# ip nat inside source list 1 interface FastEthernet0/1 overload

3.3 静态路由性能优化技巧

3.3.1 路由优化的基本原则

路由优化的目的是保证网络的高效性和稳定性。基本原则包括： – 简化路由表：通过路由汇总来减少路由表条目，避免不必要的复杂性和潜在的路由环路。 – 优化路由更新：定时检查路由表，删除无效或不必要的路由条目，防止路由表过时。 – 路由负载均衡：在多个路径可用时，合理分配流量以均衡负载。 – 避免路由黑洞：确保路由更新中不存在错误配置，否则可能导致网络流量全部丢失。

3.3.2 实际案例分析与优化实施

假设有一个小型办公网络，包含三个部门，分别位于不同的子网。网络管理员可以配置静态路由来确保部门间通信的效率。例如，可以通过汇总路由来简化路由表。如果部门1和部门2之间有多个子网，可以将这些子网汇总为一条路由条目，以简化路由表。下面展示了汇总路由配置的示例：

Router(config)# ip route 192.168.4.0 255.255.255.240 192.168.3.2
Router(config)# ip route 192.168.4.16 255.255.255.240 192.168.3.2
Router(config)# ip route 192.168.4.32 255.255.255.240 192.168.3.2
# …
# 使用一条汇总路由替代以上所有路由
Router(config)# ip route 192.168.4.0 255.255.255.224 192.168.3.2

此外，为了进一步优化网络性能，网络管理员可以实施策略路由，根据数据包的特性（如源地址或协议类型）选择不同的路径。例如，针对特定的业务流量设置优先级高的路径，而一般流量则通过默认路径。

通过上述优化方法，网络管理员可以确保网络环境的稳定运行，同时避免路由表过于庞大导致管理上的不便。

至此，我们已经完成了第三章的全部内容，对静态路由的概念、配置方法及优化技巧进行了深入探讨。希望本章内容能够帮助您更好地理解静态路由的设计和应用，并在实际工作中得到有效的实践和应用。

4. 访问控制列表（ACL）的配置与管理

4.1 ACL的基本概念与作用

访问控制列表（ACL）是网络设备中用于控制数据包进出网络的一种规则列表。ACL可以定义哪些流量被允许通过，哪些流量被拒绝，从而实现对网络访问的精确控制。在校园网环境中，ACL被广泛应用于防止未授权访问、保障网络安全、优化网络性能和实现特定的网络策略。

ACL的作用不仅限于过滤数据包，它还可以用于：

• 网络流量优先级划分
• 区域访问控制（如禁止学生区域访问服务器区域）
• 网络服务保护（如防止对关键服务器的恶意访问）
• 网络地址转换（NAT）配置中限制可转换地址
• 路由协议控制（如OSPF、BGP）

ACL的配置和管理在校园网的日常运营中至关重要，能够帮助网络管理员维护网络秩序和安全。

4.2 ACL的类型与配置方法

ACL有不同的类型，以满足不同网络场景下的需求。最常见的是标准ACL和扩展ACL。

标准ACL

标准ACL通过源IP地址来过滤流量，用于允许或拒绝来自特定IP地址或IP地址范围的流量。它们通常用于控制对网络的总体访问权限。

扩展ACL

扩展ACL提供更精细的控制，能够基于源和目的IP地址、传输层协议（如TCP、UDP）和端口号来过滤数据包。扩展ACL非常适合于需要更严格控制的复杂网络环境。

配置方法

配置ACL通常需要遵循以下步骤：

Router(config)# access-list 100 permit ip host 192.168.1.10 any

这条命令创建了一个编号为100的ACL，并允许来自IP地址192.168.1.10的任何流量。

Router(config-if)# ip access-group 100 in

此命令将编号为100的ACL应用到当前接口的入站流量上。

配置ACL时，需注意规则的顺序非常关键，因为ACL会按照定义的顺序检查每个规则。如果数据包匹配了特定的规则，它将不会继续匹配后续的规则。

4.3 ACL在校园网中的应用实例

假设一所大学的图书馆区和学生宿舍区共用一个网络，但是图书馆的网络管理员希望限制学生访问图书馆的特定服务器，可以通过配置ACL来实现。

配置步骤示例

Router(config)# access-list 101 deny ip 192.168.2.0 0.0.0.255 192.168.3.0 0.0.0.255
Router(config)# access-list 101 permit ip any any

Router(config-if)# ip access-group 101 in

通过这种方式，学生宿舍区的用户就无法访问特定的图书馆服务器，而其他网络流量则不受影响。

4.4 ACL的维护与更新策略

随着网络环境的发展，ACL的规则可能需要频繁地更新以应对新的网络政策或安全威胁。因此，制定一个有效的ACL维护与更新策略是必要的。

更新策略

• 定期审计ACL规则，移除不再使用的旧规则。
• 根据网络拓扑变化、新的服务部署或安全策略更新来调整ACL。
• 确保文档化所有ACL更改，以便于追踪和管理。
• 实施更改时，应在非高峰时段进行，以减少对网络性能的影响。
• 对于大规模或复杂的ACL更改，事先进行测试以确保它们按预期工作。

维护工具

使用网络管理软件可以简化ACL的维护工作。这些工具通常提供：

• 规则更改前后的对比视图。
• 自动化审计报告，标识冗余或冲突的规则。
• 远程配置和应用ACL的能力。
• 规则变更的记录和版本控制。

通过持续的维护和合理的更新策略，可以确保ACL始终与校园网的安全和访问控制需求保持同步。

5. 虚拟局域网（VLAN）划分策略

5.1 VLAN技术原理及其在网络中的作用

虚拟局域网（VLAN）是一种在计算机网络中划分不同广播域的技术，它允许网络管理员通过软件而非物理布线来划分网络。VLAN技术的一个核心优势是能够实现网络的逻辑分段，从而提升网络的管理效率和安全性。

VLAN的工作原理

VLAN是基于交换机端口、MAC地址、协议类型或策略来划分的。在同一VLAN内的计算机可以像在同一个物理局域网中那样通信，而不同VLAN间的通信则需要通过路由器或三层交换机进行。

VLAN在网络中的作用

5.2 VLAN划分方法与配置步骤

5.2.1 基于端口的VLAN配置

基于端口的VLAN是划分VLAN最简单的方式，网络管理员可以根据交换机的物理端口来分配不同的VLAN。

配置步骤：

5.2.2 基于协议的VLAN配置

基于协议的VLAN划分允许根据数据包中的协议类型来分配不同的VLAN。

配置步骤：

5.2.3 基于策略的VLAN配置

基于策略的VLAN更加复杂，它可以基于多种参数（如MAC地址、端口、IP子网等）动态分配VLAN。

配置步骤：

5.3 VLAN间通信与安全设置

5.3.1 VLAN间路由的配置

为了实现不同VLAN间的通信，必须使用路由设备或三层交换机来转发不同VLAN间的流量。

配置步骤：

5.3.2 VLAN间安全策略的实施

实现VLAN间安全策略的常见方式是利用访问控制列表（ACL）。

配置步骤：

通过上述步骤，网络管理员可以有效地实施VLAN间通信和安全策略，从而确保网络的安全性和高效性。在实际操作中，VLAN的划分和配置是需要深入理解网络需求和细节的关键环节。

6. 校园网服务器规划与配置

服务器是校园网络中的重要组成部分，其规划与配置直接影响到网络服务的质量和效率。在本章中，我们将深入探讨校园网服务器的角色与分类、硬件选择与配置、软件部署与优化，以及备份与灾难恢复计划的制定。

6.1 校园网服务器的角色与分类

服务器是网络中提供资源给客户端的计算机系统，它能够处理来自网络用户或客户端的请求，并作出响应。在校园网环境中，服务器扮演着多种角色，根据其提供服务的不同，可以分为以下几类：

• 文件服务器 ：负责存储和管理文件资源，实现文件的共享与访问控制。
• 应用服务器 ：运行各种网络应用程序，如教务系统、图书馆查询系统等。
• 数据库服务器 ：存储大量的结构化数据，支持各种数据查询与管理任务。
• 邮件服务器 ：负责处理电子邮件的发送、接收、存储和转发等。
• Web服务器 ：托管网站内容，响应HTTP请求并提供网页服务。

6.2 校园网服务器的硬件选择与配置

为了保证服务器能够稳定高效地运行，选择合适的硬件配置至关重要。以下是服务器硬件选择的一些基本标准和配置方法：

6.2.1 服务器CPU的选择

服务器CPU通常具备多核心、高性能的特性，能够支持多线程应用，有效提高处理能力。在选择CPU时，需要考虑其核心数、线程数、时钟频率以及与主板的兼容性。

6.2.2 内存与存储的配置

内存是服务器的短期存储介质，对于提高系统性能和处理多任务能力至关重要。根据服务器用途的不同，内存的大小也有所不同，通常应用服务器和数据库服务器需要较大容量的内存。存储方面，应选用高速、大容量的硬盘或固态硬盘，并考虑采用RAID技术进行数据保护。

6.2.3 网络接口卡的选择

网络接口卡（NIC）负责将数据包从服务器传输到网络中。选择支持高速网络标准（如10Gbps或更高）的NIC，并确保其具有足够的吞吐量来满足预期的网络流量。

6.2.4 其他硬件组件

其他硬件组件包括电源供应器、风扇、散热系统等，它们对确保服务器稳定运行也起着关键作用。冗余电源供应和高效散热系统是大型校园网环境中必须考虑的配置。

6.3 校园网服务器软件部署与优化

6.3.1 操作系统的安装与配置

服务器通常运行的是针对服务器优化的操作系统，如Windows Server、Linux的各种发行版（如Ubuntu Server、CentOS等）。安装操作系统后，需要进行必要的系统配置，例如更新系统，安装补丁，配置网络设置，以及安装服务器管理工具。

# 示例：在Linux服务器上安装Nginx Web服务器

sudo apt update
sudo apt install nginx
sudo systemctl start nginx
sudo systemctl enable nginx

上述代码块展示了如何在基于Debian的Linux系统上安装并启动Nginx Web服务器。安装完成后，通过 systemctl 管理服务。

6.3.2 常用服务的搭建与管理

在安装了操作系统之后，接下来通常需要安装并配置各种网络服务，如Web服务、DNS服务、邮件服务等。例如，在Linux系统上安装并配置Apache Web服务器。

# 示例：在Linux服务器上安装并配置Apache Web服务器

sudo apt update
sudo apt install apache2
sudo systemctl start apache2
sudo systemctl enable apache2

安装完成之后，需要对Apache进行配置，包括监听端口设置、虚拟主机配置等。

6.4 校园网服务器的备份与灾难恢复计划

备份是任何灾难恢复计划中的关键部分，对于校园网服务器来说，确保数据的安全性和在发生故障时能够迅速恢复服务至关重要。制定备份计划时，需要考虑以下方面：

• 备份频率 ：根据数据更新的速度和重要性，决定每日、每周或每月备份。
• 备份类型 ：可以采用全备份、增量备份或差异备份，根据需求选择最合适的备份策略。
• 备份介质 ：硬盘、磁带、云存储等不同备份介质的选择。
• 灾难恢复演练 ：定期进行灾难恢复演练，确保备份数据的完整性和恢复流程的有效性。

在本章中，我们详细探讨了校园网服务器规划与配置的各个方面，从角色与分类到硬件选择，再到软件部署与备份恢复计划。这些知识对于IT专业人员来说至关重要，能够帮助他们高效地构建和管理一个强大、可靠和安全的校园网络环境。下一章我们将讨论网络扩展性与易管理性的考虑。

7. 网络扩展性与易管理性考虑

7.1 网络可扩展性的设计原则

在设计校园网时，考虑其未来的可扩展性至关重要。随着学校规模的扩大和信息技术的快速演进，网络系统需要能够适应新的需求和环境变化。设计原则可以概括为以下几个方面：

• 模块化设计 ：网络设计应采用模块化的方法，以便于未来添加或替换组件，同时也能最小化对现有网络的影响。
• 灵活的布线系统 ：布线系统应预留足够的冗余和灵活性，以便能够支持不同类型的网络设备和未来的升级。
• 标准化与兼容性 ：使用标准化的技术和协议，确保不同厂商设备之间的兼容性和互操作性。
• 弹性设计 ：确保网络设计能够经受住单点故障的影响，并提供多路径的数据传输。
• 性能预留 ：在网络设计时预留足够的带宽和处理能力，以满足不断增长的数据流量和应用需求。

7.2 网络管理工具与策略

有效的网络管理工具和策略对于确保网络的稳定性、安全性和可维护性至关重要。以下是一些关键的管理工具与策略：

7.2.1 网络监控工具的应用

网络监控是网络管理的关键组成部分，它帮助管理员实时了解网络的状态和性能，及时发现并解决问题。常见的网络监控工具有：

• SNMP（简单网络管理协议） ：用于收集设备的状态信息和性能数据。
• Syslog服务器 ：用于收集和分析日志消息，以了解网络事件和警告。
• 网络性能监控工具 （如NetFlow分析器、PRTG等）：用于实时监控网络流量和性能指标。

7.2.2 网络管理的自动化解决方案

自动化是现代网络管理的一个重要趋势。通过自动化管理，可以减少人为错误，提高效率，确保策略的一致性。一些关键的自动化策略包括：

• 自动化配置备份 ：定期备份网络设备配置，以便快速恢复和回滚。
• 自动化软件更新 ：使用网络管理系统自动部署软件补丁和更新。
• 自动化故障处理流程 ：建立自动化的工作流，当发生故障时，快速响应并解决问题。

7.3 校园网的未来规划与技术趋势

随着技术的不断进步，校园网规划和构建也必须适应新的趋势和挑战。以下是未来可能影响校园网设计和管理的关键技术趋势：

7.3.1 新兴技术在校园网的应用展望

• 软件定义网络（SDN） ：通过集中化的控制面板，简化网络配置和管理，提高网络的灵活性和适应性。
• 网络功能虚拟化（NFV） ：通过虚拟化技术，将网络设备功能转移到通用服务器上，减少物理设备的依赖，降低运营成本。
• 无线技术 ：如5G和Wi-Fi 6等新兴无线技术，将提供更高的带宽和更低的延迟，满足移动设备和物联网设备的连接需求。

7.3.2 网络升级与维护的长期规划

• 可扩展的硬件和软件平台 ：投资可升级的硬件和软件平台，以适应不断增长的性能需求。
• 能效管理 ：优化网络设备的能效，以减少能源消耗和环境影响。
• 定期技术评估和更新计划 ：定期评估网络技术的发展和需求变化，制定相应更新和升级计划。

在本章中，我们探讨了网络扩展性和易管理性的关键方面，包括设计原则、管理工具、自动化策略以及未来的规划和技术趋势。这些内容对于确保校园网能够适应不断变化的教育环境和技术进步至关重要。
