Ubuntu 16.04 Rootfs：无图形界面服务器的GUI应用执行

本文还有配套的精品资源，点击获取

简介：Ubuntu 16.04 Rootfs是一个特别设计的系统镜像，专用于在无图形界面和无root权限的服务器上执行GUI应用程序。这个系统镜像基于Ubuntu 16.04 LTS，它借助Xvfb（X Virtual Framebuffer）在内存中模拟图形操作，实现服务器上的GUI应用运行。Rootfs包含了Ubuntu 16.04的基础文件系统结构，允许在没有完整操作系统安装的情况下启动系统环境。此外，该系统镜像具有长期支持，优化了容器技术，并且常用于自动化测试或需要图形化工具的云服务器环境。用户可以使用debootstrap或chroot等工具加载和使用该rootfs。

1. Ubuntu 16.04 Rootfs概念

1.1 Rootfs的基本概念

Rootfs（Root Filesystem）是Linux操作系统中的一个概念，表示根文件系统。它通常是指存放在内存或特定存储设备上的，包含系统启动、运行所必需的文件和目录结构。简单来说，它是一个包含必要目录和文件的裸文件系统，不包含Linux内核。

1.2 Rootfs的作用与意义

Rootfs的作用非常关键，它是系统启动和运行的基石。它包含了所有的系统程序和用户程序，以及一些重要的配置文件。当系统启动时，Rootfs首先被加载，为系统提供必要的环境和工具，使系统能够完成初始化过程。

1.3 Rootfs与根目录的关系

在Linux系统中，Rootfs对应于设备的 / 目录，即根目录。它是一个虚拟的概念，因为任何文件系统都可以被挂载到根目录，成为新的Rootfs。对Ubuntu 16.04来说，Rootfs作为系统的基本文件结构，为系统的稳定运行提供了保障。

2. Xvfb（X Virtual Framebuffer）功能介绍

Xvfb, or the X Virtual Framebuffer, is a display server implementing the X11 display server protocol. Its primary function is to provide an environment in which applications can run without being connected to a real display.

2.1 Xvfb的基本原理

Xvfb works by creating a virtual display frame buffer in memory, which allows graphical applications to run without any display hardware. This is done through the X server protocol, which Xvfb implements in software.

2.1.1 Xvfb的工作机制

Xvfb operates on the server side of the client-server model. Clients connect to the Xvfb server to display their windows and graphics. However, instead of writing directly to the screen, Xvfb writes to memory and uses the Virtual Framebuffer to simulate the display.

A typical Xvfb command might look like this:

Xvfb :1 -screen 0 1600x1200x24

Here :1 is the display number, 1600x1200x24 specifies the screen resolution and color depth.

2.1.2 Xvfb与传统X服务器的对比

Xvfb differs from a regular X server in that it does not require any actual display hardware or driver. It runs completely in software, which makes it ideal for testing and running applications in environments without monitors, such as servers or environments where security policies restrict graphical access.

2.2 Xvfb在GUI测试中的应用

2.2.1 非图形化环境下的GUI应用测试

One of the main uses of Xvfb is to test GUI applications in an environment where no physical display is connected. This is particularly useful for continuous integration systems where tests can run headlessly in a reproducible environment.

2.2.2 Xvfb的配置和测试案例

Configuring Xvfb for a test requires specifying the display resolution and color depth, and then running the application in question to display on the virtual frame buffer. For instance, the following command starts Xvfb, sets up a display, and then runs a test application:

Xvfb :1 -screen 0 1280x1024x24 &
export DISPLAY=:1
python test_application.py

2.3 Xvfb的性能优化与调试

2.3.1 调试Xvfb的常见问题

Debugging issues with Xvfb typically involves checking for misconfigurations, compatibility problems with the client applications, or resource limitations. Common issues are incorrect display resolution settings or not setting the DISPLAY environment variable correctly.

2.3.2 性能优化策略

Optimizing Xvfb performance involves tuning the server configuration to match the requirements of the client applications. This could mean changing the color depth, frame rate, or enabling certain extensions that the application uses.

Optimization can be achieved by adjusting the Xvfb command line options, such as:

Xvfb :1 -screen 0 1600x1200x24 -extension RANDR -fbdir /dev/shm

In this example, -extension RANDR enables the Resize, Rotate, and Reflect extension, which can be used by applications that require it. -fbdir /dev/shm sets the framebuffer directory to shared memory, which can speed up the display operation.

配置表格示例

| 配置选项 | 描述 | 常用值 | | — | — | — | | -screen | 定义屏幕的分辨率和颜色深度 | 1600x1200x24 | | -extension | 启用X服务器扩展 | RANDR | | -fbdir | 设置帧缓冲目录 | /dev/shm |

Mermaid 流程图示例

graph TD
A[Xvfb Start] –> B[Set Display :1]
B –> C[Run test_application.py]
C –> D[Collect Results]

以上表格和流程图展示了如何使用Xvfb配置和执行一个测试，并收集结果。对于IT专业人士，尤其是需要在没有物理显示器的环境中测试GUI应用程序的开发人员和质量保证工程师，理解和应用Xvfb是十分关键的。

3. Rootfs在Linux系统中的作用

3.1 Rootfs的定义与结构

3.1.1 Rootfs的组成组件

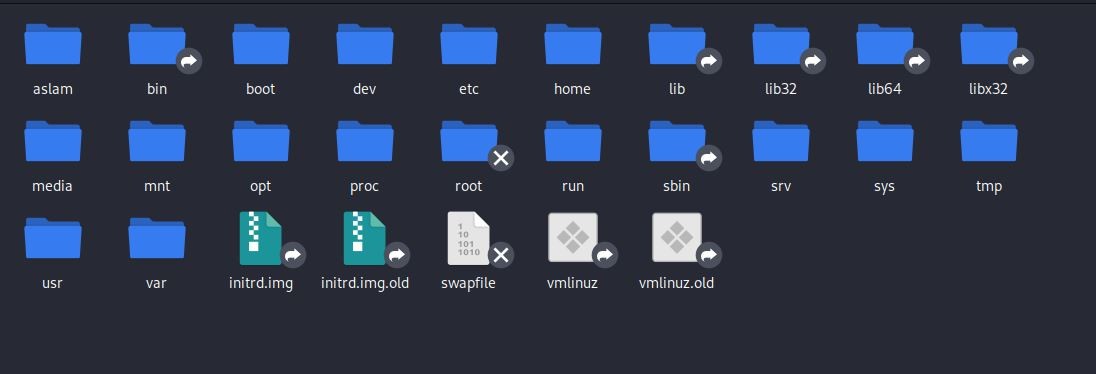

Rootfs，全称为 Root Filesystem，是Linux系统中最为基础的文件系统层次结构。它包含了系统启动所必需的全部文件，包括内核模块、系统库、基本的用户空间工具等。它的组成组件可以分为以下几个部分：

• /bin ：存放系统启动和运行所需的二进制文件，如Shell和基本命令工具。
• /sbin ：存放系统管理相关的二进制文件，如管理员使用的系统管理工具。
• /etc ：存放系统的配置文件。
• /lib ：存放系统运行所需的库文件，这些库文件对于系统二进制文件是必需的。
• /dev ：存放设备文件，这些文件作为Linux设备驱动的接口，允许程序与硬件设备进行交互。
• /proc 和 /sys ：这两个目录为虚拟文件系统，分别用于存储进程信息和系统设备信息。

这些组件共同构成了系统的基础架构，允许Linux系统在启动时加载必要的程序和服务，从而实现系统功能。

3.1.2 Rootfs与Linux文件系统的关联

在Linux系统中，Rootfs是一个特殊的文件系统类型，它位于所有其他文件系统的最底层，并在系统启动时首先被挂载。Rootfs的设计为Linux提供了以下几种特性：

• 统一性 ：Rootfs作为系统文件的起始点，为Linux系统提供了一个统一的文件结构视图。
• 模块化 ：通过Rootfs，系统能够模块化地组织文件，使得对系统的管理和维护变得简单。
• 可移植性 ：由于Rootfs包含系统运行所需的所有基本组件，它使得整个系统或应用程序能够被移植到不同的硬件平台。

在系统启动过程中，Rootfs通常会被挂载为只读的文件系统。当系统需要写入数据时，会临时切换到一个读写挂载的文件系统，例如 /var 或 /tmp 目录，这些目录属于可擦除的文件系统（RAM disk或实际的磁盘空间）。

3.2 Rootfs在系统启动中的重要性

3.2.1 系统初始化与Rootfs的交互

在系统启动过程中，Rootfs起到关键的作用。它与系统初始化过程紧密交互，以下是系统启动时的一般步骤：

这个阶段，Rootfs被初始化为只读文件系统，并且在运行时检测到任何写入操作都会发生错误。这是为了确保系统的启动脚本不会在文件系统不一致的状态下执行。

3.2.2 Rootfs的加载过程与关键点

Rootfs的加载过程的关键点包括：

3.3 Rootfs的操作与管理

3.3.1 Rootfs的挂载和卸载

在Linux系统中，Rootfs与其他文件系统一样，可以通过标准的挂载和卸载命令进行操作。以下是挂载和卸载Rootfs的基本命令示例：

# 挂载Rootfs
mount -o remount,rw / # 将Rootfs从只读模式改为可读写模式

# 卸载Rootfs
umount / # 卸载Rootfs，通常在系统重启或关机前执行

Rootfs通常是系统中第一个被挂载的文件系统，并且在大多数情况下，用户不需要手动操作Rootfs。

3.3.2 Rootfs的备份与恢复

备份Rootfs对于系统维护和故障恢复非常重要。备份的目的是保存系统的原始状态，以便在出现问题时能够恢复到某个已知的良好状态。以下是使用 rsync 命令备份Rootfs的一个基本示例：

# 备份Rootfs到外部存储
rsync -avxHAX –progress –exclude '/proc/*' –exclude '/sys/*' –exclude '/tmp/*' –exclude '/run/*' –exclude '/mnt/*' –exclude '/media/*' –exclude '/dev/*' –exclude '/lost+found/*' –exclude '/swap.img' / /mnt/backup/

在上述命令中，使用 rsync 来复制Rootfs到一个外部存储设备。参数 -a 表示归档模式，它会保留所有的属性如符号链接、文件权限等。参数 -v 表示详细模式， -x 表示只备份一个文件系统， -HAX 是为了提高备份性能。 –exclude 参数用于排除不需要备份的目录，如临时文件目录和设备目录等。

要恢复Rootfs，可以使用相同的命令，但要将源和目标路径颠倒：

# 恢复Rootfs
rsync -avxHAX –progress /mnt/backup/ /

请注意，在执行任何备份或恢复操作之前，应该确保系统处于一个稳定的状态，并且所有的关键数据已经妥善备份。

通过Rootfs的管理和操作，系统管理员可以有效维护Linux系统的健康和稳定性，确保系统在任何需要的时刻都能够恢复到一个预期的状态。

4. 无root权限服务器的GUI应用运行方式

无root权限运行GUI应用是一个在系统安全和运维方面常见的挑战。由于Linux系统本身的安全模型，普通用户无法执行需要root权限的命令和操作。这在很多情况下限制了用户，特别是在多用户系统、云环境或者安全要求高的环境中。然而，依然有一些方法能够在没有root权限的情况下运行图形界面程序。

4.1 无root权限环境下运行GUI应用的挑战

在没有root权限的环境下运行GUI应用带来了一系列的挑战，特别是对于那些习惯了拥有完全控制权限的管理员。

4.1.1 权限限制对GUI应用的影响

GUI应用通常需要更多的系统资源和服务来运行，例如访问显示设备、输入设备和可能的声卡等。但没有root权限，用户可能无法安装必要的驱动程序或访问特定的设备文件。这会限制某些应用程序的正常运行或使用。

4.1.2 常见的绕过权限限制的方法

尽管存在权限限制，但是依然有一些方法能够帮助用户在无root权限的情况下运行GUI应用：

• 使用X服务器的访问控制功能，如 xhost ，允许特定用户或主机的连接。
• 通过使用 sudo 命令临时获得执行特定程序的权限（如果配置允许）。
• 使用虚拟帧缓冲（如Xvfb）作为无头X服务器运行GUI应用。
• 利用容器化技术，如Docker，为GUI应用创建一个包含所有必需依赖的隔离环境。

4.2 Xvfb在无root权限环境的应用

Xvfb是一个非常重要的工具，能够为没有图形硬件的系统提供一个虚拟的帧缓冲环境。它是解决在没有root权限的环境中运行GUI应用问题的关键技术。

4.2.1 利用Xvfb运行GUI应用的步骤

在无root权限的环境下使用Xvfb运行GUI应用，可以遵循以下步骤：

4.2.2 Xvfb的安全性和限制

虽然Xvfb是一个非常强大的工具，但它也引入了一些安全性和限制方面的问题。因为它提供了一个完全无头的运行环境，可能需要额外的配置来确保安全性，如设置访问控制列表（ACLs）。另外，某些应用可能需要特殊的处理才能在Xvfb中正常工作，比如某些3D图形渲染或硬件加速功能。

4.3 其他无root权限GUI解决方案

除了Xvfb之外，还有一些其他的解决方案可以在无root权限的环境下运行GUI应用。

4.3.1 Wayland与Mir

Wayland和Mir是更现代的显示服务器协议，它们旨在提供更好的性能和安全性。Wayland是目前最流行的显示服务器协议之一，很多现代Linux发行版都默认使用它。然而，要在没有root权限的情况下运行Wayland应用，通常需要一个已经配置好的环境和额外的配置步骤。

4.3.2 Docker容器化技术

Docker容器化技术提供了一种完全隔离的运行环境，允许用户在没有改变宿主机系统的前提下运行各种应用。通过在容器内部运行GUI应用，可以避免对主机系统的权限要求。运行Docker容器的命令如下：

docker run -it –rm –name my-gui-app -e DISPLAY=$DISPLAY -v /tmp/.X11-unix:/tmp/.X11-unix gui-app:latest

这条命令会创建一个新的容器，运行名为 gui-app 的图形应用，并将其显示映射到当前用户。

Docker容器内的应用可以是预配置的，或者通过Dockerfile进行定制化。这种方法的安全性较高，且可以轻松迁移和扩展。

在无root权限的环境下运行GUI应用虽然面临挑战，但通过Xvfb和其他技术，用户依然可以在保持系统安全的同时，访问和使用图形界面程序。随着容器化技术的成熟和普及，未来可能会出现更多类似的安全且高效的解决方案。

5. Ubuntu 16.04 LTS的技术特点及Rootfs应用场景

Ubuntu 16.04 LTS（长期支持版本）作为稳定性和可靠性的重要选择，在众多企业和个人用户中赢得了广泛的认可。这一章将深入探讨Ubuntu 16.04 LTS的技术特点，尤其是Rootfs在其中所扮演的角色，以及在不同场景下的应用情况。

5.1 Ubuntu 16.04 LTS的生命周期与支持

5.1.1 长期支持版本的优势与特性

Ubuntu 16.04 LTS提供五年时间的安全维护支持，意味着用户可以在一个较长的周期内享受到及时的安全更新和性能改进，而不必担心立即升级到新版本的需求。这一特点尤其对于那些依赖于稳定性的生产环境、嵌入式系统开发以及企业服务器环境是至关重要的。

Ubuntu 16.04 LTS也引入了Xenial Xerus的代号，它包含了一系列新技术和改进，如：

• 完善的容器技术支持，包括Docker 1.12版本和LXC/LXD。
• 新的初始化系统systemd的进一步集成和优化。
• 支持Mir作为显示服务器，为未来的图形堆栈提供灵活性。

5.1.2 升级与迁移指南

对于希望从早期版本（如Ubuntu 14.04 LTS）升级到Ubuntu 16.04 LTS的用户，官方提供了详细的升级指南，以确保升级过程中的系统稳定性。升级步骤通常包括：

对于全新安装的场景，Ubuntu提供了一套完整的安装程序，用户可以通过USB驱动器或DVD启动安装过程，并根据向导完成安装。

5.2 Ubuntu 16.04 Rootfs的技术特点

5.2.1 Rootfs与系统稳定性的关系

Rootfs是Linux系统启动时加载的第一个文件系统。Ubuntu 16.04 LTS中的Rootfs技术特点之一是其在系统稳定性方面发挥的关键作用。Rootfs包含了启动系统所需的所有基础文件，如内核模块、设备驱动、基本的系统命令以及初始化脚本等。当Rootfs损坏时，系统可能无法启动，或者某些基本功能会丢失。

因此，Ubuntu 16.04 LTS通过使用只读文件系统（如通过OverlayFS技术）来确保Rootfs的完整性，避免了由于文件系统损坏引起的问题。

5.2.2 Rootfs对性能的影响

Rootfs的另一个技术特点是对系统性能的影响。由于Rootfs包含了系统启动过程中最先加载的文件，其访问速度直接影响到系统启动时间。Ubuntu 16.04 LTS通过使用 squashfs压缩技术将整个Rootfs压缩到一个只读层，这样可以加快读取速度并减少I/O操作。此外，针对特定硬件平台的Rootfs定制可以进一步提升系统性能。

5.3 Ubuntu 16.04 Rootfs的应用场景

5.3.1 嵌入式开发与Rootfs定制

Ubuntu 16.04 LTS常用于嵌入式系统的开发，而在这些场景下，对Rootfs的定制变得至关重要。开发者可以预置特定的软件包和配置到Rootfs中，以满足嵌入式设备的独特需求。例如：

• 针对物联网设备，可能需要集成特定的通信协议和驱动程序。
• 对于安全敏感的应用，可能会定制更加安全的系统服务和权限控制。

5.3.2 虚拟化环境下的Rootfs应用

在虚拟化环境中，如使用KVM、VirtualBox或者云平台，Rootfs的灵活性允许快速部署和更新。虚拟机可以使用预先构建的Rootfs镜像来启动，这极大地简化了环境配置和管理。Ubuntu的cloud-init工具可以在首次启动时自动配置实例，使得Rootfs管理变得更加高效。

5.3.3 系统恢复与维护中的Rootfs使用

在系统恢复和维护场景中，Rootfs同样扮演着关键角色。利用Live CD或USB驱动器启动的Ubuntu 16.04 LTS系统，可以通过挂载受损系统的Rootfs来恢复数据、修复系统文件或者执行备份操作。此外，系统管理员可以创建特定的Rootfs快照，用于在灾难恢复场景中快速恢复系统状态。

Ubuntu 16.04 LTS在这些场景中的Rootfs应用，展现了其在稳定性和灵活性方面的优势，这使得它成为IT行业广泛使用的解决方案之一。
