华为设备OSPF邻居建立全流程详解（含eNSP实验验证）

一、华为OSPF特性概览 华为VRP系统OSPF实现与标准协议的区别：

默认Router-ID自动选择机制（建议优先选择Loopback地址）

静默接口配置命令差异

LSA生成策略优化（默认抑制Type-7 LSA重传）

二、华为OSPF邻居建立关键配置

1. 基础配置模板 huawei sysname Router interface interface Ethernet 0/0/0  ip address 192.168.1.1 30   ospf enable 1 area 0  # 华为特色区域激活方式 quit ospf 1 router-id 1.1.1.1   area 0    network 192.168.1.0 0.0.0.5  # 传统网络声明方式（兼容模式）

2. 必要参数验证命令 huawei display ospf peer  # 查看邻居状态 display ospf interface GigabitEthernet0/0/1  # 检查接口参数 display ospf error  # 查看错误统计

三、华为特有机制解析 1. 邻居状态机增强 华为设备新增两种特殊状态：

Attempt状态：仅NBMA网络有效，表示主动尝试建立连接

Backup Seen：检测到BDR存在的标志

2. 安全认证配置 华为支持三种认证模式：

huawei # 区域级认证 ospf 1  area 0    authentication-mode simple cipher Huawei@123

# 接口级认证 interface GE0/0/1  ospf authentication-mode md5 1 cipher HCIE@2024

3. 网络类型调整 huawei interface Serial1/0/0  ospf network-type p2mp  # 将FR链路改为P2MP类型

四、建立条件专项说明 1. MTU严格检测机制 华为默认开启MTU检查，必须匹配：

huawei # 临时关闭MTU检查（排错用） interface GE0/0/1  ospf mtu-ignore

2. 华为设备优先级处理 DR选举规则增强：

优先级0表示永不参与选举

重启后保留原DR角色（除非检测到拓扑变更）

3. 区域类型兼容表 本端区域类型    对端支持区域类型 Normal    Normal/Stub/NSSA Stub    Stub NSSA    NSSA/Normal

五、典型故障排查案例 案例1：状态卡在ExStart huawei display ospf peer verbose # 常见原因： # 1. Router-ID冲突 # 2. MTU不匹配（查看接口if-mtu） 案例2：反复震荡的邻居 huawei display ospf error | include "bad checksum" # 可能原因： # 1. 物理链路问题 # 2. 认证密钥不匹配

六、eNSP实验验证建议 基础邻接实验：

配置两台AR2220建立Area 0邻居

抓包分析DD报文交互过程

复杂场景实验：

huawei # 模拟NBMA环境 interface Serial0/0/0  link-protocol fr  fr map ip 10.1.1.2 dlci 102 broadcast  ospf peer 10.1.1.2 七、华为最佳实践 始终手动配置router-id

在广播网络明确配置DR优先级

使用reset ospf process谨慎（会导致路由重计算）

附：常用诊断命令速查表 命令                                                功能 display ospf lsdb                        查看LSDB摘要 debugging ospf packet hello        调试Hello包 reset ospf 1 process                重置OSPF进程

下面在华为ENSP上进行案例配置：

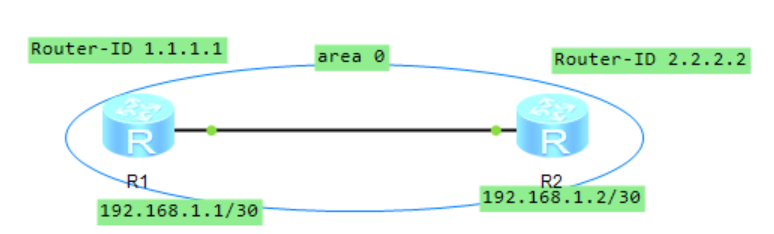

①拓扑图：

②设备配置

R1配置： interface Ethernet 0/0/0  ip address 192.168.1.1 30  #接口互联地址配置，一般建议配置2位地址  ospf enable 1 area 0    #接口宣告OSPF quit ospf 1 router-id 1.1.1.1  #配置route id  area 0  #配置区域   network 192.168.1.0 0.0.0.255   #宣告对应的网段信息

R2配置： interface Ethernet 0/0/0  ip address 192.168.1.2 30  #接口互联地址配置，一般建议配置2位地址  ospf enable 1 area 0    #接口宣告OSPF quit ospf 1 router-id 2.2.2.2  #配置route id  area 0  #配置区域   network 192.168.1.0 0.0.0.255   #宣告对应的网段信息

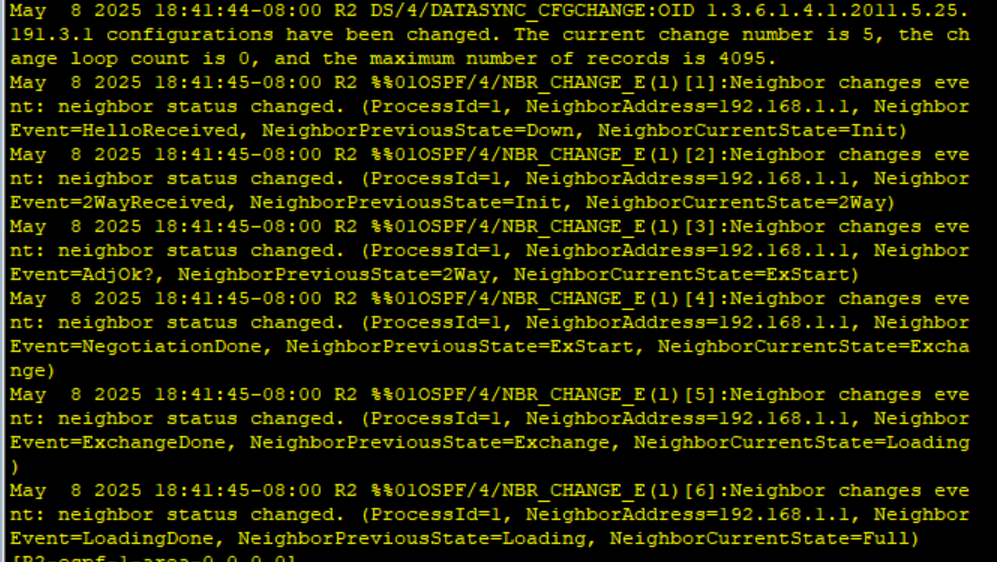

配置过程中可以看到邻居建立日志:

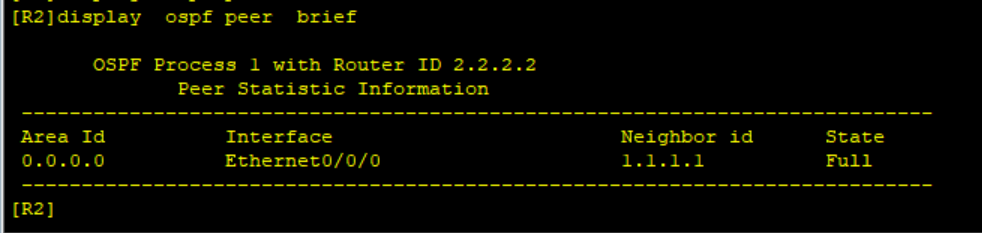

③邻居建立查看：
