eNSP - 防火墙IPSec技术应用

目录

需求

将FW1和FW2改为主备备份状态

配置IPsec

配置目标NAT

配置安全策略放通IKE协商流量

配置策略路由

配置安全策略放通IPsec流量

配置源NAT

测试

需求

接eNSP – 防火墙双机热备和带宽管理！

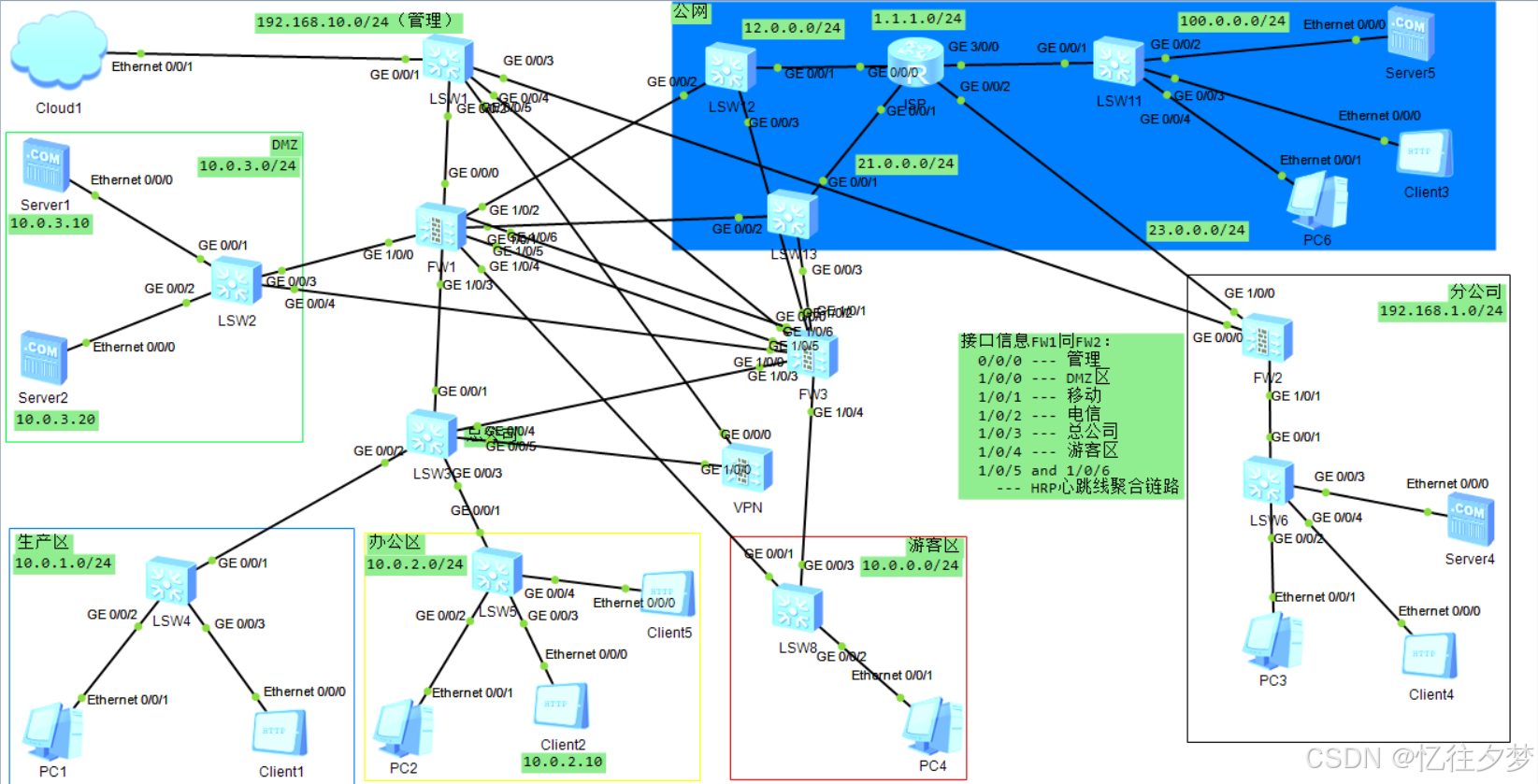

将双机热备改成主备模式，通过内网的 VPN 设备构建-条到达分公司的IPSEC  VPN 通道，保证办公区10.0.2.0/24网段可以访问到192.168.1.0/24网段。

给VPN设备配置管理IP地址以及开通Web管理服务：

<USG6000V1>sys
[USG6000V1]sysname VPN
[VPN]int g0/0/0
[VPN-GigabitEthernet0/0/0]ip add 192.168.10.4 24
[VPN-GigabitEthernet0/0/0]service-manage all permit
[VPN-GigabitEthernet0/0/0]dis ip int b
2024-07-23 09:14:42.850
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
(d): Dampening Suppressed
(E): E-Trunk down
The number of interface that is UP in Physical is 4
The number of interface that is DOWN in Physical is 6
The number of interface that is UP in Protocol is 3
The number of interface that is DOWN in Protocol is 7

Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 192.168.10.4/24 up up
GigabitEthernet1/0/0 unassigned up down
GigabitEthernet1/0/1 unassigned down down
GigabitEthernet1/0/2 unassigned down down
GigabitEthernet1/0/3 unassigned down down
GigabitEthernet1/0/4 unassigned down down
GigabitEthernet1/0/5 unassigned down down
GigabitEthernet1/0/6 unassigned down down
NULL0 unassigned up up(s)
Virtual-if0 unassigned up up(s)

[VPN-GigabitEthernet0/0/0]

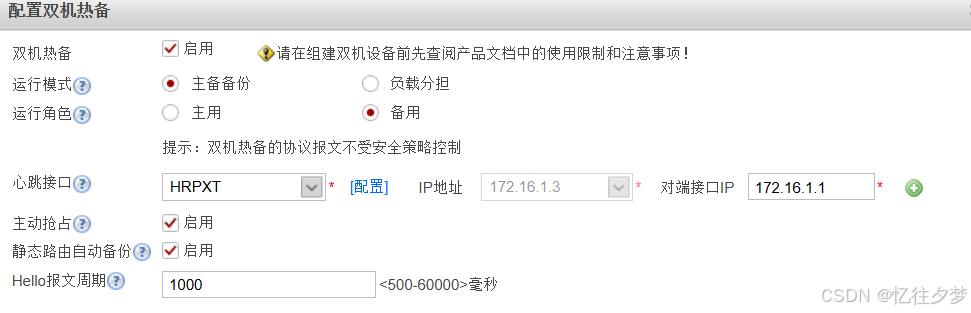

将FW1和FW2改为主备备份状态

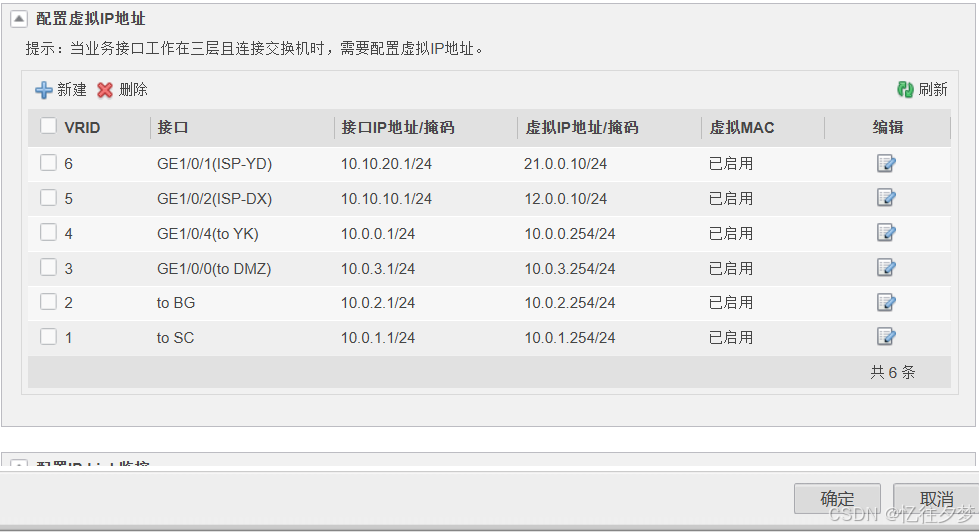

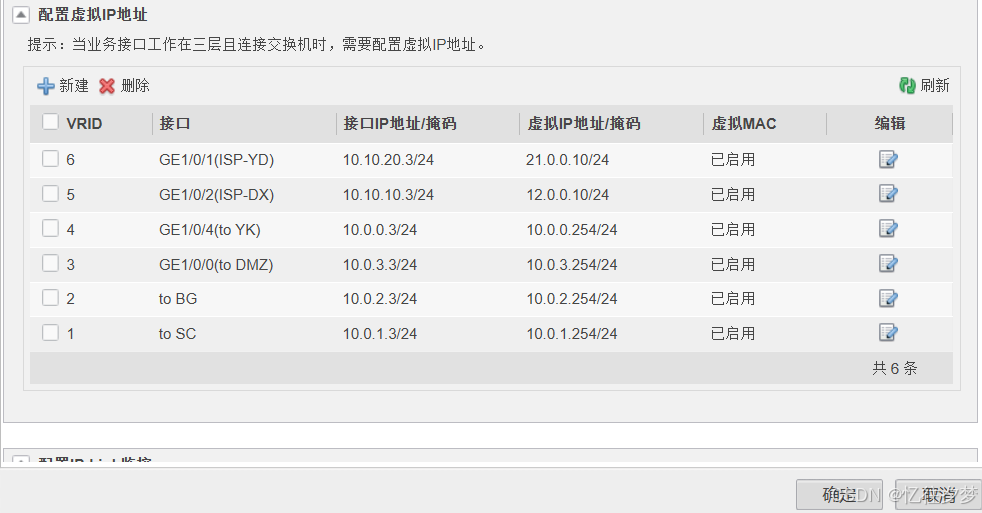

因为这里使用主备备份，故到公网的虚拟IP地址就只需要移动和电信各一个：

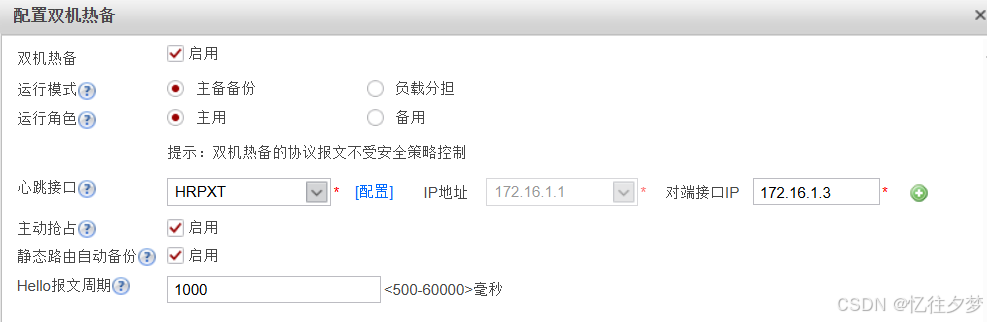

FW1：

FW3：

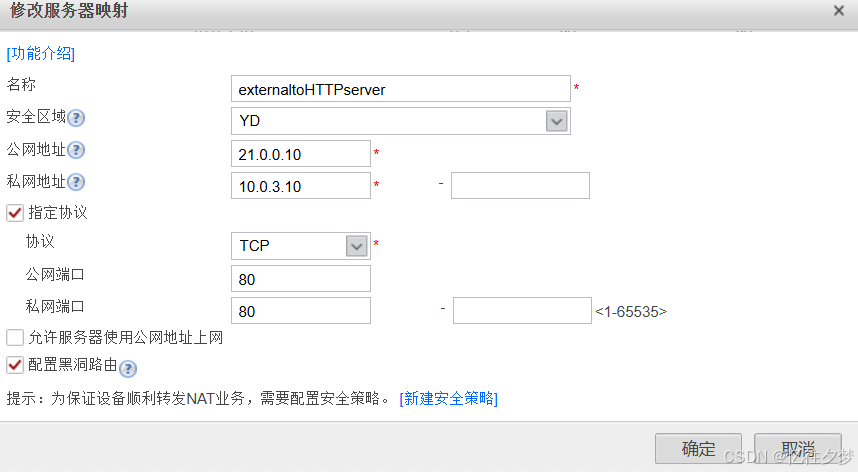

修改服务器映射：

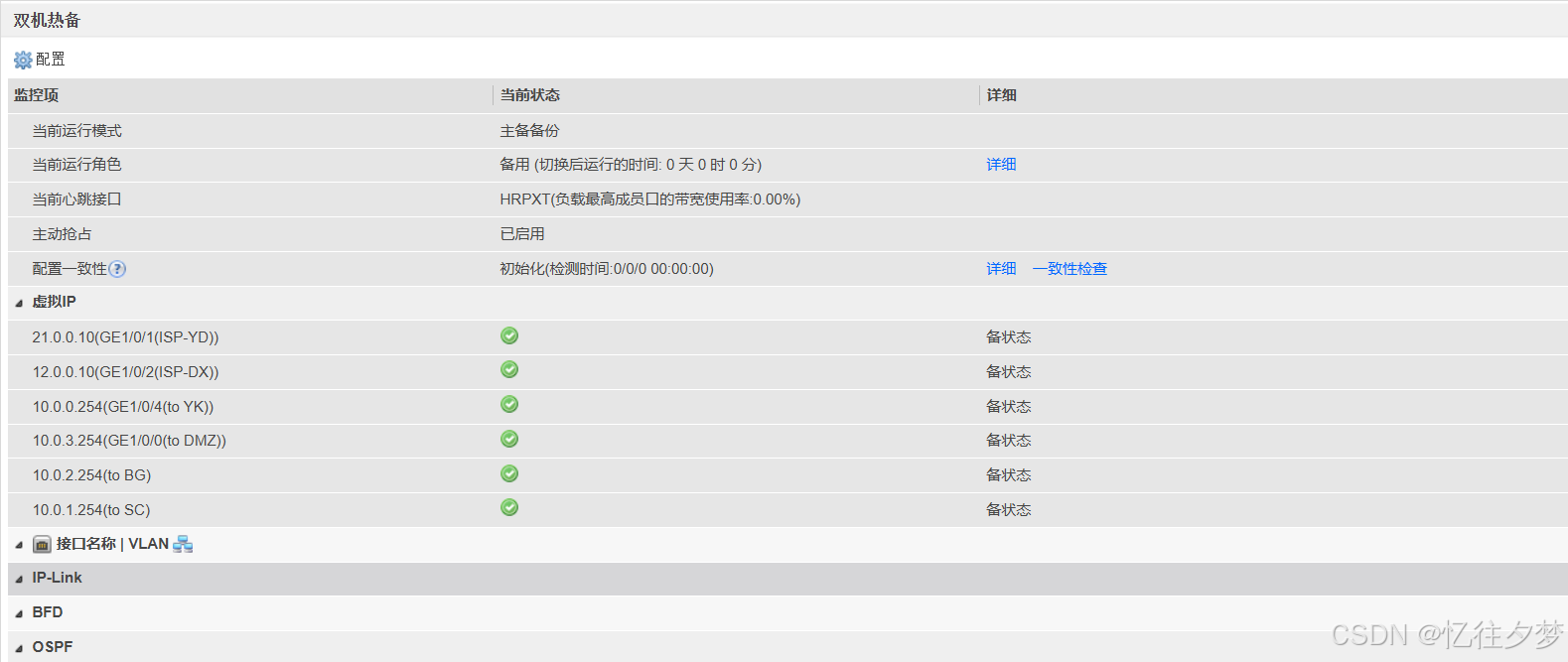

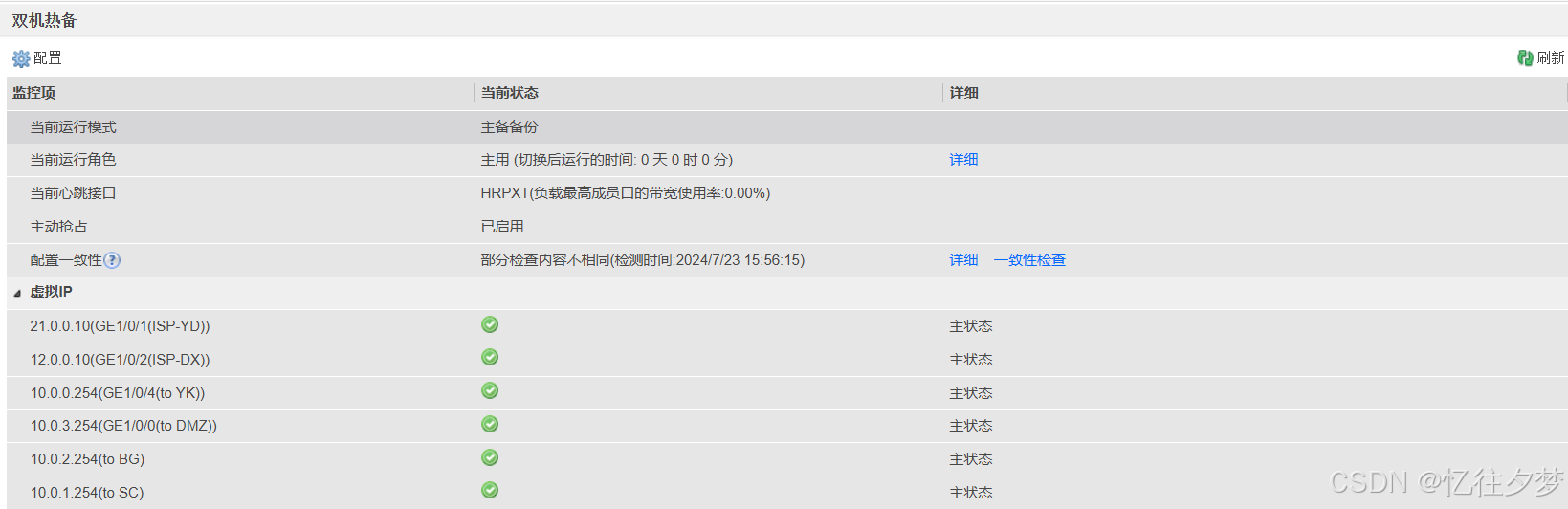

 主备备份修改完成。

配置IPsec

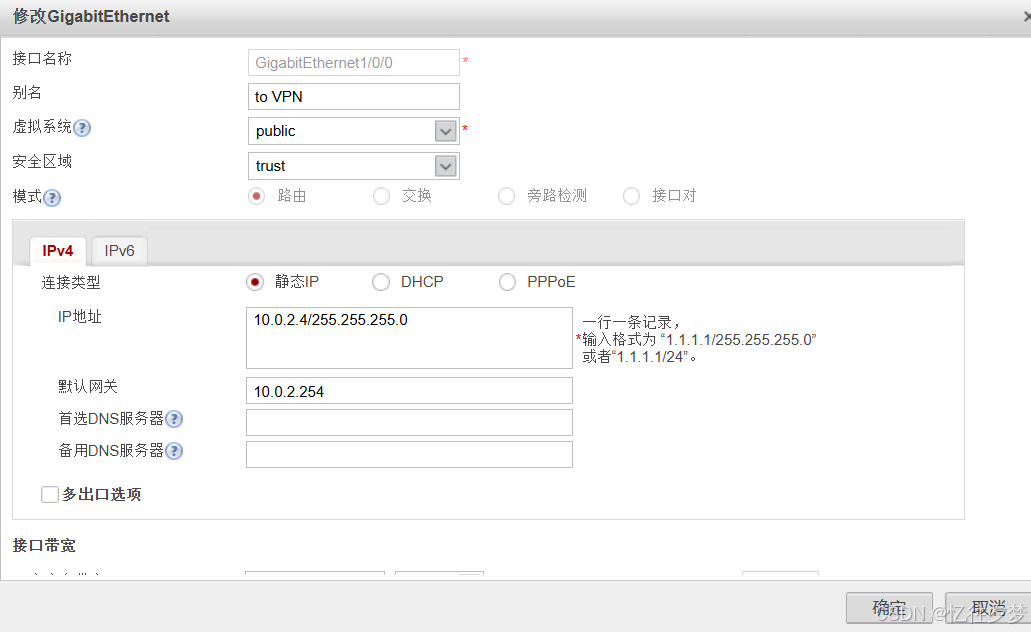

IP配置：

交换机上放通办公区（vlan3）的流量：

[LSW3]int g0/0/5
[LSW3-GigabitEthernet0/0/5]port link-type access
[LSW3-GigabitEthernet0/0/5]port default vlan 3

建立通道：

这里再总公司是内网环境下，所以我们使用ESP协议，IEK协商采用野蛮模式，封装模式采用隧道模式。

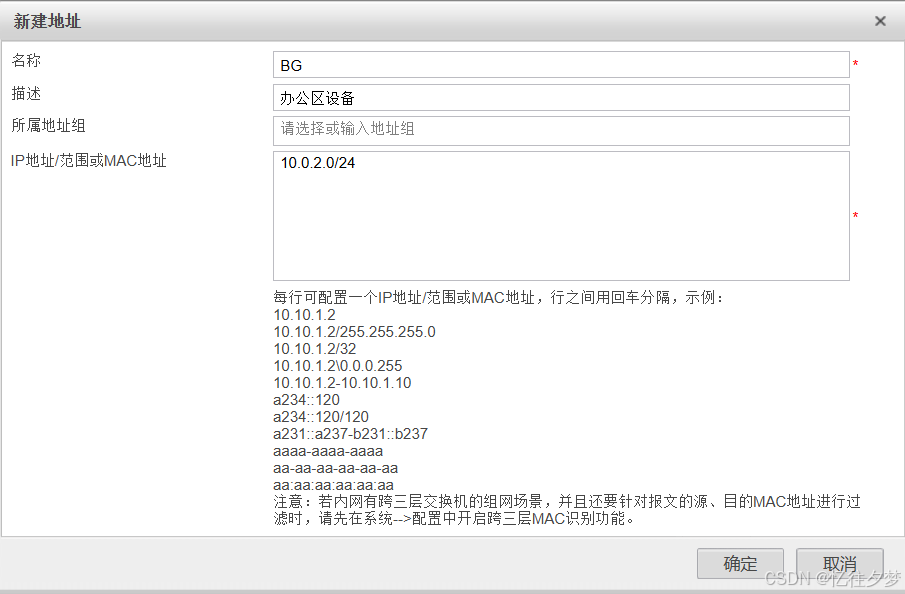

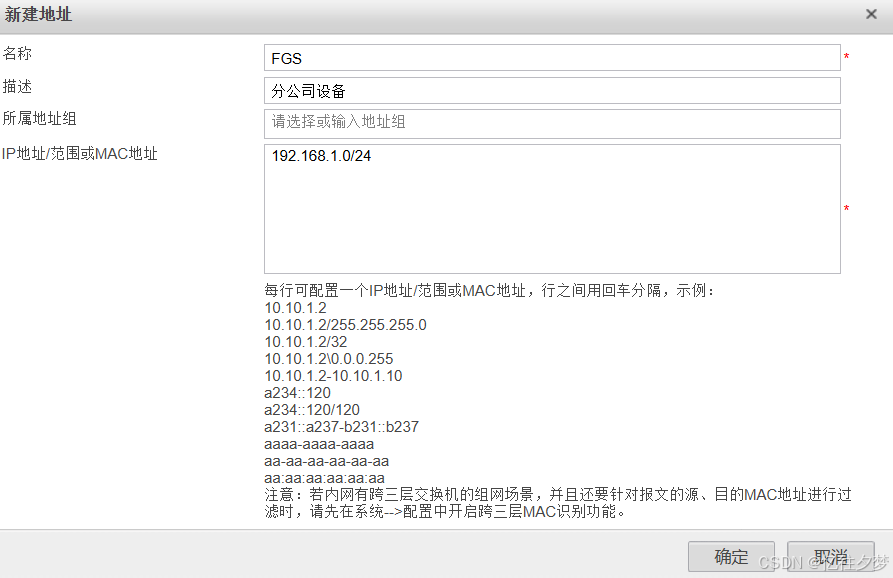

新建地址：

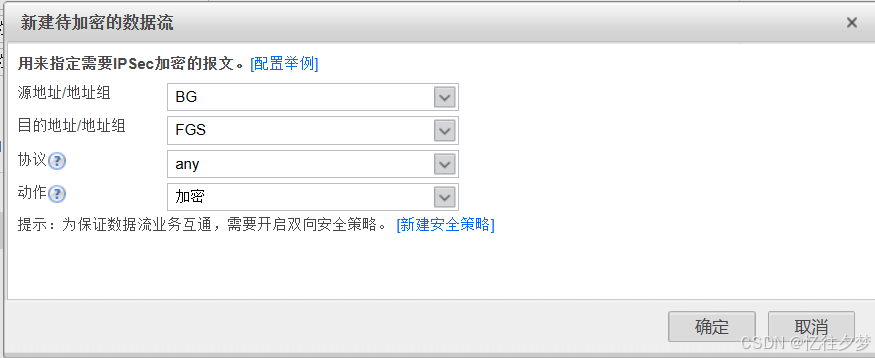

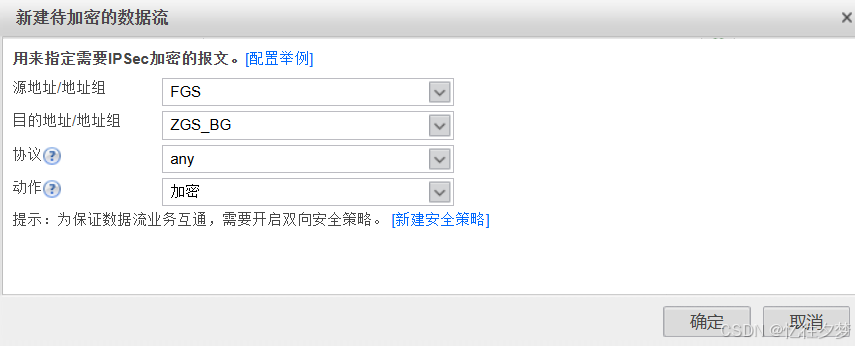

添加加密数据流：

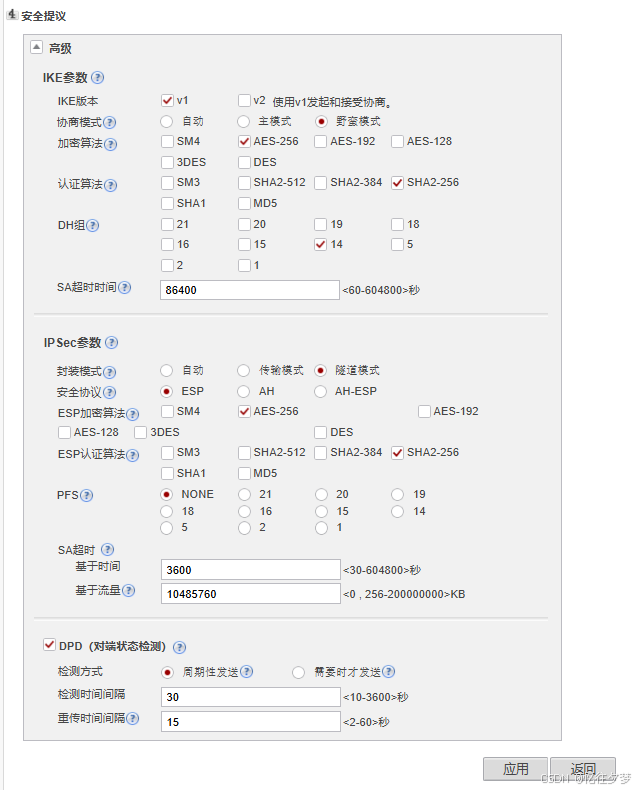

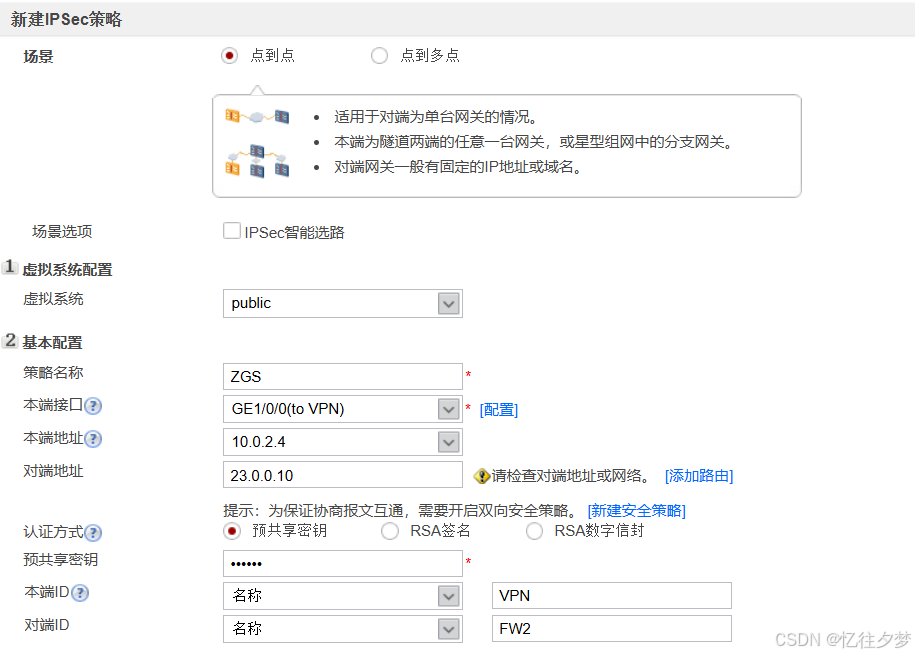

IPsec策略：

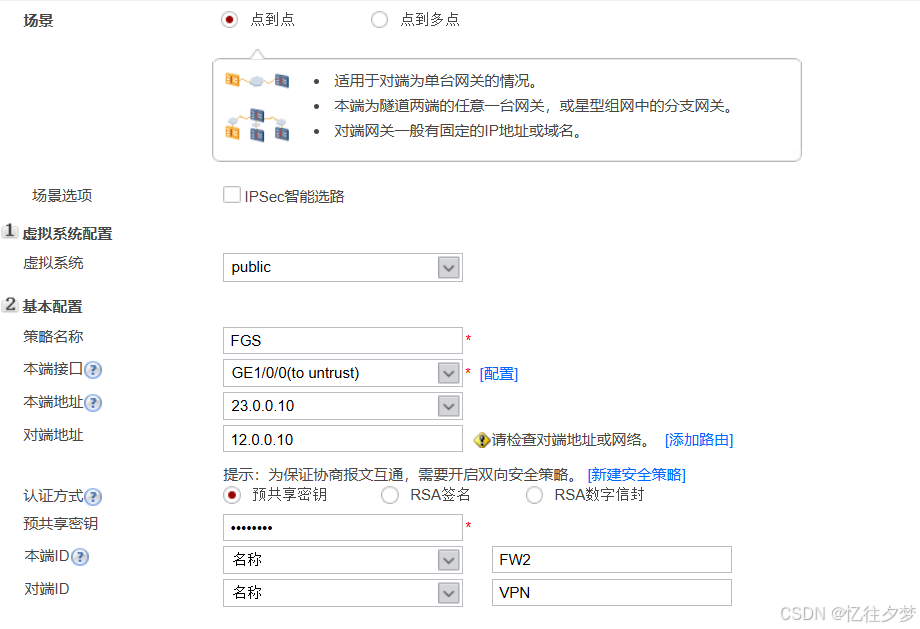

FW2：

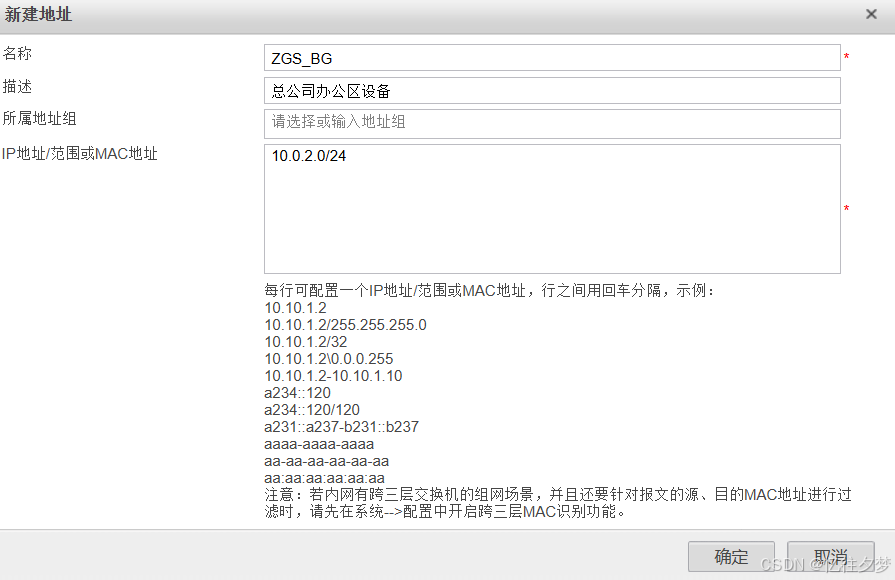

新建地址：

添加加密数据流：

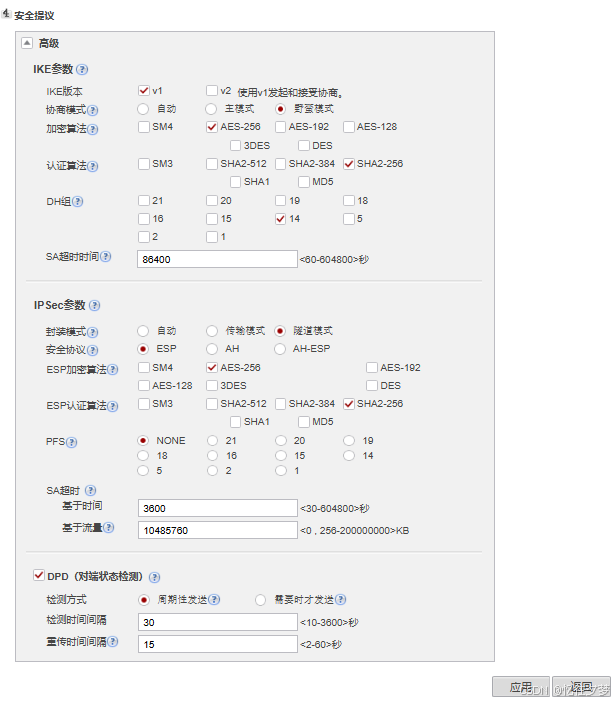

 IPsec策略：

配置目标NAT

因为在总公司，VPN设备下沉入内网中，故需要在FW1上配置目标NAT打通通向内网VPN设备的通道。

目的地址：

新建自定义服务：

NAT-T为UDP且目的端口为4500

IKE规定源目端口都为UDP500

新建NAT策略（两个，一个用于ISAKMP，一个用于NAT-T）：

 之前的需求中配置过公网访问HTTP server的目标NAT，但是没有精细化处理。这里将其服务改为HTTP server，这样不会影响IKE的构建：

配置安全策略放通IKE协商流量

FW2：​​​​​​

需要放通公网与防火墙的双向流量。

新建自定义服务：

安全策略：

VPN：

需要放通内网与防火墙的双向流量。

新建自定义服务：

安全策略：

FW1：

需要放通公网电信与内网的双向流量，因为我们只使用了电信链路配置IPSec通道。

安全策略：

IPsec通道建立完成：

VPN：

FW2：

配置策略路由

使经过FW1到达分公司的流量转发至VPN设备：

新建策略路由：

 使用PC2ping分公司设备，在VPN设备抓包（因为还没放通IPSec的流量，故ping不通）：

可以看到流量都到了VPN设备上：

配置安全策略放通IPsec流量

这里不指定服务类型，只限制源目网段。

VPN设备：

FW2：

FW1：

因为流量到这里已经经过了IPSec转换（已经在通道内传输），故源目IP就是通道两端的IP地址。

配置源NAT

因为有内网向外网访问时，源NAT转换了源IP地址，故需要进行更改。

防止流量进入通道前被NAT策略转换源IP，因为NAT策略的优先级大于IPsec。

FW2新建：

且策略应该放在前面：

FW1新建： 也应该放在转换前面：

测试

使用办公区设备访问分公司：

 抓包：

FW1出口：

VPN设备接口： 至此配置完成。
