如何使用免费的LoRaWAN NS 服务器

门思科技是一家在LoRaWAN领域深耕超过10年的公司，目前推出的thinklink产品，面向个人用户，设备数量不超过1000个的项目，可以免费使用LoRaWAN 的NS 服务器。以下是注册使用方法：

注: 以下组织, 租户, 公司为统一概念

1. 开始

门思支持邮箱: info@manthink.cn

门思官网: https://manthink.cn

1.1. 用户注册

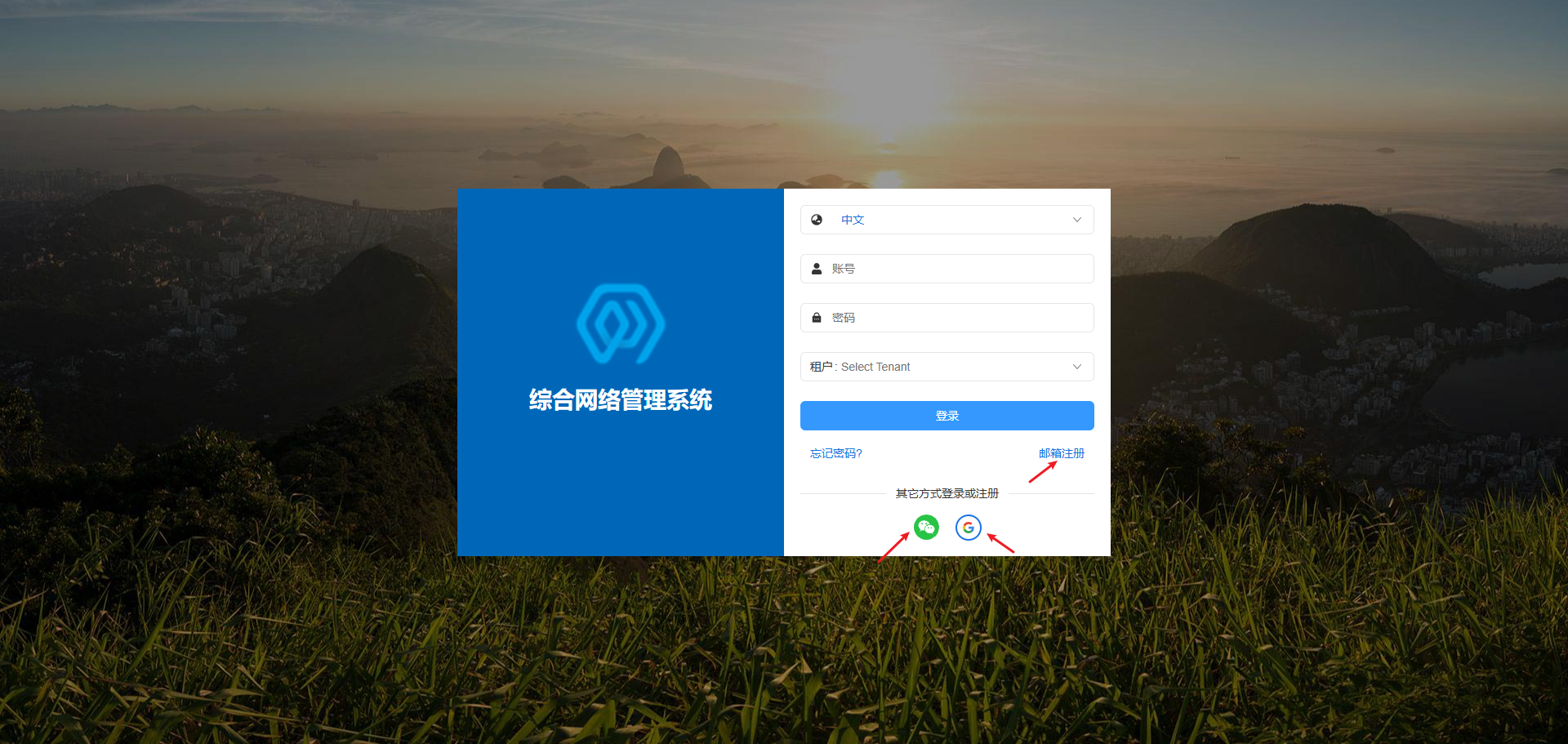

注册分为邮箱注册微信注册谷歌注册

1.1.1. 邮箱注册

1.1.1.1. 注册信息填写

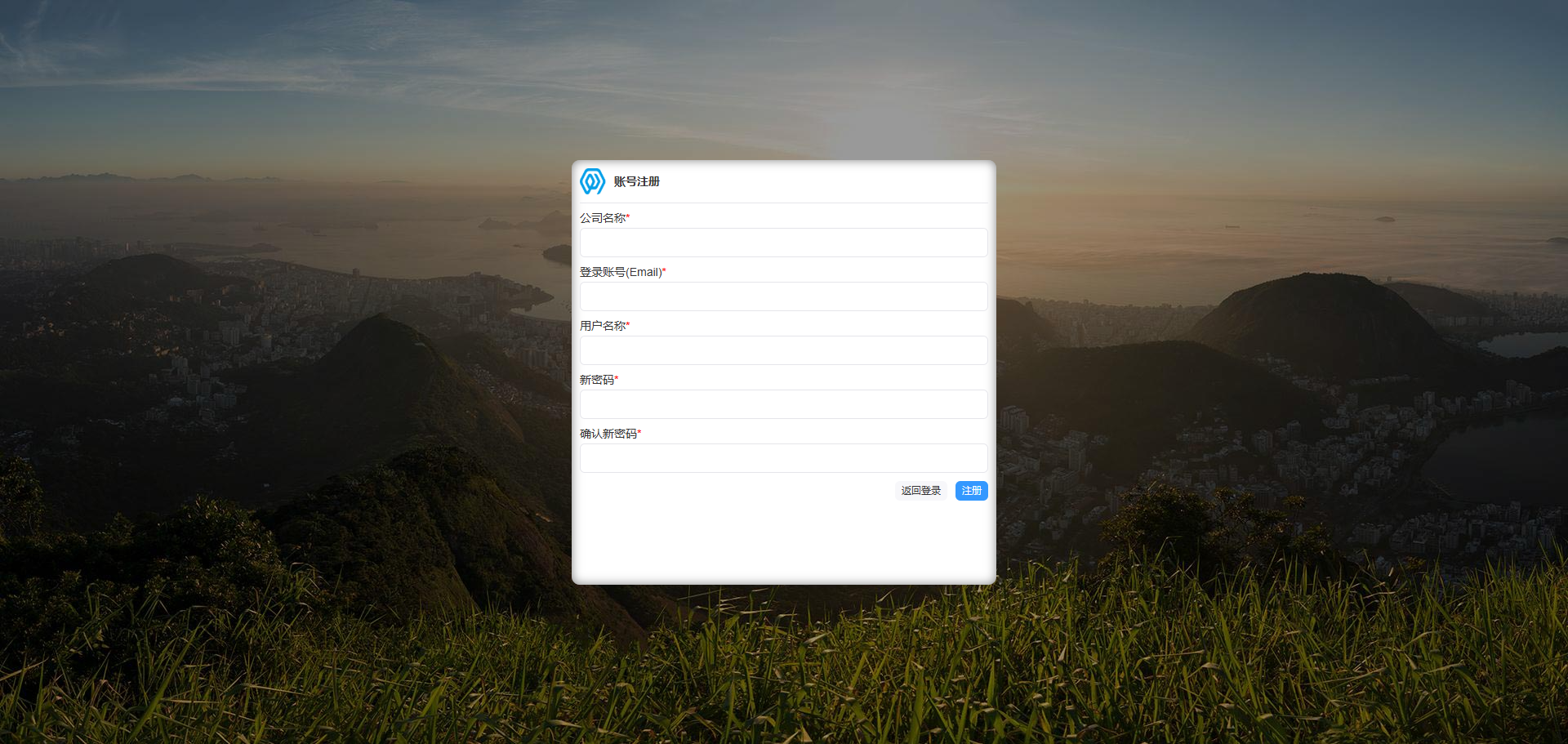

按下列表单填写注册信息, 点击注册按钮

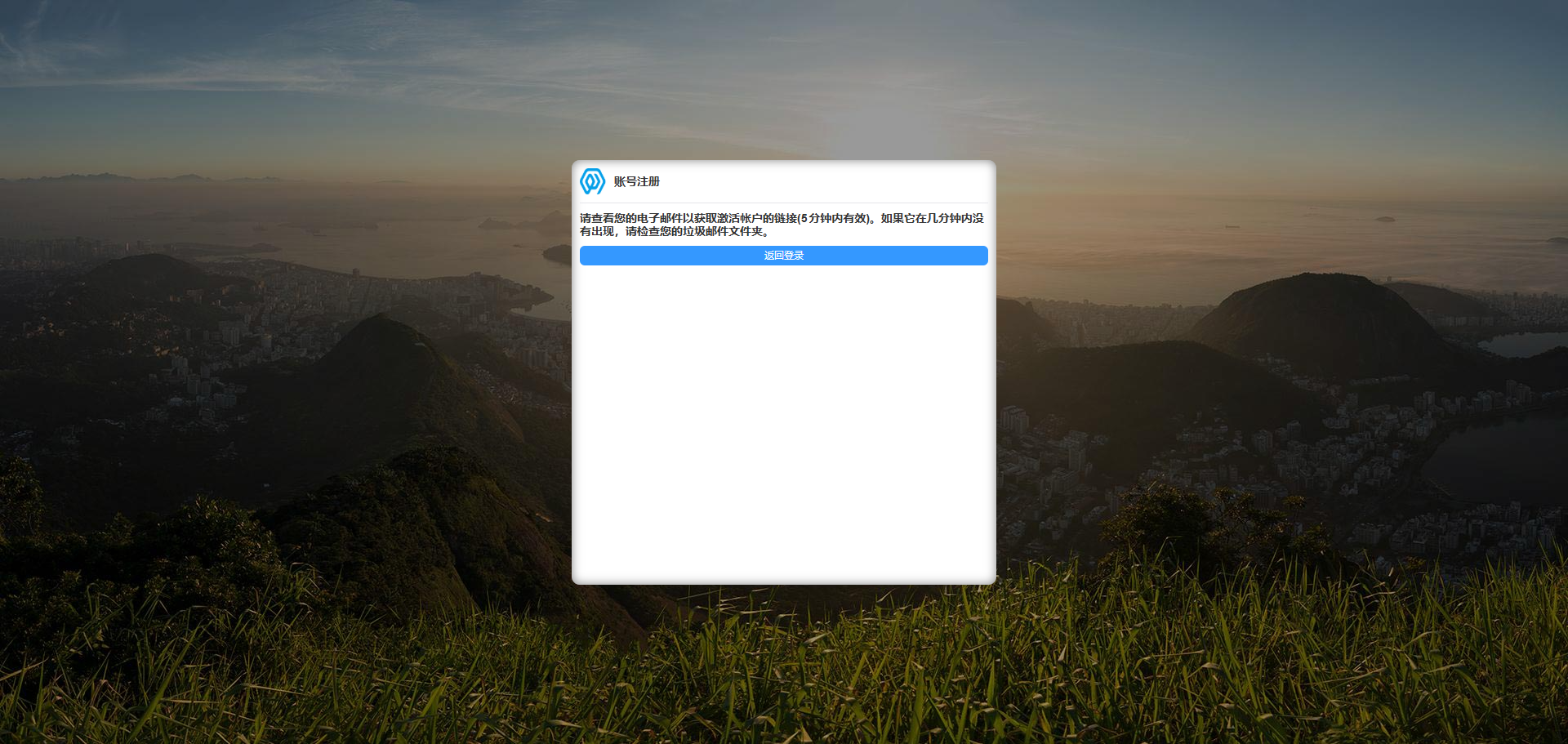

1.1.1.2. 信息填写完成

当注册完成后, 页面将展示以下信息. 而后按一下步骤操作:

此时检查邮箱, 如果邮箱中未收到邮件,请查看是否在垃圾邮箱中.

在5分钟内点击邮箱中的邮件链接进行账号激活

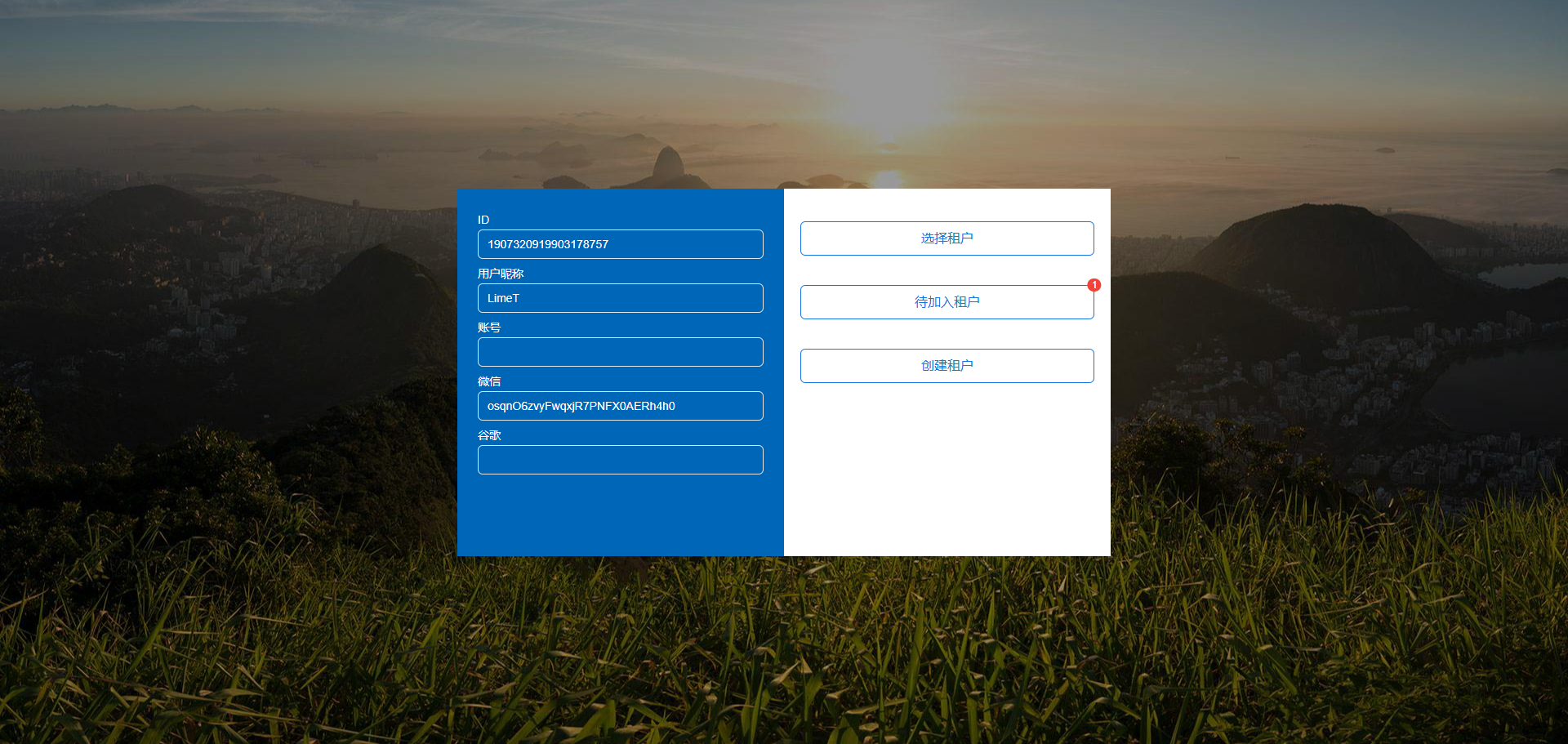

1.1.2. 微信或谷歌一键登录或注册

点击微信或谷歌登录, 授权完成后展示以下信息

左侧为用户基本信息, 右侧为可操作方式. 根据实际情况选择一下操作方式:

选择租户

选择一个当前账号所属租户, 进入到ThinkLink操作页面

待加入租户

注: 如果需要租户邀请你加入, 请给管理员提供你的ID

当存在租户邀请当前账号加入组织时, 可以在此处接受邀请

创建租户

当账号不存在于任何租户, 该账号可以新建一个组织, 新建组织时须填写组织信息.

1.2. 邀请信息查看

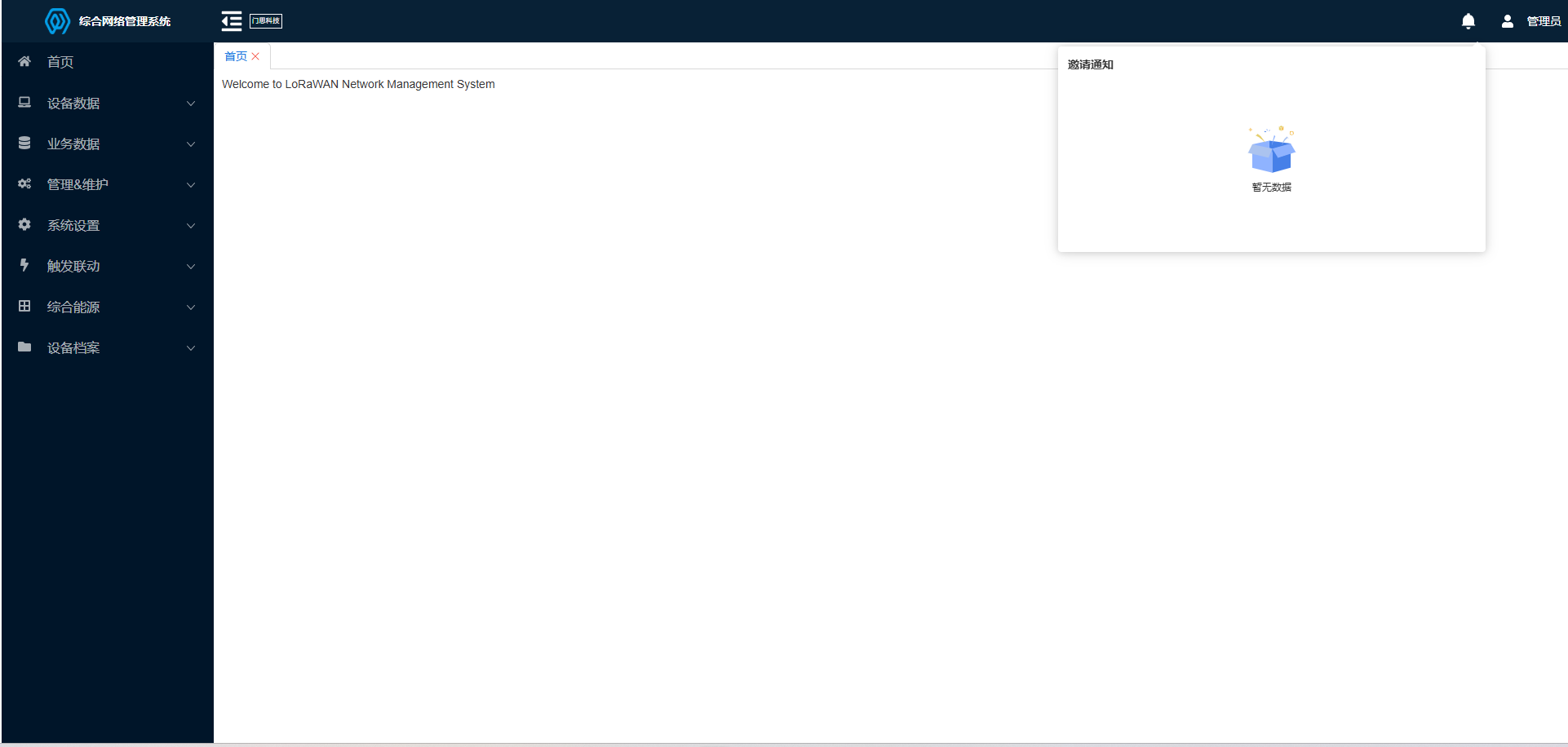

在顶部

中查看邀请信息, 用以查看是否有组织邀请你加入.

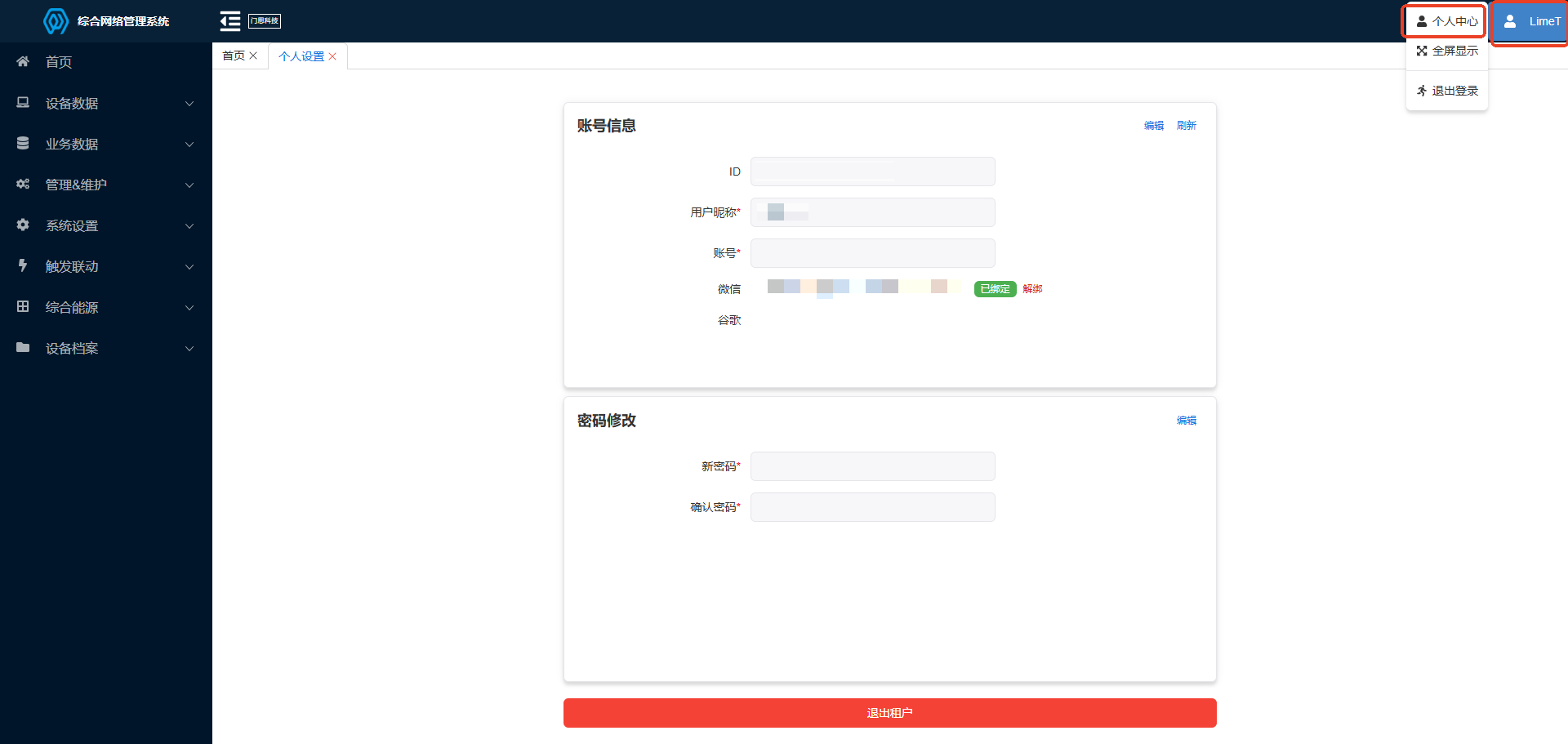

1.3. 个人中心

点击右上角用户 => 个人中心进入到页面中

可在当前页面修改密码以及账号绑定等基本信息填写

1.3.1. 退出当前组织/租户

当你不是唯一管理员权限的账号时, 可点击退出租户: 即, 该账号退出当前组织. 如果需要再次加入, 需要等待租户内的成员进行邀请.

1.4. 邀请其他用户加入组织

点击邀请进行租户信息邀请, 含有两种邀请方式:

通过ID邀请

通过租户邀请成员

1.4.1. 拒绝邀请

邀请完成后点击搜索查询最新用户信息. 可对还未加入的用户撤销邀请

2. 设备数据

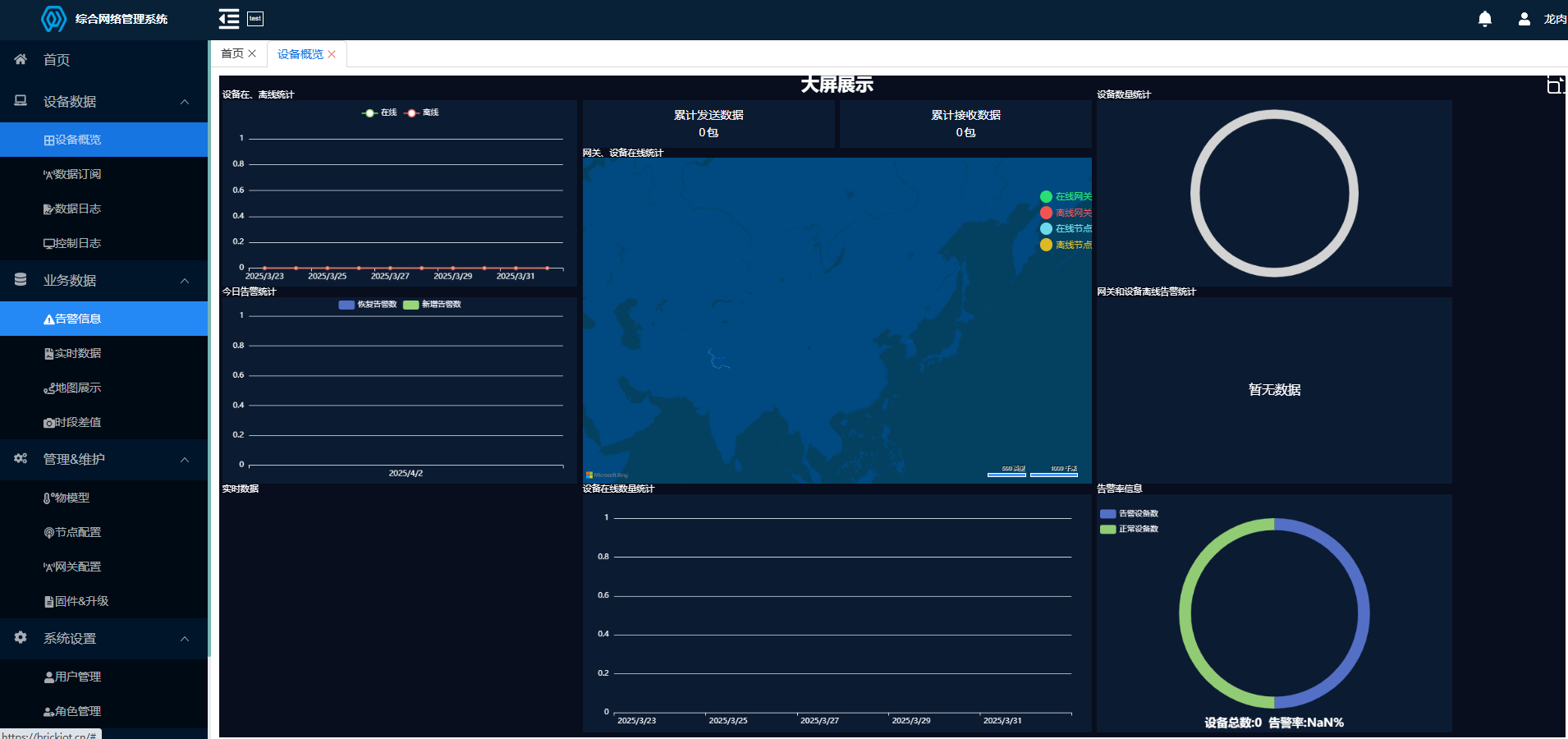

2.1. 大屏展示

大屏主要是对租户下所有节点网关的在离线、定位、告警、实时数据的统计功能，使之以曲线图和定位图的形式展示出来，使数据更加直观。

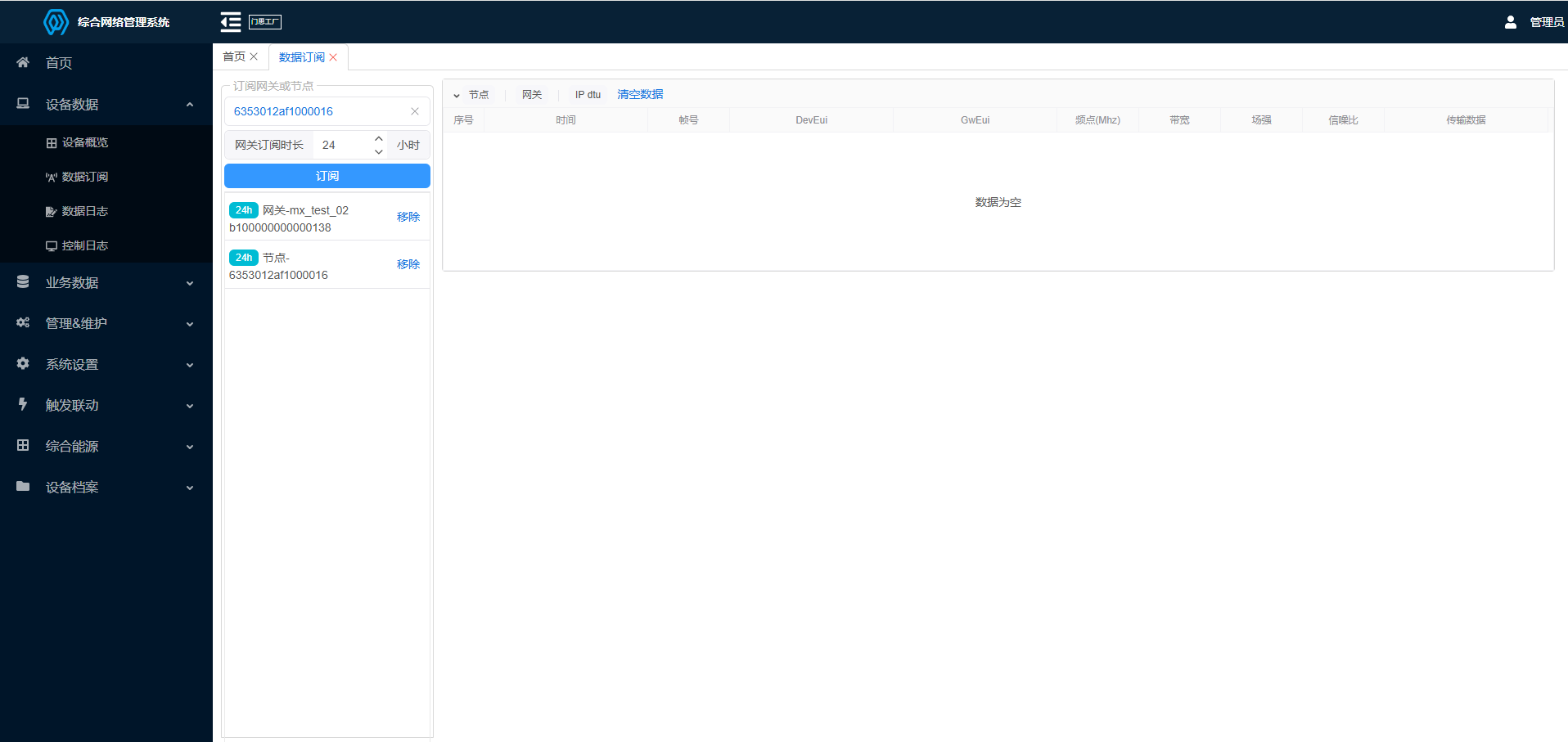

2.2. 数据订阅

菜单名：设备数据=>数据订阅

2.2.1. 作用

用于实时订阅指定网关或节点的上行消息。

节点的payload
网关的基本数据

2.2.2. 操作方式

按以下步骤操作：

选中操作1的下拉框(首次加载为空), 输入节点EUI信息进行筛选。EUI信息请查看节点档案的devEui列。

操作2中输入需要开启订阅的时长。时间到期后，订阅会自动取消。如果需要立即取消订阅，请点击移除按钮。

操作3点击订阅

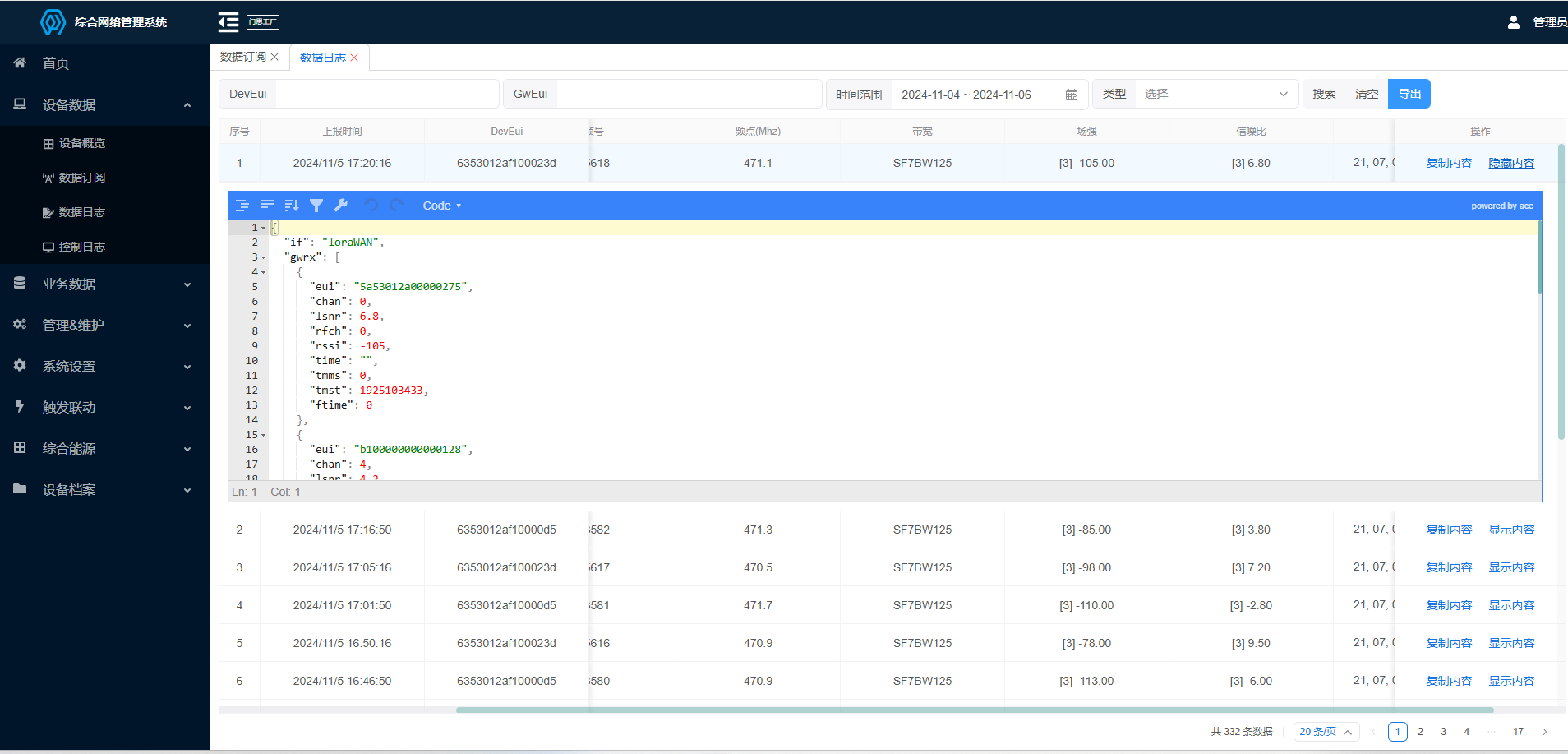

2.3. 数据日志

菜单名：设备数据 => 数据日志

2.3.1. 说明

查看thinkOne(LoRaWAN 核心网)中所有的上下行数据。包含以下信息(即：下拉框中的类型)：

up: 数据上行
dn: 控制指令
ackSeq: 该类型表示控制指令已经被thinkOne接收到

如果下行消息为confirm包：

例如：以下数据中的userdata.confirmed : true

{"version":"3.0","type":"data","if":"loraWAN","moteeui":"912d3a769316dca6","token":1853691364685647874,"userdata":{"confirmed":true,"fpend":false,"port":12,"TxUTCtime":"","payload":"AQYAAgAAKAo=","dnWaitms":3000,"specify":{"gweui":"qwfqwtqt"}}}

ackSuc: 该类型表示控制指令下发成功，thinkOne已经获取到设备的反馈信息
ackFail: 该类型表示控制指令下发失败， thinkOne未获取到设备侧回复, 超时

如果下行消息为unconfirmed包：

例如：以下数据中的userdata.confirmed : false

ackSuc: 该类型表示控制指令下发成功，thinkOne向设备发送了控制指令
ackFail: 该类型表示控制指令下发失败， thinkOne格式或其他错误导致消息未发送

2.3.2. 操作说明

在顶部搜索栏中按指定条件进行数据搜索查询

导出：按搜索条件进行批量数据导出

GwEui场强信噪比鼠标移入会进行全部数据展示。该数据为数组形式，含义为：该DevEui的数据被多少个网关接收到，并且不同的网关的场强和信噪比

点击显示内容进行详情数据展示

点击复制内容对消息进行复制

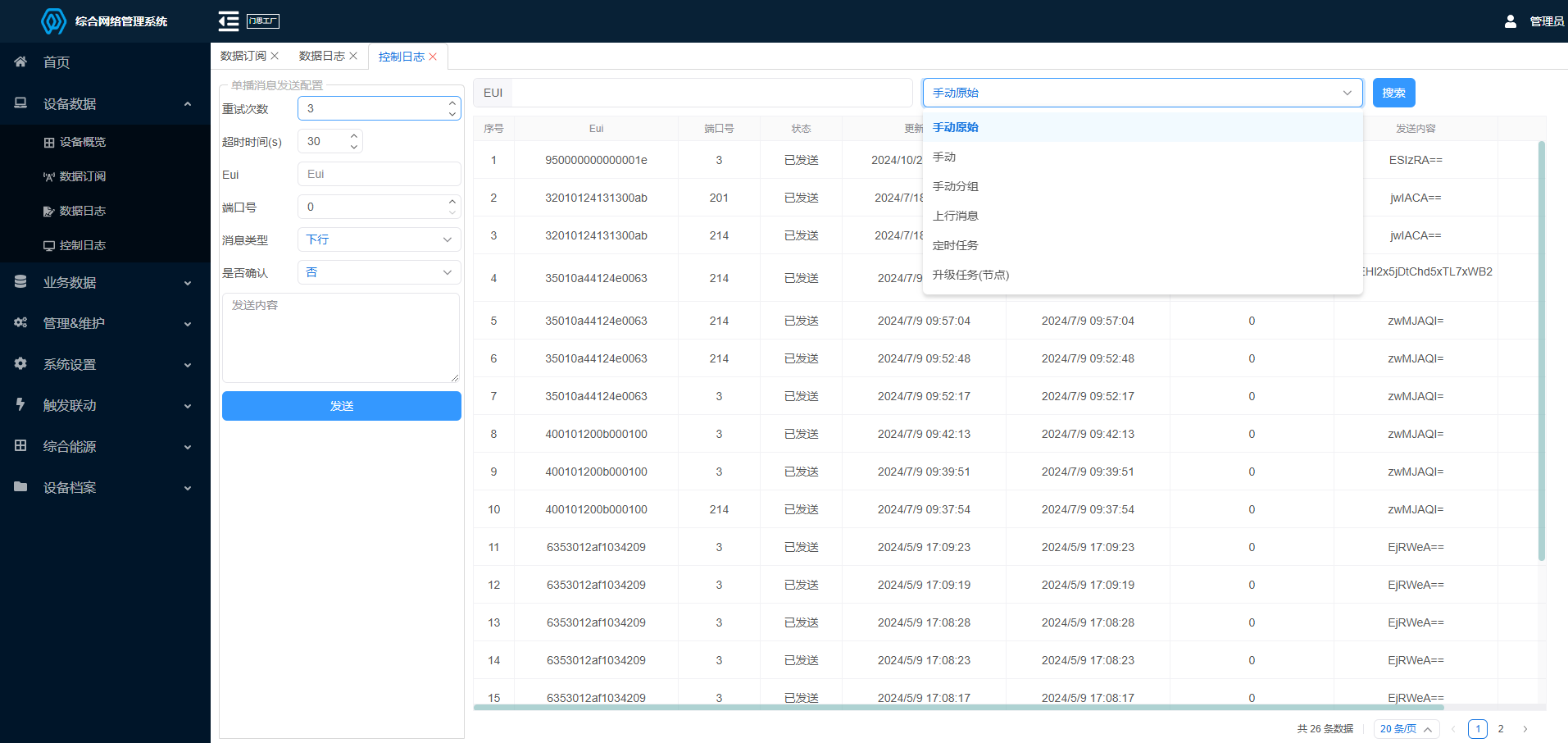

2.4. 控制日志

该日志中仅展示用户在综合网络管理系统中下发的控制指令

2.4.1. 操作说明

指令分类如下:

手动原始: 在该页面使用如下报文形式发送
其他类型: 未使用到

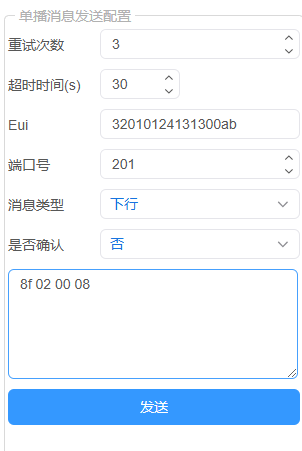

2.4.1.1. 左侧边栏单播消息发送配置

用于下行指令发送: 类型为手动原始类型

重试次数如果发送失败的话会进行多少次重发

超时时间每包消息等到设备回复的时长, 如果在时间内未回复则认为发送失败, 将进行重发

端口号: 指定节点接收的端口号

消息类型

下行: 往下行队列中新增一条下行消息

下行&&清缓存: 将下行队列中的队列清空, 并插入当前消息

是否确认: 是否为confirm包

注: 单击表格中的行, 将信息导入到左侧的指令中.

3. 业务数据

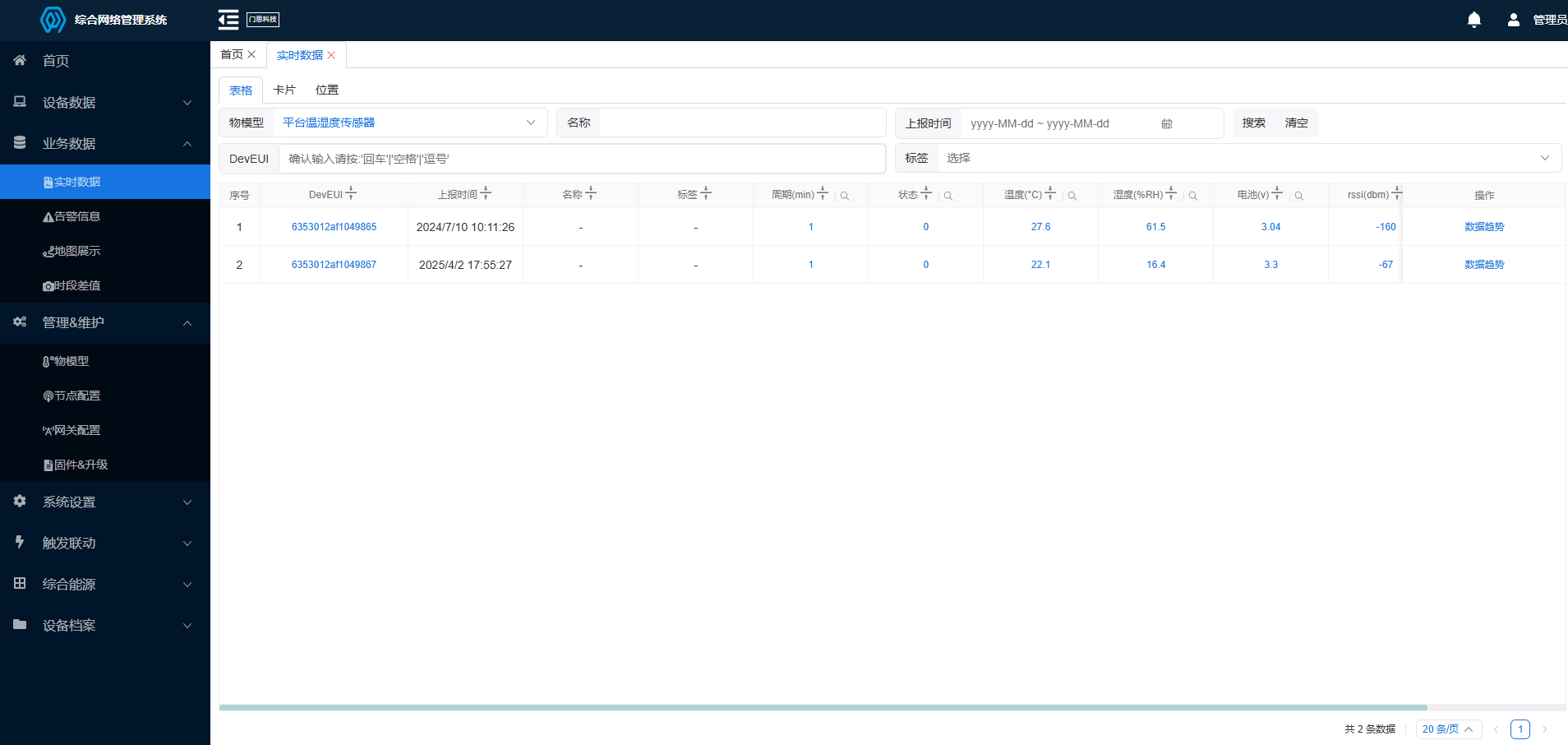

3.1. 实时数据

介绍：实时数据只显示上传过数据的节点，根据物模型的配置来确定需要展示的表格列信息

使用：通过筛选条件可以快速寻取所需要的节点信息。

3.1.1. 控制指令配置

可以在管理&维护=>物模型中配置 commands信息, 进行操作栏中的指令下发按钮配置

{
"port" : 85,
"cnd" : "(($p[0]&0xFF)== 0x08&&($p[1]&0xFF)== 0x29)",
"data" : [ 0, 3 ],
"fields" : [ {
"name" : "kgzt",
"alias" : "开关状态",
"unit" : "",
"type" : "int",
"data" : [ 2, 1 ],
"value" : "($v)",
"order" : 0
}, {
"name" : "kg1",
"alias" : "开关1",
"unit" : "",
"type" : "expr",
"data" : [ 0, 0 ],
"value" : "long(kgzt)&0x1",
"order" : 0
}, {
"name" : "kg2",
"alias" : "开关2",
"unit" : "",
"type" : "expr",
"data" : [ 0, 0 ],
"value" : "(long(kgzt)&0x2) >>> 1",
"order" : 0
}, {
"name" : "kg3",
"alias" : "开关3",
"unit" : "",
"type" : "expr",
"data" : [ 0, 0 ],
"value" : "(long(kgzt)&0x4) >>> 2",
"order" : 0
}, {
"name" : "seqno",
"alias" : "帧号",
"unit" : "",
"type" : "expr",
"data" : [ 0, 0 ],
"value" : "$raw.userdata.seqno",
"order" : 0
} ],
"commands" : [ {
"name" : "close",
"alias" : "全关",
"port" : 85,
"cmd" : "^08 70 ff$",
"confirmed" : false
}, {
"name" : "open",
"alias" : "全开",
"port" : 85,
"cmd" : "^08 77 ff$",
"confirmed" : false
}, {
"name" : "open1",
"alias" : "开1",
"port" : 85,
"cmd" : "^08 13 ff$",
"confirmed" : true
}, {
"name" : "close1",
"alias" : "关1",
"port" : 85,
"cmd" : "^08 10 ff$",
"confirmed" : true
}, {
"name" : "open2",
"alias" : "开2",
"port" : 85,
"cmd" : "^08 23 ff$",
"confirmed" : true
}, {
"name" : "close2",
"alias" : "关2",
"port" : 85,
"cmd" : "^08 20 ff$",
"confirmed" : true
}, {
"name" : "open3",
"alias" : "开3",
"port" : 85,
"cmd" : "^08 43 ff$",
"confirmed" : true
}, {
"name" : "close3",
"alias" : "关3",
"port" : 85,
"cmd" : "^08 40 ff$",
"confirmed" : true
}, {
"name" : "set_c_open",
"alias" : "指定开关",
"port" : 85,
"cmd" : "^08 {c_open} ff$",
"confirmed" : true,
"params" : [ {
"name" : "c_open",
"alias" : "开关状态(0x77)",
"unit" : "",
"type" : "int:BE",
"replace" : "(v)",
"size" : 1,
"modifiable" : true
} ]
}, {
"name" : "set_d2d_status",
"alias" : "dtod(开:0, 关:1)",
"port" : 85,
"cmd" : "^7e 05 09 00 50 f5 01 {d2d_status} 7e$",
"confirmed" : true,
"params" : [ {
"name" : "d2d_status",
"alias" : "开关状态(0|1)",
"unit" : "",
"type" : "int:BE",
"replace" : "(v)",
"size" : 1,
"modifiable" : true
} ]
}, {
"name" : "set_close_d2d",
"alias" : "关dtod",
"port" : 85,
"cmd" : "^7e 05 09 00 50 f5 01 01 7e$",
"confirmed" : false
}, {
"name" : "set_d2d_change",
"alias" : "d2d_change",
"port" : 85,
"cmd" : "^7e 10 05 00 7e$",
"confirmed" : false
}, {
"name" : "set_open_d2d",
"alias" : "开dtod",
"port" : 85,
"cmd" : "^7e 05 09 00 50 f5 01 00 7e $",
"confirmed" : true
} ],
"preDataCache" : { }
}

3.1.2. 历史数据查看

3.1.2.1. 表格查看

点击DevEUI列中的信息

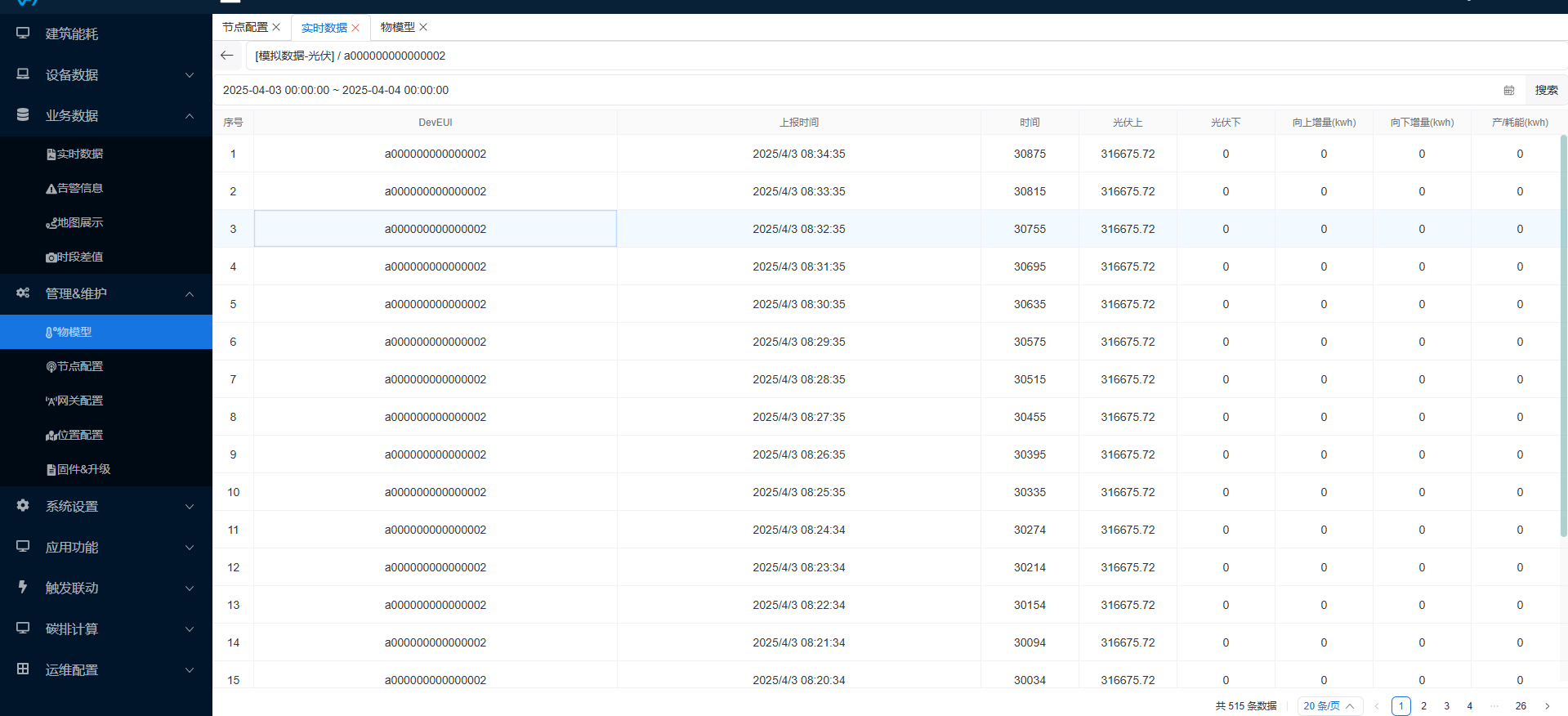

表格方式展示历史数据

3.1.2.2. 数据趋势-折线图展示

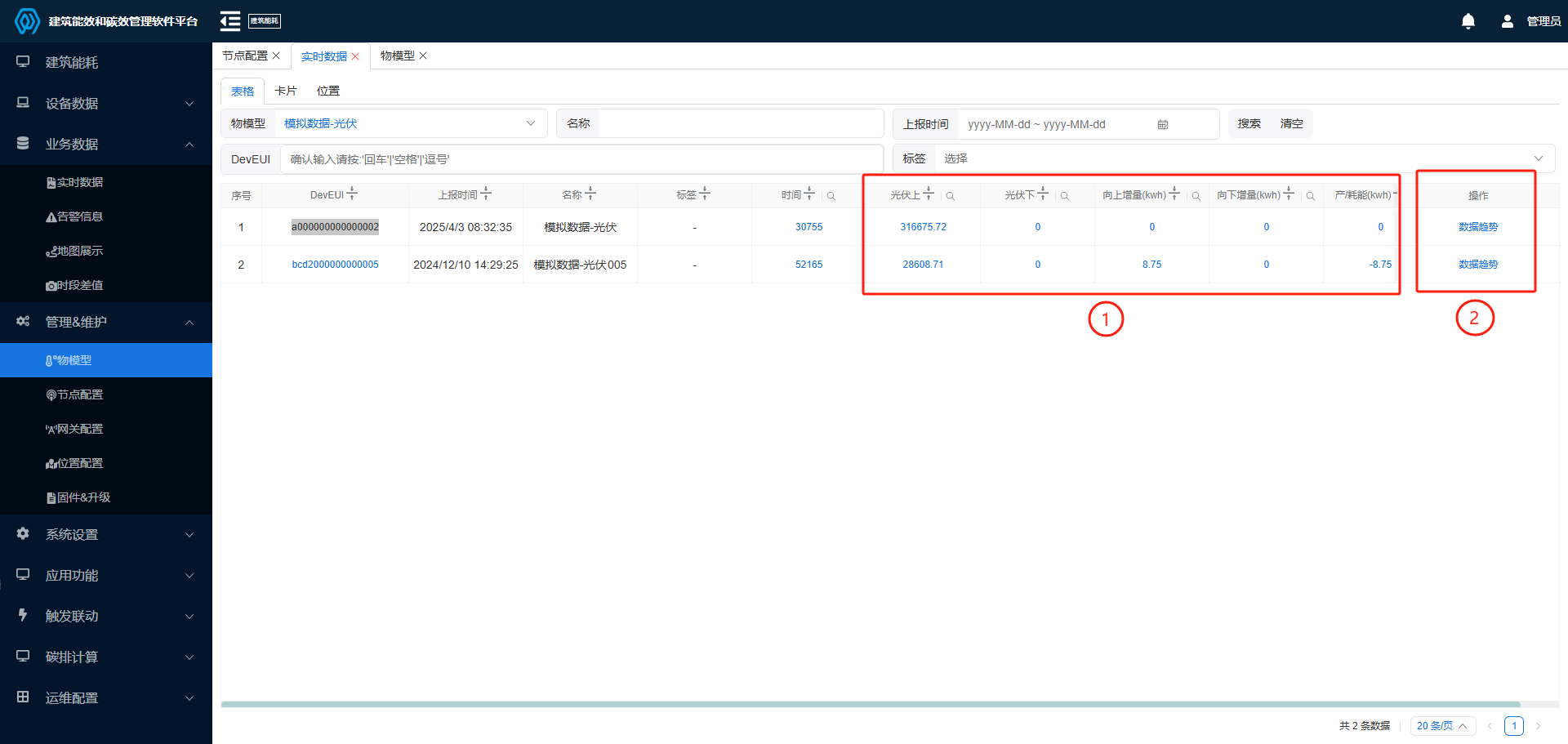

可以查看单列的数据趋势, 也能查看所有列的数据趋势. 点击 ①中的内容进行单项数据查看, 点击②中内容则进行所有数据项的趋势查看

数据趋势-折线图

数据呈现如下图所示.

3.1.2.2.1. 扩展功能

数据间的关系查看(数据趋势对比)

如果需要同时呈现两个数据差值比较大的数据在一个折现图中, 则需要配置右侧Y轴字段将不同范围的数据进行区分, 以便于对比两个折现的趋势.

如下图所示: 如果需要对比温度的变化趋势对BGA的影响, 则需要配置右侧Y轴字段

数据平均值查看

如果进需要查看大概的趋势, 而不是设备上报的实时数据, 则可以通过筛选条件中的数据聚合模式-平均值进行配置. 以每小时平均值的方式查看 RGA 的变化趋势

3.2. 地图展示

地图展示主要是对网关和节点的定位以地图的形式显示，使定位更加直观。图标中的数字表示该位置下存在多少台设备

3.3. 时段差值

通过①位置进行切换查看指定物模型下的某个上报字段的时段差值

4. 管理&&维护

4.1. 节点配置

管理&&维护=>节点配置

用于查看节点在平台的配置信息 && 节点在离线, 可通过顶部搜索框进行数据筛选.

可通过导入功能对节点信息进行批量修改(名称等信息).

注: 仅在此处导入,LoRaWAN 核心网无法获取实际节点的数据, 需要在设备档案=>节点档案中导入节点数据.(具体请看设备档案=> 节点档案的相关说明)

注：导入、拉取功能本版本无需使用

4.1.1. 操作说明

4.1.1.1. 查看节点历史心跳

点击更多=>状态曲线跳转可查看节点的心跳信息.

可根据以下红框内容进行时间范围选择

4.1.1.2. 数据日志

点击更多=>数据日志进行页面跳转

跳转后: 将在设备数据=> 数据日志中默认填入当前节点信息, 具体操作请参考该界面操作说明.

4.1.1.3. 控制日志

点击更多=>控制日志查看该节点在该平台中的历史控制日志 (设备数据=> 控制日志)

4.2. 网关配置

管理&&维护=>网关配置

用于网关在离线以及基本信息查看

注：拉取功能本版本无需使用

4.2.1. 操作说明

4.2.1.1. 新增网关

打开平台配置管理中的网关配置，点击新增。

认领网关

在新增网关的界面里输入网关的名称和deveui(必须小写，可以从网关标签上获得)
协议版本3.0（GDO31x系列和GDI51x系列）其它老系列如GDO802等为2.0版本
填写pincode
点击认领基站

网关pincode获取方式

网关pincode请联系门思科技技术支持获取

4.2.1.2. 查看网关历史心跳

4.2.1.3. 数据日志

点击更多=>数据日志进行页面跳转

跳转后: 将在设备数据=> 数据日志中默认填入当前网关信息, 具体操作请参考该界面操作说明.

4.2.1.4. 查看网关当前是否在线

点击更多=>Ping

4.2.1.5. 运维指令透传

根据实际运维场景进行指令下发.

4.2.1.6. 网关升级

选择网关升级所需的固件版本号, 如果需要升级请及时联系门思工作人员

4.3. 物模型

节点数据Payload解析引擎，负责将设备上传的原始二进制或结构化Payload（如JSON、Hex等）实时解析为标准化、可处理的物联网数据模型. 解析后的数据可以在实时数据中查看.

物模型中含有3解析方式固定序列单设备动态序列单种类单设备

如有疑问请联系门思工作人员 info@manthink.cn

4.3.1. 固定序列单设备

4.3.1.1. 解析规则

{
"port" : 6,
"cnd" : "true",
"data" : [ 0, 8 ],
"transferTopic" : "metertype",
"fields" : [ {
"name" : "identifier",
"alias" : "【特殊字段】子表ID",
"unit" : " ",
"type" : "int",
"data" : [ 0, 1 ],
"value" : "($v)"
}, {
"name" : "time",
"alias" : "【特殊字段】标记抄表时间作为记表时间",
"unit" : "毫秒",
"type" : "int",
"data" : [ 1, 1 ],
"value" : "($v)"
}, {
"name" : "lat",
"alias" : "【特殊字段,地图展示】纬度",
"unit" : "",
"type" : "int",
"data" : [ 2, 1 ],
"value" : "($v)"
}, {
"name" : "lng",
"alias" : "【特殊字段,地图展示】经度",
"unit" : "",
"type" : "int",
"data" : [ 3, 1 ],
"value" : "($v)"
}, {
"name" : "e",
"alias" : "表底数",
"unit" : "千瓦时",
"type" : "int",
"data" : [ 4, 4 ],
"value" : "($v)"
}, {
"name" : "d_e",
"alias" : "【特殊类型】计算和上次的差",
"unit" : "",
"type" : "delta",
"data" : [ 0, 0 ],
"value" : "e"
}, {
"name" : "dt",
"alias" : "【特殊内置变量$dt】只有使用delta类型才有",
"unit" : "秒",
"type" : "expr",
"data" : [ 0, 0 ],
"value" : "$dt"
}, {
"name" : "e_x_2",
"alias" : "表达式，不可使用表达式值",
"unit" : "",
"type" : "expr",
"data" : [ 0, 0 ],
"value" : "e*2"
}, {
"name" : "gwrx",
"alias" : "仅转发使用，不会入库",
"unit" : "",
"type" : "raw:transfer",
"data" : [ 0, 0 ],
"value" : "$raw.gwrx[0]"
}, {
"name" : "rssi",
"alias" : ",注意数组不支持直接链式引用",
"unit" : "",
"type" : "expr",
"data" : [ 0, 0 ],
"value" : "let gw=$raw.gwrx[0];gw.rssi"
}, {
"name" : "signed_8bits",
"alias" : "64bit转8bit",
"unit" : "",
"type" : "int",
"data" : [ 0, 1 ],
"value" : "($v>0x7f?$v-0x100:$v)"
}, {
"name" : "signed_16bits",
"alias" : "64bit转16bit",
"unit" : "",
"type" : "int",
"data" : [ 0, 2 ],
"value" : "($v>0x7fff?$v-0x10000:$v)"
}, {
"name" : "signed_32bits",
"alias" : "64bit转32bit",
"unit" : "",
"type" : "int",
"data" : [ 0, 4 ],
"value" : "($v>0x7fffffff?$v-0x100000000:$v)"
} ]
}

4.3.1.2. 测试数据

{
"if":"485",
"gwrx":[
{
"eui":"f1f2f3f4f5f6f7f8",
"chan":0,
"lsnr":0,
"rfch":0,
"rssi":0,
"time":"",
"tmms":0,
"tmst":0,
"ftime":0
}
],
"type":"dataIP",
"token":1,
"moteTx":{
"codr":"4/5",
"datr":"SF5BW125",
"freq":2000,
"modu":"LORA"
},
"moteeui":"f000000000100098",
"version":"3.2.1",
"userdata":{
"port":6,
"class":"ClassA",
"seqno":83261,
"payload":"AQECAgADAAAABA==",
"confirmed":false
}
}

4.3.2. 动态序列单种类单设备

4.3.2.1. 解析规则

{
"port":6,
"cnd":"true",
"data":[0,10],
"fields":[
{
"name":"v1",
"alias":"首部1字节是类型是1, data跳过类型标注位读取1字节",
"cnd":"($d[0] & 0xff)== 1",
"unit":" ",
"type":"int",
"data":[1,1],
"value":"($v)"
},
{
"name":"v2",
"alias":"首部1字节是类型是2, data跳过类型标注位读取2字节",
"cnd":"($d[0] & 0xff)== 2",
"unit":" ",
"type":"int",
"data":[1,2],
"value":"($v)"
},
{
"name":"v3",
"alias":"首部1字节是类型是3, data跳过类型标注位大端读取4字节",
"cnd":"($d[0] & 0xff)== 3",
"unit":" ",
"type":"int:BE",
"data":[1,4],
"value":"($v)"
}
]
}

4.3.2.2. 测试数据

4.4. 固件&升级

用于维护网关固件节点固件以及节点的升级任务

4.4.1. 网关固件

点击新增上传由门思提供的网关固件版本包.

点击上传的固件版本包的验证, 添加验证的网关GwEui, 验证成功的同时将对该网关进行升级.

4.4.2. 节点固件

节点固件包管理, 仅支持对门思的节点进行升级操作.

4.4.3. 节点升级任务

功能名称：节点固件批量升级管理

鼠标移动到子状态中查看每个字段的含义, 数字表示有多少节点设备处于该状态中.

例如: 0-0-0-0-0-0-5: 表示有5个设备升级失败

如果任务升级失败需要重新升级, 则点击重试按钮

4.4.3.1. 新建升级任务

点击新建升级任务按以下信息填入升级任务,

如果仅需要对一个节点设备进行升级则填入: a000000000000001-a000000000000001

4.4.3.2. 子任务详情查看

点击子任务按钮查看每个节点任务的详细信息

5. 系统设置

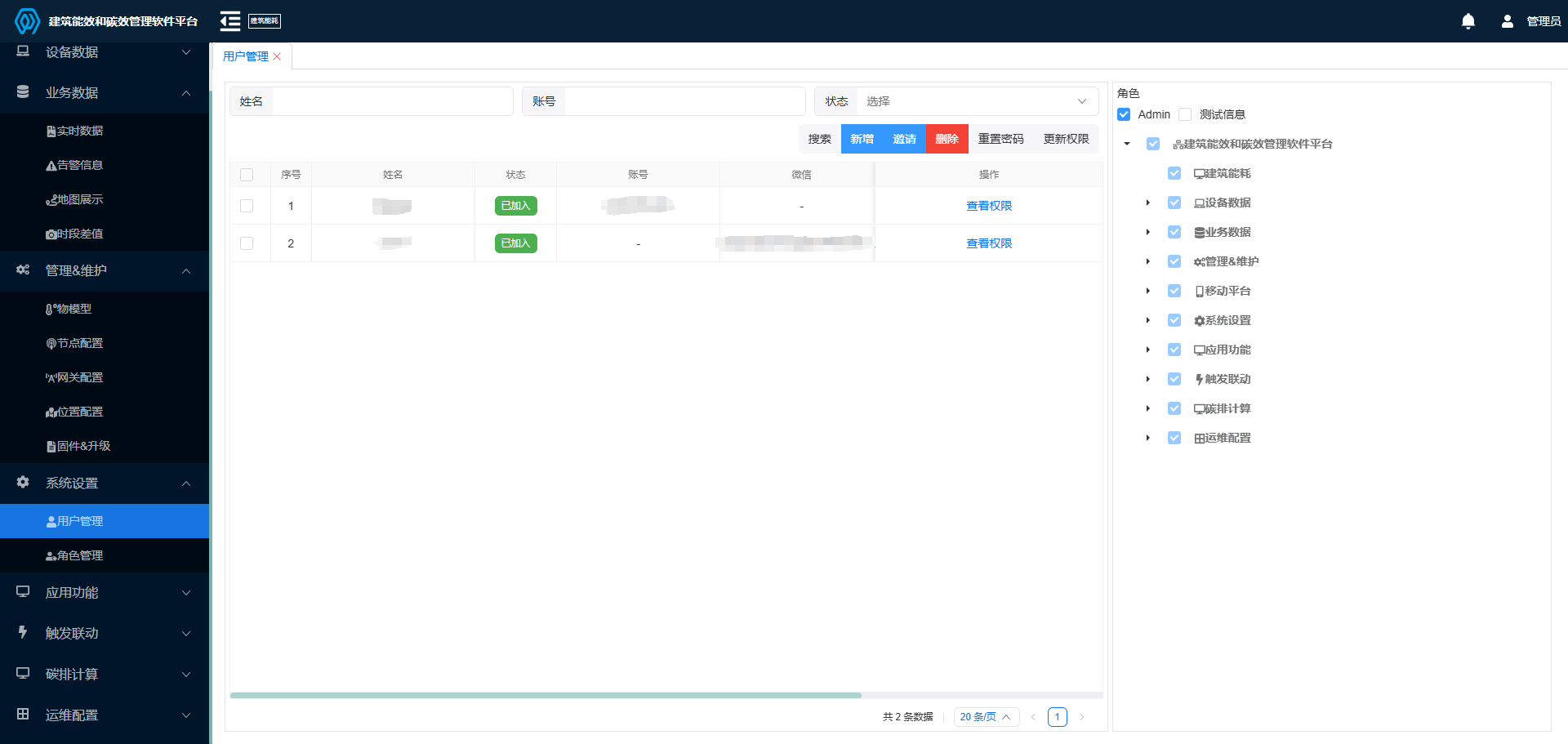

5.1. 用户管理

该租户下所有账号的统一管理页面, 可用于新建账号邀请其他用户删除用户密码重置权限修改等操作.

操作方式: 操作前选择表格中的多选框进行用户的批量操作.

注: 重置密码将密码重置为123456

5.2. 角色管理

系统通过角色-菜单映射关系，确保用户仅能访问授权范围内的菜单
