防火墙--NAT技术，基于源NAT，NAT服务器，双向NAT

2025-04-19 分类：服务器百科 阅读(17) 评论(0)

文章目录

  • 防火墙–NAT技术
  • 一、基于源NAT
    • **方式**：
      • NAT No-PAT
      • NAPT
      • 出接口地址方式
      • Smart NAT
      • 三元组 NAT
  • 二、基于服务器的NAT
      • 多出口场景下的NAT Server
  • 三、双向NAT

防火墙–NAT技术

基于源NAT：用于将内部网络的私有IP地址转换为公共IP地址，以便内部设备能够访问外部网络 基于NAT服务器：NAT服务器负责处理网络地址转换的所有请求，通常用于大型网络环境。 双向NAT：允许内部设备与外部设备之间的双向通信。 NAT ALG(应用层网关)：NAT ALG用于处理特定应用协议（如FTP、SIP等）中的地址和端口信息，以确保这些协议在NAT环境中正常工作。

一、基于源NAT

方式：

  • NAT No-PAT ：一对一的地址转换，不转换端口，需要一个内网ip对应一个公网ip地址。
  • NAPT：一对多的地址转换，需要转换端口，适用于一个公网ip对应多个私网ip。
  • 出接口地址（Easy-ip）方式：一对多的地址转换，可转换多端口，适用于该接口是动态获取的。
  • Smart NAT：一对一与一对多的地址，预留一个公网地址进行NAPT方式，其他公网IP地址进行NAT No-PAT转换，适用于个别时候突增的上网用户。
  • 三元组NAT：将私网源IP地址与端口号转换为固定的公网IP地址和端口，解决NAPT随机转换IP地址和端口问题，用于外部主动访问内部流量：P2P。

在这里插入图片描述

NAT No-PAT

配置NAT地址

#
nat address–group 1 0
mode no–pat local ##无端口地址转换模式
section 0 202.1.1.2 202.1.1.3
#

配置NAT策略

#
nat–policy
nat–policy
rule name policy1_ftp
source–address 192.168.1.0 mask 255.255.255.0
destination–address 192.168.2.1 mask 255.255.255.255
service ftp
action source–nat address–group ftp
#

配置安全策略

#
security–policy
rule name policy1–2
source–address 192.168.1.0 mask 255.255.255.0
destination–address 192.168.2.1 mask 255.255.255.255
destination–address 192.168.2.2 mask 255.255.255.255
service ftp
service http
action permit
#

启动FTP服务器 在这里插入图片描述 客户端登录ftp服务器 在这里插入图片描述

查看server-map表 在这里插入图片描述

生成了正向和反向两条表项，两个私网地址对应两个公网地址。这时其他私网地址就不能再访问ftp服务器

配置黑洞路由，防止路由环路

[USG6000V1]ip route–static 202.1.1.2 32 NULL 0
[USG6000V1]ip route–static 202.1.1.3 32 NULL 0

NAPT

配置地址池

#
nat address–group http 1
mode pat ##端口地址转换模式
section 0 202.1.1.4 202.1.1.5
#

配置NAT策略

#
nat–policy
rule name policy2_http
source–address 192.168.1.0 mask 255.255.255.0
destination–address 192.168.2.1 mask 255.255.255.255
service http
action source–nat address–group http
#

启动http服务器和登录http服务器

在这里插入图片描述 查看web会话表信息 在这里插入图片描述

两个私网地址公用了一个公网地址，但使用的不同端口号。这样就不要担心转换冲突的问题。NAPT不会生成server-map表。

配置黑洞路由，防止路由环路

[USG6000V1]ip route–static 202.1.1.4 32 NULL 0
[USG6000V1]ip route–static 202.1.1.5 32 NULL 0

出接口地址方式

配置NAT策略

#
nat–policy
rule name policy3_easy–ip
source–zone trust
destination–zone untrust
source–address 192.168.1.0 mask 255.255.255.0
destination–address 192.168.2.2 mask 255.255.255.255
service ftp
action source–nat easy–ip ##基于接口转换
#

启动ftp服务器和登录ftp服务器

查看ftp会话表信息

在这里插入图片描述

在上面中发现两个私网IP地址转换了同一个出接口IP地址（192.168.2.254），但是端口号不同，同样不会生成server-map表。

配置ASPF

firewall interzone trust untrust
detect ftp

Smart NAT

配置地址池

#
nat address–group smart_nat 2
mode no–pat local ##无端口地址转换模式
smart–nopat 202.1.1.7 ##预留地址
section 0 202.1.1.6 202.1.1.6
#

配置NAT策略

#
nat–policy
rule name policy4_smart
source–zone trust
destination–zone untrust
source–address 192.168.1.0 mask 255.255.255.0
destination–address 192.168.2.2 mask 255.255.255.255
service http
action source–nat address–group smart_nat
#

启动http服务器和登录http服务器

查看web会话表信息 在这里插入图片描述

一个私网地址转换了一个公网地址，而另外两个转换了一个公网地址（预留地址） ，但端口号不同。故说smart-nat 是No-pat和NAPT的结合。

支持查看No-pat的server-map表

在这里插入图片描述 配置黑洞路由，防止路由环路

[USG6000V1]ip route–static 202.1.1.6 32 NULL 0
[USG6000V1]ip route–static 202.1.1.7 32 NULL 0

三元组 NAT

配置NAT地址池

#
nat address–group san_Yu 3
mode full–cone global ##指定模式为三元组
section 0 202.1.1.8 202.1.1.8
#

配置NAT策略

nat–policy
rule name policy3_san_Yu
source–zone trust
destination–zone untrust
source–address 192.168.1.0 mask 255.255.255.0
destination–address 192.168.2.2 mask 255.255.255.255
service ftp
action source–nat address–group san_Yu

查看会话信息

在这里插入图片描述

表示私网地址已经成功转换为公网地址

查看server-map表 在这里插入图片描述

三元组模式生成了两条表项，这两条表项中源表项的源地址端口和目的表项的目的端口相同

配置黑洞路由，防止路由环路

[USG6000V1]ip route–static 202.1.1.8 32 NULL 0
[USG6000V1]ip route–static 202.1.1.9 32 NULL 0

二、基于服务器的NAT

在这里插入图片描述 配置NAT Server

nat server Yong_hu_1 zone Yong_hu_1 protocol tcp global 192.168.100.200 9870 inside 192.168.1.1 80

将服务的私网地址映射成公网地址192.168.100.200:9870

配置了nat server就会自动生成server-map表

在这里插入图片描述

Nat server 中192.168.100.200为公网地址，192.168.1.1为私网地址。意思是任意客户段访问192.168.100.200:9870都会转换IP地址和端口为192.168.1.1:80 Nat server Reverse：192.168.1.1访问外部流量时，自动转换为192.168.100.200。将私网地址转换为公网地址。

配置安全策略

#
security–policy
rule name Yong.hu1_DMZ
source–zone Yong_hu_1
destination–zone dmz
destination–address 192.168.1.1 mask 255.255.255.255
service http
action permit
#

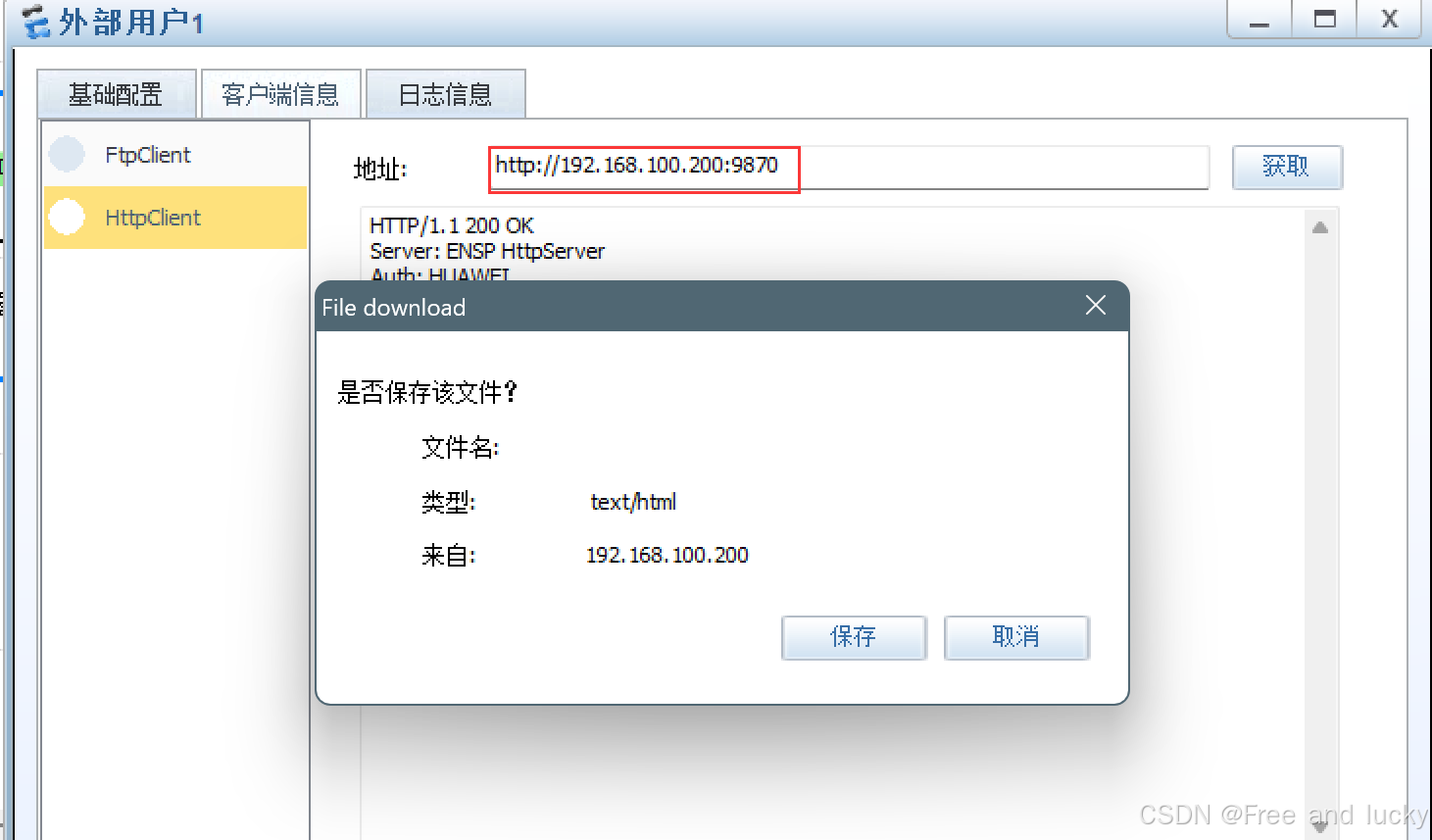

启动web服务器和登录web服务器 在这里插入图片描述

在这里插入图片描述

端口号一定要写对

成功访问后，查看会话信息 在这里插入图片描述 配置路由黑洞防环环路

[USG6000V1]ip route–static 192.168.100.200 32 NULL 0

多出口场景下的NAT Server

将接口分别加入到不同的安全区域

#
firewall zone dmz
set priority 50
add interface GigabitEthernet0/0/0
#
firewall zone name Yong_hu_1 id 6
set priority 10
add interface GigabitEthernet1/0/0
#
firewall zone name Yong_hu_2 id 7
set priority 20
add interface GigabitEthernet1/0/2
#

配置带区域的NaT server

nat server Yong_hu_1 zone Yong_hu_1 protocol tcp global 192.168.100.200 9870 inside 192.168.1.1 www unr–route
nat server Yong_hu_2 zone Yong_hu_2 protocol tcp global 192.168.100.200 9880 inside 192.168.1.1 www unr–route

配置带区域的安全策略

security–policy
rule name Yong.hu1_DMZ
source–zone Yong_hu_1
destination–zone dmz
destination–address 192.168.1.1 mask 255.255.255.255
service http
action permit
rule name Yong.hu2_DMZ
source–zone Yong_hu_2
destination–zone dmz
destination–address 192.168.1.1 mask 255.255.255.255
service http
action permit

配置路由黑洞

查看server-map表项 在这里插入图片描述 配置源进源出，防止流量访问过慢和不能访问的问题

#
interface GigabitEthernet1/0/0
redirect–reverse next–hop 172.16.1.1
interface GigabitEthernet1/0/2
redirect–reverse next–hop 172.16.2.1
#

单向server-map表项

在这里插入图片描述

当在后面添加no-reverse时，server-map表项只会生成生成正向server-map。但是如果私网服务器想要访问外网，就必须在DMZ-Untrust的域间配置源NAT策略

三、双向NAT

双向NAT是源NAT和NAT server的组合，并不是说同时配置了源NAT和NAT server 在这里插入图片描述

NAT Server 配置

nat server ISP_DMZ zone untrust protocol tcp global 192.168.30.30 9890 inside 1
92.168.1.1 80

配置NAT地址池

#
nat address–group an_unan 0
mode full–cone local
route enable
section 0 192.168.1.100 192.168.1.100
#

配置NAT策略

#
nat–policy
rule name un_dmz
source–zone untrust
destination–zone dmz
destination–address 192.168.1.1 mask 255.255.255.255
action source–nat address–group an_unan
rule name trust_dmz

配置安全策略

#
rule name ISP_DMZ
source–zone untrust
destination–zone dmz
source–address 10.0.10.0 mask 255.255.255.0
destination–address 192.168.1.1 mask 255.255.255.255
service ftp
service http
action permit
#

启动web服务器和登录web服务器

查看会话表是否相互转换成功 在这里插入图片描述
