本文核心要点
第一,2026年9月17日,华为全联接大会2026在上海世博展览馆及世博中心开幕,会期三天。华为副董事长、轮值董事长汪涛发表“智启新未来,打造智能世界的硅基黑土地”主旨演讲,发布全球首个采用NPO(近封装光学)技术的昇腾960超节点,并推出全球首个NPO光引擎Hi-ONE。
第二,昇腾960超节点单个节点支持4096卡高速互连,最大提供8 EFLOPS FP8、16 EFLOPS FP4算力,以及1PB的HBM容量。超节点内部用5500个Hi-ONE替代原本需要的4.8万颗800G光模块,系统功耗降低超550千瓦,无故障运行时间提升一倍,可用度达到99.8%。
第三,这一代产品的核心看点不在制程,而在互联。华为把多年积累的光技术推进到芯片封装基板旁边,让光互连第一次大规模进入AI超节点内部,算力竞争的主战场真正从“拼单卡”转向“拼系统”。

图1:汪涛主旨演讲现场
01 算力竞争进入系统级阶段
先看需求侧的几组数字。汪涛在演讲中给出的数据是:大模型参数已快速迈向10万亿,预计2030年超过100万亿;中国每日推理Token消耗已增长到500万亿左右,2030年将达到百万万亿级;智能体已能按小时级连续工作,到2030年将以月为单位执行任务。端侧同样在加速,手机端模型从2024年的3B发展到今天的30B,未来将走向100B级。
参数规模、推理吞吐、智能体时长三线齐涨,将推动AI算力的需求爆发式增长。
超节点是一种在物理上由多个计算节点通过高效互联协议紧密连接、具备跨物理节点统一内存编址能力、逻辑上像“一台计算机”的计算系统。华为披露,昇腾910C超节点已部署超1000套,昇腾950超节点已规模商用。
为什么超节点如此重要?一个关键数据是:传统服务器架构下,集群内通信时间占训练总时间的比例超过40%,严重制约模型浮点算力利用率(MFU)。华为马尔科夫实验室的仿真结果显示,由4K超节点组成的10万卡集群,相比由8卡服务器组成的10万卡集群,MFU提升2.75倍。算力规模越大,通信瓶颈越突出,超节点的价值越明显。
超节点不是今天才有的概念。昇腾910C超节点以384卡起步,WAIC2026大会发布的Atlas 950 SuperPoD把单节点规模推到1024卡,并预告了更大规模的960系列。今天的昇腾960超节点把单节点规格定在4096卡,配合统一内存编址与光互联,走的是标准节点加集群扩展的路线。节点规模收敛、集群弹性放大,这是华为在单节点复杂度与整体扩展性之间重新做的取舍。
02 昇腾960超节点:4096卡、8E FP8与1PB HBM
昇腾960超节点基于“灵衢+Hi-ONE”打造,是业界首个采用NPO技术的超节点,采用正交架构与全液冷设计。
具体参数上,单个超节点可扩展至4096卡规模,基于灵衢实现内存统一编址,最大提供8 EFLOPS FP8、16 EFLOPS FP4算力,以及高达1PB的HBM容量。现场演示数据显示,在10万亿参数模型、16K与256K序列长度场景下,相比上一代超节点,训练吞吐提升约2.3倍,推理吞吐提升约2.5倍,推理时延降低约70%。
超节点内部的互联结构也被彻底改写。按传统方案,连接4096张卡需要约4.8万颗800G可插拔光模块;昇腾960超节点用5500个Hi-ONE光引擎完成了同样的任务,功耗降低超550千瓦,系统无故障运行时间提升一倍,可用度达到99.8%。可插拔光模块在超节点内部的数量从4.8万颗直接归零。

图2:昇腾960超节点发布现场
产品节奏上,昇腾960超节点的风冷版本计划2027年二季度上市,液冷版本计划2027年三季度上市。
单节点为什么定在4096卡,而不是做得更大?统一内存编址的规模越大,对互联带宽、内存一致性和散热的要求越高;把节点规格收敛到一个可控范围,再靠灵衢把多个超节点组合成集群,是更稳健的扩展路径。华为此前公布的远期方案中单节点曾规划万余卡规模,此次昇腾960选择了标准节点加集群的组合,说明其在单节点规模与集群弹性之间做了重新取舍。单个节点是一台“计算机”,多个节点靠光互联再组成一台更大的“计算机”。

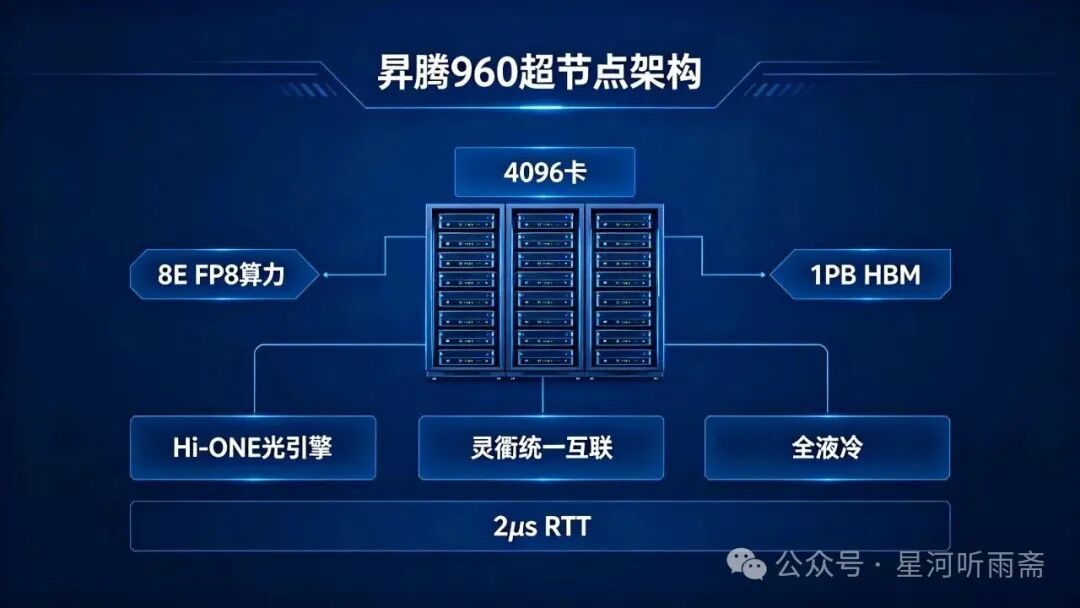

图3:昇腾960超节点技术架构示意图
03 Hi-ONE:把光引擎搬到芯片身边
Hi-ONE全称High-density Optical-interconnect-Node Engine,即高密度光互联节点引擎,属于NPO(Near-Packaged Optics,近封装光学)路线。
NPO的核心思想,是把光引擎从交换机面板或服务器面板,搬到芯片封装基板附近,让高速电信号尽早转换成光信号。与完全可插拔的方案相比,电信号在铜线上的传输距离被大幅压缩;与更激进的CPO(共封装光学)相比,光引擎与芯片仍然相对独立,保留了可维护性。
华为披露了Hi-ONE的几项关键特征:单引擎传输容量7.2T,是业界首个具备量产能力的NPO产品,也是目前行业传输能力最大的NPO产品,同时是唯一实现内置光源的NPO产品。产品基于华为自主创新技术,整合化合物光芯片与硅光芯片,通过光、机、电、磁、热等要素的均衡设计,实现高带宽、高可靠与低时延、低功耗的统一。
关注两个细节:
其一,无DSP方案。Hi-ONE放弃传统光模块中用于信号补偿的DSP,改用线性方案,通过模拟均衡增强的驱动器和跨阻放大器完成信号处理,由灵衢协议在系统层面做容错。去掉DSP,传输功耗和时延同步下降,这是华为区别于海外厂商的差异化技术路线。
其二,内置光源。传统可插拔方案普遍使用外置激光器,Hi-ONE则把光源放进光引擎内部,光路管理更简洁,可靠性更高。行业测算显示,与同等带宽的可插拔模块方案相比,Hi-ONE硅光版本激光器数量减少约88%,占用面积下降约90%,功耗降低约65%。
Hi-ONE把所需SerDes传输距离从约100厘米缩短到约5厘米,同时把节点内部光信号的传输距离从不足1米延伸到100米。分布式、吉瓦级数据中心的跨机柜高密度互连,由此在物理上成为可能。
NPO被普遍视为CPO落地前的过渡形态,这在行业里没什么争议。研究机构对CPO放量节奏存在分歧,行业普遍预计2026到2028年是可插拔、NPO与铜互连并存的过渡期,NPO正是这一阶段最务实的选择。硅光技术基于成熟的CMOS工艺,把调制器、波导、光收发器件等单片集成,为NPO的规模化量产提供了成本与良率基础,这也是Hi-ONE能够率先实现量产的产业条件之一。
04 为什么超节点内部必须“用光”
大会现场有一页演示给不少人留下印象:超节点内的可插拔光模块数量,从48000颗直接归零。短距离互联为什么也非要用光?
铜缆的物理极限是直接原因。AI芯片的互连带宽已从百G级迈向Tb/s级,当单芯片速率达到多Tb/s时,铜缆SerDes的有效传输距离从约100厘米急剧收缩到约5厘米,线缆变得过分笨重,面板安装变得不可行,热与供电裕量被耗尽。集群规模越大,铜的短板越明显。
功耗是另一个问题。AI集群动辄数万卡规模,光模块数量以万计,每一颗可插拔模块的功耗和散热都会转化为集群的整体负担。
华为对超节点的设计理念,概括为“一套协议平等连接集群内所有组件、支持跨物理服务器的内存访问、近铜远光”。近铜远光的意思是,短距离用铜、长距离用光,按距离和带宽需求做最优分工。华为选NPO而不是一步到位上CPO,理由也在这里。NPO在工程适配、良率与成本上更可控,是当下最现实的技术路径。

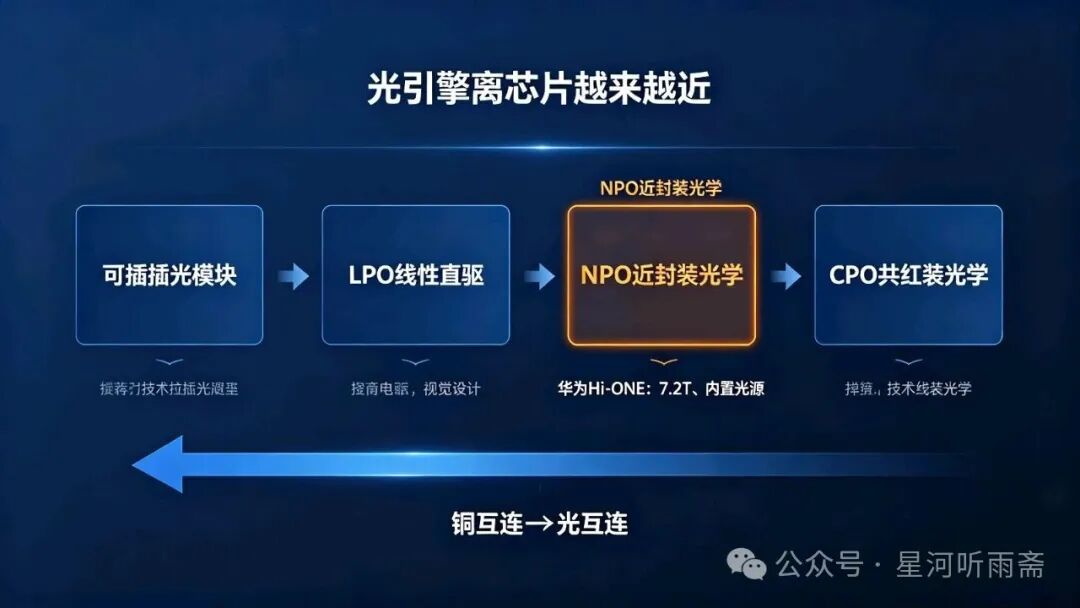

图4:光互连技术演进路线图
这一选择在产业层面并不孤单。英伟达Rubin Ultra NVL576采用铜光混合架构,跨机柜长距离互联全面采用NPO、CPO等光互连方案,单颗GPU的NPO光引擎含量较上一代明显提升;台积电硅光整合平台COUPE在2026年进入量产。光互连进入Scale-up场景,已经成为头部AI架构的共同方向。

图5:昇腾960超节点技术参数演讲画面
05 灵衢:把多种协议变成一套协议
光引擎解决的是物理层传输,灵衢(UnifiedBus)解决的是协议层统一。
传统AI集群里,PCIe、NVLink、以太网等多种协议并存,每一次协议转换都会带来数据缓冲、序列化和握手确认开销。灵衢把多种互联协议统一为一套开放协议,可无限扩展地连接CPU、NPU、内存、SSD、网卡与交换机,实现计算、存储、网络的平等互联。
围绕灵衢,华为构建了覆盖计算、互联、存储、管理关键能力的11颗芯片套片。昇腾960超节点现场演示中,灵衢统一互联实现全域设备间约2微秒级往返时延(2μs RTT),配合内存统一编址,多个超节点可以像一台计算机一样协同。
超节点之上是集群。华为将基于灵衢的计算架构称为Peerium,意图通过计算、存储、网络的平等互联,突破冯·诺依曼单机架构的限制,灵衢正是实现这一架构的关键互联技术。基于灵衢,华为构建了昇腾超节点、鲲鹏超节点、KV缓存集群等子系统平等互联的Agentic超节点集群:通过二层CLOS单平面组网支持3.2万卡,四平面组网最大支持51.2万卡,再结合多轨道拓扑,最大可支持100万卡昇腾超节点集群。
06 一年一代:韬定律下的芯片节奏
光互连只是系统的一部分,芯片本身的演进节奏同样在加快。
汪涛宣布,昇腾960芯片研发进度超出预期,性能实现倍增:昇腾960DT将于2027年一季度就绪,比原计划提前三个季度;昇腾960PR将于2027年三季度就绪,提前一个季度。昇腾960DT单芯片提供2 PFLOPS FP8、4 PFLOPS FP4算力。
再往后看,昇腾将保持一年一代的节奏:2028年推出昇腾970,2029年推出昇腾980,依托韬(τ)定律实现算力规格继续翻倍,访存带宽、访存容量、互联带宽同步大幅提升。
韬定律是这次大会的隐性主线。华为公司董事、半导体业务部总裁何庭波今年5月在国际电路与系统研讨会(ISCAS)上首次提出韬定律,7月在ChinaXiv发布V2版本论文。与传统“几何缩微”靠缩小晶体管尺寸不同,韬定律主张“时间缩微”,通过逻辑折叠等三维堆叠技术压缩信号在各层级间的传播时间。过去六年,华为基于这一路径设计并量产了381款芯片。
这套路径不是纸面文章。何庭波在V2论文中披露,麒麟2026与上一代麒麟9030 Pro采用同一制程节点,通过逻辑折叠架构,工作电压从1.1伏降至0.9伏,功耗下降41%,芯片面积缩小37.5%;CPU主频也从上一代的2.75GHz升至3.1GHz,单代涨幅超过12%。按规划,昇腾AI芯片预计2030年前后引入逻辑折叠,论文预计到2035年AI硬件集成度较2026年提升100倍以上。
芯片的算力翻倍,加上光互连带来的带宽密度提升,两者共同支撑超节点规模的持续扩张。
07 生态与标准:NPO的产业底座
技术路线要立住,生态和标准缺一不可。
标准层面,华为已在全球光互联标准组织OIF提出NPO标准立项建议,并提交了实施协议(IA),得到众多行业伙伴的积极响应。NPO不再只是华为一家公司的技术选择,行业共同的标准框架正在成形。
软件生态层面,昇腾已跨越生态拐点:CANN进入常态化开源社区运作,外部开发者占比首次超过内部,达到61%,社区月活开发者突破5200名;基于昇腾加CANN的原生训练模型已超过40个,是国内唯一支持预训练的技术路线;昇腾已覆盖PyTorch、Triton、vLLM、veRL等90多个主流三方社区,并正式成为PyTorch官网可直接安装的算力平台,也是首个来自中国的算力平台。
鲲鹏侧,全球开发者超过416万,生态合作伙伴超7200家,支持560多个全球开源项目,openEuler装机量超2000万套,居中国服务器操作系统第一份额。
大会前夕,华为还发布《智能世界2035》报告,预测到2035年全球年度Token消耗量将增长10万倍;与清华大学经济学研究所联合发布的《全球数智化指数(GDII)2026》预测,未来五年人工智能将累计创造超27万亿美元经济价值,全球数智基础设施投资复合年增长率达19.14%。
08 这一代的主角是一束光
回看整场发布,华为几乎没把篇幅花在制程上,而是花了很多时间讲一束光。昇腾960超节点把4096张卡连成一台“计算机”,Hi-ONE把光引擎搬到芯片身边,灵衢把多种协议收拢成一套,韬定律把芯片节奏锁定为一年一代。AI算力竞争,已经从单芯片性能的比拼,转向超节点与集群的系统级较量。
对于十万亿参数大模型,训练和推理不再是单台服务器或单个超节点的事,而是一个包含智算超节点、通算超节点、KV缓存集群和统一互联系统的复杂算力系统。光,是把这个系统连起来的核心介质。华为在光通信领域数十年的积累,正以NPO光引擎的形态,进入AI基础设施的最核心位置。(完)
——————
免责声明:本文仅为AI基础设施技术研究与行业信息梳理,不构成任何投资建议,不构成对任何证券、基金或其他金融产品的买卖推荐与收益承诺。文中数据均来源于公开信息,仅供参考,读者据此作出的任何决策与行为,风险自担。
