【LangGraph实战】LangGraph 学习笔记（一）：从链式到图式，用“快递配送“理解工作流

 👋 欢迎阅读

  🔥 愿旖旎 · 个人主页

📘 学习专栏： 《算法专栏》《LangChain学习》《贪心算法》

🌄 钱塘江上潮信来，今日方知我是我

✨当前学习内容：LangGraph

📑 目录

• 一、前置讲解

• 二、LangChain 复盘与 LangGraph 引入

• 三、LangGraph 的核心概念

• 四、LangGraph 如何实现工作流

• 五、LangGraph 代码实现

• 六、复盘（附答案）

一、前置讲解

在进入正文前，先花 10 秒了解本篇会反复用到的核心概念，带着印象去读正文，学习效率更高。

🧠 前置知识一：Agent 与 Workflow

Agent 由 LLM 动态决策走向，Workflow 走预设流程，两者是两种编排思路。

📦 前置知识二：State（状态）

贯穿整个流程的共享数据，像快递包裹上的标签，所有节点都能读改。

🔵 前置知识三：Nodes（节点）

每个处理步骤就是一个函数：接收状态、返回状态更新。

➡️ 前置知识四：Edges（边）

节点之间的流动路径，分固定边与条件边。

🔁 前置知识五：Reducers（状态更新机制）

用 Annotated[类型, 合并函数] 决定新值是覆盖还是追加/累加。

二、LangChain 复盘与 LangGraph 引入

2.1 复盘

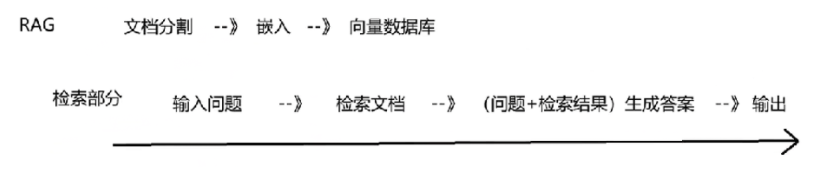

1. LangChain 基础与 RAG 流程

LangChain 是 AI 应用的基础框架，核心组件包括聊天模型、工具、文档加载器、检索器等，采用链式编程思维将步骤顺序串联。典型的 RAG（检索增强生成） 流程为：文档分割 → 嵌入 → 向量数据库；检索时用户输入问题 → 检索文档 →（问题+检索结果）生成答案 → 输出，这是最基本的 AI Demo 模式。

​

2. LangChain 链式编程的局限性与 LangGraph 的解决

链式流程线性且预先定义，难以处理分支、循环等复杂场景；在复杂 AI 系统中，常需人工介入处理异常（如缺少身份证信息时需人工补充），而链式遇到问题只能直接失败，无法暂停等待干预。

LangGraph 采用图式编程思维，将流程建模为图（节点和边），支持分支、循环、并行等复杂控制流，核心能力包括人工介入（可在流程中设置断点，暂停并等待人工输入或决策后继续）。

3. 学习路径

简单说：LangChain 解决"怎么搭"，LangGraph 解决"怎么搭得灵活、可靠且可维护"——实际项目中从简单链式起步，复杂场景升级为图式编排。

4. 总结：LangChain 阶段构建的 AI 系统特点

2.2 Agent Server（智能服务）

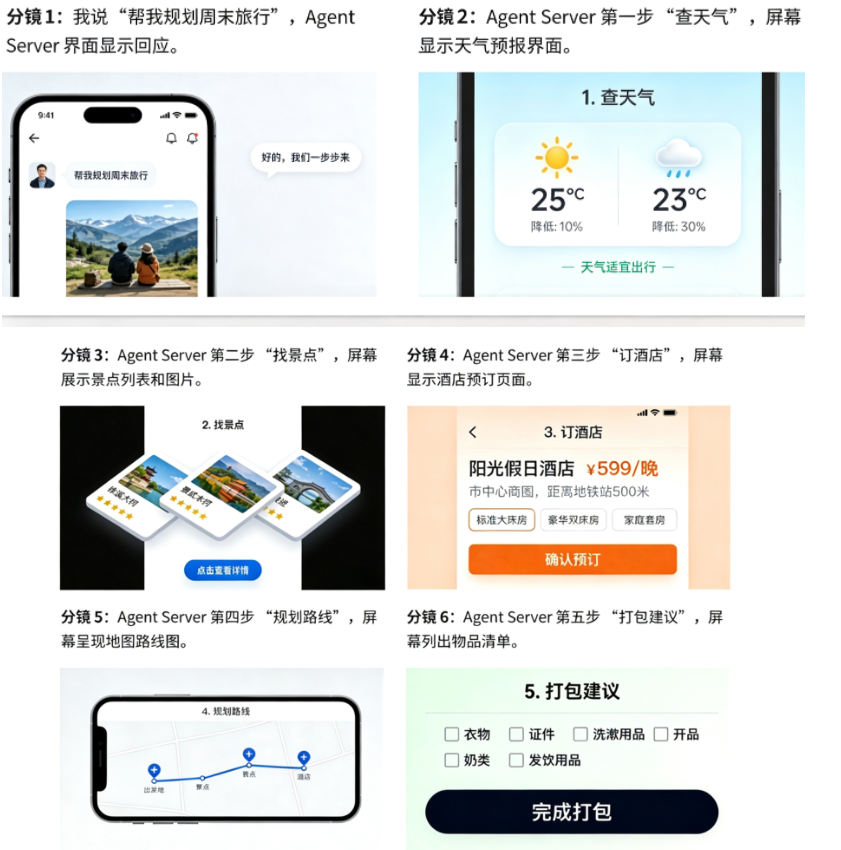

想象一个虚拟的"小助手"，它不仅能回答问题，还能：

• 记住和你聊过的所有事情

• 执行一连串任务（如：查天气 → 推荐穿搭 → 提醒带伞）

• 中途可以等你给出反馈

• 长时间运行不会"忘记"

​

2.3 Agent Server 遇到的四大难题

2.4 LangGraph 的应对能力

1. 记忆大师

代码示例（对比语义）：

# 传统AI：每次对话都是新的开始
AI回答("你好") → "你好！"
AI回答("我叫小明") → "很高兴认识你！"
AI回答("我叫什么？") → "我不知道你的名字"
​
# LangGraph Agent Server：记住一切
Agent Server("你好") → "你好！"
Agent Server("我叫小明") → "你好小明！"
Agent Server("我叫什么？") → "你叫小明！"

2. 流程清晰

​

3. 容错率高

三、LangGraph 的核心概念

3.1 Agent（智能体）

Agent（智能体） 是一个能够感知环境输入、自主决策、规划行动路径，并可调用工具或执行操作以达成目标的自主性软件实体。其核心在于：由大语言模型（LLM）动态控制流程走向。

想象你有一个超级聪明的程序员助手，你只需说一句："把这个项目的单元测试覆盖率提升到 80%。" 然后他就自己去看代码、写测试、运行构建、检查结果……直到达标为止——中间不需要你插手。这个"能独立完成任务"的程序，就是我们所说的 Agent（智能体）。整个过程没有固定的流程图，而是它自己"想"出来的步骤——这就是典型的 Agent 行为。

3.2 Workflow（工作流）

Workflow（工作流） 是一个将复杂过程分解为定义明确、顺序执行的任务流程，并在其中自动化传递数据与任务状态，以完成特定目标。

如果说 Agent 是聪明的执行者，那工作流就是它的行动蓝图——它定义了"先做什么、后做什么、在什么条件下跳转或终止"。其核心在于：预设的、可重复的流程路径。

例如公司的报销流程：提交发票 → 领导审批 → 财务审核 → 财务结算 → 归档完成。

或一个自动化客服工单系统：用户提交问题 → 系统自动分类 → 分配给对应客服 → 客服处理 → 用户评价 → 工单关闭。

这种固定路径、整个过程沿预设流程运行，就是典型的工作流行为。LangGraph 实现的正是工作流！

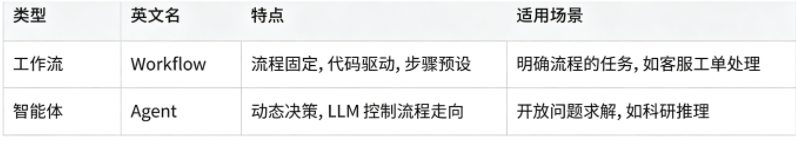

3.3 工作流和 Agent 的区别

​

四、LangGraph 如何实现工作流

4.1 理论

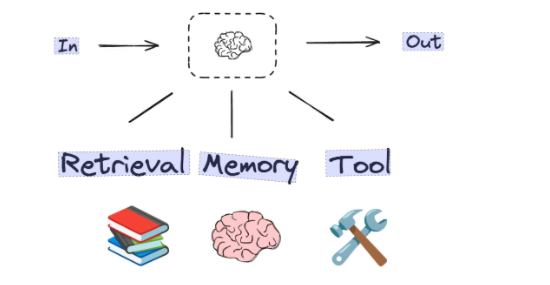

在 LangGraph 中，工作流基于 LLM 以及添加到其中的各种增强功能（如工具调用、结构化输出和短期记忆）而实现。

再次强调：LangGraph 是一个强大且灵活的 "Agent Server 操作系统内核"。它不关心我们具体用什么模型或提示词，而是为我们解决构建复杂、可靠、可交互的 Agent Server 时所面临的状态管理、流程编排、持久化和人工监督等底层工程难题。

​

4.2 理解图

如何实现工作流逻辑？图计算是一种用节点和边来表示复杂系统的方法。在 AI 领域，它特别适合构建多步骤、有状态的智能工作流。

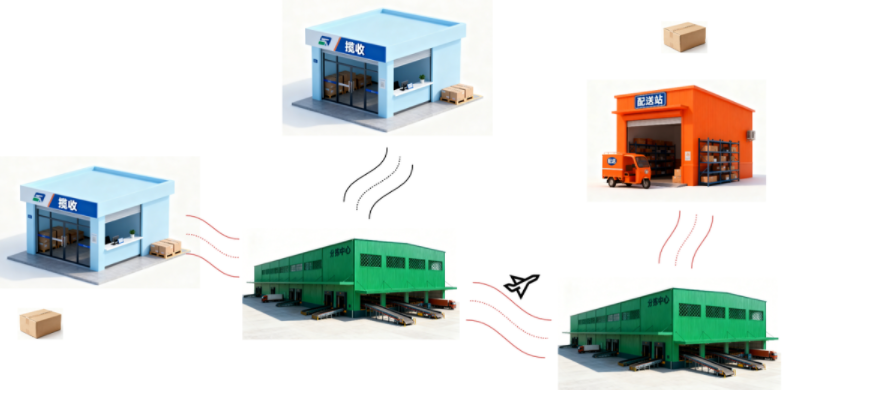

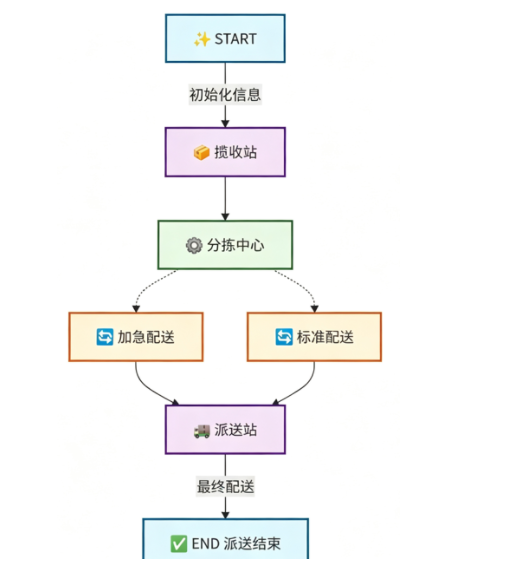

想象一个快递配送系统，下图展示了包裹从输入（揽收站） 到输出（配送站） 的过程：​

4.3 工作流的核心概念

State（状态）

State 就像快递包裹上的标签，记录着包裹的当前位置、目的地、配送状态等信息。在整个配送过程中，所有站点都能查看和更新这个信息。（因此你可以理解为类的公共属性）​

状态特性：

代码示例：

from typing import TypedDict
​
class PackageState(TypedDict):
   # 包裹基本信息
   package_id: str          # 包裹id
   origin: str              # 始发站
   destination: str         # 目的地
​
   # 配送状态
   status: str              # "待揽收", "运输中", "派送中", "已签收"
   history: list[str]       # 流转历史（字符串列表），列表中的每个字符串记录一次状态变更
   total_distance: int      # 总里程
​
   # 配送详情
   priority: str            # "普通", "加急"

Nodes（节点）

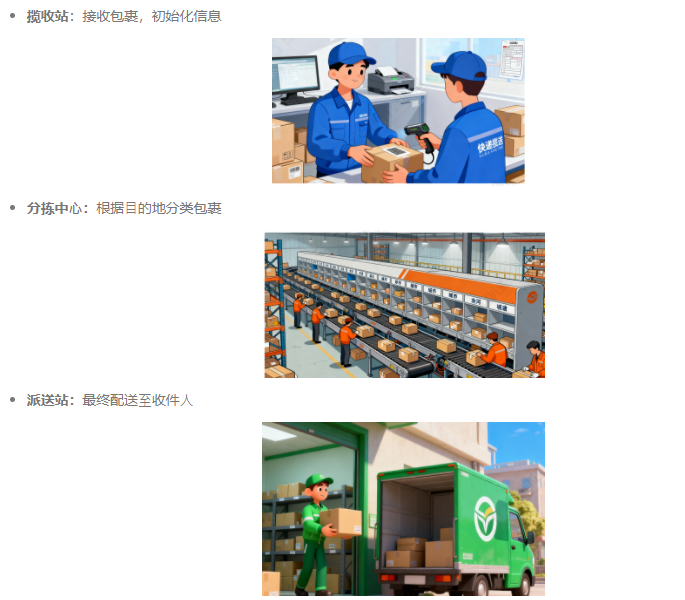

节点就像快递配送网络中的各个站点，每个站点负责特定的处理步骤：

​

节点特征：

代码示例：

def receive_package(state: PackageState):
   """
  揽收站处理函数。
  将包裹状态更新为"已揽收"，并记录揽收地点（取自 state 的 origin 字段）。
  Args:
      state (PackageState): 当前包裹状态字典。
  Returns:
      dict: 更新后的状态字段，包括 status 和 history。
  """
   return {
       "status": "已揽收",
       "history": [f"在{state['origin']}揽收"],  # 记录揽收地点
  }
​
def sort_package(state: PackageState):
   """
  分拣中心处理函数。
  根据 destination（目的地）将包裹分拣到对应的分拣中心。
  Args:
      state (PackageState): 当前包裹状态字典。
  Returns:
      dict: 更新后的状态字段，包括 status 和 history。
  """
   # 从当前状态字典中提取目标地址，用于决定分拣方向
   destination = state["destination"]  # 获取目的地字符串，如 "北京朝阳区"
   if "北京" in destination:
       next_station = "北京分拣中心"
   elif "上海" in destination:
       next_station = "上海分拣中心"
   else:
       next_station = "其他地区分拣中心"
   return {
       "status": "已分拣",
       "history": [f"分拣至{next_station}"],  # 记录分拣结果
  }
​
def final_delivery(state: PackageState):
   """
  派送站处理函数。
  将包裹状态更新为"已签收"，并记录送达目的地。
  Args:
      state (PackageState): 当前包裹状态字典。
  Returns:
      dict: 更新后的状态字段，包括 status 和 history。
  """
   return {
       "status": "已签收",
       "history": [f"已送达{state['destination']}"],  # 记录送达地址
  }

Edges（边）

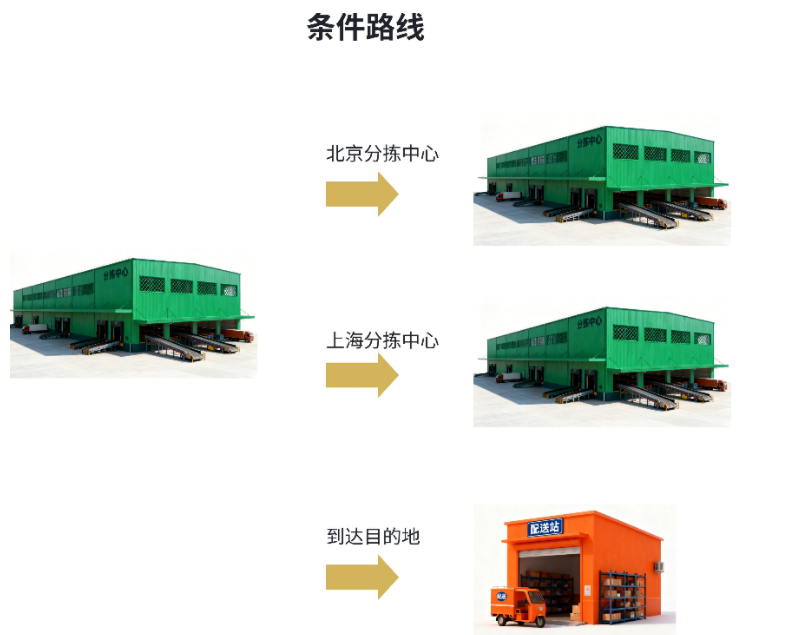

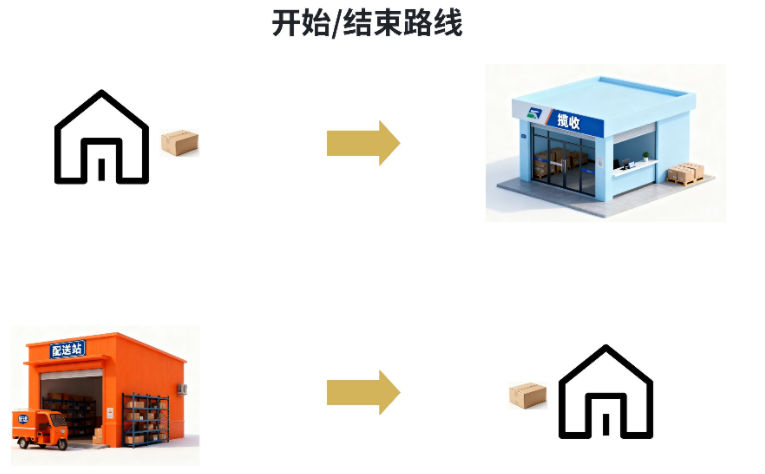

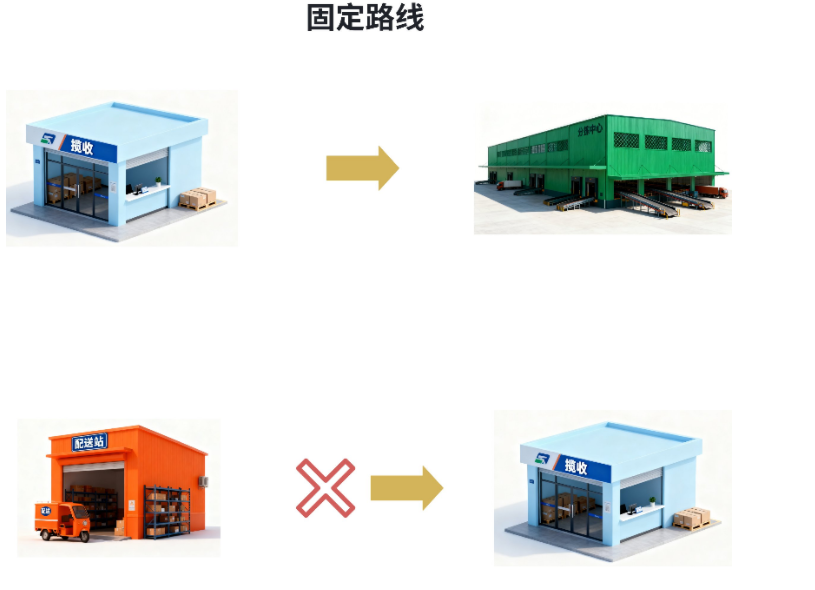

边定义了包裹在站点之间的流动路径，就像快递公司的运输路线图：

​

​

​

因此，LangGraph 通过节点（每个处理步骤）、边（步骤之间的连接）和状态（保存执行过程），即可构建出一个任务工作流（图）。

五、LangGraph 代码实现

步骤1：定义 State，设置快递的"包裹信息"

from typing import TypedDict, Annotated
from operator import add
​
# 1. 定义包裹状态
class PackageState(TypedDict):
   # 包裹基本信息
   package_id: str              # 包裹 ID
   origin: str                  # 始发站
   destination: str             # 目的地
​
   # 配送状态
   status: str                  # "待揽收", "运输中", "派送中", "已签收"
   history: Annotated[list[str], add]   # 流转历史（自动追加）
   total_distance: Annotated[int, add]  # 总里程（自动累加）
​
   # 配送详情
   priority: str                # "普通", "加急"

【知识点】State 更新机制：Reducers

状态支持更新的关键是 Reducers。示例中使用 Annotated 类型为 history 和 total_distance 指定了 Reducer 函数（operator.add），定义了如何更新包裹信息——特别是当多个站点都要记录信息时，新值会追加到现有值中，而不是替换：

步骤2：定义 StateGraph 图，成立快递公司

• StateGraph 是一个有状态图计算框架，基于有向图（Directed Graph） 模型构建，专门设计用于处理多步骤、有状态的工作流程。

• StateGraph 用于将复杂的工作流程可视化、模块化，让开发者能够像设计快递配送网络一样设计软件系统。

• 需要使用 langgraph.graph.state.StateGraph 来定义。StateGraph 仅是一个构建器类，可以使用 State 来构建。

代码示例：

from langgraph.graph import StateGraph
​
# 2. 成立快递公司
delivery = StateGraph(PackageState)

步骤3：定义 Nodes，创建配送站点

在 LangGraph 中，节点就是一个 Python 函数（同步或异步）。注意：

• 节点接收状态作为参数

• 节点不需要返回整个状态模式，只需返回一个更新（即状态的部分字段）

代码示例：

# ========== 配送站点函数 ==========
# 这些函数模拟了包裹在配送流程中经过的不同站点（状态节点）
# 每个函数接收一个 PackageState 字典，并返回更新后的状态字段
​
def receive_package(state: PackageState):
   """
  揽收站处理函数。
  将包裹状态更新为"已揽收"，并记录揽收地点（来自 state 的 origin 字段）。
  """
   return {
       "status": "已揽收",
       "history": [f"在{state['origin']}揽收"],  # 记录揽收地点
  }
​
def sort_package(state: PackageState):
   """
  分拣中心处理函数。
  根据目的地（destination）将包裹分拣到对应的分拣中心。
  """
   destination = state["destination"]  # 获取目的地字符串
​
   if "北京" in destination:
       next_station = "北京分拣中心"
   elif "上海" in destination:
       next_station = "上海分拣中心"
   else:
       next_station = "其他地区分拣中心"
​
   return {
       "status": "已分拣",
       "history": [f"分拣至{next_station}"],  # 记录分拣结果
  }
​
def final_delivery(state: PackageState):
   """
  派送站处理函数。
  将包裹状态更新为"已签收"，并记录送达地址（来自 state 的 destination 字段）。
  """
   return {
       "status": "已签收",
       "history": [f"已送达{state['destination']}"],  # 记录送达地址
  }

步骤4：添加 Nodes，建设配送站点

将各节点组织进图中——使用 add_node() 将新节点添加到 StateGraph。

add_node() 常用参数：

代码示例：

# 4. 添加配送站点
delivery.add_node("揽收站", receive_package)
delivery.add_node("分拣中心", sort_package)
delivery.add_node("派送站", final_delivery)

步骤5：添加 Edges，规划运输路线

各节点（站点） 准备好后，则需要为快递流转规划路线（边）。

​

在 LangGraph 中：

add_edge() 常用参数（固定边）：

add_conditional_edges() 常用参数（条件边）：

代码示例：

# ========== 新增节点 ==========
def standard_delivery(state: PackageState):
   """
  标准配送节点。
  将包裹状态更新为"运输中"，记录标准陆运，总里程设为 500。
  """
   return {
       "status": "运输中",
       "history": ["标准陆运"],
       "total_distance": 500,
  }
​
def express_delivery(state: PackageState):
   """
  加急配送节点。
  将包裹状态更新为"加急运输"，记录空运加急，总里程设为 800。
  """
   return {
       "status": "加急运输",
       "history": ["空运加急"],
       "total_distance": 800,
  }
​
# ========== 4. 添加配送站点 ==========
delivery.add_node("揽收站", receive_package)
delivery.add_node("分拣中心", sort_package)
delivery.add_node("标准配送", standard_delivery)
delivery.add_node("加急配送", express_delivery)
delivery.add_node("派送站", final_delivery)
​
# ========== 5. 设计配送路线 ==========
delivery.add_edge(START, "揽收站")
delivery.add_edge("揽收站", "分拣中心")
​
# 智能路由：根据优先级选择配送方式
def select_delivery(state: PackageState):
   """
  智能路由决策函数。
  根据包裹的 priority 字段决定下一步进入哪个配送节点：
    – 若为 "加急"，则进入 "加急配送"
    – 否则进入 "标准配送"
  Returns:
      str: 下一个节点的名称。
  """
   if state["priority"] == "加急":
       return "加急配送"
   else:
       return "标准配送"
​
# 添加条件边：
#   – source: 从 "分拣中心" 节点退出时触发
#   – path: 调用 select_delivery 决定下一个节点
#   – path_map: 明确列出所有可能的返回值（用于校验和可视化）
delivery.add_conditional_edges(
   "分拣中心",                # source：起始节点
   select_delivery,           # path：确定下一个节点的可调用对象
  ["加急配送", "标准配送"],   # path_map：可能的返回值列表
)
​
delivery.add_edge("标准配送", "派送站")
delivery.add_edge("加急配送", "派送站")
delivery.add_edge("派送站", END)

步骤6：编译图，从公司创建到运行

在步骤2中，我们仅是构建出 StateGraph，还无法直接用于执行。LangGraph 要求：必须先编译图，然后才能使用它。编译提供了对图结构的一些基本检查，会验证：

使用 compile() 方法即可编译图，将 StateGraph 编译为 CompiledStateGraph 对象。编译后的图实现了 Runnable 接口，可以异步调用、流式传输、批处理和运行。

代码示例：

# 6. 编译系统
delivery_system = delivery.compile()

完整代码

from typing import TypedDict, Annotated
from operator import add
from langgraph.graph import StateGraph, START, END

# ========== 1. 定义包裹状态 ==========
class PackageState(TypedDict):
"""包裹在整个配送流程中的状态数据结构。"""
# 包裹基本信息
package_id: str # 包裹 ID
origin: str # 始发站
destination: str # 目的地

# 配送状态
status: str # "待揽收", "运输中", "派送中", "已签收"
# Annotated[list[str], add] 表示该字段做状态更新时用 add 函数合并（追加而非覆盖）
history: Annotated[list[str], add] # 流转历史（自动追加）
# 同理，int 类型使用 add 会将新旧值累加
total_distance: Annotated[int, add] # 总里程（自动累加）

# 配送详情
priority: str # "普通", "加急"

# ========== 2. 成立快递公司（创建状态图） ==========
delivery = StateGraph(PackageState)

# ========== 3. 定义各个配送站点函数 ==========
def receive_package(state: PackageState):
"""揽收站：更新为"已揽收"，记录揽收地点。"""
return {
"status": "已揽收",
"history": [f"在{state['origin']}揽收"],
}

def sort_package(state: PackageState):
"""分拣中心：按目的地分拣。"""
destination = state["destination"]
if "北京" in destination:
next_station = "北京分拣中心"
elif "上海" in destination:
next_station = "上海分拣中心"
else:
next_station = "其他地区分拣中心"
return {
"status": "已分拣",
"history": [f"分拣至{next_station}"],
}

def standard_delivery(state: PackageState):
"""标准配送：运输中，总里程 500。"""
return {
"status": "运输中",
"history": ["标准陆运"],
"total_distance": 500,
}

def express_delivery(state: PackageState):
"""加急配送：加急运输，总里程 800。"""
return {
"status": "加急运输",
"history": ["空运加急"],
"total_distance": 800,
}

def final_delivery(state: PackageState):
"""派送站：更新为"已签收"，记录送达地址。"""
return {
"status": "已签收",
"history": [f"已送达{state['destination']}"],
}

# ========== 4. 添加配送站点（节点） ==========
delivery.add_node("揽收站", receive_package)
delivery.add_node("分拣中心", sort_package) # 注意：统一使用 "分拣中心"（避免异体字）
delivery.add_node("标准配送", standard_delivery)
delivery.add_node("加急配送", express_delivery)
delivery.add_node("派送站", final_delivery)

# ========== 5. 设计配送路线（边） ==========
def select_delivery(state: PackageState):
"""智能路由：按 priority 决定走加急还是标准配送。"""
if state["priority"] == "加急":
return "加急配送"
else:
return "标准配送"

# 顺序边：START → 揽收站 → 分拣中心
delivery.add_edge(START, "揽收站")
delivery.add_edge("揽收站", "分拣中心")

# 条件边：从 "分拣中心" 出发，由 select_delivery 决定下一步
delivery.add_conditional_edges(
"分拣中心", # source：起始节点
select_delivery, # path：确定下一个节点的可调用对象
["加急配送", "标准配送"], # path_map：可能的返回值列表
)

# 两条配送路径都汇入派送站，最后结束
delivery.add_edge("标准配送", "派送站")
delivery.add_edge("加急配送", "派送站")
delivery.add_edge("派送站", END)

# ========== 6. 编译系统 ==========
delivery_system = delivery.compile()

测试代码

# ========== 测试配送 ==========
# 准备两个测试包裹，分别对应"普通"和"加急"两种优先级
test_packages = [
{
"package_id": "P001",
"origin": "北京",
"destination": "上海",
"priority": "普通",
"history": [], # 初始流转历史为空
"total_distance": 0, # 初始总里程为 0
},
{
"package_id": "P002",
"origin": "广州",
"destination": "乌鲁木齐",
"priority": "加急",
"history": [],
"total_distance": 0,
},
]

# 遍历每个测试包裹，调用编译好的配送系统，打印最终状态、历史和总里程
for package in test_packages:
print(f"\\n配送包裹: {package['package_id']}")
result = delivery_system.invoke(package)
print("最终状态:", result["status"])
print("配送历史:", result["history"])
print("总里程:", result["total_distance"])

预期运行结果：

配送包裹: P001
最终状态: 已签收
配送历史: ['在北京揽收', '分拣至上海分拣中心', '标准陆运', '已送达上海']
总里程: 500

配送包裹: P002
最终状态: 已签收
配送历史: ['在广州揽收', '分拣至其他地区分拣中心', '空运加急', '已送达乌鲁木齐']
总里程: 800

💡 注意 history 是追加而非覆盖（靠 Reducer add），所以能看到完整的流转链路；total_distance 同理累加。

六、复盘（附答案）

💡 思考题

📝 答案

🎯 闭幕

​

​

如果本文对你有帮助，欢迎：

👍 点赞 ｜ ⭐ 收藏 ｜ 👤 关注作者 ｜ 💬 留言交流你的疑问或补充

你的每一次互动都是我继续更新的动力，我们下一篇见！🚀
