AI重建的工业模型表面像融化、零件粘在一起？用6步清理点云和网格

摘要：AI重建能快速还原工业设备的整体外形，却也容易带来蜡状曲面、漂浮碎片、孔洞误封和零件粘连。问题往往不只出在网格，而是从采集覆盖、点云噪声一直延续到部件拆分和尺寸校准。本文按六步梳理清理顺序，并说明视觉模型、可编辑资产与工程模型之间的证据边界。

把工业设备的照片、扫描数据或点云交给AI重建后，很容易得到一个“看起来已经完成”的结果：设备轮廓出来了，柜门、操作面板和内部零件也大致可见。但只要放大或开始编辑，问题就会集中暴露——平面像蜡一样起伏，边缘漂着碎片，通风孔被糊住，相邻零件甚至粘成一整块。

先说结论：不要一上来局部拉面或反复补洞，而应按照“输入覆盖—点云噪声—网格重建—部件边界—拓扑法线—尺寸验证”的顺序排查。

重建结果能看，只能说明设备外形已经被表达出来；能否单独编辑柜门、制作拆装动画或进行尺寸分析，还要看数据覆盖、对象边界和测量基准是否可靠。算法补出的缺失区域尤其要单独标记，不能把视觉上连贯的曲面直接当成真实结构。

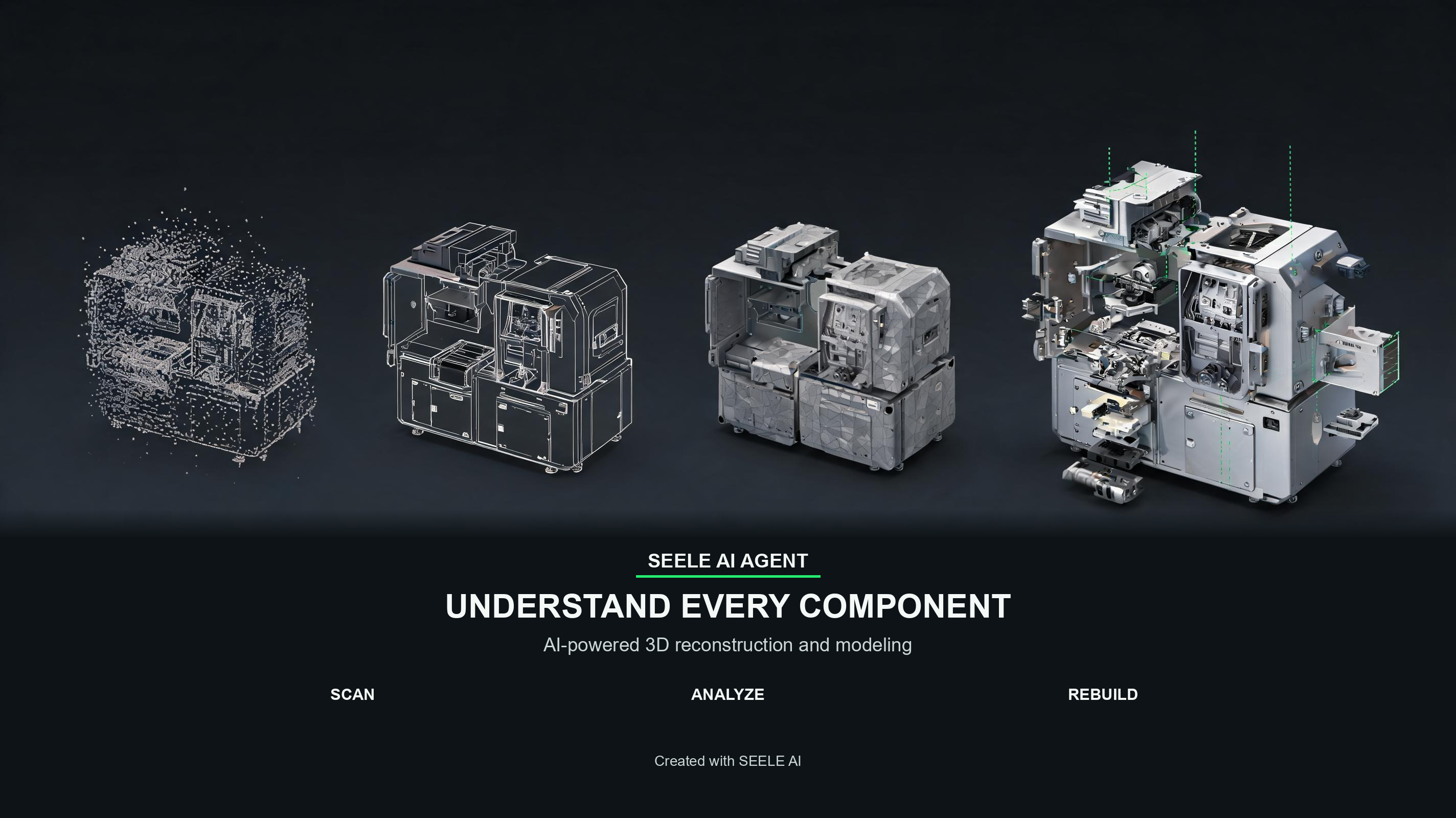

图注：从点云到部件模型，要经过噪声清理、曲面重建和结构拆分。该图用于说明重建流程，不能证明设备尺寸、内部结构、装配关系或工程精度已经通过验证。

第一步：先查输入覆盖，别在缺失数据上反复补洞

很多“表面像融化”的问题，根源并不在网格阶段，而在采集阶段。

设备正面拍得清楚，不代表顶部、底部、背面和内腔也有足够数据。柜门铰链、操作面板下方、密集线缆之间以及高反光金属面，都是容易丢失信息的位置。如果照片集中在同一高度或同一方向，重建算法只能根据附近轮廓推测看不见的部分。

开始修模前，先把输入区域分成四类：

• 充分覆盖： 多个角度都有连续、清楚的数据；
• 部分覆盖： 能辨认轮廓，但存在遮挡或点密度不足；
• 完全缺失： 没有可靠照片或扫描信息；
• 干扰区域： 受反光、透明、运动或曝光影响，数据不稳定。

重点检查正面、侧面、背面、顶部和关键内腔，观察点云密度是否突然下降、轮廓是否中断。若项目涉及设备内部，还要确认柜门打开后的铰链、遮挡零件和线缆后方是否被采集。

关键区域没有输入数据时，最可靠的处理仍是补拍或补扫。无法补采的数据可以为了展示而补面，但应在资产说明中明确标记为“推断几何”。宣传展示可以接受合理补全；维修培训、拆装模拟和尺寸分析则必须保留缺失范围与假设记录。

第二步：先清孤立噪点，再处理悬浮碎片和重复表面

打开点云后，先不要急着生成网格。检查设备周围是否混入地面、背景墙、拍摄支架或反光形成的漂浮点。

这一步要区分三类问题：

可以先按空间距离、点密度和连通区域筛选，再人工复核。不要只套用一个固定阈值：按钮、警示灯、细线缆和薄板点数虽少，却可能是真实结构。如果“一键清噪”把它们一起删掉，后续补模只会扩大误差。

建议同时保留原始点云、清理后的版本和一份简短日志，记录删除区域、筛选条件及人工保留的例外对象。之后若发现按钮缺失或线缆断裂，就能判断问题出在采集阶段，还是清理阶段误删。

第三步：修孔洞和非流形，但不要封掉真实开口

点云转成网格后，常见问题包括破洞、重叠面、孤立面、反向法线和非流形连接。

“非流形”可以简单理解为网格不再构成正常、连续的表面，例如一条边被三个以上的面共享，或者多个表面在同一位置异常相交。这类问题会继续影响法线、材质、碰撞、切割和导出。

但发现孔洞后，不能直接全选“一键封洞”。柜门缝、散热孔、插接口、观察窗和线缆通道本来就是设备结构。如果全部封平，模型看起来完整了，真实功能却被抹掉了。

处理前先给孔洞分类：

• 采集缺失造成的破洞；
• 设备设计中真实存在的开口；
• 必须保留的内部通道和装配间隙。

大面积缺失曲面可以参考照片、扫描切片或结构图重建，但补面后还要检查平面是否平整、圆柱是否连续、倒角是否合理。最后再查一遍反向法线、重叠面和未连接碎片，不能只凭表面颜色变均匀就判断修复完成。

第四步：把粘连零件按真实结构重新分开

工业模型最常见的粘连位置，是柜门与外壳、按钮与面板、线缆与支架。它们之间的缝隙窄、颜色接近或互相贴合，重建时很容易被算法连接成同一块曲面。

检查时不要只看材质颜色，而要看三件事：边界是否连续、接触面是否合理、间隙是否真实存在。

可以做一个最小拆分测试：

• 单独选择并隐藏柜门，门框是否完整露出；
• 单独选择按钮，是否保留独立底座和合理安装深度；
• 隐藏支架后，线缆是否仍是连续、可选择的几何；
• 移动一个部件时，是否错误牵连相邻外壳。

如果边界已经融成一片，应根据原始照片和连接关系重新切分，而不是沿着视觉上“差不多”的位置随意切开。切分后还要整理对象名称、材质、法线和枢轴，为后续选择、装配或动画保留清楚的对象身份。

需要处理局部网格时，可以把模型编辑作为后续入口。但编辑工具只能修整已有几何，不能凭空恢复未被采集的真实内部结构；关键边界仍要依赖原始数据或结构资料判断。

第五步：根据用途重建拓扑，并重新检查法线

AI重建得到的三角网格通常适合快速预览，不一定适合继续编辑。常见表现是：平面布满细碎长三角，圆柱分段忽密忽疏，薄板两侧连接混乱，倒角处没有稳定边线。

不同部件不应使用同一套整理方法：

• 大面积平面： 优先保持平整，避免不规则三角造成蜡状起伏；
• 旋钮、管道和圆柱： 保留连续、均匀的环向结构；
• 门板和外壳倒角： 保住硬边与结构转折；
• 薄板： 检查正反两面和侧边是否连接完整；
• 需要运动的部件： 保证对象边界清楚，变换时不会拉扯相邻网格。

随后在中性光照下检查法线：表面是否突然发黑，平面是否出现波浪状阴影，倒角处是否有不合理亮斑。必要时关闭材质和平滑显示，只看几何轮廓和面朝向，避免贴图掩盖结构缺陷。

是否需要完整重拓扑，取决于最终用途。静态展示只要轮廓和材质稳定即可；拆装动画需要清楚的部件、层级和枢轴；实时项目还要准备简化碰撞体；工程测量则必须保留可追溯的尺寸依据。不要为了“拓扑整齐”无目的重做，也不要把展示网格直接当成工程资产。

第六步：用已知尺寸校准，并在目标软件中复测

外形相似不等于比例正确。至少选取一个可靠的业务尺寸作为基准，例如设备总高、柜体宽度、标准面板尺寸或明确规格的连接件。校准整体比例后，还要复查其他方向，避免用非均匀缩放把一个尺寸拉对，却让设备整体变形。

导出前，可以在空场景中做一次最小复测：

如果资产用于仿真、维修培训或制造辅助，还要记录采集设备、基准尺寸、测量误差和允许偏差。模型能被软件正常打开，只能证明格式和基本显示通过，不能证明装配关系正确，更不能证明达到毫米级工程精度。

先给模型定级，避免把“能看”写成“能测”

清理完成后，可以按用途把结果分成四级：

这四级不是给模型贴好坏标签，而是让交付结论与证据匹配。一个适合宣传预览的模型，不一定适合维修培训；一个能够制作拆装动画的资产，也不一定能承担工程测量。

可收藏的6项清理记录表

为每个工业重建资产保留下面六项记录，后续返工会省很多时间：

先清理数据，再决定模型能承担什么任务

AI重建适合快速建立工业设备初稿，也适合用于视觉预览和原型沟通。但表面完整，不等于数据完整；网格封闭，不等于结构正确；部件能选中，也不等于尺寸可以直接用于工程判断。

遇到蜡状表面、漂浮碎片或零件粘连时，按照“输入覆盖—点云噪声—孔洞与非流形—部件边界—拓扑法线—尺寸验证”的顺序处理，比在导出后反复补洞和拉面更容易定位根因。

你的重建模型更常出现噪点、孔洞，还是零件粘连？
