卷积神经网络CNN

1 图像基础知识

1.1 图像基本概念

        图像是人类视觉的基础，是自然景物的客观反映，是人类认识世界和人类本身的重要源泉。“图”是物体反射或透射光的分布，“像“是人的视觉系统所接受的图在人脑中所形成的印象或认识，照片、绘画、剪贴画、地图、书法作品、手写汉字、传真、卫星云图、影视画面、X光片、脑电图、心电图等都是图像。

1.2 图像类型

简单的讲：图像是由像素点组成的，每个像素点的取值范围为: [0, 255] 。像素值越接近于0，颜色越暗，接近于黑色；像素值越接近于255，颜色越亮，接近于白色。

在深度学习中，我们使用的图像大多是彩色图，彩色图由RGB3个通道组成

1.3 图像加载

import numpy as np
import matplotlib.pyplot as plt

# 像素值的理解
def test01():
# 全0数组是黑色的图像
# H, W, C -> 高, 宽, 通道
img = np.zeros(shape=[200, 200, 3])
# 展示图像
plt.imshow(img)
# 对坐标轴进行设置
# off:关闭坐标轴
plt.axis("off")
plt.show()

# 全255数组是白色的图像
img = np.full(shape=[200, 200, 3], fill_value=255)
# 展示图像
plt.imshow(img)
plt.show()

# 图像的加载
def test02():
# 读取图像
img = plt.imread("data/img.jpg")
# 保存图像
plt.imsave("data/img1.jpg", img)
# 打印图像形状 高,宽,通道
print("图像的形状(H, W, C):\\n", img.shape)
# 展示图像
plt.imshow(img)
plt.axis("off")
plt.show()

if __name__ == '__main__':
test01()
test02()

2 卷积神经网络（CNN）概述

2.1 什么是卷积神经网络

        卷积神经网络是深度学习在计算机视觉领域的突破性成果，专门用于处理图像、视频、语音等数据的神经网络

        卷积神经网络（Convolutional Neural Network）是含有卷积层的神经网络。卷积层的作用就是用来自动学习、提取图像的特征。

CNN网络主要由三部分构成：卷积层、池化层和全连接层构成：

（1）卷积层负责提取图像中的局部特征

（2）池化层用来大幅降低参数量级(降维)

（3）全连接层类似人工神经网络的部分，用来输出想要的结果

2.2 卷积神经网络应用

图像分类：最常见的应用，例如识别图片中的物体类别

目标检测：检测图像中物体的位置和类别

图像分割：将图像分成多个区域，用于语义分割

人脸识别：识别图像中的人脸

医学图像分析：用于检测医学图像中的异常（如癌症检测、骨折检测等）

自动驾驶：用于识别交通标志、车辆、行人

2.3 CNN中的经典算法/网络架构

LeNet-5:作为最早的CNN架构之一，证明了CNN在图像识别任务上的有效性，为后续的CNN发展奠定了基础

• 卷积层: 提取图像的边缘、角点等基本特征

• 池化层 (子采样层): 降低特征图的维度，减少计算量，并提高模型对输入图像微小变化的鲁棒性

• 全连接层: 将卷积层和池化层提取的特征进行组合，用于最终的分类

AlexNet:显著提升了ImageNet图像分类的准确率，证明了深度学习在计算机视觉领域的潜力，并推动了深度学习的快速发展

• 卷积层: 使用更大的卷积核和更多的卷积核，提取更丰富的图像特征

• ReLU激活函数: 加速训练过程，并提高模型的性能

• 最大池化层: 降低特征图的维度

• Dropout层: 防止过拟合

• 全连接层: 用于最终的分类

VGGNet:探索了网络深度对性能的影响，证明了更深的网络可以提取更抽象和更具表达力的特征

• 卷积层: 使用更小的卷积核 (3×3)，并堆叠多个卷积层，增加了网络的深度，提取更复杂的特征

• 最大池化层: 降低特征图的维度

• 全连接层: 用于最终的分类

GoogLeNet (Inception):提出了 Inception 模块，在提高性能的同时减少了计算量，为后续的网络架构设计提供了新的思路

• Inception 模块: 并行使用不同大小的卷积核和池化操作，然后将它们的输出连接起来，增加了网络的宽度，提高了网络的效率

ResNet:解决了深度网络训练困难的问题，使得可以训练更深的网络，从而显著提高了模型的性能

• 残差块 (Residual Block): 引入跳跃连接 (Shortcut Connection)，允许梯度直接反向传播到浅层，解决了深度网络的梯度消失问题，使得训练非常深的网络成为可能

DenseNet:

• 密集块 (Dense Block): 将每一层都与之前的所有层连接，特征重用更加充分，进一步提高了网络的性能和参数效率

• DenseNet通过密集连接（Dense Connectivity）在网络中各层之间建立了直接的连接，即每一层都接收前面所有层的输出作为输入。这种设计增强了特征传递和梯度流动，避免了梯度消失问题，并提高了信息的利用率

2.4 卷积层

        卷积层（Convolutional Layer）通过卷积操作提取输入数据中的特征（例如图像中的边缘、纹理、形状等）。

        卷积层利用卷积核（滤波器）对输入进行处理，从而生成特征图（feature map），并且每个卷积层能够提取不同层次的特征，从低级特征（如边缘）到高级特征（如物体的形状）。

卷积层的主要作用如下：

• 特征提取：卷积层的主要作用是从输入图像中提取低级特征（如边缘、角点、纹理等）。通过多个卷积层的堆叠，网络能够逐渐从低级特征到高级特征（如物体的形状、区域等）进行学习。

• 权重共享：在卷积层中，同一个卷积核在整个输入图像上共享权重，这使得卷积层的参数数量大大减少，减少了计算量并提高了训练效率。

• 局部连接：卷积层中的每个神经元仅与输入图像的一个小局部区域相连，这称为局部感受野，这种局部连接方式更符合图像的空间结构，有助于捕捉图像中的局部特征。

• 空间不变性：由于卷积操作是局部的并且采用权重共享，卷积层在处理图像时具有平移不变性。也就是说，不论物体出现在图像的哪个位置，卷积层都能有效地检测到这些物体的特征。

2.5 Padding（填充）

通过上面的卷积计算过程，最终的特征图比原始图像小很多，如果想要保持经过卷积后的图像大小不变, 可以在原图周围添加 Padding 来实现。

Padding（填充）操作是一种用于==在输入特征图的边界周围添加额外像素（通常是零）==。

Padding的主要作用：

• 保持空间维度：如果不使用 padding，每次卷积操作后，特征图的尺寸都会缩小。多次卷积后，特征图会变得非常小，可能会丢失重要的边缘信息。Padding可以帮助维持输出特征图的尺寸与输入相同或接近相同。

• 保留边缘信息：图像边缘的像素在卷积过程中参与的计算次数较少，这意味着边缘信息在特征提取过程中容易丢失。Padding通过在边缘添加额外的像素，增加了边缘像素的参与度，从而更好地保留了边缘信息。

• 提高性能：Padding有助于避免由于特征图尺寸快速缩小而导致的信息丢失，从而提高模型的性能，尤其是在处理较小的图像或需要进行多层卷积时。

Padding的类型：

• Valid Padding (No Padding): 不进行任何填充。卷积核只在输入图像的有效区域内滑动。输出尺寸会缩小。

• Same Padding: 添加足够的填充，使得输出特征图的尺寸与输入相同。

• Full Padding: 尽可能多地添加填充，使得卷积核的每个元素都至少在输入图像上滑动一次。输出尺寸会增大。

Padding的选择：取决于具体的应用场景和网络架构

• Valid Padding: 适用于不需要保持输出尺寸的场景，或者输入图像足够大，边缘信息丢失不重要的情况。

• Same Padding: 广泛应用于各种CNN架构中，因为它可以保持特征图的尺寸，方便网络设计和计算。

• Full Padding: 较少使用，因为它会增加计算量，并且可能会在边缘引入一些伪影。

2.5 Stride（步长）

        Stride（步长）指的是卷积核在图像上滑动时的步伐大小，即每次卷积时卷积核在图像中向右（或向下）移动的像素数。步长直接影响卷积操作后输出特征图的尺寸，以及计算量和模型的特征提取能力。

2.6 特征图大小

输出特征图的大小与以下参数息息相关:

1. size: 卷积核/过滤器大小，一般会选择为奇数，比如有 `1*1`, `3*3`， `5*5` 2. Padding: 零填充的方式  3. Stride: 步长

那计算方法如下图所示:

1. 输入图像大小: W x W 2. 卷积核大小: F x F 3. Stride: S 4. Padding: P 5. 输出图像大小: N x N

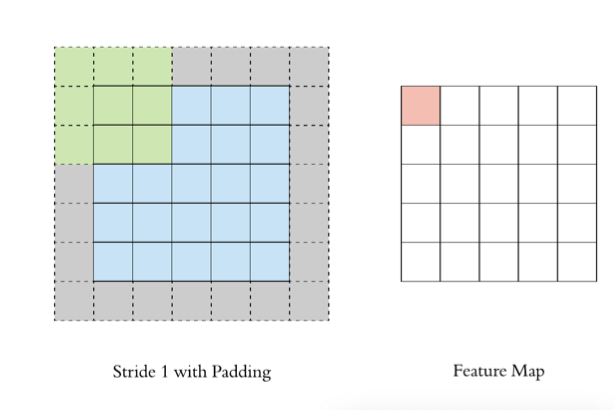

以下图为例:

1. 图像大小: 5 x 5 2. 卷积核大小: 3 x 3 3. Stride: 1 4. Padding: 1 5. (5 – 3 + 2) / 1 + 1 = 5（如果除不尽向下取整）, 即得到的特征图大小为: 5 x 5

2.7 PyTorch卷积层API

conv = nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding)

"""
参数说明：
in_channels: 输入通道数，RGB图片一般是3
out_channels: 输出通道，也可以理解为卷积核kernel的数量
kernel_size：卷积核的高和宽设置，一般为3,5,7…
stride：卷积核移动的步长
整数stride：表示在所有维度上使用相同的步长 stride=2 表示在水平和垂直方向上每次移动2个像素
元组stride: 允许在不同维度上设置不同的步长 stride=(2, 1) 表示在水平方向上步长为2，在垂直方向上步长为1
padding：在四周加入padding的数量，默认补0
padding=0：不进行填充。
padding=1：在每个维度上填充 1 个像素（常用于保持输出尺寸与输入相同 padding=输入形状大小-输出形状大小）。
padding='same'（从 PyTorch 1.9+ 开始支持）：让输出特征图的尺寸与输入保持一致。PyTorch会自动计算需要的填充量。stride必须等于1，不支持跨行，因为计算padding时可能出现小数
padding=kernel_size-1：Full Padding 完全填充
"""

2.8 多通道多卷积核卷积

import torch
import torch.nn as nn
import matplotlib.pyplot as plt

# 对图像进行卷积
# 1 读取图像 显示图像
# 2 定义卷积层
# 3 变换数据形状 1-转成tensor 2-通道要求[C H W] 3-批次数要求 [batch, C, H, W]
# 4 给卷积层喂数据 [1, 3, 640, 640] —> [1, 4, 319, 319])
# (H-F+2p)/s +1 = (640-3+0)/2 + 1 = 319.5向下取整319
def test01():

# 1 读取图像
img = plt.imread('./data/img.jpg')
print('img.shape', img.shape)

plt.imshow(img)
plt.show()

# 2 定义卷积层
myconv2d = nn.Conv2d(in_channels=3, out_channels=4, kernel_size=3, stride=2, padding=0)
print('myconv2d—>', myconv2d)

# 3 变换数据形状
# ①转换成tensor
# ②通道要求[C, H, W], 默认[H, W, C]
# ③批次数要求[batch, C, H, W],多少个图像(一个图像是三维数组,四维有多少个三维就是多少个图像)
# [0, 1, 2] –> [2, 0, 1]
img2 = torch.tensor(img).permute(2, 0, 1)
print('img2.shape—>', img2.shape)
# 图像数为1,变为4维张量
img3 = img2.unsqueeze(0)
print('img3.shape—>', img3.shape)

# 4 给卷积层喂数据 [1, 3, 640, 640] —> [1, 4, 319, 319])
# (H-F+2p)/s + 1 = (640-3+0)/2 + 1 = 319.5向下取整319
img4 = myconv2d(img3.type(torch.float32))
print('img4–>', img4.shape)

if __name__ == '__main__':
test01()

3 池化层

池化层（Pooling Layer）是用于降低输入数据的空间维度（例如图像的高度和宽度），从而减少计算量、减少内存消耗，并提高模型的鲁棒性。

池化层通常位于卷积层之后，它通过对卷积层输出的特征图进行下采样，保留最重要的特征信息，同时丢弃一些不重要的细节。

池化层的主要作用如下:

– **降维和计算量减少**：池化层通过减少特征图的尺寸，从而降低了计算量，特别是在多层网络中，随着层数的增加，池化能够显著减少计算资源的消耗。

– **提高鲁棒性**：池化操作可以使得特征对小的变换、平移和旋转变得更加不敏感。这样，模型在面对噪声或图像的轻微变化时，依然能够稳定工作。

– **防止过拟合**：通过池化减少了特征图的大小，减少了模型的复杂度，从而有助于防止过拟合，尤其是在较小的数据集上。

– **抽象特征**：通过池化层的操作，可以提取更为抽象和高层次的特征，使得网络能够学习到更具泛化能力的表示。

3.1 池化层计算

最大池化(Max Pooling) ：通过池化窗口进行最大池化，**取窗口中的最大值作为输出**

平均池化(Avg Pooling) ：**取窗口内的所有值的均值作为输出**

3.2 多通道池化计算

        在处理多通道输入数据时，池化层对每个输入通道分别池化，而不是像卷积层那样将各个通道的输入相加。这意味着==池化层的输出和输入的通道数是相等。==

**池化只在宽高维度上池化**，**在通道上是不发生池化**（池化前后，多少个通道还是多少个通道）

3.3 PyTorch池化层API

在PyTorch中进行池化的API是：

# 最大池化
nn.MaxPool2d(kernel_size=2, stride=2, padding=1)
# 平均池化
nn.AvgPool2d(kernel_size=2, stride=1, padding=0)
"""
参数说明：
kernel_size：核的高和宽设置，一般为3,5,7…
stride：核移动的步长
padding：在四周加入padding的数量，默认补0
"""

#单通道池化
import torch
import torch.nn as nn

# 1. 单通道池化
# 定义输入数据 [1,3,3]
inputs = torch.tensor([[[0, 1, 2], [3, 4, 5], [6, 7, 8]]], dtype=torch.float)
# 修改stride，padding观察效果
# 1. 最大池化
pooling = nn.MaxPool2d(kernel_size=2, stride=1, padding=0)
output = pooling(inputs)
print("最大池化：\\n", output)
# 2. 平均池化
pooling = nn.AvgPool2d(kernel_size=2, stride=1, padding=0)
output = pooling(inputs)
print("平均池化：\\n", output)

#多通道池化
# 2. 多通道池化
# 定义输入数据 [3,3,3]
inputs = torch.tensor([[[0, 1, 2], [3, 4, 5], [6, 7, 8]],
[[10, 20, 30], [40, 50, 60], [70, 80, 90]],
[[11, 22, 33], [44, 55, 66], [77, 88, 99]]], dtype=torch.float)
# 最大池化
pooling = nn.MaxPool2d(kernel_size=2, stride=1, padding=0)
output = pooling(inputs)
print("多通道池化：\\n", output)
